经纬仪测桥墩垂直度教程
好，咱们经尾仪测这个柱子垂直度啊，你像这是一个经尾仪，你在这个轴线这呢也要放一个经尾仪，也就是两个经尾仪来控制柱子，像这里的这个柱子垂直度，为啥两个呢？你从这会发现啊，咱们在测的时候，你的这个中线， 你看镜头，你要对准这个中线，然后一直往上打，打上去以后呢，他镜头里面有个十字丝啊，十字丝 这个柱子呢，你会往上看，他这条中线的，都在这上面都能对到十字丝上，这就说明这根柱子是直的吗？是垂直的吗？ 他不一定呀，因为在这个方面，这个面上你看着是垂直的，但是这个面就不一定了，你看他是倾斜的呀，所以你得在两个地方架设精卫衣，你这个精卫衣从这对准中线， 对，好，以后你往上一打，这明显这个中线就对不到镜头里面啊，所以这台经纬仪你也要看，这个中线要垂直，所以呢，为了让他垂直这个柱子， 咱们到时候是不是得往这边偏呀？可以看到得往这边偏一点，得往这边偏，这样就正了吗？这样一来的话，这样子去看镜头的话，这边是直的，而在另一边呢， 你这样看镜头，他们往上走也是直的，这样才能控制垂直度，所以垂直度是两台镜位椅。
粉丝2.2万获赞2.1万
相关视频
01:52查看AI文稿AI文稿经尾仪是如何测量柱子垂直度的？今天我们就进行二三年二件积淀的讲解钢结构柱垂直度的测量。在这个场景中，我们可以看到两台经尾仪正好架设在纵横中心线上。 首先第一步就是让经尾仪镜头里的十字丝对准地面上的纵横中心线，然后向上抬起镜头，只要十字丝与柱体中心线重合，说明在这个方向是垂直的。 我们测量柱子垂直度要从两个方向去测，跟随摄像机镜头来到另一个经纬仪这里，还是用同样的方法，先对准地面的纵横中心线， 然后将经尾的镜头抬起。那么在这里我们会清晰的发现镜头里的十字丝与钢结构柱的中心线没有重合在一起， 那么柱子就不垂直，大家也可以看到柱子是往右偏斜的，所以在测量钢结构垂直度的时候，必须要两台经尾一同时观测，两台都应该符合要求。最后教材知识点也放到这里，大家可以截图保存，方便学习。 学习一定要先建立兴趣，不然你听课就睡着了。我之前带过面授课，带过高端的集训营，也带过企业团培，很多人都是觉得知识点枯燥，然后呢 就学不进去，所以才会尝试三 d 动画的课程学习，就像看连续剧，让大家保持精力的集中，而且也能快速的学懂。如果您还有什么疑惑或者问题，可以在下方留言，或者呢去找我的助理老师。建造师时期这个账号。那好，今天的视频到这里就结束， 我是小昌高三，我们下期再见！
1828建造师拾柒（璟伊科技）
03:23查看AI文稿AI文稿今天来讲解一下经纬仪竖线测量或者说竖线放样的一个重要应用场景。 竖线测量俗称就是看一个物体值不值，我举个例子，向前面这面墙 上边啊这个广告牌这条线值不值，或者远处就跟电线杆从上往下值不值，或者这个大楼角从上往下值不值？那怎么来判断呢？就用镜尾音来来测量。 首先我们将经尾仪架设到三角架上，将水泡调到正中， 然后转动仪器，让目镜的中心十字线对准背侧物体的一个角， 然后锁紧刹车，将水平角度置零。这里将水平角度置零的目的是万一就是仪器不小心左右挪动或者摆动了，能从这个屏幕的显示器上看得出来。 转动目镜，让十字丝 对准对侧物体的地点， 在这个过过程中，我们来观察十字线跟背侧物体边缘的重合情况，如果重合一致，说明前面这条背侧物体的线在这个墙面上是一条直线， 如果不重合，说明前边这个广告牌上面有一条竖线是倾斜的或者是歪的。下面我们来看一下 上下移动十字线，可以观察到内侧物体跟十字线的竖线始终 都是重合的。说说明被检测的物体在前面墙体上贴的非常好，树脂度很好。 如果用它来检测墙大楼这个角的直线，用同样的方法让四字线对准上面这个角，然后通过转动这个 目镜，让十字线从上面往下移动，看内侧物体跟目镜的重合情况，如果重合的很好，说明这个大楼这条直线 数值都非常好，如果不充，说明他是歪的，那我们用同样的方法可以测这个电线杆来测他值不值。

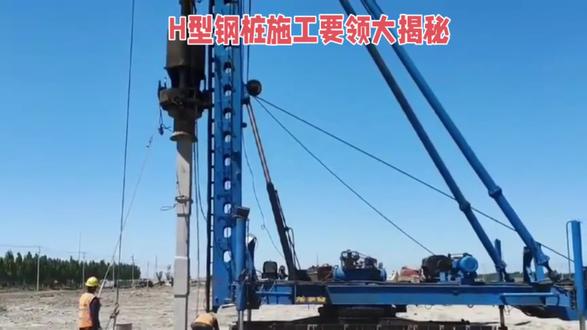

01:13查看AI文稿AI文稿h 型钢桩施工要领大揭秘，掌握三控一条一监测，施工精度，直线提升！ h 型钢桩施工关键在于三控一条一监测。首先是三控垂直度控偏，桩机就位后用双向线锤和经纬一较合，入土前偏差必须小于百分之一， 平面位置控差每十米挂钢线定位偏差不超过五厘米。沉桩速率控紧或临近建筑时 采用跳打顺序，日晨装不超过八根。接下来是一条地层设备动态调整，沙层、卵石层改用高频低伏液压振动锤，减震效果显著。预旧基础或孤石先用前孔锤引孔再插打。 最后是一监测，全过程在线监控，装顶安装轻脚传感器，数据实时上传，中装后复测，确保垂直度。配套要点也不容忽视，焊接接长要全熔透焊，剪膜回收要涂刷热熔剪膜剂，安全红线要时刻牢记。 掌握了这些施工要领， h 型钢桩施工精度和安全性都能大大提升。你还有什么疑问或者经验分享吗？快来评论区留言吧！
5奎元

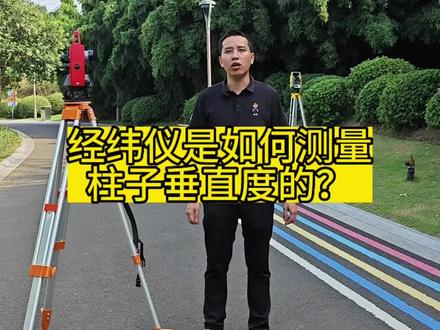

01:08查看AI文稿AI文稿大家好，有朋友问我们如何利用经纬仪进行柱子垂直度的测量，今天我们就来讲解一下。呜。在这个场景中，两台经纬仪正好架设在柱子的纵横线上。首先用第一台经纬仪的十字丝瞄准柱子底部的中心线， 然后缓慢抬起望远镜头。只要柱子的中心线始终与经纬的十字丝重合，就说明这个面柱子是垂直的。测量柱子的垂直度需要从柱子的两个方向去测量。跟随镜头来到第二台经纬仪， 然后用同样的方法将经纬的石子丝与柱子的底部的中心线重合，然后缓慢抬起望远镜筒的石子丝 一炮滚。所以对柱子进行垂珠测量时，必须两台经纬仪同时进行观测，两台都要符合要求。最后，知识点放在了这里，大家可以截屏保存学习。
03:42查看AI文稿AI文稿好，今天主要是给大家讲一下这个经尾仪和垂准仪的实际应用的区别。 嗯，经尾仪和垂准仪咱们经常都是用来做标垂直，但这是两个方面啊，两个方向 完全不一样。咱们的精卫仪主要是用来做那种我们的钢结构啊，玻璃幕墙啊，或者说你竖一根电线杆啊， 竖的时候把这些钢结构或者说杆子竖直标垂直这样的一种用法。那么具体来演示一下， 我们做个演示，以这根电线杆为准。如果我们来立这根电线杆是这么来操作的，首先我们肯定还是把经尾仪架设整平，整平之后呢，用十字丝巾的中心瞄准这根杆子的底部，把经尾仪左右方向 左死，他上下方向，这个经尾仪上下还是可以转动的，那么他现在上下观测的这个方向肯定是绝对垂直的， 我们现在就观察里面的十字丝，往上看这根杆子的上部或者中部，看他是不是在这根十字丝的垂直线上，如果他偏离了垂直线，那我们就要指挥施工或者浮杆人员进行调整，保证他整个施工过程中是垂直的。 垂坠仪呢，就是咱们在做高层建筑的时候，咱们把一楼的建设好之后啊，他的这个墙在哪个位置？他的窗户在哪个位置，他的电梯井在哪个位置啊？或者说他的这个柱子在哪个位置啊？咱们在一楼都已经建设好了，那二楼 相应的应该是建在同一个垂直面上的，那具体施工中是怎么操作呢？那我们在天花板上就是一楼的天花板，也就是二楼的地面上，三楼的地面上，四楼的地面上都会留一个洞， 啊，不，不只是留一个哈，我们可能要留两个，三个，好，我们就先先其中一个来演示，咱留一个洞，然后呢我们把垂直垂直引移打开，他会向下投射一个激光点，然后呢垂直向上 投射一个激光点，这两个激光点啊是在一条垂直线上的，我们近距离来看一下水准仪的结构，他只能这样啊，左右旋转啊，只能这样，左右旋转，这个地方是他的目镜，通过这个折射从望远镜里望出去。望 天花板好，他主要的是上面发射一个向上的垂直激光点，下面呢？哎，发射一个向下的垂直激光点，好，实际使用中啊，我们天花板上流了个洞，一楼我们在这个位置有一个激光点， 那我们用经纬仪配合钢卷尺把，比如说这堵墙跟这个下面这激光节的相对角度和相对距离，呃，用钢卷尺和经纬仪把它找出来。 然后呢我们再到二楼去，二楼因为他上面投射了一个垂直激光点，这个天花板呢是要流动的，动，上面呢，我们铺这样一个啊，激光板啊，就这样一个激光板，他透过这个激光板，我们在二楼这个激光点同样的用经尾仪 和钢卷尺把二楼的这堵墙，哎，这堵墙应该建设在哪里？找出来这个就是垂坠仪的实际用途。 嗯，除了这个呢，另外就是电梯井里边也是用垂坠仪来做这种标垂直。
388鼎峰测绘

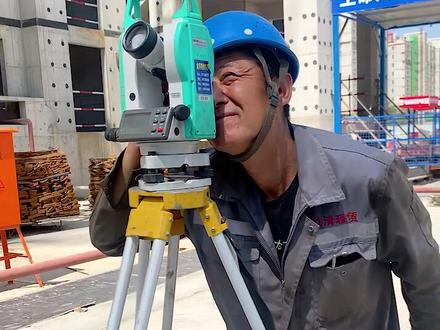

00:38查看AI文稿AI文稿使用经纬仪对塔吊的一个垂直度进行一个校正，增加一个我们刚才看的一个副墙杆，来对他进行一个主体的拉结，拉结之后再进行下一步的塔吊的一个升结，我们叫塔吊的，呃， 提升这个就是用来调整塔吊的一个姿态，因为塔吊在上面它是晃的，它是塔吊的标准节，通常我们用它来做配重 来校正塔吊的垂直度，固定好之后再把它装到塔吊的这个主体上去，他就把它自己顶起来了。建筑工程虽然看着是一个很粗放的工作，但是我们真正细致起来的时候是一丝一毫都不能错。
5758远洲说

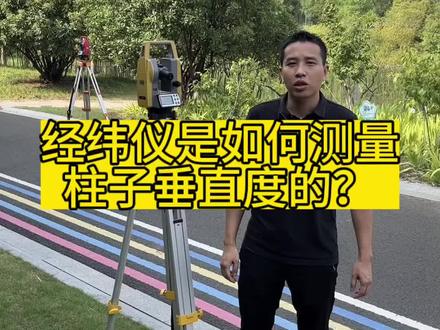

01:08查看AI文稿AI文稿大家好，有朋友问我们如何利用经纬仪进行柱子的垂直度的测量，今天我们就来讲解一下。在这个场景中，两台经纬仪分别架设在带测量柱子的纵横线上，首先用第一台经纬的十字丝瞄准柱子底部的中心线， 然后缓慢抬起望远镜筒，只要柱子的中心线始终与时丝丝重合，就说明这个面柱子是垂直的。测量柱子的垂直度需要从柱子的两个角度进行测量。跟着镜头来到第二台镜尾仪， 然后用图案的方法将经纬的十字 c、 a 与柱子底部的中心线重合，然后缓慢抬起望远镜头， 此时可以发现柱子是往左偏的，所以对柱子垂直度进行测量时，必须两台经纬仪同时进行观测，两台都要符合要求。最后知识点放在了这里，大家可以截屏保存学习。
113久福田电子经纬仪
