剪板机操作流程图

快点来，我说一下这个解码机怎么操作，首先打开接听开关，完了之后再打开电源开关，现在已经通电了，按这里是机器启动，油泵启动好了，现在机器已经启动了，踩这个脚踩开关，踩这个脚踩开关，机器开始工作， 现在机器工作正常。嗯，我再说一下咱这个剪板机，他这个后挡，这个电池怎么操作？这个数控系统是控制咱这个电池的，来，我说一下他怎么个操作法。首先咱定个三十，我给你演示一下啊， 按这里确定，看这个灯闪出来的时候啊，输上三十，现在三十已经输上了，再按确定，再按月行。好了，现在跑到 三十了，再剪个板，看一下这个这个尺寸准不准确。 这是刚才简单的块板，我量一下尺寸，刚才定的是三十毫米，现在正好三十，一点误差没有。 完了之后我再说一下这个数控的注意事项，咱正常使用的时候啊，就按确定完了之后，根据咱需要输入的尺寸，你比如说想输个一百吧，就输上一百，这一百毫米再按确定 在运行，这就开始运行了。 好了，现在跑到一百了。呃，我再说一下这一排黄色的按键， 从这个急转对数啊，到这个公布选择，这四个键平时不要动，要动了之后容易这个程序乱了，乱了就容易烧电机，按的时候只按这些键，这四个键不要按。

现在英文，英文界面，英文界面演示一下怎么减法，系统操作开始这会，现在的 xx 是代表的当前值，有当年刀口，当后挡的距离是五十，当 xp 是代表你需要的只需要减法的距离。打个比方，你如果你需要减六十，那你就直接在这个 ax 里面来这边六还确认这边，但毕竟没有， 他会在最接近六十的时候会停下来，应该在正负零点零五以内的五十，九点九七，这个时候就可以把板车一举按错了。 如果第一次设置数值，剪切出来的尺寸跟输入的数值数据不一致的话，需要修改系统里面的数据。我这个停止键去按量，按停止键，在这个单步的界面下按，按两次机顶 这个抖音，这里面输入密码一二一二，再按这个确认键，他会出来挨个指头私教，挨个头私教，这个就是说你私教的时候，你第一块板舔出来多少？ 第一块板剪出来是五十六，没有没有，没有达到六十，输入一个错误的剪出来就是剪出来多少，你中间这一个多少？五十六不好按确认键之后再按两次 p 返回，按两次 p 返回他就自动改回来，需要第一次剪的那六十，然后再第六次重新开始剪， 然后重新开始第二次结，然后再拿一下材料， 这次就是准确的六十。

合上开关总电源，打开开关钥匙转动急停按钮，按下绿色启动按钮，油泵正常启动 约五秒以后，将葱油开关转换到葱油位置，直接按下面板上的葱油按钮，打开截止阀，观察储能器压力表的数值， 压力上升到六至八兆帕时，将储能器截止阀关闭。 松开葱油按钮， 将葱油开关复位， 按下集体按钮，关闭开关钥匙关闭总电源充油工作完成。

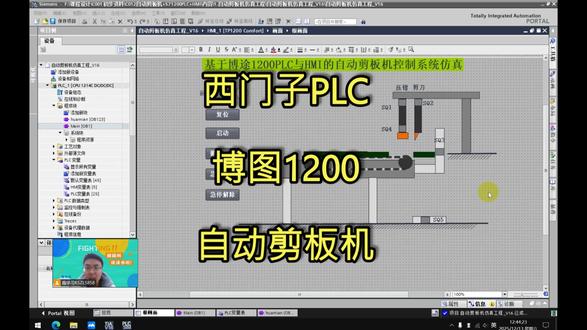

呃，你好，我们这套资料呢是基于博图幺二零零 p l c 与 h m i 的 自动减板机控制系统仿真。呃，这是我们的呃工程。下面呢，我们来看一下这套资料都包含了哪些内容。打开我们这套资料之后呢，可以看到，呃有我们的文件夹，之后呢可以看到有内容和使用说明这两个文件夹。 呃，下面呢，我们打开内容文件夹，打开内容文件夹里边呢可以看到我们有呃一呃自动截版机的仿真工程二 l 分 配表三，嗯是我们的 word 编辑图的 cd 版和 pdf 版，四呢是主电路图的 cd 版和 pdf 版。五呢是流程图。呃，六呢是 p 二程序的 pdf 版，七呢是仿真画面， 八呢是程序截图。呃，下面呢，我们来一一进行一个呃展示。首先是自动减板机的仿真工程，我们打开之后呢可以看到有自动减板机的仿真工程呢，呃，有 v 四六， v 四， v 四七， v 四八三个版本。然后我们的呃程序截图呢有我们的呃程序截 图一到程序截图六以及我们的仿真画面，这是我们部分程序截图。给大家打开看一下 这最后我们的反射画面的一个截图。呃，这下面呢是我们的，这下面呢是我们的 l 分 贝表。 嗯，打开之后呢，可以看到有我们里面的有 p c 的 型号， p c 的 输入输出有 p c 的 原件以及所主菜单的点作用的说明备注和符号。下面呢是 web 建图， 还有我们的 web 建图做电路图以及我们的流程图 和我们的呃 p c 程序的 pdf 版 以及我们的仿真画面的一个截图，这刚才我们工程上所展示的，最后呢是我们的程序截图，刚才给大家展示过。呃，在下面呢是我们的内容说使用说明，使用说明里边有我们的控制要求， 可以暂停，看一下我们的这个控要求和你的那个呃老师要求的是不是一致， 这个是包含内容，包含内容就是和刚才所展示的内容是一致的，这是任务要求，和刚才功能说明里边是一致的，用前必读。如果说想要打开我们这个仿真工程呢，需要使用我们的薄图 v 十六的一个极上的一个版本，如果说想要打开图纸呢，需要使用 cad 软件， 好多 cd 二零零七机枪版本，如果说没有这两个软件呢，可以通过我们的链接进行获取，我们链接里面呢有安装包和安装教程。 最后呢来给大家进行一个仿真的一个演示，这里呢我已经打开我们的呃 v 十六的一个版本，嗯，这里已经打开了，打开之后呢可以看到我们有左侧呢是有我们的 p l c 一 和 hmi 一， 我先把我这个刚才做的仿真关掉。呃，打开之后呢可以看到有这两个，然后我们进行仿真的话，首先点击 p l c 一， 再点击启动仿真， 这时候等待我们的仿真 p l c 的 一个，等待我们的仿真 p l c 的 一个启动，我们这里要选择我们的拼音 i 一， 点击开始搜索， 找到我们的 p l c 之后呢我们点击下载，点击四 点击装载，这里呢我们要呃重点关注一下，这里我们启动模块，这里要选择启动模块，选择启动模块，勾选完之后呢，我们就点击完成， 我们可以找准看一下我们这个仿真 p l c， 它这里已经运行直升变为绿色，代表我们的仿真 p l c 启动起来了，我们给它对称化，这个时候呢我们想仿真 h m i 我 们的画面呢，这个时候需要点击我们的 h m i 一 点击之后呢再点击，依次再点击我们的启动仿真， 点击启动仿真之后等待我们的仿真画面的一个启动，可以看到我们仿真画面已经启动起来了， 这个时候呢我可以看一下我们画面，这左侧呢是我们的启动的一个呃一个控制的一个按钮，这里呢是我们一个仿真的动画，现在呢我们点击启动按钮，可以看到我们的传送带运行起来， 我们的板子在运行，我们的压钳下来，我们的剪刀下来落到我们的啊工位上，我们的 sku 五辆， 可以看到他会一个循环的进行一个执行，这个时候如果说我们点击循环停止，我们直运行直灯就灭掉了，然后他就是运行切完这一个这段之后呢就进行一个停止，我们再点击启动，我们这个时候直接点停止，他的动作是不会立刻停止的，而是切完这段之后收回才停止，但是如果说我们启动之后， 如果说直接即停去停止他，他就直接就停止，不会说进行一个当前的动作进行完之后再停止。 好，这套资料就给你讲解完了，如果说我们这套资料呢？呃，如果说想要获取我们这套资料呢，我们已经把我们的序号呢放在屏幕中央啊，就 c 零幺二自动剪版机，如果想要获取这套资料呢，可以通过我们屏幕右方的淘宝二维码进行扫码进行购买。打开我们的淘宝之后呢， 找到我们的 c 零幺二，点击立即购买。我们是自动进行一个发货的，是通过百度网盘链接进行发货的。好了，嗯，就讲到这里，再见。

开机前的准备和调整二、八号三、三点六升二点一，操作前要穿紧身防护服，袖口扣紧，上衣下摆不能敞开，不得在开动的机床旁穿脱、换衣服或围布于身上，防止机器脚伤。 必须戴好安全帽，垫子应放入帽内，不得穿裙子、拖鞋、无氧。二点二，操作人员必须熟悉剪板机主要结构、性能和使用方法。二点三，本设备适用于剪切材料厚度为机床额定制的各种钢板、铜板、铝板及非金属材料板材， 而且必须是无硬痕、焊渣加渣焊缝的材料，不允许超厚度。二点四，机床各部应经常保持润滑，美班应由操作工 加注润滑油一次，滚动轴承部加注润滑油，按照设备部要求执行。二点五，工作前刀片的刃口必须保持锐利，如刃口变钝或有崩裂现象，应及时磨砺或更换。刀板应紧固牢靠， 刀片必须紧贴上下刀板面保持平行，调正后应用人工盘车检验，以免发生意外。 二点六，其刀片间隙应根据剪切钢板厚度确定，一般为被剪板料的厚度百分之五到七之间。每次间隙调整都应用手转动飞轮， 使上下刀片往复运动一次，并用辅助测量工具检查间隙是否合适，防止黄崩断或损伤刃口。二点七，不准同时剪切两种不同规格、不同材质的 板料，不得叠料剪切。剪切的板料要求表面平整，不准修剪毛边板料的边缘不准剪切压不紧的狭窄板料和短料。 二点八，根据剪切弓箭要求调整靠模或加距，松开定位挡料架螺栓，调整后定位挡料板尺寸位置并加以兼顾。工作前应先是空运转二到三次，确认润滑良好，运转无异常后才能进行工作。 三、正常开机。三点一，送料要正、平稳，手指不得接近切刀和压板。送料时要注意手指安全，特别是一张板料。剪刀末了时， 不要将手指垫在板料下送料，或将手指送入刃口最后一段料头不够二百毫米，不准手动剪切， 选择辅助工具进行剪切。三点二，开车中不许修理或擦拭机床，机床台面上不许放工具或其他物件，以免进入刃口，损坏刀片。三点三，剪切时，压料装置应牢牢的压紧板料，不准在压不紧的状态下进行剪切。 三点四，在捡扳机上安置防护栅栏，防止操作者的手进入剪刀落下区域内。防护栅栏不能挡住操作者眼睛而看不到裁切的部位。工作时严禁捡拾地上废料，以免被落下来的弓箭击伤。 作业后产生的废料有棱有角，操作者应及时清除，防止被刺伤、割伤。三点五，简版机的皮带、飞轮、齿轮以及轴等运动部位必须安装防护罩。三点六， 要经常注意加紧机构及离合器、制动器有无异常失灵现象。剪切时应精力集中，若发现设备有异常现象，应立即停止剪切，切断电源，通知有关人员检修。

e 二幺系统 编程， 这个是单步，单步就是直接输入 xx， 当前指 xp， 目标指你直接输入，比方说你要八十，按确定，按运行，不打料就跑了， 好到八十就停下来了。如果要连续折弯， 先按红色的灯，然后再按 p 键，程序一选择进入，然后输入那个三 三步或者四步，这个随便打个，比方说三步就是按进入，按右侧的那个箭头进入， 进入这个画面你就现在有三步了。第一步，比方说是这个是五十，我改为二十，确定 y 油缸角度的那个目标值，同一个炒股，这个就不变， 只要输入 x 就行了。第一步，然后再到第二步，它上面显示两百，比方说输入一百， 确定第二步就跑到一百，目外目标志就不变。第三步，这 换到第三步，第三步上面三十可以更换，比方说两百确定好三步已经输完了，箭头主箭头可以浏览一下， 好确定以后按这个运行。第一步， 又到二十了，然后打到那个右侧的循环，踩脚踏开关，好，第一步好，到第二步 好，再到第三步， 第三步 目标值二十，然后再循环折弯，再到第一步 再弯第二道，再到第三步， 再循环，到第一步， 稳住四杆的 好完成，然后再按 p 键 返回，这是单部界面，一般的常用的单部界面，就直接输入就行了， 打到南部踩脚踏板。

机器到家之后，先把这个脚踏开关，把这个脚踏开关插上去，插上去之后接三根孔线， 大哥，首先接好之后开机看一下总电机的正反转，总电机必须为正转，如果是反转的话，就把这三根线随便两根调换一下， 然后加油，然后加油，把油上的油加上， 把这油箱里面的油加满，加到这个上面加，把油箱加满，加满之后就可以开机了， 三百多就可以开机了。然后这个是钥匙开关，这个系统，这个是钥匙开关，打开这个会亮，熄灯会亮， 然后这个灯，这个系统也可以了，按下油泵启动就行了，对吧？按下油泵启动，按一下油，按下油泵启动，油泵就启动了， 然后，呃，这边这个这三个开关都不用按，三个开关都调好的，不用按。然后这个系统啊，系统怎么用呢？系统是单部，就是在单部界面，然后你如果你要调那个靠山的尺寸，这个是靠山的尺寸，如果你要调两百的话，你先按一下这个确定， 然后他会跳这个这个数字会跳，然后你输两百，然后输好两百之后再按一下这个确定，然后按一下这个运行键 就行了，然后他就会走到两百，然后很。 还有一个就是说这个是调间隙的，以黑色指针为准板后乘以一比一比零点零八的。 这边有一个， 这边也有剪切的参数表，你可以对照这个参数表来剪切，这个是调整间隙的，上面有个人提供大小，往往这边旋转的话是间隙变小， 然后往往右边的话就是间隙变大，往右边的话就是间隙变大，往右边，然后剪切的这个，这板后还有间隙表，板后间隙表都有，可以对，对应这个，对应这个表来调整间隙就行了。

剪板机安全使用注意事项，剪板机是机加工中应用非常广泛的一种剪切设备，是用一个刀片相对另一刀片做往复直线运动。剪切板材的机器是介于运动的上刀片和固定的下刀片，采用合理的刀片电器 对各种厚度的金属板材是加减切粒纸板。答案，所需要的尺寸断裂分离，在使用过程中如果不注意就会造成机械伤害，常见的就是手指切伤。今天我们就来学习在操作剪板机时都有哪些安全注意事项。 操作者在使用简板机之前，首先应对简板机进行以下安全检查，一、要认真检查简板机各部是否正常，电器设备是否完好，润滑，系统是否畅通，清除台面及其周围放置有工具、凉具等杂物以及边角废料。 二、简版机的皮带、飞轮、齿轮以及轴等运动部位必须安装防护罩，根据实际情况，在简版机的落料位置也应设置防止物料伤人的防护措施。
