中控scada绘制流程图
粉丝2036获赞8385
相关视频
05:23查看AI文稿AI文稿我是周老师，大家好啊！功控三件套， plc、 触摸屏和上位机。我之前讲 plc 和触摸屏比较多，但掌握 scatter 可以 提高你在职场的竞争力。现在演示的是 scatter 与 plc 之间的连接， 我们在 scatter 主态界面可以操作和显示 plc 数据，包括数字量的和模拟量的。 下面我就以国产主流的中控 in plan sketch 为对象，介绍 sketch 软件的主要功能，操作和应用。 这个视频是本系列课程的第二节，在第一节课怎么连接 plc 的 基础上，着重讲解画面主态部分。本节课主要讲解基本图形对象。 在子工程的操作小组中，我们可以创建最基本的页面，也就是流程图页面，这就是上位机监控界面的主体。 在流程图页面的编辑窗口，也就是 v f j 窗口，在这里可以主态相关的上位机页面。页面的主态过程有点类似于面向对象编程。 我们将项目的工艺流程图展现在这里，主要包括图形和控件表现形式，包括状态和数据的显示和操作，以及更为丰富的动画呈现。 本节课来讲最基本的图形对象，也就是这个工具栏的前面十几个功能。这些图形对象是创建画面的基础。 这些图形对象或者说工具包括直线、折线、曲线、圆形、扇形、多边形，还有文字、标签、按钮、图片等等。后面则是一些控件，功能也更为复杂。 下面来演示一下这个工程发布后的效果，顺便来复习一下上一节课的内容。这是中控 in planet scatter 的 登录界面，只有成功登录才能进入上位机页面， 现在只做了两个最简单的页面，用来演示按钮，切换画面效果。一个是主界面，一个是手动操作界面。 由于已经连了实际的 plc， 所以 可以等同于一个实际项目的一小部分。实际的公共项目肯定比这复杂，但画面组它的过程都是一样的，用到的画面元素对象也差不多， 下面就来依次讲解一下最基本的画面元素。前面几个是最基本的图形对象，比如直线、折线、弧线、 封闭面，图形有椭圆，如果按住 shift 拖拽可以画正圆，还有矩形，同理，按住 shift 可以 画正方形。 如果需要修改图形的属性，只需要选中图形，在属性窗口修改。这些属性包括图形的坐标、尺寸以及静态显示样式，比如背景色填充样式、边框样式等等。 这几类图形对象的属性都差不多，除了设置属性，还可以对图形进行操作，比如旋转，这是很多是 java 软件没有的功能。 如果选择多个对象，还可以对这些对象进行排列和组合，排列又包括上下左右以及居中对齐。两个对象之间如果有重叠的话，可以分图层操作效果是这样的，在公共项目中，圆形用的比较多，一般用来做指示灯。 而在流体工艺流程图，也就是 pid 图中，需要大量汇聚管道，比如化工行业中控 scatter 的 这个功能非常好用，这也跟它主要面对的应用场景有关。接下来的几个图形对象比较重要， 其中标签类似于 vcc 的 i o 域，主要用来显示链接数据源的实时指标件的属性还是很丰富的，标签主要显示相关工艺的变量值，比如流体的流量、压力、温度等等。 这个工具是系统变量，在画面中插入并显示一些系统信息，最常用的是日期和时间。 下面这个图形对象也很重要。按钮按钮的功能非常强大，一般作为数据的输入， 在此之前一般需要美化按钮，修改按钮的文字和样式。而按钮主态最关键的一步是点击右键动态，在这里设置按钮的动作，也就是按钮执行什么功能，比如打开画面或者改变变量的值， 现在主它这个按钮实现的功能是画面跳转。又比如在这个页面主界面，这个按钮实现的功能是跳转到主界面， 而启动和停止这两个按钮，这是控制电机的启停动作样式。选择位号，点动并选择相应的位号，以及按下和抬起的状态下一个图形对象，这个工具多半用来显示公司的 logo。 后面几个图形对象在公共项目中用的比较少，给人的感觉像是在用 v b 开发系统。 后面二三十个工具是控件类的，功能比较强大。将在下节课讲到。好的，这就是本节课的所有内容，我们下节课再见。
488工控与或非
02:11查看AI文稿AI文稿做 plc 和自动化项目组态，划流程图、调试报表。你是否经常熬夜加班呢？今天我说一个能让你少加班的产品。中控 scada， 国产工业软件，五万点永久免费商用，去年还开源了数万行代码， 中石油、中石化、大型水厂都在用 ai 助手帮你推模板、写脚本， web 和手机端随时看数据，西门子三零 modbus 全兼容。但是我今天重点要说的是它最近推出的一个限时活动， 做系统集成的设备配套的一定要听完。中控 scarda 推出了 o e m 定制开发版，你的 logo、 web 首页全都自己说了算，拿去投标就是你的自由软件， 而且给你的是自主无限点授权，项目点数没有上线，中控官方出授权证书， 开放部分核心代码和非核心资源，支持二次开发，还给你配了七乘二十四小时一对一技术支持，十五分钟快速响应。另外免费赠送行业组建库、 app、 移动监控、三 d 组态等福利，还有专题技术培训，全方位为你服务。 价格方面，标准定价一年五万，现在下单即多送两个月，相当于五万块，用十四个月，让您的企业完全拥有一套属于自己的 scarda 平台。这个活动特别适合 做系统集成的设备制造的，想摆脱外购 scarda 限制，打造自主品牌的企业，感兴趣的朋友不要错过， 活动马上截止了，点击链接就能了解详情。另外，中控 saga 现在已经全面推行免费开放加插件订阅模式， 五万点永久免费，高阶插件按需选购，全程线上自助搞定。当前正值六幺八活动期间，中控给了我们非常大的优惠福利，功能插件七折，更多高级功能只需五折，有需求的朋友赶紧行动，错过这波就没有了！
891工控小崔
07:07查看AI文稿AI文稿我们现在在打开这个流程图，流程图在这个页面看到没？测试页面打开啊，因为我们在做设计的时候可能要用到多个页面，他不可能只有一个页面，为了保持各个页面的排版统一，风格一致，所以我们才引入模板的这个概念。 刚才做好的那个模板怎么调用呢？鼠标在这个空白区域点右键这个地方有一个背景模板，这里有一个应用，背景模板，看到了啊，来点击，看到没？这个地方就弹出了头部模板， 那边就已经过来了，看到没？不管你做多少的页面，它都是风格统一的，然后我们只需要在中间这个空白的区域来进行操作就行了啊， 这个咋感觉有点丑呢？先不管了啊，来我们这边点击啊，添加个按钮，双击这个按钮是要控制我们 plc 的 m 零点零和 m 零点一的啊，看 m 零点零在这呢，那么我们就来关联一下，开关打开在这个位置， 我们关联是 m 零点零，是这个了，看到没？直接点击就行，但是还没完啊，还没完，在这个上面点右键， 如果直接去点击会出问题，点右键这个地方有一个动态，在动作里面我们可以给他添加很多的动态效果，看是否可见 水平移动，垂直移动、缩放文字闪烁颜色。我们这边要用的是这个动作啊，来动作打开以后，这个按钮是可以添加多少种功能呢？是可以打开画面，弹开画面，向前一页，后一页以及运行某一个程序 写问号。而我们这边要用的是什么呢？问号点动 之后呢？点击添加问号，我们来关联一下，看 m 零点零在这呢，按下是一松开是零，点击保存就可以了，这个就是启动按钮， 启动 m 零点零，我写上去啊，这样大家看的比较清晰一些，这启动就已经有了啊，那么接下来还要再做一个，来，我们直接复制一个，下面这个是什么呢？是停止， 停止 m 零点一，好，这个地方也得改一下啊，来关联成停止 m 零点一点右键动态， 你要把这个动作这个地方关联一下，改成 m 零点一，后面的不变啊，来点击确定之后呢，我们再添加一盏灯过来地方我们就添加这个，这个点右键啊，来动态要干嘛呢？颜色看到没？你找一下，在哪里啊？ 在这呢，看到没？这个线条啊，线条颜色数据圆。那我们来关联一下，是 q 零点零，如果 q 零点零是真，它是绿色， 假是红色，那么改一下，真的话改成红色啊，亮嘛？然后假的话改成灰色，不亮嘛，我们看一下是不是这个效果啊，然后点击确定保存， 接下来啊，直接到这个系统里面，在这呢，直接到这个位置来点击发布，鼠标放在这个位置，这有一个组态发布，点击保存试试， 要先发布，你看啊，这个地方已经弹出来了，这个地方是一个网站的一个服务器，你看这个地方是外部服务器啊，它是可以直接发布成外部端的，点击允许。 好，我们接下来点击全工程发布， 发布完成啊，等一下发布开始结束，点击退出之后呢，我们这边打开监控，这有一个启动监控，就是软件里面有启动监控，然后呢也有专门的一个客户端在这呢，看到没？这个地方有一个中控 scada 的 这个监控运行， 这个地方我们点击监控，其中监控就是调用刚才那个软件了，这个地方我们就点击确定，现在已经弹出的这个界面啊，大家现在看到了弹出以后是需要我们点击登录的， 这个是一个默认页面，如果我们希望修改，就是说我希望页面一打开就是我数据监控的页面，等一下给大家说怎么修改啊？我们先点击登录， 登录的话这里是有两个用户权限，一个是观察员，一个是管理员，呃的命是管理员，观察员是只有看的权限，是没有操作的权限，而现在我们要的是能操作，所以这个地方我们要切换成管理员，密码是 a d m i n 啊，是默认密码 a d m i n， 来点击确定啊，好了，页面是已经打开了，但是这个地方并没有跳转，是吧？我们点击首页，你看这个地方并没有跳啊，点击右键，这里有一个打开页面 root 测试页面 来就跳过来了，看到没？这是头部导航，这是左侧导航，这里两个按钮，然后按一下启动啊。呃，大家现在要观察一下，我这个 p l c p l c 零点零现在并没有启动啊，那么接下来我点一下启动，大家看一下， 我按下启动了啊，左侧边框已经出现红色了，看到没？这已经启动的状态，现在我打开 plc 的 这个界面，看一下 plc 这个 q 零点零是不是已经启动了，那么接下来我们再点击停止， 停止点一下，你看红色边框已经消失啊，然后我们再看 plc 停止了，就是这个页面，我们再改一下，点击动态填充，里面颜色在这呢，这有开关亮 线框颜色，那我们就先用这个啊。 q 零点零开关亮针式红色 加改成灰色，现在应该就可以了啊，它是开关亮的，再保存一下，然后这边重新发布一下。 增亮发布啊，就是只更新修改过的，发布结束，那我们来更新一下页面啊， 重新打开一下监控，看一下软件已经启动了，那我们就来刷新一下 啊，已经变了，那我们点启动看颜色，现在已经变了，停止 是灰色，启动是红色，在这个地方已经看的很清晰了，那么接下来我们就要把另外两个东西弄过来，两个温湿度传感器数据。
02:06查看AI文稿AI文稿每天几分钟 sky 看孙公？哈喽大家好！有朋友问如果做工程的时候画面屏幕太乱怎么办？在现场调试的时候， sky 画面已经打开了，但是这个时候还要去查看一下设备的配置文件，设备状态，回消息，或者是切换到其他的软件上， 这个时候如果直接关闭窗口，怕等会用到的时候又要重新打开，如果一直放在屏幕上，他又会挡住其他的操作界面，这个时候不用关闭窗口，直接页面最小化就可以。本期视频教你如何快速的最小化中控 sky 的 页面窗口不用关闭画面， 让工程变得更高效，让操作变得更顺手。首先打开工程组态页面， 点击操作小组下面的流程图，找到对应的流程图即可。点击编辑 选择按钮， 双击可以编辑按钮名称， 点击确定右键按钮，选择动态，选择动作，在动作中选择最小化，点击确定 保存，点击发布，增量发布或全功能发布都可以， 发布后就可以直接在流程图上面点击最小化，就可以将我们的监控画面屏幕最小化了。本期教学视频到这里就结束了，大家学会了吗？有什么问题欢迎在评论区里面留言，大家点个关注，我们下期再见，拜拜！
44中控SCADA

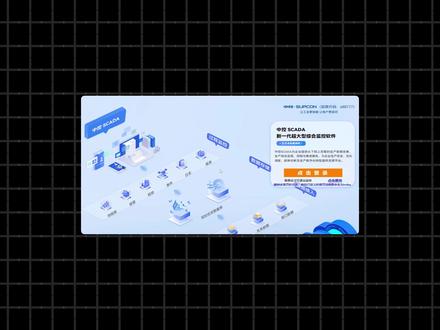

03:52查看AI文稿AI文稿中控 scada 和西门子 plc 如何通讯？中控 scada 支持和西门子全系列 plc 通讯，那今天我们以幺五零零 plc 为例，来给大家分享一个保姆机教程。 第一步，我们在播途中组态一个幺五零零 plc， 修改配置，取消密码保护，并设置为完全访问权限。接着进入以太网地址设置，这一步非常关键，后面在中控 plc 中配置时需要用到， 然后勾选允许来自远程对象的扑克盖的通讯访问。接下来便写一个简单的起跑厅程序，用于测试离散量通讯，并添加一个模拟量水位监测 整体程序和变量，添加完成之后下载到 plc。 然后我们切换到中控 scada， 点击新建工程，命名为 scada 工程师 abc， 双击登录工程，并从组态服务器打开， 打开之后进入到数据库，添加一个西门子 plc 的 驱动，可以看到它是支持和西门子全系列 plc 通讯， 然后配置一下驱动，添加一个幺五零零设备名称幺五零零 plc 杠一，扫描周期可以选择快一些，对应的 plc 型号选择幺五零零。 注意设备地址必须和我们刚才配置的 plc 地址是一致的，保存并退出。右击添加位号，关联上我们在 plc 中添加的变量，选择开关量，设备选择幺五零零 plc 杠一的 m 一 点零启动按钮， 同样的方法添加 m 一 点一，停止按钮，指示灯对应 m 一 点二，设置为止读，最后添加模拟量，选择实行对应的就是浮点数，对应 md 二， 如果需要添加下一个，需要间隔四个字节就是 md 四，设置为读写权限范围，上限可以改为五千，这几个变量添加完成之后退出，开始制作画面，右击添加操作小组 在流程途中新建一个画面，命名为首页，进入编辑。首先添加一个启动按钮，复制一个改为停止按钮，再添加一个指示灯，默认背景色改为白色。 右击按钮，设置动态属性，选择位号，点动的属性关联，启动按钮变亮，实现按一松零点动按钮的效果。停止按钮也是一样的，操作 指示灯有一个颜色的变化，等于一显示绿色，等于零显示白色。最后添加模拟量水位监测，不需要修改，点击确定。制作完成之后保存画面并退出，然后左太发布，全体发布， 发布完成就可以点击启动监控运行画面了。管理员身份登录，默认密码是 anime。 进入流程图，先测试一下起爆停，按下启动按钮，灯亮，按下停止灯灭， 然后修改一下水维监测的值，直接输入一个二百，数据会同时反馈回 plc， 然后在 plc 中修改一个六六六，也会同步反馈回画面，还可以查看变量趋势图，监测每个时间段的数据变化。 这样我们就成功实现了西门子 plc 和中控 scada 的 通讯。中控 scada 在 和硬件通讯方面兼容性非常强，无论是使用体验还是软件配置都非常出色。 skada 市场之前长期被欧美垄断，而中控 skada 不 仅打破了这一局面，还宣布永久免费开放五万点授权。不得不感叹中控 skada 这一操作太有魄力了，也让我们一起见证国产企业的崛起。
1400鲸洋说

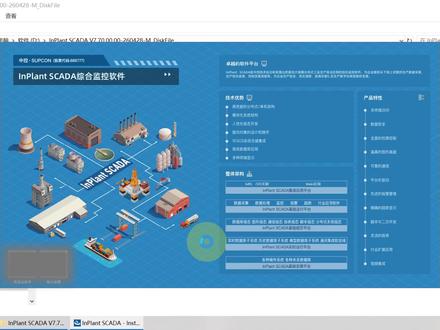

05:04查看AI文稿AI文稿我是周老师，大家好啊，今天这个视频上点干货，来讲讲公控三件套之一的 scada 的 具体运用。选用的是最常用的 scada 和 plc 品牌，来讲讲中控 scada 与西门子 plc 之间的连接。通过这个案例可以举一反三，扩展到其他品牌的 scada 和 plc。 首先在官网上下载中控 scatter 软件，中控 in plant scatter， 然后解压并安装，这个过程比安装西门子薄图要简单轻松很多。 整个安装过程大概十分钟左右。安装成功之后，桌面会多出这么两个图标，一个是工程管理，一个是监视运行。打开工程管理，新建或修改工程项目。 这是工程管理的主界面，点击第一个按钮，新建一个工程项目，给项目命名，并指定上位机的 ip 地址，同时设置用户名和密码，这样就创建了一个 scan 的 工程项目。然后点击工具栏的主太按钮，在此之前需要登录 在左侧项目数的子工程中，点击右键，从主太服务器打开，这样就打开了这个工程。 在这个工程数中，最重要最基本的是数据库， scatter 系统把采集来的数据存在数据库中，采集的方式是在本地节点中添加驱动。中控 scatter 集成了所有主流 i o 驱动，当然也包括西门子全系列 plc， 比如本案例演示的幺二零零系列 plc， 添加了 i o 驱动，然后就可以进行配置了，这一步是为驱动添加设备，然后主态设备的相关配置主要是修改扫描周期，也可以认为是采集周期，并选择 plc 型号。 最后在这个地方填写 plc 的 ip 地址，接下来就可以跟设备进行数据交换了。中控 scatter 是 通过位号来读写设备数据。在添加位号对话框中，首先要确定位号类型，然后给位号命名，以及确定位号的 i o 地址， io 地址由这四项决定。按照刚才的方法创建了四个位号，包括启动信号 m 十点零，停止信号 m 十点一， 还有控制输出 q 零点零和运行频率 md 二十。相应地，在 plc 中编了这么一段起跑令程序，这样就完成了 scout 系统与 plc 的 链接。 在数据库中创建了数据源，接下来就是怎么应用这些数据了。 scout 系统的一大主要功能就是以图形化的方式展现这些数据，比如 scout 画面，我们可以在操作小组中创建和主态画面。 右键流程图添加页面，为 scout 项目添加流程图画面，选择某个画面，点击这里的编辑按钮，这样就进入到画面主态界面。 在这里可以添加画面元素对象，比如图形文本、按钮标签等等。本例中要创建两个按钮， 点击右键动态为画面元素对象，设置动态属性。对于按钮，在动作选项卡选择动作类型为谓号点动，并关联谓号变量。比如之前在数据库中创建的启动信号，按照同样的方法制作一个停止按钮， 另外还插入了一个圆形对象，用来指示电机的控制输出。在颜色选项卡选择数据源并主态需要显示的颜色画面。主态完成之后，点击保存。回到 sky 的 工程主态界面， 点击工具栏的主态发布按钮，发布刚才的子工程，在这个窗口确认节点的相关信息，尤其是这个 ip 地址，它是上位机电脑的 ip 地址，然后点击这里的全体发布，在服务器中发布。这个子工程项目 发布完成之后，点击启动监控，在服务器中显示监控画面，这就是中控 enterprise data 的 监控界面，点击登录，以管理员身份登录，用户名和密码都是 admin， 这样就进入了刚才主摄的监控画面。把薄图调出来在线监视对比一下，点击启动 q 零点零等于一，点击停止按钮， q 零点零等于零，相应的这个指示灯也有变化，如果需要退出的话，点击这里的退出系统， 这样就退出了 scada 在 线监控。这里还需要补充一下 plc 端薄涂的设置，在设备主态的 plc cpu 属性的设置中，点击防护与安全，需要将 plc 的 访问控制设置为完全访问权限， 并在连接机制这里勾选允许来自远方对象的不可 get 通信访问。这就是本期视频的全部内容，希望对你入门和上手 scada 有 所帮助。
447工控与或非

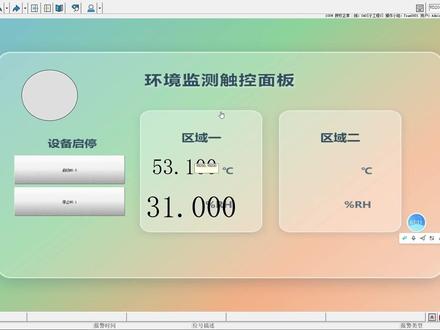

02:07查看AI文稿AI文稿百分之五十三点一，那么这个后面的位数我们是可以改的，小数点后面的位数啊， 你找到数据库里面，双击打开，在这缺少一位就可以了，同时单位我们也可以选择一下，它是一个，一个是温度，一个是湿度， 这个 v d 两百是湿度。还有这个地方就全部先添加成温度吧，让你们知道有这个符号就行。点击确定， 来这个地方，我们再换一个符号啊，来这个地方改确定保存，重新发布， 然后这个软件界面就会增量发布啊，软件界面会同步更新，在这等他发布完成，这个地方就更新了，看这右下角，点击确定，看这个就变成正常的数字了，当然这个里面还有其他的功能，大家有兴趣可以到软件里面自己来研究一下。在这个地方， 在这流程图里面把这个关掉，这里还有一些报警功能，包表功能，还有一个我们把这个窗口打开啊，这个软件里面有很多这样的一个功能， 都可以尝试一下。还有一个外部端的功能，我们也来打开看一下啊，刚才不是已经发布成功了吗？让我们看流程图。 tim 一， 你看你这看到没，就监控软件一定得是开启的状态，就相当于服务器得开着，就这个这个界面一定得是同步开启的状态下他才可以啊。那我们再来切换一下，来浏览器打开， 把 plc 也打开啊，来我们看 plc 的 状态，我们切换到最上面啊，看 q 零点零是不是没有动啊？那我们用这个地方切换一下，看它能不能控制呢？来我们点击一下， 看该用户无修改位号的权限，浏览器没权限啊，那就只能到后台去开启权限了。这个就是我们对中控 sky 软件的一个简单介绍。
02:10查看AI文稿AI文稿在流程图绘制图形时，如果靠手动对齐图形会非常麻烦， 这里我们可以全部选中图形， 点击上方菜单栏的对齐方式，设置左对齐、右对齐、上对齐、下对齐、 水平对齐、垂直对齐。 也可以设置水平等间距或垂直等间距， 同样也支持等高或等宽的设置。
