艾诺接地导通电阻测试仪使用方法

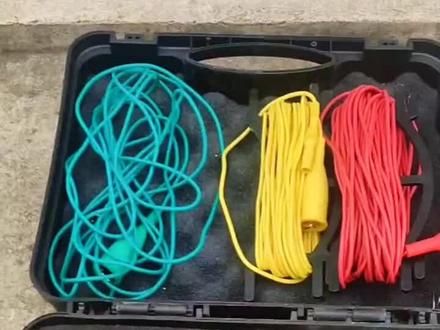

上海第六电表厂的一个接地电阻测试仪，呃，这个的型号是 gc 杠八的哈， gc 杠八的，他是说明书 合格证，然后这个是接地电阻表，这边是配件，配件的话呢有两个，那个接地装三条那个测试线，测试线分别是四十米、二十米和五米的。让我们看一下这个表， 这个表的话接力表这里有一个提手，这里是手摇饼，嗯，接线的接线柱，嗯， 然后这是档位刻度， 看到吗？ 下面有那个防滑坐垫。 呃，这一款的话，这一个的话呢是可以测到一千欧的哈，这是杠八的是测的这个是测到一千欧的，我们看一下它里面的说明书。 gc 杠八，有个 gc 杠八，杠一的有个 gc 杠八，杠二的，杠一的是测到零一到一千欧，然后杠二的是能测到零点一到一百欧的， 这是他的一个参数。我们这一款的话呢，我们 拿过来的这个是可以测到一千欧的，这个的这是可以测到一千欧的。 眉格，看到吗？眉格，哎，对，这样子，这样大家可以看得好，这个是眉格，然后里面有个上海第六电表厂， 这个接线端是这里 摇的话是这样子的，这样去摇哈， 不要反着摇哈，要我们这样要顺时针这样去摇， 一定要记得顺时针去摇哈，那这里有个示意图， 然后出厂他有个这个白色的泡沫箱， 这种泡沫箱来的，对。
粉丝2605获赞5690
相关视频

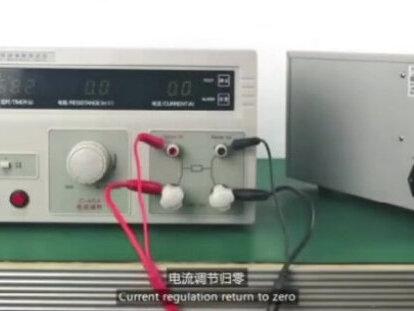

02:56查看AI文稿AI文稿对这个接地电阻测试仪进行实际测试的示范，那么首先我们打开电源，打开电源显示，他们点亮，我们选择合适的良辰，那我现在要测的就是这一台仪器的一个接地导通电阻， 那我们设置标准呢？就是他的接力电阻不能超过一百个毫额，那我们量层就选择两百，这个量层我们现在要先设置设置一百毫欧，我们按下测试预制键，我们用一支螺丝刀调制的绿色调节，把电阻显示报警，则我们设定为一百毫欧， 我们设定好以后，把测试预制弹起来， 那么我们电流调节归零，现在我们测试线连接好测试线，一红一黑，那么一红一黑他有电流线， 电压线，我们按照颜色的大小把它这样连接好。红夹子粗的线，接着的电流端，细的线，接着的电压端黑线，同样如此，黑夹子，我们粗的线接电流端，细的线接电压端，测试线，把它接好引起， 然后我们两个夹子加到非错误，首先我们黑夹子加到我们要测的产品的电源输入的地线，这电源输入火线零线地线，那么我们把黑夹子加到地线上，加到地线上，加好另外一个混夹子加到我们外壳任意一个金属，那么我们集合上的螺丝， 那就是金属部分边缘输入的大地跟外壳金属的螺丝保护地，这两个地应该是通的。我们连接好以后，我们启动仪器，测试灯亮了，然后我们调到二十五安，我们需要的电流值， no， 那么现在我们测出来这台仪器的导通电阻，他是十三个毫额，那我们就测出我们的一个接地电阻了， 测出来以后，那么我们读取它的有效值以后直接复位，把电流关到最小，那么对这一个产品我们的接力电子就已经测试完成，如果需要设定时间，那么我们把时间先调为零，再按照我们的要求设定一个时间值， 比如说我们要测五秒钟，那我们测设定好以后，启动仪器电流调到需要值， 他时间一到自动复位。在测试过程当中，要是夹子没有夹好，我们开个报警先按下去啊，那么我们端开一个夹子， 一切就报警了，就说明开路报警这方面是正常的，其中一个家庭没加好开路了。 那还有一种，如果说我们的测试夹子加到产品上，加到产品上，但是啊他这里调电流调不出来，就说明我们这两个点是不通的，不通的话那么他就调不出电流啊，这是测试过程当中需要注意的，接力电子测试以操作方式，就看到这个。
76仪器批发商小邹
01:02
02:03查看AI文稿AI文稿测量接地电阻，选用接地电阻测试仪。首先检查仪表外观完好，是否有合格证，指针是否与下面黑线重合，如不重合可以机械调整 检查接线柱， ce 为电流端四十米绿线， p 一为电位端二十米红线， c 二、 p 二为接地端五米蓝线。 接着做开路试验，电流端与电位端相接， 接地端不接。 这里档位调最大一百欧姆，刻度调最大十，姚策的组织为无穷大。 然后三个接一起， 档位依旧最大，刻度为零。 遥测指针只在零的位置，说明仪表正常良好。 接着把相对应的线夹夹上去，看真上 姚侧看指针偏转，指针向左偏 边摇边旋转旋钮。我们的目的是让指针回到中间位置， 直到在摇的时候指针在中间重合并且稳定。独树刻度乘以档位单位欧姆。
807小榄共创教育
03:59查看AI文稿AI文稿交流四级法，将档位打到交流四级法以和 s 接背侧物，然后从被侧物器将 pc 辅助接地针成一条直线埋入大地， 接好线之后按测试键就可以进行测试。 交流三级法，将档位打到交流三级法以和 s 段接，之后接到被测物，然后从被测物器将 pc 辅助接地 真成一条直线埋入大地， 接完线后按测试键进行测试。 三级选择法，将档位打到三级选择法，在三级法的基础上增加电流前进行选择测试。 三级阀使用的是蓝色插孔的电流前，把电流前接入对应的插孔后潜入线路，直接按测试键进行测试。 当出现电流前符号时，请检查电流前是否前好或者方向是否正确， 此时测出来的结果为单根接地线的接地电阻。当使用四线选择法时，也是在四级法的基础上潜入电流前进行测试。 双前法，当被侧接地皮本身有回路的情况下，可以使用双前法，接线时参考对应孔位接入 电流前，方向需一致并保持一定距离。接线完成之后按测试键开始测试。 漏电流测试， 首先将档位打到电流档，然后选用带有蓝色接口的 ctr 电流前，将电流前潜入被侧接地体，仪表实时显示当前被侧接地体漏电流值。 电压测试，将档位打到交流电压档，一端接位侧物，另外一端接辅助装 测试线，接好后仪表实时显示当前位侧接地体接地电压值、土壤电阻率，把档位打到土壤电阻率 分别按 espc 一、四将辅助接地针埋入大地。 接好线后长按设置键进入间距设置界面，通过短按设置键移动光标，短按上箭头或下箭头键改变当前数字大小， 此时间距为三米，将数值设置为三米。长按设置键保存并退出，按测试键进行测试， 显示出来的就是土壤电阻。
45ETCR铱电测控

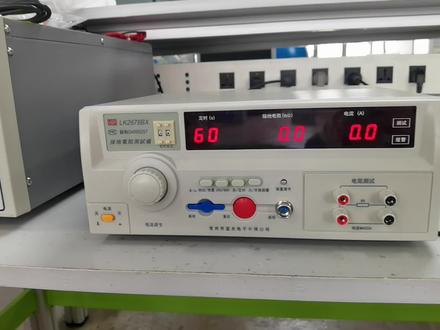

02:15查看AI文稿AI文稿这是台 gd 电阻测试仪，主要用来测试带地线的灯具，首先它这个有配有两个测试夹， 他这个有一根细的，一根粗的，粗的加线接下面，细的接上面，然后按颜色接好， 然后一端夹灯具的这个地线，然后另外一个夹地与地线相连的一个外壳部分，带金属的外壳部分，两个必须是要导通的， 然后再预制一个接地电阻，他这个接地电阻测试的话是越测越小越好， 这个看你们标准要预制多少，按下这个按钮进行预制，这这调节一个电阻， 然后测试的话你要把这个按回来，然后这是一个开路报警功能，就是两个不导通的话他会报警， 然后这是一个定时功能，把这个定时按下去，他这个就会倒计时几秒钟关掉， 然后再按一下启动，现在是十安，可以通过这个来调节它的一个电流，现在已经测完了，他这个你把这个按回来，他就会一直测按一下启动， 一般我们测试都是十安或者是二十安进行测试，这个看你们要求了， 再按一下复位停止 没了。

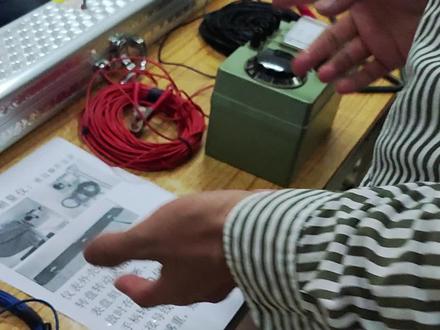

04:41查看AI文稿AI文稿这个接力电阻要看他的题目啊，选择合适的仪表测量接力电阻，我们要拿六样东西，这个表两个针，三个线，对吧？ 拿过来以后呢，我们就要检查吗？检查就是你们要把这个备熟的节气电阻测试仪外壳完整无破损是吧？转盘转动灵活，背地挡转动灵活，表盘刻度清晰，指重弯曲 平放时，指针指向中间零位，然后摇一下手柄转动灵活，然后这个三根线呢，你们看一下，连接导线完好无破损。那接下来呢，我们就要做一个试验，就是短度试验啊， 这两个一是是短接在一起的，一样的是吗？对，一样的，你插这里也行，这也行，是短接在一起的，这是 p p 的电位端是二十米的，对， c 是电流端是四十米的，这线的长度不能错哈，二十五米，二十米，四十米， 然后我们就把它揭掉啊，把它揭一下是吧？好，揭好了以后呢，注意短路要调，倍力最大，这个要调到零， 这里要调啊，调到零让我们扶住啊，摇一下，就说手感重，网络试验为零，这有点动也不管他了，有一点点动也不管他。这样啊，手感重，网络试验为零，仪表正常。 接下来呢，我们就开始测，测的时候呢，这个线要一一对应，五米的是接接力极哈，这个接力极啊，这个接上这一轮的是吧？二十米的电位级七是吧？嗯， 四十米的电流节。 etc 啊，夹的时候不要夹到边的啊，夹到边的就就扣分的哈。好，然后这时呢，我们这里要把它调到零点八，零点九，对吧？ 调到零点八，零点九，然后我们再调啊，他是快速，快速的确认倍率档，对不？就是正不正确。 你比如你如果从十慢慢降呢，就会很慢啊，你就边摇右边降降降降降降。为什么降到一以内才降 倍率呢？因为一以内零点八零点九乘以一百，是不是八十九十啊？那我乘十这个倍率八九乘以十不是八九十吗？是吧。所以你降到了这里 看到还是往右，说明倍力大了吧。啊，我们又调到十，哎，还是往右，现在倍力还是大了吧， 往左就表示这个值小了。对，就往边摇边加大加大加大加大加大加大，一直到零 七零。就是电桥平衡了吗？啊，现在就是平衡了吗？是吧？电桥平衡了就为零了。这是六点九不到七吗？乘一乘一啊，就是六点九， 接地电阻为六点九欧就可以了。你要老师就问一个问题，比如工作接地的标准就是不大于四欧，或者问重复接地的标准就不大于十欧。 防静电接力呢？不大一把是吧？还有个安全接力也是那个三四欧吗？啊，第三个建筑路防雷接力是不大于三十欧。那里老是抽混一个， 或者他这样问，就是说，哎，假设这个是从不接地，符不符合要求？符不符合要求？符合符合，因为不大于时候嘛。哦，这个六点九嘛，这符合的嘛。 如果他说这是工作基地，那就是不符合嘛，是吧？那是要小于等于四大于四。哦，是吧。嗯，对， 就这样可以了，等下就回答问题。其他三个点作用。这两个呢？这两个是实际测量中打到地下的电位电流攀登，实际测量呢，这两个之间是隔二十米的，你看这个为什么搞这么长的线？就把它拆散打二十米，打的攀登 八四十米，又打着探针，电微电流探针啊？这工给他测量一个回路，一个电压的啊？对。
4从今儿起

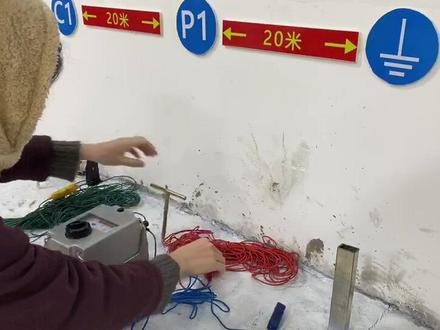

04:38查看AI文稿AI文稿大家好，我们现在来学习一下科目一的第四项，第四项是 k 14 接地电阻仪的使用，找一个接地电阻仪，绝地电阻仪的作用是用来测量各类接地电阻值的仪表， 别忘记把这个三条数据线带过来。三条数据线分别是五米的、二十米的和四十米的三条线，五米的线接在仪表的一端， 二十米的线接的是仪表的屁端， 40 米的线接的是仪表的 c 端。 找好线以后，我们再来看一下接地电阻仪的外观， 外观是完好的，这里有合格证。接下来把接地电阻移的刻度盘 旋转一圈，刻度盘是灵活的。再来看一下倍率档位，倍率档位是十倍， 0 1 倍，被绿档位也是好的。简流记的指针平直，没有弯曲，在 0 位压住仪表，摇动手柄，手柄是灵活的。 外观判断完以后，接下来我们要对接地电阻移内部的好坏做个判断。 接地电阻仪的内部的好坏是做短路测试，拔 5 米的， 二十米的和四十米的三条数据线短接在一起。 把我们的刻度盘调到零的位置上， 被绿档位调到十倍。 压住仪表，摇动手柄，简流气的指针在中间临位，不摆动手柄有阻力感。接地电阻仪是好的。取下短接夹子 模拟。接地乡有三个端子，一个是侧地端，电位端、 电流端。我们需要用我们的接地电阻移来测量这个测地端的阻 指是多少，先看一下这个模拟箱是否安全。 三个端子是完整的，外观也是良好的，不带电。 测量的时候，首先是找到五米的数据线接在侧地端， 二十米的线接在电位探针上， 40 米的线接在电流探针上。 接好以后，我们要把刻度盘 调到一的位置，被绿档位十倍不动压住仪表， 慢慢摇动手柄，眼睛看着指针摆动方向， 只针偏右，说明档位大了。把实的档调到一倍， 再慢慢摇动手柄，眼睛看着指针偏向左边，说明我们的档位小了，档位小了，慢慢的把刻度盘从小调到大， 直到指针指向中间的位置不动了。我们需要的是把手柄的速度加快， 每一分钟 120 到 150 圈的速度，只针不摆动， 我们可以停下来读书。读书的方法是刻度盘三点四 o， 背等于一背， 3 4 乘以 1 等于 3 4 o， 亩侧地端的组织是 3 4 o。 测量完毕，把夹子取下来，把仪表放回原处。
867远东职业教育
01:36查看AI文稿AI文稿大家好，现在我们介绍一下基地电动测试仪的使用方法，现在处于 off 状的我们开机啊，开机我们就选择那个最大，两者两千欧，因为我们测试的时候啊， 测试的时候他也定的比较大，出不出来说，我们刚开始选择两期录，然后这个记性啊， bgd 体接这个背出物上面，然后这个 gd 体跟这个定位体 定位级啊，距离是那个啊，五到十米的距离，然后这个电流级也是电流级跟定位级也是也是五到十米的距离，然后这个他也现眼红的，黄的绿的都标的很 很清楚，大家插的时候别插错了啊，然后现在就可以出事了，我们按照这个胎事件按下去就被松开了，然后现在显示是义乌，义乌就是表示无穷大的意思， 因为我们现在测试对测试验范围比较有限，如果是插在地里面，他就肯定有那个组织出现了，因为现在现在我们插这上面他就是无穷值的，然后我们要保持数据，保存这个数据图啊，就按这个号召键就行了， 然后我们现在如果熬的就看得下是一一一个嘛，就是无穷之嘛，然后松开，然后关起，然后接受完毕的，就是这么使用的，很简单。
