大力士拉动一百八十吨飞机需要三点六吨拉力，拉力等于质量乘以 g 再乘以摩擦系数， 飞机轮胎与沥青跑道摩擦系数约为零点零二，最后结果是三万五千三百一十六 n 约三点六吨力。如果换成汽车，轮胎与沥青路面系数在零点零一到零点零一五会更低。所以五十八吨卡车拉动的力不足一吨。 有的事听着挺玄乎，实际上毫无难度。汽车碰撞座椅承受拉力国标 g b 一 五零八三二零一九， g b 一 四一六七二零二四，要求二十倍座椅自重，一般座椅总乘约十八到二十五千克， 二十倍自重约等于三点六到五千牛水平，向前载荷约等于三百七十到五百一十公斤。两个座椅一平均正好符合国标碰撞硬力下限。
粉丝5914获赞49.6万
相关视频
02:05查看AI文稿AI文稿六点五点二，呃，讲的是关于焊接接头的环向、轴向形成的棱角的合格指标，他给个合格指标，然后呢，还上面还明确的应该用怎样的样板来进行测量， 对吧？就是那个，一般来说呢，是这样的，我们的纵分啊，大部分情况下是可以复原的，那如果有了复原呢？一般情况下这个棱角度不大，容易超，对吧？但是有的时候，比如有的锥体啊， 呃，或者说现场组焊的那焊缝，那就他就无法复原了，那这个时候你轮轴角的控制就相对要求比较高了，那么一般采取什么犯法呢？比如说啊，你可以呃，正面焊焊，反面焊焊，然后来回焊，对吧？你看哪里 哪里出来了，那么再相反地方再焊，那这是一种办法，还有种呢，你可以加工装，加工装，工装，让他 不产生棱角，那这是一种办法。那么还有种情况怎么干呢？以前我记得我最早干球惯的时候啊，棱角操怎么办呢？把原来焊缝爆掉，然后再重新焊， 那么这个办法也能调整棱角，当然这个办法比较耗人工啊，也比较耗钱，对吧？那最好是一开始控制好一点，那我这讲下棱角，那么理论上说，你要量棱角，必须有这样板，对吧？那如果有的单位，你们连这个样板都没有， 没有样板，你怎么量棱角呢？那靠眼睛测吗？那肯定是不对的，对不对？那如果我去检查，我如果是检查检查制造单位，那我肯定要问他，你有没有样板，那没有样板你怎么查呢？肯定是有问题的，对吧？所以说大家呢， 呃，这个样板呢，该有的还是要有。好吧，以前呢？我记得我在海陆啊海陆我们我们外行分头。有海陆的吗？他们那个样板好像都是不锈钢做的，然后 一个系列的就挂在那个墙上。那当然，他们是专案厂家嘛。那我们呃普通制造单位呢，你常见的尺寸你可以背一点，对不对？
01:21查看AI文稿AI文稿下面介绍一下模拟汗厚热处理的定义。模拟汗厚热处理指的是对事件进行的特定热处理，用以模拟容器在实际制造过程中，即服役后可能经历的所有汗厚热水过程。分为最小模拟汗厚热处理和最大模拟汗厚热处理。 呃，那么模最小模拟汉后处理就 mini 们 p w h d。 指的是对事件进行的模拟容器实际制造中，过程中可能经历的最小程度的汗后热处理。呃，包括二十提花盒或一次汗后热处理。最大模拟热处理 max 们， 呃， p w h d。 指的是对事件进行的模拟容器实际制造过程中及服役中可能经历的最大程度热处理， 包括二，实体化和回火。一次设备最终热处理，一次可能用到的制造单位对容器返修后再次进行的焊后热处理 至少一次额外的容器使用单位将来可能用到的焊后热处理，那么最大最大。这他提到两次啊，一次是设备的，一次是设备热处理，一次是返修后的热处理，一次是使用单位热处理。所以说，一般来说， 我模拟最大汗后热处理的保温时间至少应该是最小模拟汗后热处理保温时间的三倍。
00:31查看AI文稿AI文稿呃，这呢就是刚才介绍的回火焊道焊接技术的研究进展这篇论文的一部分内容啊，你可以看一下上面的焊钳准备啊，手条啊，手层焊道绒服啊，然后还要去掉手层焊道的一半 厚度啊，再完成填充。现在好多好多步骤啊，焊了膜，焊了膜就非常非常麻烦。所以说这个呢，当然我不能说不去可操作性啊，就是实在很麻烦。那大规模的时候是不现实的，个别焊缝这样操作也是可以的。

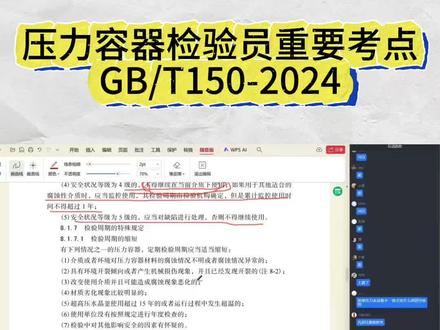

01:29查看AI文稿AI文稿我看这个结周期缩短，这个结经常烤，经常烤啊，五颗星啊。戒指或者环境对压力、容器、材料腐蚀情况不明或者腐蚀状况异常的，具有环境开裂倾向的啊， 会产生机械损伤，他考试可能是三零五七九是吧？三零五七九，环境开裂是一大将机械损伤是一大，他他就可以把那个给你了。环境开裂的和机械损伤的他给你啊，三六五七九对应的损伤模式啊，告诉你，问一下你这种这种已经发生开裂的是不是造成严重期？那你要知道了啊， 改变使用戒指并且造成腐蚀现象恶化的啊，材质硬化。什么是材质硬化啊？是吧，他他材质硬化分很多种，他他是不有一种啊， 啊，有珠光体球化啊，现象比较明显的。那你就知道啊，你要降级了是吧，超高压水晶服就不用看啊，使用单位没有按照规定年限。没有年限啥是可以缩短周期的啊？检验中对其影响安全的因素有怀疑，是采用易安法造纸工艺，并且无有效防腐蚀的征求， 每年应至少一次。听写啊，就一个小球争球啊，使用标准看来现在是大于五四零的啊，低合金钢制球形储罐啊，球罐啊，应该不会卡，这一般是三类居多啊， 大家借条稍微看看了啊，五四零的球罐，然后投用一年后进行，有两个，两个就是从三年变成一年啊，这些比较重要，大家记一下啊，特意学，让学习更简单。
06:41查看AI文稿AI文稿七点三点二，是有关焊前预热和后热的压力容器及其收压原件的焊前预热和后热音符和四七零幺五，并满足如下补充要求。那么如下补充要求我们待会儿分析啊，我这里直接把那个四七零幺五二零二三版拿过来大家过一遍好吧。 呃，四点五点六点一，压力容器焊前预热及预热温度应根据木材交货状态、化学成分、力学性能、绒服金属扩散芯含量、厚度及 焊接性等综合因素确定。四点五点六点二，焊接接头的预热温度应符合相关标准要求，必要时可通过焊接冷裂纹试验确定。 当环境温度较低，焊接接头拘束度较大时，应适当提高预热温度。四点五点六点三，采取局部预热时，为避免 局部硬尼过大，可适当扩大预热范围。四点五点六点四，预热的范围应大于测温点 a 所示区间，这个图在后面我们会讲，会讲的，在此区间任意那一点的温度都要满足规定的要求 啊。那么我们看一下四点五点六点一啊，四点五点六点一呢，就是跟旧标准，就是我指的是这个四七零二五，旧标准呢，他是把那个扩散金给增加进去了，那么扩散金呢，确实与焊接接头冷裂纹敏感 性密切相关的，那么他这样写的确实也没有什么任何问题啊。嗯，我再讲一下那个其他的。呃，四点五点六点二，他说的预热温度应符合相关标准要求。实际上那个四七零二五里面有个推荐的预热温度，但是这个预热温度是推荐的， 我觉得制造单位可以根据自己的经验进行调整啊，比如他上面说是铁钢，一钢二材料大于二十度 就要二十五毫米，厚就要预热到八十摄氏度。那比如说我当时的环境温度还是比较高的，比如说我现在是夏天对吧？本来就二三十度，然后天气又很干燥，那我个人觉得对于 三四十毫米的板可能不预热也没什么问题，也没有什么问题，那如果再厚可能需要预热。 呃，然后他显示必要时可通过焊接冷裂纹试验确定，那个必要时呢？讲的是很有道理的，那我见到一些技术条，一些设计单位啊，具体哪个设计单位我不就不说，他们习惯 有的设计单位习惯对于相对特殊的材料，比如说低温钢和耐热钢，它技术条件就明确写了预热应该预热温度应该通过焊接性能试验确定， 对吧？他其实他写的不对啊，他应该说了除了参照相貌表的外还可以什么什么什么对不对？你如果你没有前提的话，就所有的你这些提文钢奈尔钢的预熔度都要做一个焊接性能试验，那焊接性能试验就很麻烦呢？ 我觉得绝大部分的可能。我们国内啊，百分之九我不说九十九吧，九十五以上的压力容器的试验的， 我就以前什么听说过，什么斜歪口啊，小铁烟啊，但我们公司以前也做过，但后来就不做了，我是自己没有做过。真的要做你还要查数啊，查标准我觉得没有什么意思啊，就是除非是对一个新的材料，新的材料，比如说我当场赢一个新材料，那么 我要做他的那个钢板，要做性能吧？那么他这个钢板我我我我我发明出来啊，或者我练出来，我肯定要有配套的焊材吧？那焊材的焊接性好不好呢？那这时候就需要做一个焊接性的事情啊，或者说我新开发了一个焊材，对吧？那么那么这时候需要做一大堆的事情，那是焊材厂家做的。 对于我们知道单位说我，我认为是不现实的，所以说这个属于是设计的文件提的过高，不合实际情况的一个条件。好，那么其实我再讲一下，那有的设计单位还规定了，他说预热温度应该通过焊接工艺平定确定， 对吧？这个东西我觉得也是有问题的，为什么呢？什么叫确定呢？这这个确定讲不清楚啊。比如说我这个平定预热是一百二十五度， 产品预热一百度，那么如果根据四七零幺四，我，我那个预热温度可以比平均稍微低一点点的，对吧？ 相差不大于五十五就可以了，以前是五十，这次是五十五，那那是能够覆盖的，对吧？能够覆盖那么我认为是没有问题，但是可能第三方或者业主他觉得不对啊，你现在平均是一百二十五度啊，那说明你平均确定是一百二十五度啊，你现在低了二十五度，你符合四七零幺四是没错啊， 但是你，你这个跟他，你跟他确定是是不一样的，所以这个平面不能覆盖，你需要重新再做一个，对吧？那所以说这样规定就容易引起争论，所以我个人觉得啊，就是你那个设计文件啊，有些不要写的太具体，没有必要。 嗯，然后我再讲一下那个焊接工艺平定的预热温度啊，那么这个呢？以前我写过文的，那么有的 啊，第三方啊，或者那个业主啊，或者我个人认为不是行业人士啊，他就认为我这个残，那个焊接工艺事件的预热温度 就应该按照四零幺五做，比如说我现在我们一般做个四十毫米的板，对不对？那可以覆盖到十六到两百，那他就认为你四十毫米的板，你的频率必须预热，如果你不预热是不符合四七零幺五的，这个频率就是无效的。 这个我个人认为这个观点是绝对错误的。那具体呢？我不展开了啊，有兴趣的话呢，可以发我以前公众号发的文。 呃，然后四点，嗯，呃，四点，五点，六点二啊，那么环境温度较低，街头， 呃，居住较大，是可以提高，那么这个我前面强调我的御人温度是个推荐值，你可以自己相当相对来说提高点没有什么任何问题的，只要不要温度太高，你就是工人能扛得住，对吧？ 比如说我同体重分，你觉得居住比较大，你可以提高到一百五十度，这都是没有问题的，都是没有问题的。 呃，四点五点六，局部预热时应该那个避免那个温应力过大，应该扩大预热范围，那么这个呢？也是合理的，避免应力集中嘛，避免避免应力过大。呃，四点、五点、六点四，这个预热范围我们下一个 ppt 再介绍。

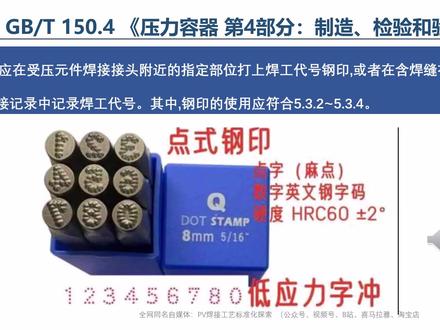

01:04查看AI文稿AI文稿七点三点三点四，应在受压原件焊接接头附近的指定部位打上焊工代号钢印，或者在含焊缝布置图的焊接记录中记录焊工代号，其中钢印的使用应符合五点三点 二到五点三点四，那么我前面到五点三点二，五点三点四，比如说我薄的不能打钢印，对 𠲎 低油钢不能打钢印，不锈钢不能打钢印。那么这七点三点四实际上给我们两种选择，一种是打钢印，一种是在汉文布置图的记录中记录。那我个人觉得，噢， 其实不用打钢印，因为打钢印的话很麻烦对不对？而且打钢印说白你打完钢印你时间长了也不一定看得清楚啊。对，钢印这么小，对吧？ 你如果在布置书上写就不更清楚吗？只要能找到就行了。那么我我再讲一下，那么我们以前有做到，国外设备是这样的，有些设备要求你必须打钢印，但是你电光打钢印不是不好吗？有个缺口吗？怎么办呢？ 有这种点式的钢印也叫低引力钢印啊，那么如果一定要打钢印，可以用这种低引力钢印的方式来进行。
00:19查看AI文稿AI文稿嗯，这个呢，是网上我找到的二零一四年发表的哈汗所的一篇论文啊，名字叫回火焊道焊接技术的研究进展。那么大家有兴趣呢，可以直接去查这篇文章的权威。那后面呢？我会后面也会介绍一下其中的一部分内容。
01:59查看AI文稿AI文稿我们先看一下那个 a 类接头，圆筒部分包括接管和锥壳部分的纵向接头， 多层包扎容器层板层状接头除外。球形分头与圆筒连接的环向接头、各类凸形分头和平分头中的所有拼焊接头，以及嵌入式的接管与。 呃，翘体对接连接的接头或突缘与翘体对接连接的接头，均属 a 类焊接接头。我们一个一个分析啊，圆筒部分一般就是铜体，对不对？铜体啊，都铜体的那个重分， 呃，包括接管，那么接管呢？一般的接管比如说三五零以上啊，或者四百以上，那么都是一般是版权管，对吧？那就是有有重分 啊，锥壳部分呢，就是锥体啊，锥体就就是我们那个这个图的呃，右边的一个锥体，对吧？有个，他有个锥体，这个锥体是由两个，这个锥体是由两节统结组成的，那锥体的重要接头也是 a 类焊接接头，还有那个这个呢，要当心点，求分头与圆筒连接的环绕接头， 这个呢，是一个环向的，但他算 a 类接头。为什么算 a 类的接头呢？我理解这个应该是根据他受力那个 情况来定的，因为我们那个 a 类的受力呢，呃，一般来说，根据那个薄膜理论啊，是 b 类接头的两倍，那么那个分头球分头跟圆筒连接的这个环线接头呢？虽然是环向，但他受力呢，可能是跟纵分是一样的，所以并到那个那个 a 类啊。 那么各类凸形分头和平分头中的所有平行接头，一般的平分都比较少，一般都是凸形分头，反正大家记住这个分头的平分都是 a 类就可以了，对吧？还有那个切入式接管呢？就是那个， 就是下方的左左下方这个图啊？青石器管我，我一般习惯叫带翅膀的，对吧？这样就是一个 a 类接头，它不是绞接，是一个 a 类接头。
04:49查看AI文稿AI文稿嗯，我们讲一下坡口的就是焊接接头设计的一个原则啊，在保证焊接质量的前提下，等等的规则什么意思？它首先要保证焊接质量，是吧？那我想强调一下，这我们的焊接质量呢， 是有成本的好吧，就是我们保证焊接质量的前提是还要考虑成本，就不能说质量越 越高越好啊，因为质量是有成本。我举个例子，比如说这台设备，呃，图纸要求是百分之百 r t 两级合格，对吧？那你可以提高成一级合格吧？那提高成，比如说你这张这这台设备啊，比如说我是 一百张片子，那么如果我是评判两级合，我可能只有三张不合格，那么我反修，那合格率还是可以的，对不对？那如果我是 呃自己把它升级为一级合格，我提高要求的，那质量肯定是好。对，我可能变成二十张要反篇了。那，那我合理只有百分之八十你就要考虑了。那我我我这个反秀合不合理？合不合算？我个人觉得是不合算不合理的，这是没有必要的。那既然设计文件规定了 那个幺五零啊，也有规定，一般来说是两级又合格，就没有必要一级。好吧，那除非你是核的，核电的，或者是要求实在实在是高才才要做一级。 那，那我再举个例子，比如说我们现在的错变量，那么错变量都有标准，比如说我现在还分是八分之一，对吧？或者且不超过多少毫米，那比如说我现在这条这个同底是，呃， 三十毫米，对吧？我划分错面是三毫米已经很好了吧？我认为是很好，是吧？但是可能不懂的啊，他认为你这个不行。我我我想到一毫米，那到一毫米做的到吗？一般容器是做不到的，对吧？那怎么做到呢？可以做到其实很容易啊，你不考虑成本对吧？我把这个板增厚， 对 𠲎， 五十毫米，三毫米增厚个五毫米，六毫米对 𠲎， 然后我端口把它光一光，光一光机加工，那么就能错别量，基本上一毫米都可以做的，但是这个成本很高，就所以我我强调什么意思？就是我们这个质量要考虑成本的，不能说无限制的提高质量，无限的提高质量，这是不合理的，好吧。 啊，我们再讲一下那个这个几个原则啊。第一个填充金属要尽量少，对吧？这个好理解吧，对吧？你填充金属多，那你可能焊接量大，焊接量大，然后变形也可能大，好吧，这个填充量，但是填充金属呢？ 呃，小的话呢？你不能纯粹把破口变小，如果你破口太小的话呢？到时候你焊条摆动不好摆，到时候反而有缺陷，也是不行啊，也是不行的。呃， b 的 话焊接工作量少呢，反正跟 a 有 点差不多吧，对吧？反正你提供的用量少。 呃，那个还有个他想且操作方面。且操作方面什么意思呢？就比如说我这个直径六百 对吧？六百的话我焊内泼火，人进去很累，对不对？那那那八百是不是合理点呢？那可能好点，是吧？那八百的话人进去会方便一点，但是比如说我这台这个，这个焊接接头是钢木钢的， 要预热的，那我八百的话人在里面还是很累的，操作不方便，那我可能还就改成外婆口了，一米才改成一米才是那个，那在里面焊，然后呢？第三条是合理选择角度啊，盾边啊，间隙啊，使他有利于加工及焊透，以减少各种缺的产生。什么意思？就是我这个坡口啊， 要便于加工，比如说我 u 型， u 型是比较好，对吧？ u 型但是加工很麻烦对不对？还有个双 v 型，双 v 型加工也很麻烦，那么可能后板 我要考虑这个焊的量少点，我可能有油性，还合理一点。那薄板呢，本来就差不多，我我可能少焊一点点，但是我加工会费很大的时间，那综合考虑的不合算 啊。然后呢？还这是这是一个考虑加工。第二个呢，你要便于焊透，对吧？就你这个盾边啊，角度要考虑焊透，比如说我埋伏焊的那个，那个，呃，盾边要大一点 啊，焊条的那焊条电焊的盾面要小一点，对吧？如果你一样的盾面，比如说我埋伏焊也是两毫米的盾面，我到时候一焊子就焊穿了，就不合理了，对吧？ d 呢，有利于焊接防护。 e 呢，是合理选用焊材，应该至少保证对接接头的抗拉强度不低于母材的下限制。这个呢，反正我是这样想，你焊那个破火定完该怎样就怎样了呗。 f 的 话是焊接接头应该连续圆滑，减少受力集中啊，这个是一个 原则性的一个要求，对吧？那一般焊完总归要打磨成光滑，不能有突兀的形状吧，对吧？然后呢，鱼膏的话也也允许有啊，那理论上是鱼膏是那个 阴影形状，但是你打磨鱼膏成本很高，所以说你有的是疲劳设计的，可能里面就要磨平，对吧？然后你有些比较，你觉得很特殊的啊？疲劳设备，你可以把鱼膏要求降低一点，我记得球惯基本上都是没有鱼膏的。
00:41查看AI文稿AI文稿七点四点一是对 a 类 b 类焊接接头的焊缝鱼膏的要求，那么这个呢？ 呃，为什么？鱼膏的话，理论上说鱼膏膏的话，鱼膏是对它的受力集中是有影响的，那么理论上说最好是没有鱼膏，对吧？ 呃，我记得原来你看到哪篇文章说的我们以前最早从日本进口的那个球冠都是没有鱼膏的，但是你要把鱼膏打磨掉，需要花一定的成本的，对吧？所以说呢，也没有必要规定没有鱼膏啊，也不现实。所以说他规定一个范围啊，鱼膏呢，只有上限。
00:46查看AI文稿AI文稿嗯，各位同行，我们这个课程的内容呢是国标推幺五零杠、二零二四压力容器焊接相关内容的汇总。 那么这里面呢，没有放进去有关产品焊接事件内容，因为我这个产品焊接事件内容呢，我准备和四七零幺六放在一起，一起专门做个视频。嗯，焊接接头无损检测内容也没有放进去。嗯，这个呢，以后呢，我准备也是专门做一个专题啊。 这个 ppt 呢，我是今年九月份制作完成的。呃，十一月份呢，是制作的讲解视频。这个呢，文本我就不准备了，就直接到时候。呃，直接在 b 站看或者在公众号上看视频就可以了。呃，我是没有准备讲解视频讲解的文本是不准备的。
203PV焊接工艺标准化探索
01:12查看AI文稿AI文稿幺五零点一中江失效模式，那个分为，主要分为三大类啊？呃， a 是 短期失效模式， b 是 长期失效模式， c 是 循环失效模式。那我挑几个讲一下。 那么短期失效模式里面有一个脆性断裂和韧性断裂，那这个呢？我们再写那个四七零幺四的焊接工艺评鉴报告，里面 他有个拉伸试验，对吧？拉伸试验你要写锻炼部位，我们一般都清楚，比如说写汉分任阳区母材融合线，但是锻炼部位的特征呢？很多同行是不写的，那么特征应该怎么写呢？就是写脆性锻炼和韧性锻炼 啊。那么长期失效呢？主要有什么乳变啊等，比如我们做那个耐热钢做的，我们公司做耐钢的比较多啊，比如说那个十二个两木一镬，他是铁杠五 a 的， 他可能要做个什么持久强度啊、乳变强度啊，那这就是一个长期失效模式 啊，循环式像模式，他有什么疲劳啊，疲劳啊、腐蚀疲劳等。那我们有的，比如说有时候会碰到设计条件，他说我这是疲劳设备。所以说你这个鱼膏要打磨平啊，汗分一定要磨的。有啊，要出来，那否则的话呢，疲劳情况下，他到时候会有硬力硬集中，硬集中的容易有裂纹。

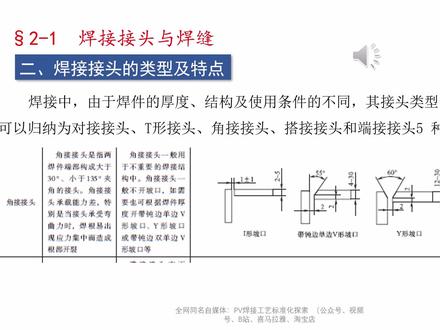

00:19查看AI文稿AI文稿那什么叫角接接头呢？角接接头是指两焊件端部构成大于三十度小于一百三十五度夹角的接头。好吧，就是你要看两个端面的一个夹角就行了，对吧？角度如果比较平的就是对接，对吧？角度如果一直往上转，转到一定程度，那就变成一个角接了。
03:18查看AI文稿AI文稿呃，前面介绍的预热，现在介绍后热，后热也是四七零幺五里面的规定，因为幺五零点四没有，基本上没有具体要求。五点七点一，对冷裂纹敏感性较大的低合金钢 壁厚较厚及拘束度较大的焊接焊厚应立即进行后热，那么前面强调过的后热要立即进行，对不对？然后厚度跟那个那个，呃，因为壁厚较厚啊， 湿度较大，那么他容易产生莲粉，所以要进行厚热。五点七点二，是厚热温度移为两百到三百五十摄氏度，因为理论上说是两百度以上青就很活跃了，那么温度再高一点的话，他可能活跃程度会增高，但 再高的话就没有必要了，好吧，所以说他这规定最低是两百度，最高是三百五十度，那么保温时间与厚热温度一出时间相对长点，所以说你旱份厚， 那么需要候热的时间会长点，但具体多少长呢？是自己定。那么我们以前，比如说我，我碰到很很多那个就业主啊，就建设单位，就，就是石化厂 他们那种老设备，老设备，比如说我时间长了有问题要处理，他们很多候习惯八小时啊，十几小时候热啊，我个人认为没有必要你这么长时间要出来，要出来，要出来也是出不来，对吧？没有必要那么长时间。 那五点七点三，若汉后立即进行了热处理，可不进行厚热，那么我们提前讲过对不对？因为热处理时候热处理可以代替厚热，对吧？所以说你可以就不用进行厚热，但是也是要马上进行，不能等，对吧？那么这个，呃 呃，这个蓝颜色的，这个蓝颜色框里面的七点三点二呢，是 a p i 九三四里面的个木杠，一个要求啊，里面有提到了一个呃后热的一个用处啊，他说后热可以消清 对 𠲎， 但不足以瑞斯到泰福林斯就不足以恢复印度对 𠲎， 尤其对于阿德坊斯的麦特尔，阿德坊斯麦特尔呢，就是铁铁钢五钢五 c。 噢，铁钢五 c， 铁钢五 c。 那 我再讲一下，就是，呃，我们检查，我稍微拓展一下，我们检查焊厚热处理的一个效果的 方式，很多时候就打硬度对不对？打硬度啊，那比如说我个木缸啊，十四个一木榔，十二个二木一榔，那么一般来说焊厚热储的硬度是小于等于二百二十五对 𠲎， 一 般的碳钢铁缸一杠二组一般是小于两百。 那么如果你是净炉热处理的，一般情况下呢，我只对的铁杠五五为铁杠五，铁杠四杠一这种材料硬度是没有问题的，但是呢，局部热处理呢，容易硬度高，为什么？因为局部热水热处理效果不佳 啊，因为他可能你这个电加热片啊贴的不大牢啊，好，所以说做的不好。但是，呃， 经过中间热处理，比如说我们十二个两爿铁杠五位，经过热中中间热处理，它的硬度可能还会达到三百啊，这个还是很高，因为我们自己做过实验的，就什么意思？就我最终热处理以后会两百二十以下，但是我做个六百二的，三个小时啊，四个小时啊， 做个中间热处理，它还是要达到三百，所以硬度还是非常非常高的啊。
