大家好，我是员工。嗯，这节课我想了一下，单纯的这样教体形图感觉很枯燥。那接下来我我想了就说， 呃，先去学一点触摸屏后面的案例。呃，梯形图结合触摸屏这样去教学。 呃，因为一个项目啊，他也有啊，也有很少一部分，只是轻轻涂的。也有，但是一般触摸屏也是必不可少的，肯定要用得上的。 呃，所以我觉得后面我们先学一部分简单的这个触摸屏啊，也不要太难，简单的，然后配合这个触摸屏结合一起去教学。 那现在我们，呃简单的讲讲这个触摸屏怎么用。首先这个软件，呃，不会下载的，看我前面的程序，先把这个软件下下来安装了。呃，因为国产的软件比较简单的安装起来，安装就不教了。呃，如果说你 c 盘太满了，你就不要装 c 盘，安装 d 盘就好了。 然后我们新建个工程， 呃，我现在保证桌面就好了。 名称你自己定义就好了啊。名称你可能可以根据一个时间的来，对吧，或者自己定一个就好了，或者一个项目名称也行。要呃，我们为了这个仿真方便啊，我们选择带 e 的 e s 太晚了，你看我们可以连着仿真。 呃，暂时只认识这个，只只只记住这个型号就好了。这个型号一的带一套网的。呃，当你实际项目用到的时候，你再翻开手势再看，我们现在就。呃，不多，不太多研究这个型号的问题。 那这有几个？有几个模式默认浅色系列就好了。充电 台式模板还是说还可以的啊？新建完之后就这个样子了。那我们首先要给它建立好一个通讯， 这个通讯的意思就是说跟 plc 啊怎么去连接起来？那我们双击下这个连接，触摸屏有三个串口啊，可以跟 plc 连接，那我们直接用网口， 因为现在网口也很普及了，网口的话调试过程中可以同时这个触摸屏跟呃漂吸，同时的可以在线监控，更方便，所以说建议的话用网口。然后呢，如果是考虑成本的话也可以用串口，我们先选择这个网口， 然后这里按一下这个加号，可以点开添加一个二十个，我们加一个，点一下又来一个连接。一， 我们目前要跟一起三三二零系列进行一个通信，就是我们把这里双击一下，这里有个小小三角，点一下要选一下一起系列，要选这个就可以了， 就没得点了，对吧？只能就一个，然后下面这里看，下面这里要注意这个这个 ip 地址。 呃，你实际 plcip 是 多少？比如说它是零二的啊，你一填零二啊，这个要注意的话就说，呃，这是一个 plc 的 一个地址，那触摸屏也有个地址，触摸屏的地址在这， 在这儿你自动获取也行啊，它现在有自动获取啊，你是这个 ip， 你 是也行。设计 ip 的 话，我建议比如说你去外面是零二，你加个十，这边就幺二，对吧？哎，呃，让它建个十就好了， 那现在因为我们要给它连的仿真，让我们这个 ip 地址要输入仿真的地址，幺二七点零点一， 这个是代表是说跟没有实物啊，没有充屏，没有 p l c， 我 们这样连着仿真的话，固定要输这个 ip 地址啊，你如果如果有实际 p l c， 你 就输实际 p l c 地址，没有你就，你就输这个就仿真就 ok 了。 添加完这个通讯以后，那新建完这个连接以后，我们还要一步去这个通讯协议已经建立好了，我们要新建一下变量变量，在这变量这个地方，然后 随便搞个变量组也行，添加个变量组也可以啊，这两个一样的，然后这里按下这个地方新增一个，我们先简单的新增一个 m 零， 然后因为刚刚建了个连接嘛，这个是针对于一起系列的，就是这边要选一起系列，如果说你有多个连接的话，可以选别的。
粉丝877获赞2017
相关视频

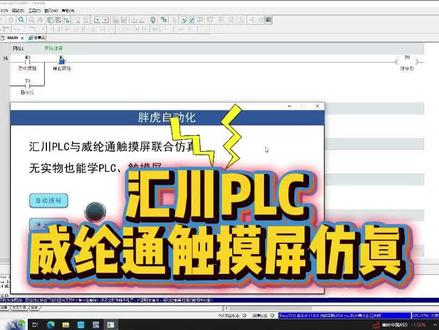

02:19查看AI文稿AI文稿先来演示一下仿真的效果，一个起保停电路， 一起看下如何操作。 打开汇川编程软件，新建一个工程，这里选了一个 easy 五二三 plc， 用梯形图写一个起保停。 打开微轮通编程软件， 新建一个工程，触摸屏，型号选择 m t 八幺零二 ip 系统参数里添加一下 plc 型号，选择这个 ip 地址一定要改成幺二七点零点零点幺， 然后把画面做一下， 回到 plc 编程页面，选择离线模拟， 触摸屏选择在线模拟， 大功告成。
55胖虎
07:52查看AI文稿AI文稿我是员工，上节课这个连接啊跟变量的建好了，我们现在这节课讲讲一下。呃，最简单的一个按钮的操作，我们先看一下这边工具箱啊，那工具箱没有的话就点一下这里就弹出来了， 然后我们选个按钮。呃，你看，别看这么多啊，先看一下这个 未按钮啊，大家也不要急着去全部给它取完，用到哪个我们就说哪个啊，我也不是全部全部都用，用到哪个常用的可以用一下，有些不常用的用了再研究也问题不大。 是一个按钮，这个按钮是干嘛用的？按一下这个灯会亮，对吧？好，那我们这是一个按钮，那按钮它是怎么呃，让这个灯亮呢？它肯定是需要绑定个变亮点，下这里绑定我们刚刚新建的个变亮， 对吧？那就可以了，这是个按钮，对吧？那我们再看这，这边一个， 这个是我们这边有一个，这边是读，读是读这个变量，那写是写哪个呢？ 啊？这有个勾，你勾选上这个以后，那读写也是同一个变量，那读写是什么意思呢啊？读写就是按一下就触发这个 m 零有动作，对吧？读，就是说他当前状态是 按还是没按，他可以读读这个当前的状态， 然后这边模式置位 啊，首先是先这样啊，先先这样就好了，那拖个按钮反光变亮先，然后我们再打开这个 plc， 你 要新建一个 三二零的，三二零的确定，那我这边也新建好了，我就不新建了。那我们现在打一个 m 零，再一个 y 零。 第一要把仿真，要先把 p l c 仿真启动起来，对吧？然后仿真启动了，然后再把这个 这边不是离线了，它已经有 p l c 了啊，这边给它在线， 这边在线。好，那我们看一下点这个按钮有什么反应？按一下看嘛，这边按钮已经接通了，这边是 on， 这边接通了，这个灯亮，对吧？那再按一下，哦，这样是没反应， 那我们这边先把它写入个 off 先，你看这边你 off 了，那为什么这边是 off 呢？因为我们刚刚在这个地方 是有个读的，是有个读的一个操作，那读是什么意思？读是说把 p l c 里面当前这个的状态给他读上来，对吧？我没接通，他就，哦，那我如果说我接通了，对吧？他就说，哦，所以说这个是读读他状态，那写那是怎么操作呢？ 对吧？那写就说你按触摸屏这边操作，反馈到触摸 p l c 这边，对吧？他这个状态会有变化，那就是一个写，那为什么他只只能接通，不能断开呢？断开不了，那因为我们这边 我们对他的一个写操作只有一个自卫，自卫，意思就是说按下去就是一啊，他不弹起来了，只是啊，只是负责按下去，他不负责弹起来，那对吧？要不如果说我们呃输这个复位，我们再看一下， 那我们把它改成复位，再给它仿真啊，你可以先翻译一下它有没有错啊？或者是你直接点这个启动仿真 啊，它也可以直接编辑完再启动仿真，是吧？那我们再按一下这个，那就 off 了，再按。哎，它为什么不至于呢？为什么不亮呢？因为我们刚刚的操作是它 他只负责复位，对吧？比如说我们现在又给他按一下， 他可以复位，他不会自卫，这个就是复位。那我们要需要又我们再看下面的吧。取反，再看一下下面取反，再来一遍，要先把这个 关了，退出之后啊，才能再次启动，等一会儿 你看按一下它就亮，再按一下它就没掉，这个就是取反，然后我们再尝试一下下面还有 摁一下 on， 摁一下 off， 对 吧？摁一下 on， 再来一遍， 按下就 on， 看一下松开鼠标，刚刚没松开鼠标，它就另外来按一下鼠标别放，还是 on， 松开就直接上，就是一个点动按钮，对吧？ 那我们再看一下下面还有按下 off， 按下 off， 其实用的还是比较少，按下 on 的 话还用的多点， 按住 off 就是， 哎。这个是按一下 off， 按下 off， 它松开又变成 on 了，按下去 off， 按下这个， 先把它变成 f， 按下去 f， 它松开它松开有一个变成网的状态，跟刚刚那个反过来，这种用的比较少啊。我知道就好，这个是用的少，按一下这个点的按钮，这个是有的，按着 f 就 相当于一个长臂的开长臂的按钮， 对吧？常备按钮，这个用的少，用这个就好。呃，切换窗口我们先不管它切换窗口先先不需要管它，那我们现在就其实一二三四 这四种是常用的，下面两种先不管它。呃，这里还要注意的是说， 虽然说我们还是没有 p l p， 但是这个也是说在线仿真，对吧？你点这个，你点这个的话， 它是不会跟你的 plc 联动起来的，它只是说看一下你这个触摸屏的效果是怎么样而已，它不会跟你这个连接起来的，这个要注意。而其他的，呃，后面再讲，大家先把这个试一下， 好，谢谢大家。
12工控程序袁

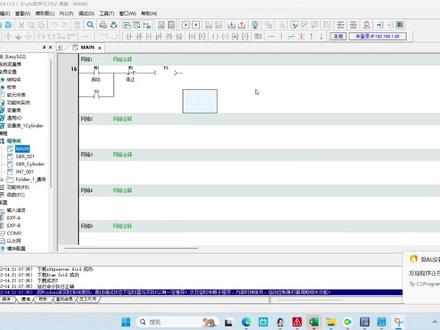

01:51查看AI文稿AI文稿今天给大家讲一下，如果大家用会穿的 auto shop 软件和无人通的触摸屏如何实现这个 在线模拟在线仿真就是双方都没有实物的情况下啊，就是你既没有 p l c 也没有触摸屏的情况下，怎么实现这个在线的模拟仿真啊？首先我们写了一个简单的这个起跑停程序啊， m 零启动， m 一 停止，然后这个 点击这个离线调试啊， 然后打开这个无人通的软件啊，然后这个画面我们已经制作好了啊，然后在这个制作画面之前， 我们需要进行一个系统配置，这个系统参数的配置啊，然后这边新增设备服务器，这边已经新增好了啊，然后需要注意的是这边 ip 地址 啊， ip 地址要设一下，因为如果你想实现双方都是无失误的通讯的话，这边要设成幺二七点零点零点一啊，这个是灯笼，是 v 二，它也是这个环形地址之一啊，点击确定，确定确定， 然后这边工程稳定，在线模拟好，还能不能模拟成功啊？ 好，看，我们点启动，看能不能五二零，能不能输出，我们这个灯能不能亮啊？好，灯亮，五二零出，出了停止，好好， 没问题。然后这个简单的这个起泡屏和这个仿真就分享到这里，感谢大家观看，请多多指点啊。
184工控备忘录

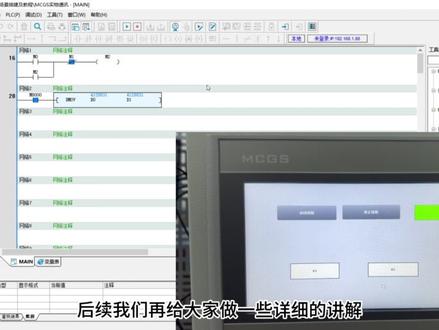

06:48查看AI文稿AI文稿汇川的 ez 五二一系列 plc 怎么和 mcs 进行以探访通讯？这期视频呢？我们来给大家分享一个保姆级的教程，里边有几个关键的点，大家看的时候需要注意一下。首先我们打开汇川的 autoshop 来新建一个项目，比如说就叫 mcs 实物通讯， 我们来给大家详细的演示一下，下面的型号呢，就选择一 z 五二一，这个就是我们实物 plc 的 型号啊，点击确定进来之后，我们先来到变量表，添加几个变量，比如说我们要做离散量和模拟量的通讯，第一个就是启动按钮，两个按钮一就是七宝亭老演员啊， 然后这个是指示灯，下面再来一个输入值，再来一个输出值，好，这就是这五个变量，然后底下这两个数据类型我们给它改一下是 int， 因为这个是模拟量， 这里的软硬件地址呢，我们给他关联一下，比如说第一个就是 m 零，然后下面呢是 m 一， m 二，下面这两个模拟量就是 d 零和 d 一， 这样这几个变量我们写完之后呢，我们先给他编一下，然后把这个变量表给他下载下来，右击导出 hmi 监控变量表， 比如说这个就叫 hmi 变量，然后点击保存好，确定这个保存完成之后呢，我们在这写一个简短的程序啊，一个是起跑停，还有一个是目负值的程序，进来之后是 m 零，然后是 m 一， 最后输出呢是 m 二，下面我们再来给它添加一下，是它的字锁， m 二，给它 ctrl 加上箭头给它并上。下面呢我们再写一个是 m 八千，这个就是启动 plc 之后，它是一直接通的，然后底部第 零复制给第一，就是这样两行简短的程序，这样写完之后我们就可以测试一下通讯，先和 plc 通讯上 测试我们这个 plc 的 ip 地址呢是一点八八，然后触摸屏的是一点八九，它两个一定要在同一个网段，最后这个八八和八九不一样没有关系，然后点击确定，这样我们通讯就没有问题了，直接给它下载进去确定确定 确定，然后我们打开监控，这样 plc 这边我们就设置完成了，其他的就不需要修改了。下面呢我们再打开 mcs 来新建一个项目，首先选择一下它的型号，我这个触摸屏的型号就是第一个，其他的就不需要修改了，然后点击确定， 进来之后，我们先给他做一下这个设备窗口的配置，右击设备工具箱， 首先添加一个通用 tcp ip 副设备，然后我们需要给它设置一下，这个是非常重要的，本地的 ip 呢就是一点八九，这个呢你可以在 mcs 开机的时候点一下它的那个屏幕， 进入到设置界面里边的网络，就可以设置它的 ip 地址，远程 ip 就是 plc 的 ip 地址，刚才我们在 plc 里边也看到了，就是一点八八， 下面还有一个非常重要的，就是他的远程端口号，这个就是幺二九三九，这个端口号是非常重要的，我刚开始在做通讯的时候，我这个填错了，然后就是一直通讯不上，也找不到问题，所以说这里需要重点关注一下。 然后下面还有一个关键的点，就是 easy 系列的驱动，这个呢 m c g s 没有自带的，我们需要自行下载，然后给它手动安装上，然后我们双击一下点击否它是用的上面的这个参数，如果说点击是的话，它这个上面的参数就改了，大家需要注意一下。 这进来之后呢，我们需要把我们刚才导出的变量表给他导入选择文件，找到对应的这个保存目录好，这个就是我们刚才导出的 hmi 变量表，然后直接打开，可以看到这几个变量啊，点击确定，进来之后就是这几个变量刚才我们添加的，然后全选， 点击确定，这样直接就关联过来了，然后点一下快速连接变量，选择第二个，然后点击确定 好，再点击确定全部添加，这样我们就整体配置完成了。然后我们再来到用户窗口，来到画面里边画一个简单的画面，第一个呢就是启动按钮， 这个我们进来之后给它改一下启动操作属性里边我们勾选上这个数据对象值，操作选择按一松零，就相当于是一个点动的效果，然后关联上启动按钮，这个变量 好，点击确定。这个停止按钮呢，也是同样的操作方式，我们给他直接复制一个，然后给他改一下就可以了， 这个我们给他改一下变量啊，这个复制过来之后不要忘了给他改变量，非常容易出现这个问题。然后这个是停止按钮好，点击确定，我们再来添加一个，相当于是指示灯吧， 然后在这双击进来之后，我们选择填充颜色进来，我们表达式选择指示灯，确定， 确定这个颜色我们就不改了，就是一个红一个绿，然后下面我们再添加一个这个输入框，在这双击进来之后，我们选择就是输入值， 点击确定，点击确定，下面我们再来添加一个就是输出值，同样的也是添加一个这个， 然后双击进来之后，我们选择这个输出值点击确定，确定好，这样整体的画面我们就设置完成了，我们可以直接点下载 是保存一下，然后选择联机，这个目标的机名呢就是我们 mcgs 的 ip 地址，就是一点八九，然后共同下载 好，这样就下载完成了启动运行。下面呢我们可以来到触摸屏来看一下这个效果，同时呢我们看一下 plc 这边的状态。 好，我们看一下我们启动触摸屏之后的这个效果，首先按一下启动按钮，然后对应的变成这个红色，我们也可以看一下 plc 程序这边对应的 m 二有输出，然后按停止， 这样 m 二停止输出，大概就是这样一个效果，然后我们可以在这呢再给它输入一个值，比如说输入一个六十六 啊六十三吧，确定，然后对应的这边也变为六十三，这就是通过这个目复制指令来实现的。好， 那么这期视频呢，我们就分享了一 z 五二一系列 plc 和 mcs 触摸屏的以太网通讯，通过这样两个简短的小程序做了一个简短的画面， 大家后续呢可以就根据在这个基础上进行二次开发，然后去扩展一些更丰富的功能。那么这期视频呢我们就分享到这里，后续我们再给大家做一些详细的讲解。
188鲸洋说
08:36查看AI文稿AI文稿大家好，我是员工，这节课我们用 f b 功能块去实现上一节课实现不了的效果，那我们回到软件。呃，前面这个效果是翻车了啊，不行啊，把它关掉。 那我们新建一个 f b 功能块，同样是一个灯闪烁，看下能不能一样的名字啊。 名字已经有了，所以说不能用。那我们 or 吧，那写上程序，直接把这个灯闪烁的 f c 里面的复制过去就可以了。 呃，把变亮变亮。好像复制不了，变亮得重新打打。那先截个图， 这是一个开关，而且像它自己会添加，然后这边双击一下确定，双击一下确定 输入，输入啊，就输入输出音调，有些同学整不明白，你不管它，照抄抄出两面就会了。 呃，这个是这个不需要开到引脚里面的，只是内部使用的，你就。呃，这个 vr 需要开到引脚一个输入一个输出的，你就 双击一下确定，那就会有自动会进来个变量，那是输出编辑一下好了，然后我们把这个 f b 这删掉了，这里不行的话就算了， 把这个 f b 双击一下就有了。这边啊，跟它不一样啊，这边有叫个名称，那我们名称你随便搞就行。 灯闪烁杠一， 这边同样是 s 零，这边是一秒就可以一千，那是给他个 y 零。那我们可以再搞一个复制一下， 这边改个二， 这边给他搞个五百 啊，直接仿真开起来看下效果。 那这个按下去一秒钟的再闪烁，对吧？那再按这个 s 一， 这是五百， 看到没有？各闪各的，各按各的，互不影响，对吧？那再补充一下，这边因为是 f b， f b 这边有功能块磁力啊，它会添加在这个地方， 现在这个地方。呃，这个 f b 啊，刚刚 f c 实现不了嘛。但是 f b 为什么能实现呢？ f b 相当于它有两套 双击有两套这个变量呀，他这里因为他这已经实力化了。功。功能实力有两套啊，一个功能快，一套他有两套变量，所以他是互不影响的 啊。 f b 都能实现 f c 的 功能，但是它有个不好啊，就是说它要这里有另一个变量，对吧？ f c 就 你看 f c 就 不用变量的，就一个人，相当于它这里是两个人给你两个人干两个人的活，这边是一个人 干两个人的活，这个是干各的，就这个意思。 呃，这个 f b 跟 f c。 我 再解释一下 f c。 你 可能可以比喻你去餐厅吃饭，它只有呃，一套的，一套的那个 餐具。对啊，那我必须等前面的客户吃完了把它洗干净，我再来这套餐具第二个人吃，但他不能同时吃，必须一个吃完再到另外一个人。那么这个 f b 相当于我 自己再买一套那个餐具，每人分一套餐具，各吃各的，各干各的会不影响，大概就这个意思，大家去理解一下。 这个 f b 的 应用很多啊，我一般也是直接用 f b。 f c 其实我也少用。那实际上它这些呃指令集，呃是指运算，嗯， 这些可能都是一些 f c 的 一个函数，在指令集这边，那 f b， f b 可能是下面这些轴控， 可能是一些 f b 啊。如果说你搞得明白的话，你就可以自己去分开的 f c 跟 f b 分 开用， 那如果说你搞不明白，像我早期的我用西门子，其实我也搞不明白 f c 是 干嘛用的，我就用 f b， 但是当你搞明白以后， f c 它就更简单啊，这样资源会更少 啊，它有它的好处，对吧？要是你搞不明白，那你就不管了，全部 f b， 那 就完了。 呃，这 f c 跟 f b 再再找个比喻去理解一下。就比如说你一个一个公司老板要叫你去， 呃，比如说你是电气工程师，是吧？那老板要叫你去干编程，对吧？那同时他又叫你去干机械的活， 你就你必须可能先干完电电器的活，你再去干机械的活，对吧？你再看另外一个活，那所以说你这个老板是省的钱，对吧？因为他只招你一个人嘛，你你可以干各种各样的活，他只招一个人，对吧？ 他就等于说他公司这样的资源就更少一点，那可能小公司的话要求你一个人会干多种活，对吧？这是一个 fc 的 一个功能， 那当一个大公司的不可能。呃。因为是活多吗？不可能让你一个人干出来的活。大公司，大公司的话，那个每个工种的分配会更更细分一点。那可能干机械，他专门就搞个机械工程师给你干机械活把你干电器， 那专门找个电器公司，对吧？或者是你干。呃。电工的，可能还得专门要找个电工的。去去去，给你干每个人干每个人的活，那这样的话人就会更多点，对吧？那像你公司的资源呢？比他吃住啊，那资源会更多点。 这是 f b， 但是它能效率更高，可以同时同时运作。只有你一个人的话，你干各种的活，你就必须一个一个完成到另外一个，再到另外一个啊？不能同时干啊？在 f b， 不 然不一样。 f b 的 话可以同时干， 大概就这个意思，大家去理解一下啊，谢谢大家。
30工控程序袁

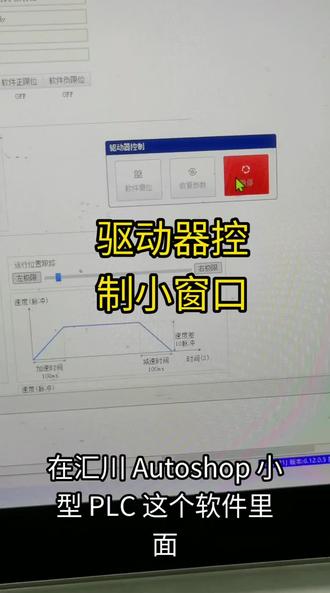

02:32查看AI文稿AI文稿在会川 auto 刷普小型飘鞋这个软件里面，每次打开这个轴在线调试，它都会弹出这个驱动器控制这个小窗口，不管你是离线调试还是在线调试，它都会弹出这个小窗口。 如果说你是离线调试的话，我总感觉它有点碍事，是吧？离线调试它又没有什么用，它是灰色的，看到没有？ 这个驱动器控制这个小窗口，它只针对于飘斜摇铃的，是否在线调试的时候用的，你线调试它也会弹出来。 如果说你想把它关闭的话，它上面还没有这个叉叉，就是这个窗口，就是你不能直接点它把它这个窗口关闭。如果说你想关闭的话，只能摁这个电脑退出键这个 esc 它就可以关闭了啊， 按一下是吧，他就关闭了，但是你下次如果说你再点的话，再点这个在线调试，他还是会弹出来啊，是吧？又弹出来了， 米线调试的话又没什么用，我就感觉他有点碍事，但是他上面有三个按钮，就是有软件复位跟恢复参数的极停。 如果说你是在线调试的时候的话，嗯，调谁连着四伏的时候，他这个软件复位的话，比如说你是四伏报错啊还是报故障的话，你就可以直接点他，就不用说去呃，把四伏 把四伏关掉，然后再重启就比较方便嘛，对吧？然后还有一个就是恢复参数，恢复参数这个按钮的话，你就小心一点了，如果说你的四伏是调好参数的，你去点到它的话， 嗯，要就相当于是服务器恢复出厂值了，你的存储就会丢失。这个红色的极点按钮跟我们外部硬件的极点按钮是不一样的，他这个按钮只是软件成了极点按钮。 如果说你的是否链接一直在跑，你要按下这个极点他也会停，但是的话你把这个软件关闭了，他是不会停的。 外部硬件即停的话，如果让你按下去，它是直接爆即停了嘛？是吧？这个软件你关闭了四五链接，它是不会停的，它就是这个区别。
48黄工

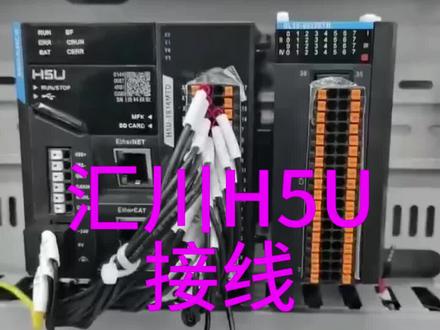

02:08查看AI文稿AI文稿很多新手刚接触 h 五 u， 经常接线踩大坑，分不清 s s 零 s s 一 公端怎么接输出？ c 零 c 到底接正极还是接负极？今天一个视频给你讲清楚，这是惠州 h 五 u p i c， 看他现在怎么看他工作电压，这是二十四伏直流二十四伏，这是个零伏，这是个接地，所以我们第一根第一个端子接正，第二个端子我们接负极，第三个端子接地线， 我们看他，他有一个拨马开关，把这个壳撬开， 他这个拨马开关我们必须得把它拨到乱啊才能运行，我们把它盖上这一块就是他一个四八五通讯， 他们他有两有两个网口，第一个是我们的触摸屏啊，我们电脑调试啊，进行通讯。 第二个网口就是一直看的这个是和和是否连接，进行通信，是否启动。我们来看它的一个输入端， 上面这一排是一个输入的，看 s s 零， s s 零可以击正，也可以击负，如果击正的话，那外界传感传进来就是一个 n p n 型，如果击负的外界传感传进来就是一个 p n p 型。 还有我们下面是有输出的这一个 c 零，我们要记负极。 c 零，看也是看摩羯，看摩羯负极上面这这几个输出的一个电压， c 零也是看摩羯负极，这上上面这几个输出的一个电压也是记负。 另外一端上面是一个输入的，下面有个 s s 一 给他们提供电压，它可 s s 一 可以击正，也可以击负。如果是击正的话，外界传进来就是一个 n p a 型，如果是击负的话，外界传过来的信号就是一个 p n p n p n p 和 p n p 两种类型都是可以的。 下面这个是输出的 com 一 复制上面上面这几个输出的电压 com 一 是积积负极 com 零 com 零复制上面这一个四五六七，这一个输出的电压 com 零也是积负极，不能记错啊。
72电气自动化王大师

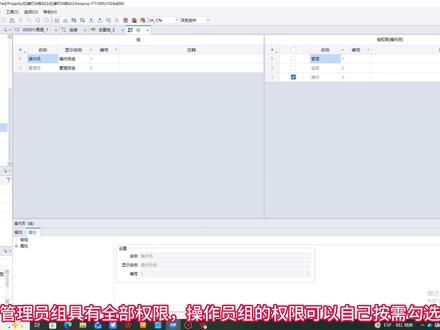

01:20查看AI文稿AI文稿组具有全部权限，操作员组的权限可以自己按虚勾选，点击用户看到默认有一个用户 admin， 将用户 admin 的 密码改为八八八八八，右侧可以看到它是属于管理员组的。 然后我们选择需要添加权限的控件模式切换，在属性里面找到安全，选择一个管理员组才具备的权限就可以了。 如果每次切换完模式，下次再切换的时候还需要再次输入密码，我们需要在事件里面找到更改，添加用户管理里面的 logoff 注销登录，这样这个控件一旦更改就会执行注销登录，下次再操作时就需要重新输入密码了。 八、仿真，点击 plc 里面的离线调试 plc 就 在我们的电脑上开始仿真了， 然后点击 hmi 项目里面的启动在线模拟器就可以进行仿真调试了。启动在线模拟器左侧的启动离线模拟器是不合 plc 通讯，只能仿真触摸屏内部变量，这里注意区分 好了，整套交通灯 plc 程序讲解到这里结束，想学 plc 的 朋友可以一起在评论区交流心得，也欢迎各位公控前辈大佬指出程序不足，批评指正。
17周老师讲课了

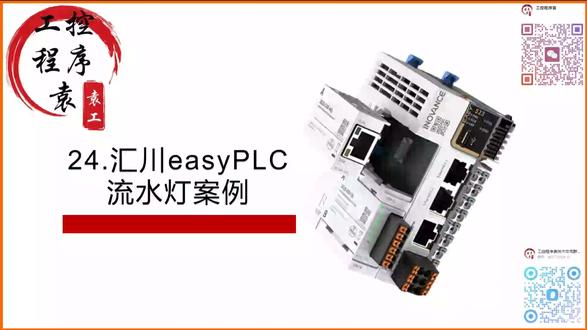

08:51查看AI文稿AI文稿大家好，我是员工， 这节课玩个流水灯，我们学了定时器，学了比较预算，我们就可以玩一下流水灯，先看一下效果，启动那一个灯，呃，接下一个灯的去点亮， 然后再重头来，呃，你要停的时候就按停止，那全部灭掉了，启动的时候再重头来，呃，就这么简单，一个流水灯， 呃，程序全部全部删掉，平平座 这个网络只能一个个删，好像全选不了。 好了，上完。然后我们这边用的是一个 m 一 启动， m 二停止，然后这个灯对应的是 y 零到 y 七触摸屏，触摸屏先不管啊，我们先把程序做起来， 首先启动，我们要经来个经典的起跑停电动起跑停程序啊， 然后 l d l d i 长 b 的 一个触点，让我们然后就接通一个 m 零，给它运行起来，编一下，下面加个字锁， ldm 零自锁，换一条线就完了。要当这个 m 零接通的时候，我们接通个定时器， 用记性随便给他记个十秒钟啊，这个笔重点先数秒，一，一就是一毫秒嘛，对吧？那十就十二秒啊，一百就一百毫秒，一千就一秒，那十秒就一万，但是你这样说，哎，不对，弹出个什么什么东西出来， 代表你输错了啊，不能直接输一万，要前面加个 k 代表你这个是一万，就没有为什么？ k 就是 代表，呃，就你输数值吗？就一千，你就一万的数字吗？你不输你他识别不了 k 的 这个值，就没意，没意义吗？这个意思吗？所以说这个格式就这样的啊，没有为什么， 然后我们要比较这个 e t， 对 吧？那这个 e t 怎么拿呢？这个 e t 我 们要先配一个引角，给他配个低零，配个低零，然后我们比较这个低零，比如说我们 ld 这个低零， l d 大 于你，你 l d 大 于，再空格一下，然后再输个低零啊，低零大于再空格下，低零大于一千，要记得打 k 一 千， k 一 千代表一千这个数值，对吧？你不输一千就不行的，不输个 k 就 不行的，对吧？ 格式就这样啊，没有为什么。然后 k 一 千大于一秒的时候，我们就点亮，呃，点那个 y 零 编一下， 那两秒就一直往下走了，对吧？一秒钟亮一个了，让我们复制 右击有个增亮粘贴，这个就叫增亮粘贴。我们这个 y 零就不增亮啊，它一直都是 y 零，但是我们 y 一 要增亮，增到一增到七个八个吧，一到七 先八个，多一个可以删掉，有时候七八多少个，这个也确定不了，反正你不记得多输个，多了一个删掉就好了，然后确定到多了一个，对吧？多了删掉就好了， 一下一复制马上就到歪七了。然后这边是改一下，两秒 三秒， 因为单单讲这个讲土味话，单单讲这个指令很无聊，我们隔段时间做一些小案例，小程序，发发流水灯啊，对吧？就 没那么无聊。而且你单单学这个指令，你没有实际的去应用，感觉你记不住吧？是不是 搞一些简单的应用案例，你说你这个有水灯啊，就可以把这个比较运转给它用起来了。 那八秒九秒，哎，好像不太对啊，一二三四五六七八才对 啊。一二三四五六七八，要不要从头来嘛？ 八九。然后那这怎么断开呢？那怎么拿出这个 q 点呢？就是你这里也要给它先配一个 m 三，呃，这个用起来没有西门子灵活，西门子直接可以。呃。用到这个 q 就。 嗯，就没必要去配这个点的。当然了，这个是小型机啊，要求不要这么多，只能这样用，没办法了。 当这个十秒啊，这不是十秒，刚刚数到八秒，再过一秒，然后这边是九秒。嗯，这个如果说拿不准的话呢？比如说你可以先先搞个八秒啊，也行，那可以测试的嘛，是吧？我们可以仿真的嘛， 然后给它来一下，然后启动，对吧？然后停止，你断开，然后启动，一个个亮， 哎。你看这个七，这个七没亮啊，对吧？那当然我们这个时间就少了嘛，是吧？那就改，那就在线这边给它改个九秒咯，是吧？我们可以不给他调嘛。 那启动 八，那就对了嘛，对吧？是这个意思嘛？然后用了这个比较指令，嗯，比较指令 大于一秒再看下这个程序咯。大于一秒之后这个灯会亮相。当于。呃。过了一秒之后，只要大于这个一千的时候它就会一直亮了吗？大于这个两千的时候也这个也会一直亮了，就有这个效果了。 当它到了九秒之后自己断开，自己就重新记了吗？ 好了，这个小实验就这个很，你看这个一定要这么做，因为这个比较规范一点。那你不要当他搞个开关，是吧？我们必须要启动停止啊，必须要这样做。呃。到现在我们 实际项目我其实我也是这么做的，必须一个程序的一个自动运行，对吧？他他一接通这个 m， 一 接通代表这个程序在自动跑了，对吧？他不接通代表他是手动的，这么我们一直也在也这么用的，也是拿这一条程序来做的，如果说有其他条件啊，不能启动就卡在这里， 对吧？比如说什么气压不够啊，天气报警了就卡在这个地方就启动不了了一些报警给它。呃呃，清除了之后才能启动，所以这个是很好用的，自己测试一下啊，谢谢大家。
32工控程序袁
01:29查看AI文稿AI文稿哎，同学，现在有什么问题？现在就是我想用电脑和汇川的 plc 进行通讯，但是通讯不上。你现在怎么连接？通过什么方式？通过以太网？以太网是不是，对，好，我给你看一下啊。 哦，你现在显示未联通还是未联通啊？首先你确定是这个通讯类型是三是吧？对，你的以太网三，对不对？对，来我们测，我们看一下啊， 搜索一下，看能不能搜到啊？还真能搜到我们的片，这是不是我们的 p r c 的 ip？ 是 的，对不对？你要以太网通讯的话，你要和我们的电脑的 ip 保持一致， 你现在要看一下我们的电脑这端的 ip 是 不是和我们 p r c 的 ip 在 同一个网段。哎，你的 ip 是 幺九二点幺六八点二点幺幺，显然和我们的 p r c 的 ip 不是 一个网段，对不对？对，要改一下我们的 p r c 一个网段保存。 哎，保存之后叉，那我们重新再给他测试一下啊。测试，哎，没问题了吧？已接通吧，对不对？那还有一种，还有一种方式。什么方式？那你，你的之前的 ip 是 不是点点二点一， 之前你是不是点一点幺幺？是的，对不对？那你也可以在我们这个通讯测试里在这修改我的这个 ip 换成什么？ 点一点和我们电脑不是一个网段就行，随便一个点一点二十，那这样的话是不是也能通？如果不改变我的 ip 的 话。啊，好了，现在还有问题吗？没问题了，是不是？没问题？好了好了。

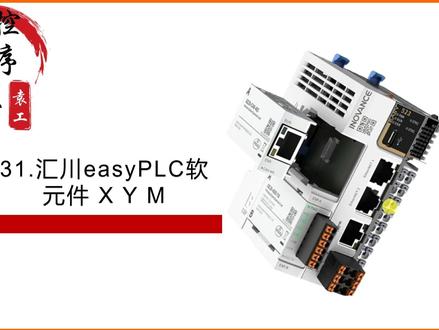

09:57查看AI文稿AI文稿大家好，我是员工，这课我们讲一下 p l c 的 软件， s y m。 呃，前面一些课程我们写直直，直接上锁，直接去去玩了，接上，我还没有深入去了解一下这个软件。呃，这节课，呃，比较理论的， 虽然说这些比较枯燥，但是我们还得要学一下这个东西。这个软软软件列表在标题这边，它有 s y m， 首先看一下 s， 它是从 s 零到 s 七啊，下个是 s 幺零，它没有 s 七，没有 s 八跟 s 九。 呃，这个也要看个别配角器啊，而且配角器是有 s 八跟 s 九的，永恒就有。呃。极大部分就有仿三零的，就没有 s 八跟 s 九，这个要注意。 呃。这个也没有，为什么？你记住，呃。这个没有就行，对吧？你用的时候看一下有没 s 八 s 九就可以了，没有就没有，有就有，是吧？那相约这个配角器是八八精致的。 那说到什么是八进四呢？那就就就零到七嘛，没有八跟九八位嘛，对吧？然后这个 s 它类型是布尔量， 那我们现在讲的这个要对这个布尔量有个深入了，深入的一个认认知了。那什么叫布尔量？那布尔实际上就只能代表零跟一， 我们这个写一下，这样给你可以理解为它是一个线圈，那只有接通跟不通的状态啊，只有零或者一这两个状态，那这样给我们只有这个 就按下去跟弹起来两个状态，就代表这个是一个 布尔量啊，那它只只有一个布尔量，没得选啊。 y 也是一样，对吧？它同样是只有 y 零到 y 七，没有 y 八到 y 九，那也是一个八键字，同样是布尔量，是吧？这是一个 s y， 呃，再看这里，这个 s 后面是可以的，注 c 的， 比如说这个是一个 一个启动按钮，对吧？你在后面打，打完之后这边就可以显示了，对吧？这个要注意一下， y 同样也是可以的。那就讲到 s s 还要注意一个点的话，就说 这个地方输入一波，我们是可以调的啊，默认是十二秒啊，十二秒一般可以满足大部分的场合 啊，有些表情是一毫秒的，如果是一毫秒，你可以适当调成十啊，而且表情的末端就比较小，调大点那信号就比较稳定啊，不会乱跳，要注意 当他是高速的时候，他这个会很快变完气的时候，这个就，呃，那个时间快点，要先先不管他这个注意，一般是十毫秒，这个扩展一下啊， 然后它有个最大范围 s 零到哪个地方呢？拖下来到 x 幺七七，实际上它没有一千七百七十个点了，实际上只有这边一千两百个点，因为它有些地方，呃，八的地方是没有的嘛，对吧？可能到你看这边是 七七，没有七八了，是吧？实际上它没有这么多，没有这个数，只有这幺零二四，这是一个 s 的 长度，这条 y y 应该是一样的，对吧？那再看看手册，手册我们看这里 这款，然后这个是可编程逻辑控制应用手册， 应用手册这个，然后这边也有个软件， 你看这个圆圈 x y， 它是个类型括号，类型就代表它只是只能代表一个零跟一，或者只代表接通跟断开，只有两个状态，对吧？它的一个点数一千零二十四个点八进四，对吧？我说的是一样 是 x y， 然后还有个 m m， 我 们再看这 m， 注意了， m 是 有 m 零、 m 七、 m 八、 m 九的，对吧？那代表它是一个实心字，那没有八根九，那就八根字，有八根九，那代表实心字，对吧？同样是不违心，那只能 代表通跟不通，实际上它只能是一个线圈，通跟不通只能接头跟断开啊？只能代表零跟，一接头就一断开就零，就这个意思。 二进字这一个布尔亮，一个位，你可以理解为是一个按钮，一个灯，一个布尔亮， 然后这边同时可以打住 c 打到这里来，它总共有八千个点，八千个点，呃，这边还要注意一下，它这有个调电保持，对吧？ 那么你看他一开始这边，呃，是不保持，那到什么时候才保持呢？往上拖，拖拖拖可能到一千就可以输一千跳转， 这才是啊，说错了，一千跳转记得保持往上一滑。不保持，相信一千，包括一千以上是掉电保持，一千以下是不掉电保持，这个要注意。那什么是掉电保持呢？那相当于可能， 呃， 你关不小心关电重启以后，如果是你这个位是一的，那就一直保持，这个是一接通的，就保持接通，断开了就保持断开。我们测试一下， 我们首先把这个接通，然后可以停，再接通，那这个是还是说会保持的？那如果说其他的，你改一下 幺幺零， 这个也给他接通掉，那我们把它停止，那么这个停止 运行。 运行， 这个停止代表 p l c， 停止运行也可以代表 呃， p l c。 断电重启也可以这么这么理解，对吧？断电重启相当于它日启动一下相当于 它它从停止切换成 p、 l、 c 断电重启相当于它从停止状态切换成运行状态，所以说我们现在按下停止相当于它断电了，对吧？你看它断电这个是清掉了，这个不会因为它这个是电量保持的，对吧？ 你看它一启动马上这边接通了，因为它这个这个触点已经接通了，但是你停止的时候它这边还是，呃，会把线圈给它清掉啊，然后再看一下， 再看一下这个手册，是吧？这个也要写 m 零到 m 九千九百九，但是掉电不保持，一千以后是电量保持的， 那这边 s 跟 m 其实我们，呃你可以去看，我感觉 sm 用不上就先不管了啊，实际上用法跟 m 差不多，但是它这个是支持变量表的啊，实际上我这个 m 其实我都少用， 对吧？也会用到，但是我都少用，其实这些你可以先不管它啊，当我们是一个学者说，其实，呃， 学东西不要学的多，先学有用的东西先用上去，后面再去加，因为你一开始学很多东西用不上我们也记不住啊。这个先我觉得先不管不管它，是吧？那么这几个是 s y 个 m 的， 呃，这些是理论课宣传，可能听起来有点懵，但是也要听一下，可能一下子不明白，呃，你先听着， 你边用，后面边用的时候边回想起来，你可能就呃一下就明白了啊，谢谢大家。
17工控程序袁

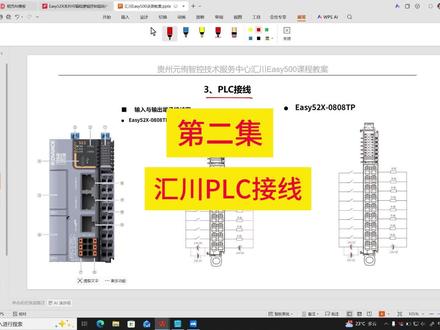

18:15查看AI文稿AI文稿好，我们接下来看一下它是如何进行接线的啊，看一下它如何进行接线。好，我们来看一下现在我左边这个是 plc 一个本体啊，然后我们看一下它怎么接线啊？关于 这边这个电源接线这一部分啊，这部分这三个是接电源的，给 plc 供电的。那这一个这里接的什么？这里接二十伏， 然后中间这个啊，这个啊接的是零伏啊，然后下面这个口啊，接地啊啊，它这个接地端子啊， 好，然后这是给 plc 本身供电的啊，然后上面这些这个是通信口啊，使用的时候再接啊，然后我们重点来讲一下啊，这个 io 端子这边这部分是怎么接线的啊？我们把它分到 啊，扩展到右边这两个图啊，为什么要扩展两个图呢？实际上啊，这边它一个就只对应一个啊，对应两个是因为不同型号不一样啊，左边这个图啊，它是啊 一 z 五二叉啊，这个叉代表一或一二三啊，都可以啊，都一样的，然后后面的区区别在于后面的这个 t n 和 t p 啊， t n 是 褶形输入啊， gp 是 圆形输入啊，我们分别看一下它们的接线啊，有什么不同？我们先看一下 t n 这种，是啊，褶形输入的。 好，我们先将它放大啊啊，上面就是我们端子这个 io 的 信号灯啊，好，我们看一下下面，重点先从下面看一下啊，左从这里分开啊，隔断 左边的话是我这个竖线的，左边是输入啊，右边是输出，我们看一下这个是怎么接线啊？前前面的话，其实一到八啊表示的是输入啊，左边这里， 然后下面九号啊，实际上是供电的电源端子，我们来看一下啊啊，学过初中的电学的啊，都知道啊，都能看懂，这表示直流电，然后他这里标一个二十四伏 dc 啊，二十四伏 dc 表示的是这里啊，提供的是二十四伏的直流电啊， 好，然后这长边红色的这一条竖线比较长啊，所以说啊，这边是正极啊，你看他这里也有个正号啊，他这里有个正号。 好，这边你看九号正极过来啊，是接到哪里？接到九号这个端子，所以说这个端子接的是二十伏，接的二十伏。 好，然后右边右边 b 组啊，这个九号啊，这个九号，你看这里，看这边他这里也是什么也是二十伏的啊， 也是二十伏的呃，一个电源，你看二十伏 d c 嘛，好，然后这里短的这个黑色这边然后这个负号，所以说这里需要接的是啊，零伏啊，它取的零伏啊，这里的话，你看啊，它画的是 一个两个，他做画的是两个开关电源啊，实际上通常我们一般都是用的是同一个电源啊，这这两个接的是同一个电源，通常情况下都是使用一个电源啊，当然啊，如果说使用两个电源啊，也不是不可以啊，但一般我们就使用同一个电源就行了啊，比如画一个同一个电源在这里 啊，这边这个就给他接二十五接到这里啊，好，我们来看一下其他的端子是怎么接的。好，我们仔细看啊，仔细看， 这边这边这些都是输入点啊，我们先以这个 a 一 号这里啊以一号这个端子来看，你看啊这边这个电源，然后短的黑色，这边黑色这这条线，这表示附近啊，然后他这个线是从这里过来的 啊？负极接过来，接到哪里呢？接到这里啊，这一个的话，实际上他是什么呢？他是一个常开触点，比如说他是可以是一个按钮啊，他可以是一个按钮，好，通过这个按钮，当这个按钮按下之后，这里接通，接通之后然后进来，实际上啊，这相当于是一个零伏的信号啊，通过这个按钮进入我们的什么？ 进入我们那个 plc 啊，通过这个零，这个零会进入这个 plc 啊，那这是 t n 的 这种叫什么？这种叫做陋行输入啊，陋行的啊，好， 我们看一下这个 p o 相当于什么？相当于，其实它相当于什么呢？因为你看啊，这个点啊，相当于是给这个 p o c 供电的，是这个 p o c 输入点的一个公共端，然后它电源这里接近的是一个二十四伏啊，你可以理解成什么呢？这个二十四伏从这个公共端进去啊，进去之后呢，经过这个 p o c 内部的一些赋载啊， 经过他内部的负债，然后从什么从这个一号端子进来出来，然后再经过这个开关，当这个开关按下去了，经过这个开关，然后再回到什么？回到附近，电流的走向是这样的 啊，是这样的，让他形成一个闭合的回路，于是啊，因为有了电一号端子，这里有了电流，有了电流通过，所以说他就判断你这里啊就有输入信号了，那同时呢，在这里，这里会亮起， 这里需要注意看啊，这个零零啊，实际上就是上面的这个一号，这里这个零零代表的是一号这个段子啊，这个段子的话，我们在汇川里面他定义的程序里面定义的是叫 x 零啊，这个点叫 x 零。 那同理，我们看一下二号段子，二号这个段子也是一样的啊，也是一样，他这里也是接的一个类似一个按钮，是吧？ 那电流方式也是一样的，电流从这里进去是吧？啊？这里其实相当于什么？相当于一个公公共端这个二十四伏啊，然后呢从这个二号端子出来啊，当按钮按下来的时候，然后接通啊，接通之后呢啊，这个电流啊，就从二号经过这个二号端子出来这个按钮啊，从这里 啊，再回到了什么下面负极，于是二号这里，当你按下按按钮的时候，二号这里也会形成一个闭合的啊，回路啊，电流的回路，于是它判断二号这里啊有电流流过啊，实际上二号这里的话，它在程序里面它这个点啊定义的是叫 x 一， 用我们这个 plc 输入点啊，它都是八静止的，都是八静止的，然后是从零开始啊，比如说你叫 x 零啊，一直往下到这个八这里的话，它实际上应该是叫 x 七啊，就 x 七啊， 应该是 x 七，他的八进字的，没有 x 八的说法，八进字啊，没有 x 八啊，没有 x 八，就像十进字啊，十进字的话只有从零到九啊，十个数，那八进字的话就是，呃，从零到七啊，八个数。 好，那这是关于他的这个输入啊，我们看的是上面这一个啊，但是你看他下面下面还有个电源，下面还有个虚号，虚线的，他是虚线连接的电源，你就是什么意思呢？就是他自己表达的是两种方式都可以，你可以通过接上面这一种啊，电源的方式啊，你也可以接下面这种电源的方式。 好，我们把这个图擦掉，然后我们来进再进行讲解啊，先把这个图给擦掉，剪断啊， 好，擦干净了，我们接着来看现在它这个下面有虚线接的这个电源啊，也就是说什么意思呢？它可以用按下面这种接法，也可可以不用上面这个啊，我们擦掉啊，现在是这样的话，你看倒过来看，那这里这个 电源啊，你看黑色这边这边是负极，负极这边他接在哪里呢？接在九号这里了啊，那这么说的话，就什么输入这边啊？他相当于什么呢？相当于是啊，他这个输入的一个公共端啊，公共端这里接了什么？接了零伏，相当于他接了一个零伏， 那我们看一下他长长的红色长的这边这个正极啊，他过来什么啊？你要比如说我们还是以一号段子为例来讲解啊，过来进入这个开关，当开关按下一去的时候，然后电流通过这个开关进入我们这个一号输入点啊，然后再通过内部， 内部的一些内部的负债啊，然后再回到这个公关，然后再回到了这个负极，那这样的话就形成一个闭合回路。于是啊，我的这个点，这个点在程序里面叫 x 零， 虽然他是一号接口啊， a 组的一号接口，但他叫在这里面的 x 零， x 零啊，就会有信号。同样的，那这样的话，过来经过这个按钮过来这二号，那这叫什么？当他这个按钮按下去接通的时候， x 一 这里啊就会有信号啊，那以此类推， x 二、 x 三，一直到什么一直到到 x 七啊， x 七这样的八号台， x 七啊，它都会有信号。好，这是关于输入，我们来看一下它的输出啊，输出的话，是啊， 输出的话，我们看一下下面这个电源啊，这个电源你看啊，关于这个啊，你看注意看，这里是 t n t n。 我 刚我们刚说它是什么？它是漏型的啊，清洁款漏型的输出啊，我们看一下它漏型输出到底啥意思啊？我们来看一下，看一下九号这个点啊，这里接的是什么？接的是一个 负极，对吧？你接的是负极，那也就是说这里是零伏，所以像这里就可以理解成上面这八个端子的一个什么公共端啊。可以这样理解啊，不一定准确啊，但是方便你能啊记忆啊，方便你学习，那这里是零伏。好，那这样的话，你看啊，这边 旁边接了之后，上来这个进入一个外部的载啊，这是外部的载，不是 plc 的 载啊，这个外部的载是啥呢啊？这个可能是一个什么中间继电器的一个线圈啊，比如说这是个中间继电器啊，中间继电器啊，继电器， 然后通过这个东西继电器之后，然后再进来啊，进入这个 plc 啊内部啊，然后再什么，再通过内部之后，然后再回到什么它这个公共端啊，这个接零和这个公共端啊，然后回到这个电源的零户，这样的话就行。这个 p 的 回路啊。 啊，实际上里面啊这个的话输入跟输出不一样啊，这个输出啊，它进进去之后它不一定通啊，它需要什么？需要 plc 内部给它，给它这个点啊，呃，输入给它这个点信号的时候，它才会输，才会有输出啊，比如说这个点，这个点实际上我们在程序里面叫 y 点啊， y 零，比如说我们需要给 y 零 啊，死人啊，或者说给 y 零输出啊，给 y 零信号的时候啊，让应该还不代表它啊，应该是让 y 零有输出时， 有有输出啊，不是输出啊，有 y 零有输出时，然后这个电源才会从正极过来，经过覆盖才能进去啊，进去之后才能回到了这个公共端的这个零伏啊，才会最终回到这个电源的负极啊，才会这样 导一导啊。当这个 plc 内部的这个 y 零啊，没有给程序，没有给它输出的时候啊，它这里是不会有通，不会导通的啊。同样的，我们看一下下面这个这个二号，二号的话，实际上它是 y 一 在程序里面啊，那也是一样的，当这个正极啊上来经过这个外部覆盖啊，这个覆盖可能是中间继电器的一个线圈 啊，我一个中继线圈啊，简称中继啊，然后过来进入这个点之后呢，也是一样的，它需要在程序内部 使这个 y 一 有输出的时候啊，他这个他他这个内部这个电路啊，才会才会进去通过的吗？通过到这个 y 他 这个零浮的这个公端啊，通过这个公端才能回到这个零浮，再进回到这个附近，这样的话啊，他才会啊形成回路才会是有效的输出啊。 啊，这是关于外部的一些接线啊，下面这几个都是一样的啊，就不带继续讲了。然后我们主要看一下啊，他们这个 t n 和 t p 这两种的区别啊，这是 t n， 看一下 t p， 他 和 t n 又有什么区别 啊？我们先还是一样的啊，先把这边，先把我们画的这个图给擦掉，我们主要看它区别的地方啊，实际上他大多大部分是一样的啊，一样的啊，我节约时间，我就不用擦太干净了。来看一下这里 上面这个电源啊，这个电源你看是一样的啊，接法两边 t n t n 一 样啊，这个也是一样，都是一样啊， 啊，都是一样的啊，就是说你这边这个公端啊，这个输入点这个公端啊，你可以接二十伏的啊，也可以接零伏的，两种方式都可以啊，那我们看一下它的区别在哪里呢？刚才我们在看名牌信息的时候，它 t p t n 主要是讲的什么？这个是一个啊， o 型的输出啊，这个是圆形的一个输出啊，我们看一下它这个输出方面，它这个区别在于哪里啊？我们来看这个电源是怎么接的， 如果细心的话，你已经发现了啊，这个 t p 的 这种啊，它的电源红色啊，是接到这个公共端的啊，这个公共端只能接二十四伏， 这个针对 t n 的 这种啊，它这个点它只能什么只能接零伏啊？ 那像输入这边这个功能端的话，它是可以任意接的啊，你可以接，你看这里可以接二十伏的啊，也可以接零伏的，这边也是，你看这个九这个端子你可以接二十伏啊，也可以接零伏，就是两种方式都可以，但是输出的话它是固定的，针对 t p 这种它只能接二十伏，针对 t n 这种啊，只能接零伏啊，这种叫做什么？ t n 这种叫路形啊，这种叫做圆形啊啊，电源的源啊，圆形啊 啊，然后注意看一下它的，它这个电源电流轴是什么，你看这个公共端，这里接二十四伏，然后这边啊接的是零伏，那我们以这个点为例啊， 实际上那电流的流逝是流向什么？是从这个二二十五进去进入这公共端，然后当程序内部啊，要让 y 使 y 零，这个点点有信号输出的时候啊， y 零有信号输出的时候，然后电流才会通过从这个公共端啊，通过这个 y 零输出一个二十五的信号，二十四伏的一个电流啊， 你的信号也不错啊，输出一个二十伏的电流，经过这个负载再回到了我们电源的负极啊，这个负载啊，一样的啊，也是一个中继啊，你可以把理解成是一个中继，当然不，不限于中继啊，就是有很多种啊，当然我们常用的是中继啊。 好，那他都是中继啊，会给中继的线圈进行供电啊，给中继的线圈供电，那中继的线圈供电之后，他的常开触点会 c 和常闭触点会断开啊，这一块在我电工基础的合集里面讲的很清楚啊，如果不清楚的可以去看一下。好， 那同样的同理啊，这边这个，下面这个也是一样的，后面下面这个通道也是一样啊，上面这个通道是 y 零，下面这个通道是 y 一 啊，电流一样的，你看这个正极啊，这个公共端接的二十四伏，那当你程序内部使 y 零啊， y e 有 信号输出的时候，有输出的时候啊，那这里才会电流，才会从这里从这里出来，那经过这个负载再回到 电源的负极，这就是它的一个回路啊，其实不管是输入输出啊，它最终的形式都是以电流的形式啊，都是电流 输入啊，你输入信号它就是有电流，是吧？只有电流才会输入，那你输出一样的也是需要形成一个啊，有产生电流啊，它的底层逻辑都是要产生闭合的一个电流回路啊，需要形成一个闭呃，闭合的电流回路。好，然后这是关于它的接线啊， 啊，我们在这上面这些接线啊，这些接线已经讲完了，我们再看一下后面。好后面的话啊，关于这个输入信号啊，他有一个分类啊，我们再大概做一些简单的一些分类啊，这个分类不全，但是对于初学者来说啊，掌握这些已经够了。 来看一下这个输入信号啊，输入信号的话我们一般分无缘信号和有缘信号啊，这是两大类。什么叫无缘信号呢？无缘信号啊，简单来说就是说你外部接的这个东西他不需要再次再给他供电，比如说按钮，按钮里面的话其实他就是一个常开触点啊，可以理解成 一个常开触点啊，当然也有常闭触点的，他就是一个触点，然后啊我不需要再给他进行供电，那这种叫做无缘啊，然后这里啊，这里做的，这里不太对啊，这里不太对， 不存在什么 n p n 和 p n p 的 说法啊，两千字它只能说什么啊？只能说啊，低电频和高电频，因为本身它不需要，不存在 n p n 和 p n p 啊，两千字的这种传感器啊， 然后下面这是有缘的啊，有缘的话就是什么有缘的？就是需要需要给这个传感器进行供电啊，单独给他供电，不是单独供电，需要给他供电，供电之后它才有信号输出的啊，这种叫做有缘的啊，叫做有缘信号啊。 呃，然后有源信号的话，它有什么？有 n p n 型的啊，也有 p n p 型的啊，它们的区别就是什么 n p n 型的话，这个，呃，传感器它信号线输出的是一个低电频的信号， 然后 p n p 型的这种传感器，它信号线输出的是一个高电频的信号。这里所说的高电频，你可以理解成高电频就是一个二十四伏的正极信号，低电频就是一个零伏的一个信号啊，你可以这样去理解，也是可以理解啊，可以简单理解成它的一个零伏啊，可以简简单的这样理解吧。好， 然后我们看一下这个，这些这两千兆这些传感器啊，在这个电路上怎么接线啊？其实上面我们大概用用两千兆的话接线，其实就是跟这个一样的啊，其实你打造成这个就这个按钮，按钮上面他有两个接线柱啊，这是一个接线柱，这是一个接线柱啊， 一个接线柱他接到这个 plc 的 这个输入点，另外一个接线柱接到什么？接到电源啊？至于要接什么电源，取决于什么，取决于这个公共端啊，这个 plc 这个公共端接的是二十四伏啊， 那这样的话，你这个按钮啊，一端一个端子接到这个输入点上，另外一个端子就要接到什么，就要接到这个零符上面啊，另外一个就要接到零符，那假如说他这个公共端接的是零符， 那你这个按钮啊，一端接这个输入点，另外一端要接到什么？要接到二十，只有这样他这个输入点里面啊，这这里才会形成一个闭合的回路啊，形成闭合回路，然后他才会感应到有信号啊。 啊，这是关于两线字，那三线字的怎么去接啊？呃，再把这个节约时间，在这里我就不过多的赘述啊，因为三线字怎么去接的这个，呃，我在我的合集里面啊，我的那个电工技术里面，合集里面关于，呃传感器这一块啊， 讲的很细，大家可以去看一下，在这里啊，就不讲了。好，我们来看一下啊。呃，接下来就要进行讲解这个软件部分啊，那个昨天我已经讲过， 关于这个 p o c 这个汇川 p o c 这个软件的下载安装啊，我已经讲过，那今天就不再注注啊， 不知道的我去看一下我的上一集，上一集没有加在合集里面啊，需要自己点到我的主页去进行查找。 好了，这节就讲到这里啊，下节我们来讲一下这个 plc 程序的上传下载，还有这些操作界面的介绍。
