nx2206怎么设置标准尺寸小数点
大家好，呃，今天呢我们说一下这个尺寸的，就是说我们在草图或者说呃工程图中他这个标尺，比方说我画了一个草图，那么我在标尺寸的时候呢，比方说我点一个自由尺寸吧，我选中这个曲线 来，我们看到我们标的尺寸是二十八点九，实际呢就是说我测量的时候呢，这个我测它的长度， 那这个长度的话，他这个线呢？他是这么多，因为这个的话测量长度的话，小数后面的位数我已经给设置成四位了，那就是说考虑到我是主要做这个数控加工，他这边的话 机床的精度一般是到那个呃，微米级，那就是说你保留四位的话绝对够了，因为我们其实到那个精度 还在到零点零零一。那么比方说你做分析或者做啥的话，你也希望就是说我们在制图啊，在测量的过程中，我希望这个呃尺寸后面的这个小数位数的话，我希望那个他是那个 多一点。比方说你做分析的话，一般我们计算机去算的话，他是六位，对吧？我们做加工的或者做你做其他的，相应的话就是三位，那现在他末日的是一位，那我们这边的话有一个可以在这个首选项是在制图里面，不是在草图里面，是在制图里面点进去， 他有一个就是说有一个，这里面有很多选项啊，有这个常规啊，公共啊，你找到这个尺寸，尺寸里面呢有一个文本，文本这个单位里面有一个，就是这个单位，我们把这个给他改成三位，其实的话改成四位 最好，这样的话就是方便你在做的过程中呢，比方说像我是做这个加工的，我希望就是说，呃，看到就是我精度后面一位，这样的话方便我进行取舍吗？那我们点击一个应用，那么可以看到 这个反应稍微有点慢，那我再去测量的时候呢？这时候呢？他这个尺寸应该是会变的，或者说你刷新一下啊，我们再测量一下同一个尺寸， 我们斜着让他来一个，那我们这样吧， 这样测直接测一个线线的，从这个点到这个点，对吧？看他现在已经是四位了，那我们其实的话，我们首选项是 制图里面，这个是就是说你临时的时候更改，那帮我们可以来到制图里面，可以看到就是说他也是这样的，比方说这个的话，我们点一个快捷键地，我们调一下尺寸，他这个时候呢也已经就是说，呃， 这个时候的话，你先把你要捕捉的这个尺寸的类型捕捉完之后再去拖动他，他也是四位。其实的话这这个制图里面呢，你可以就是说比方说你到时候再改，比方说有那个 差的话，你比如说你到六级了，那这个时候呢？你的基本尺寸的话，不建议是我保留思维，但你要自己看的话，这无所谓。这个改法呢，就是说你每一次制图的话都要改，那还有一个方法就是说你改那个模板， 你比方说我先把这这个的话，我先给他关掉保存一下，一会还要用，那 我们打开我们的模板，他是在你的安装目录，我的扔在地板，然后我的是 ax 十一， 在这里面有一个。呃，这个就是本地话里面有个 prc， 这里面有一个孙抛剑，这里面有这个，我们把这个找到，这个就是我们建模的时候他的一个模板打开， 但这个其实前面的颜色啊和这个坐标系啊，这个颜色也是我改过的。我们点开首选项，我们点到我们的制图，其实这里面就有一点就是说不太好理解，制图的话，他既控制了草图，又控制了我们制图模块，所以这一块的话我们把这个一改成三， 点击确定， 然后保存，这个时候呢我们把这个 模板保存一下，好保存保存到我们那个陌路里面，这时候我们再新建一个，随便新建一个，但我们决定把随便搞一个，其实这个还这个保存到我那个安装木楼，这个不好啊，但我们就是一会保存它， 我们随便选一个面，然后点击确定，随便画几条线吧，我们测一下， 这样的话就测量一下，点个 d 也行，测验他的一个长度，我们可以看到，是吧？他现在已经是说是三位了， 当然的话你按照你的需求吧，你如果说做分期的话，设置六位，你看我这个的话，我做加工三位差不多也够了，我一般都是设四位，那你不我们也可以跑到这个制图模块里面去， 这是他家地，然后呢添加一个图纸，随便添加一个图纸，然后把这个方向改一下， 这样吧随便搞一个吧，发相是最好确定完成。 在这里面的话，其实他也就是说这个首选像制图里面他已经把这个啊这个整好，是一百一十一，那我们测一下他的这个这个尺寸吧， 我可以看到他现在这个尺寸也改了，反正他就是这么一个回事，就是说在我们这个通过改制首选项制图啊，你改模板的话，这样的话每次你在模板去制图或者画工程图的时候呢？ 呃，这个时候草图或者工程图啊，他这个小数为什么就自动给你那个啥了？所以说这个时候灵活的去过去使用的话，就是说你首选像制图， 这个时候改变我们的小说，为什么？比如测量的话，他是在这个使用工具里面，比如说在文件，在这个使用工具里面这个用户默认设置，那你改完之后的话，你再去那个啥一下，这个网上资料也有。那我们今天主要是想的话，就是说怎么控制我们这个 插入这个草图和我们这个工程图里面，他那个小数就是标的尺寸，他小数的一个位数，那也是根据你自己的需要吧。比如说你做加工的，基本上现在这个机床的这个进度，一般情况下零点零零一都已经是挺好的了。 你说一些金币机场，比如说你做玻璃的，或者做那个树枝的这些他可能会更高一些。那你根据实际情况来吧，你要我们做金属器加工的话，一般情况下他就是你后面三位觉得是够了，对吧？所以的话今天分享就到这里，好，谢谢大家。
粉丝107获赞637
相关视频
03:26查看AI文稿AI文稿大家好，我是西梦阿君老师，今天我们来分享的是我们 ug 画草图的时候呢，我们默认的话，我们把这个尺寸标好以后，我们双击他的时候，他是两位小数，其实他显示的是一位小数，我们如何把这一个尺寸呢？保留让他保留显示的时候保留两位小数呢？ 像这种呢，不管是 ug 哪个版本，他的末日设置都是在画草图的时候呢，他只保留一位小数，如果说是两位小数，我们要双击这个尺寸才可以看得到啊，他是四舍五入的，这个是六十二点三五，其实是六十二点三五，那我们这里显示是六十二点四， 像这种我们就要去干嘛？就要去来设置我们的这个默认设置，那么很多学员呢认为呢？就是在哪里呢？在我们的文件里面有一个什么使用工具，使用工具里面有一个用户默认设 点用红包。设置以后呢？在草图里面去设置，但是在草图里面是没有，大家都能想到，哎，这个，这个就是草图的吗？那我在草图去设置就可以了，这里面没有显示的保留小数，那我们一般在哪里设置呢？是在我们制图里面去设置， 制图里面设置的时候，而且你要干嘛呢？而且你要干嘛呢？要制定一个自己的标准啊，制定自己的标准点，制定标准 点这个标准以后，在这一个，呃，制图标准上面这边有制图标准，选择一个尺寸，尺寸下面有个文本，文本下面有一个什么，有一个我们的这个小数位数，小数位数保留两位点保存就可以了，或者刚才你保存好了，点保存就可以了。 点保存了以后呢？就这样呢？也还是不行。那还要干嘛呢？还要，首先接下来要干什么？要进入到我们的这一个 制图模块，进入到我们的制图模块以后呢？点什么？点文件？点我们的工具，点什么？点我们的这一个。呃，制图标准 看没有制作标准，点制作标准以后，我要把这个阿云老师的这个制作标准呢？该什么设置？为当前的点应用一下就可以了。好，那么接下来呢？再进入我们的这一个，呃，建模环境下面我们来画个草图， 点刺杆，点插入，插入下面有一个什么？有一个是草图，对吧？哎，我选择这一个面为草物平面九草的环境， 那么接下来我再画一个矩形，啊，我再画一个矩形，我们看一下，好，比如说这个数字我是多少呢？我要给一个八十点二三看，没有哎，点关闭，你看现在就显示八十点二三，那这个呢？比如说四十点 六二，你看四十点六二，哎，四十点六二。然后呢这里四十点六二，那他显示也是四十点六二微，我把那一个制图的这个小数点 标尺寸，这个小数点呢？他干嘛呢？保留两位小数，所以从这个地地方大家可以看得到，如果你们想让我们的草图呢，保留两位小数，不四舍五入的话，他的设置必须在工程图里面去设置，制图模块里面去设置，也就是说我们工程图标尺寸保留小数，小数 和我们的这个草图保留两位小数是同步的。同时你还在干什么？把它制，把它那一个工程图的制图标准要干嘛呢？ 制定为当前的标准，不然的话他也不能生效的。 ok， 那关于这个呢，我就分享到这里，如果各位呢，有什么不明白的地方，有什么不懂的地方，你们持续关注阿金老师，关注西门教育，关注西门工业网，谢谢大家。
133新梦教育
02:44查看AI文稿AI文稿ug 二二零六约束好不好用？我今天教你们唱征服，先确认一下版本，二二零六高版本绝对是存在优势的。 大家如果喜欢 ug 二二零六啊，可以在评论区留言或者私聊，我 看着这个气氛呢，跟大家整几段经典名句， 大丈夫身居天地之间，岂能郁郁久居人下？人生天地之间， 以忠孝为立身之本。燕雀安知鸿鹄之志。大丈夫之志，应如长江东奔大海，何苦怀念于温柔之乡？我堂堂丈夫，焉能 被义投定玉可碎而不可改，其白竹可焚而不可毁。其间身虽死，民可吹，竹伯也，又何聚哉？自古皆有死人，无信不立，被借得到人马，借不到人马， 都必将亲自为徒。将军之志亮，愿效犬马之劳。俺也一样。 感谢大家的支持，如果大家喜欢的话，点点关注！
940UG仿真一疯子
01:31查看AI文稿AI文稿这根线标注的是十，但是测量后可以看到只有五，小了一半，那现在就是要调整线条至合适的尺寸才行。点击菜单，在编辑中有一个变换命令， 隐藏坐标后，直接框选全部线条，然后点击这个比例功能，远点不动用正确的尺寸除以测量尺寸就是我们要的比例了。 点击确定后，图纸发生变化，然后点击取消就可以退出了。再次测量我们看到的线条尺寸就没有任何问题的。 这根线标注的是十，但是测量后可以看到只有五，小了一半，那现在就是要调整线条至合适的尺寸才行。点击菜单，在编辑中有一个变换命令，隐藏坐标后，直接框选全部线条，然后点击这个比例功能，远点不动用正确的尺寸除以测量尺 就是我们要的比例了。点击确定后，图纸发生变化，然后点击取消就可以退出了。再次测量我们看到的线条尺寸就没有任何问题的。这根线标注的是十，但是测量后可以看到只有五，小了一半， 那现在就是要调整线条至合适的尺寸才行。点击菜单，在编辑中有一个变换命令，隐藏坐标后，直接框选全部线条，然后点击这个比例功能，远点不动用正确的尺寸除以测量，尺寸就是我们要的比例了。 点击确定后图纸发生变化，然后点击取消就可以退出了。再次测量我们看到的线条尺寸就没有任何问题的。
05:27查看AI文稿AI文稿哈喽，大家好，这个视频呢就跟大家分享一下这个图怎么样编程呢？我们主要用到的命令呢是外进出车，还有退刀出车，重点呢就是退刀出车，因为我们的外进出车呢 一道工序是下不来的，对吧？我们我们这把刀是下不去的，这里九十度的，所以说我们要退刀，退刀来出车。好的，我们先点击这个应用模块，就跟大家分享一下，点击加工一下， 然后呢选择我们的模模板，确定，我们第一步呢还是给他建一个坐标， 建一个坐标，然后呢指定一下这个弓箭，你要圈啊 个弓箭呢，就指定哪个弓箭就可以了，确定这个毛胚呢，我就选择一下，然后安放位置安放一下，因为这些呢都已经跟大家讲过了，前面这这些视频我就不跟大家多说了， 这个直径呢选择五十一吧。好的，这个毛胚呢就出来了，点击确定确定。 我们现在正式开始编程了，我们第一步呢先创建工序，然后我们选择这个外径出车，先把它外径出车一下，先 选择我们的外刀，二零点八的吧，三十五度，二零点八的吹刀，然后呢这里选方 方法选择出车这个几何体呢，选择我们的创建几和毛胚这里。好的，我们点击确定， 我们第一步呢，先把这个切烧区域剪辑看一下，把不想要做的给他修剪一下就可以了，我不想要做到这里，点一下确定， 然后我们就生成，直接生成这个刀喽，哎，大家看我们这里为什么没有，没有下去，对吧？没有车下去，我们这把刀呢明明可以下去的，对吧？可以下来这里，但是， 但是为什么做不了呢？因为这个 ug 这个功能强大，所以说就这里有个变化模式，省略的话就是凹下的 来的东西，他是不会做到的，我们把这里改成为根据层就可以了，然后就做了，对吧？好的，大家看这里明显是做不了，对吧？这是没办法的用这把刀，因为根本上不去。 今天这个重点呢，就是在这里我们这个防用要用到这个防勾刀才可以能做到。好的，我们先这个外进出车就出去，好了，我们点击确定，现在呢我就跟大家讲一下怎么防勾出车。 好的，我们这里有个退刀出车，对吧？退刀出车就是这个命令，用到这个命令，然后呢我们选择一把退刀退刀的刀具。 好的，这把我们这里都不用改了，因为都都已经默认可以了，不用改，直接点击这个确定。 我们进来这里呢，还是显示一下这个切烧区，哎，大家看这里有两个区域，对吧？我们想要做哪个区域呢？就这个区域，所以说把另外一个给修剪一下就可以了，修剪一下选择轴上， 嗯，大家看现在就变了一个区域，对吧？这样的话就是我们想要的，没问题，确定我们直接生成这个道路，哎，碰撞，对吧？报警了，对吧？就是我们没有设定，没有设定这个 逼近点，没有设定这个逼近点啊，我们给这个逼近点设定一下，看一下还会不会报警逼近， 毕竟到这里确定再生成，哎，大家看现在就不报警了，对吧？好的，大家有没有听会呢？ 这个仿勾刀就是这样用的，所以说这个 ug 没什么难的，只要你从第一个视频看到我这个基本都学会了，没有什么难的。 这个反勾刀呢就跟大家分享到这里啊，这个反勾刀都不需要怎么样讲了，因为大家基本都会了，看过我的视频的， 如果大家需要后处理和模板的话，可以私信一下我， 房子走，对吧？今天的主要内容呢，就跟大家讲到这里的。好的，谢谢大家，希望能够给我点个赞和关注。
81数控吖辰

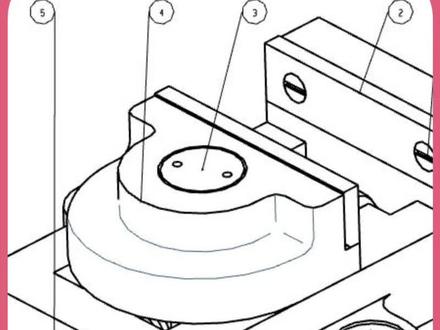

09:10查看AI文稿AI文稿在底座工程图各式图创建好后， 是标注线性尺寸， 继续标注圆柱尺寸， 视图尺寸的标注，继续在主视图中标注尺寸， 继续在半坡视图中标注尺寸， 完成所有尺寸的标注保存。
