圆锥圆管三通展开图画法

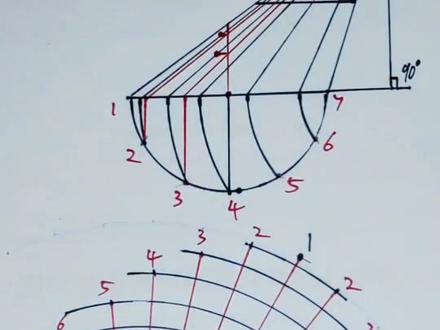

三通管的两圆椎管轴线相交于 a 角，如设置两圆椎曲面公切于一球面时，两椎管相交的相关线为两平面曲线。 在正面视图中的投影为两条直线。先按视图尺寸画出正圆锥的投影图，轴线为 o， 两端面圆的直径为椎管的中径尺寸。 d 加 t 和 d 加 t 做斜圆锥的轴线。 o 和端面圆的投影。 e、 f 以 o 为圆心坐正圆锥的内切圆，将轮廓线上于 r、 b 点 过亿 f 点座内切圆的切线交内切圆于 e、 f。 两点同时得到两轮扩线的交点。 a 和 g 连接 r、 b 和 e、 f 的交点地连接地点和两轮扩线的交点得直线和 d、 g 为两圆锥的相关线。斜交圆锥管三通中垂直圆锥管的展开图如图所示。图中两圆锥的相冠线为 a 和 g、 d， 画法如下， 放样图中将下端面半圆周六等分，先做出整圆椎管的展开图形， 并在展开图中做出十二条等分线。在放样图中连接 out 并延长交端面线于八点或这点做端面的垂线。交半圆周于八点。 在展开图中以四为圆心，以放样图中四和八点间的弧长为半径画弧交底源展开线上 得到八分点连接欧巴过下端面半圆周上各等分点做底缘投影线的垂线过各点连接欧点的各塑线。 在相关线上交的 r、 g 点过 r、 g 点做轴线的垂线，在左边轮廓线上得到 r、 g 个点过这些点油为圆心画弧再展开图中和各等分线对应交于 r、 g 个点 光滑连接各点即得到的曲线组成垂直圆椎管展开的开孔图。斜交圆椎管三通中斜插圆椎管的展开如图所示。 图中两相关线的投影为 r 和 g、 h。 画法步骤如下，放样图中，将上端面半圆周六的 等分向端面线做垂线，相交于个点，将个点与凹点连接并延长，与相关线交于 r， b， c， d， e， f、 g、 h 个点 连接后，交上端面线于一点过。这点做端面的垂线，交半圆周于 h 点做上端面的展开并十二等分。 在 c 和 d 等分间取出放样图中 c 和 d 等分间的弧长得到 h 点，将各等分线延长 过相关线上。啊。 b， c， d， e、 f、 g、 h 个点做轴线的垂线，在圆锥轮廓线的延长线上交于个点过。这些 点以 o 为圆心画弧，各弧在展开图中与各等分线对应，交于 f、 g 个点，光滑连接各点即得到的曲线组成斜插圆椎管的展开图 啊。
粉丝1119获赞4608
相关视频
02:36

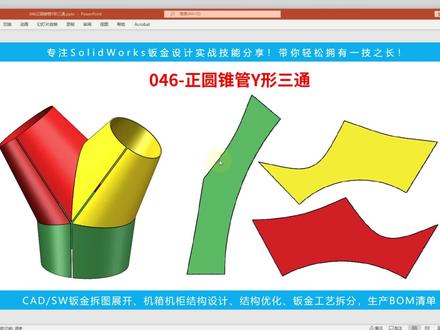

01:09查看AI文稿AI文稿大家好，我是万老师，下面带来的是第四十六个案例，正圆锥管歪形三通，左侧为创建好的板筋模型，右侧为展开图， 方法还是相同，使用四季剑魔得到外观，然后用钣金功能将其做成钣金剑，就可以展开下料了。 再然后呢，这里是他的理论计算方式，想学习的可以截图之后慢慢去看。我们到软件当中来看一下，由于他的步骤非常之多啊，我们就不单独一个一个去展示了，我们给大家看一下展开之后的效果。第一块红色的解除压缩， 这，这是绿色的啊，这是他解除压缩是这样的，我们给他压缩回来，然后这一块是红色的，选中啊，你可以看到哪一块啊？解除压缩，这就是红色的效果，不想看就收回来。这一块是黄色的 解除压缩好，这是他的展开这个效果。由于这个步骤是比较多的，我就不在这里一一展示了。点赞加关注，在我主页有更多精彩内容教学，如果想要学习完整的建模步骤，可以在评论区留言告诉我。
03:21查看AI文稿AI文稿圆管三通，内壁贴合外壁流焊接缝隙如何绘制呢？解决方法一，绘制横管零件方法一，外部绘制并导入，在 solid work 里绘制如下视频所示，横管零件保存为 i g s 格式零件后，再使用 t p s t 导入零件，导入时勾选泊口。 方法二， tab 四 t 里绘制零件在 tab 中里绘制横管零件，操作步骤如下视频所示，绘制后点击生成括口。 二，绘制竖管零件方法一，外部绘制并导入，在 solid work 里绘制如下视频所示，横管零件保存为 i g 字格式零件后，再使用 tab 四十五度勾选括口，在主界面选择切断线，叠加 a 轴，四十五度勾选自动调整轨迹。 方法二， tips t 里绘制零件，在 tips t 里以斜切断线的方式绘制竖管零件后，点击生成坡口，在主界面选择切断线，叠加 a 轴，四十五度勾选自动调整轨迹。
02:37查看AI文稿AI文稿今天我们讲圆管直角三通的话，我们先看主视图，这是一个 fair 表示，底下是一个圆管，上面 fair 表示他是也是圆管，他是中心线，是垂直的，他是直角的，那指定臂量大，他们是意境的。 我们现在害怕上面部分的展开图，第一步先把中心线延长，再绘制一个中心线，把这个直径 就是上圆管的投影，我们现在把这个圆进行十二等分 圆依次投影到图上， 为了便于我们绘图，我们把它编号， 我们会展开图时候把前半部分展开图一画，后面都是相等的，我们先绘制前半部分的展开图，这部展开图把圆等分圆画过来 六份， 那么就连线延长， 把身边号写上， 注意开始截长，从这上平面到 交线接二点，同样 左边，同样画法， 而且光滑廉产， 这就是我们的展开图的图形，这就是我们按展开图图形裁下来的图样弯形后的效果。
232钣金放样清风剑老师
02:59查看AI文稿AI文稿像这样的一个真圆锥，一个斜圆锥组成的水壶要怎么去做？展开图接下来手把手教给大家。首先按老板娘给的图纸，用一比一的比例画出组四图，画出圆锥外轮廓线， 画出斜圆锥外轮廓线，接着需要画出它们之间的结合线，也就是相关线。这里用到的方法是辅助平面法，在合适的位置画出三个平面，去切割相关题。 由切割平面与斜圆锥中心线的焦点往下引垂线，画出俯视图。切割平面所产生的实际轮廓形状。为了避免后续线条过多移向四线，我们可以画出两条圆弧产生的焦点。 由俯视图焦点往上引垂线，得到主视图相关点，连接各点就是主视图相关线。 画出斜圆锥俯似图底部圆，并进行八等分，由等分点往上引垂线连接顶点与底点，就是主似图。斜圆锥外表面素线 旋转底部竖线到祖四图，连接各点，得到相应的时长线。截取斜圆锥素线时长画弧。截取底部圆周八等分弧长画弧并产生焦点。这里八等分弧长可以通过计算法量取。由素线五往素线一依次画出， 连接顶点与各焦点，得到斜圆锥整体展开，由相关点引平行线对应到时长线标上序号，方便理解。截取素线四、上低点时长。 截取素三张上 c 点时长。截取素线二上低点时长。截取素线一上 a 点时长。 然后依次截取斜人椎切口位置适当线对应到展开图上，用光滑的曲线连接一个点，得到斜人椎虎口的展开图。接下来做真圆锥部分的展开，截取主次图斜边长度，画出圆锥台整体展开， 接着画出佛式图相关点所在的素线，截取素线底部圆弧长度对应到展开图上。 注意要分清每条素线对应的位置。依次截取圆弧长度，连接顶点与底点，截取相贯点 a 素线实藏， 截取相贯点 b， 素线实藏，截取相贯点 c 素线实藏， 截取最高点 a 素线实长。方便大家理解标上对应的序号。用光滑的曲线连接各点，得到正圆锥部分的展开图。 最后我们剪下来成型对接以下，哎，我们看如果是利用铁皮，可不可以用来当水壶，关注我学更多！
1289铆有易焊
04:52查看AI文稿AI文稿今天我们来看一下圆管三通的这种结构线的展开方法，那由于最近有些朋友呢就问及板后的处理方法，我今天就把啊我们直径二幺九的接管和直径三角的接管都做了一个板后处理， 那图中我们看到我们是二幺九的结果是五个的板后，我们直径三二五的结果是十个的板后。那我们做展开的时候，由于我们的支管二幺九的结果和三二五接触的实际点为我们的三二五结果的内壁， 所以我们展开的时候三二五接管内壁的实际接触点来做展开。那接下来我具体画一下展开方法。 首先呢我们可以把我们主视图和左视图这个八九九结果的圆珠断面，我们做一个六等分，做六等分以后，我们可以 在我们左视图上把这个等分点向下引垂线交于我们三二五接管的内壁， 就是内径啊，由于他两边对称呢，做一半就可以。然后呢有所视图呢有各个结合点向我们主视图做水平线， 我们以内壁的接触点向主式头型视频下，然后把我们主式头的二十九结果呢也做一个六等分以后把我们的等分点向我们的三五接管做一个延长线， 这是我们三二五接管的内壁啊，这时候我用雁塔取向连接一下， 让大家看一下我们二角结果的实际长度呢就有了，我们只需要把每条线的实际长度 放在我们所做的展开图上就可以。那我们既然我们做了板后处理，我们就当成二幺九的接管和三二五呢，他同样都是为我们自制的管件，那我们展开的时候就要做一个啊 板后的处理，就是以中径展开二幺九呢，我们剪一个皮厚，然后乘以我们的圆周率为六百七十二点三。 接下来我们画一下重点说一下开孔图的做法。由于开孔图呢是我们三二五接管的外壁和我们二幺九接管的外壁相结合，那我们以内壁来实际做展，做开孔图呢，就会有一个偏差，这个时候怎么样？这个时候我们就把我们 展开长的这个圆弧线给删掉，我们以接管的外壁接触点再做一次水平线， 这才是我们开孔图的位置，然后我用亮条曲线再连一下， 大家能够发现这是我们二幺九的接管和三五接管外皮的实际接触点， 然后我们就可以做开孔图了，我们三二五的结果呢，同样为自制的管件，那我们就是以中径展开，就是三二五减去一个十毫米的皮厚，然后再乘以我们的圆周率等于九百九十长。 当我们做展开图时候，我们要找出一个地方，就是我们要找出我们二幺九接管和三二五接管实际圆弧橡胶的长度， 我们最远端的圆弧长呢为一百二十点二，我就可以在我们结果的中心线上我做一个偏移，为一百二十点二 啊，改一下颜色。第二点呢，实际接触点的弧长呢为一百零一点三啊，同样把中心线偏移一个一百零一点三， 那最近的等分点接触的实际弧长呢为五十五点八，我们同样偏移了五十五点八 啊，这个时候通过我们主视图，我们接管外皮的这个结合点向下引垂线， 然后我们用样调取现把我们的快拱头盔连接起来， 就完成了我们拍滚图的画法，大家会发现它很像一个鸡蛋的形状，并不是一个腿， 小伙伴多余的相当擅长， 这样我们开孔图的画法就完成了。我们是通过二幺九的接管和三二五的接管的内壁接触点为我们二幺九接管所有等分的总长度。 二九的接管呢，我们以中径展开，三五的接管我们同样与中径展开，但是我们开孔图的画法是以我们实际外皮接触点为开孔图的画法。这样呢，我们就可以做一个样板，在我们三二接管的外壁上来画一个开孔图，完成组队。 好，这就是圆管三通啊展开方法以及推广图的画法。
445微风钣金展开
00:31查看AI文稿AI文稿此构件为斜圆椎管酷刑三通放样下料，只需要根据构件说明输入三通大端内直径椎管一小端内直径椎管、两小端内直径椎管、一高度椎管、二高度 锥管、一偏心量锥管二偏心量板材厚度、圆周等分数。然后点击绘图就可以得到展开图，展开图是可以直接打印的，另外如果想数控下料的话，还可以一键转到 cad 图形。
03:10
01:48查看AI文稿AI文稿大家好，我是万老师，今天带来的是第三十九个案例，斜圆锥管酷刑三通。 左侧为创建好的钣金模型，右侧为展开图，对应颜色为同一个弓箭，红色就是红色的展开图，绿色就是绿色的展开图。 之前在建模的时候，大概率我们用到的方法是第一种，使用实体建模得到外观切除，焊缝用钣金功能转换成钣金，然后去进行展开。 但是今天我们要用到的是第二种方法，使用钣金功能建模得到钣金件，在已经可以展开的状态下，通过检查料得到外形。思路就是这样，理论技 计算方法，大家可以看这个，想学习的可以截屏之后慢慢去看。我们到 sorry box 当中来看一下做好的效果。由于建模的步骤呢耗费时长比较多，我这里就不单独去展示了，给大家说一下思路。 思路是这样的，首先我们用放样折弯得到红色的外观，也就是普通的斜圆锥钣金键，右边也是一样，然后再用放样切除把多余的切掉就可以了， 操作两次即可。方向折弯切除，方向折弯切除即可得到当前的效果。如果没有基础的小伙伴看到这里不太明白，可以在我橱窗去购买 s w 建模实战班学习，之后建模你就会得心应手。好，我是万老师，点赞加关注，在我主页有更多精彩内容教学。
03:06查看AI文稿AI文稿今天我们讲三通补料展开图的做法，这是一个三通圆形的三个方管的三通，为了便于液体的流动，我们需要给这做一个补料，形成比较好的流动方式。那这块补料展开图怎么做呢？第一步我们先分析图形， 这三通补料这一段是一个三角形，是一个平面三角形，这块是一个圆弧底下部分圆弧构成的。那根据我们的图形分析呢？我们先开始做图，第一步呢，我们先画一个中心线 定位置。第二步呢，我们需要给原等分 门口，我们需要推平行线， 椒鱼 这个母线位置， 快推平线， 我们先开左图，一画图丑，从这斜长 推平线，线从这开始结， 把这个连起来， 这个三角形就是我们这个三角形的实形。下来我们把这圆整分圆的圆弧接管， 在引线，把这段接过来， 再进圆弧 推平行线， 这个接过来， 再剃圆弧，一二三一二三， 再推平一下， 把这个光滑连起来。对，我们是这半拉的来开图，他还有另外一半，我们要对称画，继续 把这段线接过来， 把这截过来， 把这段线接过来， 再接摇壶。 这道题结果了， 先连起来， 我的线光滑连接， 这就完成了。我们三通补料图一二三四五六，这就是我们三通补料的展开图下料后的图形。
04:57查看AI文稿AI文稿今天我们讲圆管和圆锥直角三通展开图的画法，我们先看图，这是一个左视图，这是个圆管，这是一个正的圆锥台，这两个香蕉。我们要画这两张图，画这张开图的时候，我们第一步需要画出这个相关线的位置， 现在我们开始画图，第一步呢，画出他的交线，中心线延长，把两个棱线延长， 求出圆锥边边线与中心线的焦点。朵式图同样下来，我们把鱼 圆这个圆上口等分， 等分后推线与上圆口的交线延长，交点 与这个点等分点的隐藏线。主视图同样这个线 他的延长线，那么其实这两个线叫他投影线， 做左视图位置投影过去 交于圆上。我们现在可以们做投影线，这个点投影过来，这几个点与焦点光滑连接起来， 就是这个图形的相关线。咱们看这边相关线 光滑年轻， 这就是我们的这个涂墙外线，上半部分省略不画了，我们画完山外线以后就可以做头发展开图， 为了变化的我们编号，我们从一点开始画一点截，这个长度，从焦点截到一点的距离， 下一步从这截到上圆口的尺寸，斜边截着尺寸画圆弧，同样把它等分并做扇形图 连起来，便于记好重要线一二多出来一点，就在这 二点，我们需要求二点，二点呢，我们需要把二点的线做弧长，圆心上 推上去，与这个平二点的平行线相交连起来， 这是扇形发球试长的方法。时长二点，求三点一样这个线转过来推上去，到三点做平线 连接，抽出三点的位置，四点一样推上去，再点平线， 焦点连接三点和五点，二点和点时长相等，我们只要切切块， 左边同样线光滑，连起来 是我们弯形图下料后的图形，这是我们弯形后的效果图。
