05:38查看AI文稿AI文稿接下来呢我们来学习啊，这个补画三十图，这个补画三十图呢，相对来说就是稍微有一点点难度，因为他线比较多啊，线比较多。 好了，接下来呢，我们看，而且呢他有斜线啊，只要出现斜线，就说明他是斜着切的啊，有斜面，所以画的时候相对来说，你看主视图有斜线，俯视图还有斜线啊，相对来说呢，就稍微复杂一点啊，所以接下来我们看这个图形， 我们首先呢啊，通过观察之后呢发现啊，这个图形基本上啊，他的左视图的外轮廓都还在啊，因为这里切到了这里啊，后边还有这个， 而这个切的是这边他的种子宽也还在啊，所以我们先来画一下他左视图，根据投影规律，先把高频旗和宽箱等交 插的位置先给他画出来啊， 好，宽，向道最后边 最前边， 从这个位置画上来， 从这个位置也划过来。 好，画完了之后呢，我们这里 交叉的这个形状啊，是我们要的啊，我们先给他加粗一下啊， 好了，把这里多余的擦一下 这顶上，为什么我们没有加粗，因为这里呢有缺口啊，要注意有缺口啊，就是这个缺口，我们呢一会啊，这些线有的是不要的，所以顶上呢，我们先不加粗他啊，好，接下来我们考虑啊，接下来我们考虑这里 这个槽啊，你会发现啊，这里没线，这里没线，而且从主视图看，这个虚线是从上到一直通到下头的啊，是个通槽啊，是个通槽，所以对应着呢会看啊，这里除了切后边的通槽，在这个位置呢，大家看还有一个平着的 这个位置，他对的这里啊，他对的这一块，而且他跟我们右边这个槽呢，切的也就是这一块和后边这个槽是宽窄一样的啊，宽窄一样的，所以对应着我们先把这个缺口的位置给他画出来啊， 好，这个缺口的话呢，我们画的时候啊，唏嘘线高平齐过来啊，要注意，中间这呢是有一条线啊，我们先轻轻的画啊，这条线画过来之后呢，他有多宽，他取决 学于辅食图，要注意啊，这个草它的宽窄是一样的啊，我们来画一下啊，往后往前一样的啊，从这个线呢往前 往后啊，把这个点呢给他找出来啊，给大家看一下清楚一些啊，要不我手挡住看不见了啊，好，找见这俩点之后呢，这个位置大家一定要注意啊，上边呢露出来的是实线，而下边呢是 细虚线，所以我们呢这里是实线给他画上啊，往下边画的时候呢，他是 洗虚线啊，一直画到底的啊，一直画到底的好，紧接着这边也是上面呢 舌粗实线的啊，粗实线的往下脑舌细虚线的啊，给他画出来 好了，这是细虚线的啊，所以上边的是有缺口的，就是这个这一块高平起过来，中间这呢那条棱线我们可以看到啊，所以先给他画上啊， 好，这个棱呢是看见的能画上的啊，所以我们呢把它画出来顶上接着看啊，我先给大家连上啊， 这是我们为什么刚才没有把它整个都加粗，因为中间切了之后他没有了，不要好了， 这是上边啊，我们现在呢只是右左边这个没看啊，只是看这个细虚线和这条细虚线就是后边这一块也一定要注意啊， 这一块都没有了啊，就中间这个还包括后边这啊，他是没有了啊，就中间这一块是切到了这里，而后边呢，整个切透了啊，整个切透了。好，这是咱们的这个视频啊，这个 三是图，现在呢，目前我们先不画到这里啊，不画到这里，一会呢我们来看一下左边啊，分着来画，看他的左边是什么样的。好，这个呢，视频录到这啊，希望呢对大家有帮助。
1833机械制图
05:32查看AI文稿AI文稿好，我们来看一下第一小题啊，这一题是根据平面的两式图补画第三式图尺寸，从图中量取去整数，这个尺寸我们就直接对应的这个地方的长度、 高度以及对应的宽度就可以了。那么我们在这里的第一步先做的时候，肯定是来利用他们的三十度的投缘规律。第一个叫做高平起，我们可以将底面的这条线啊，主式图底面的这条线 与左视图底面的线是平齐过来啊，任意的画以长度高度方向也是这样子的 啊，高的方向很高，也可以任意对应的这个长度定义到这边来，由于他是一个有中心线的啊，那左右就是对称的主式图，辅式图呢，他也是左右对称 对应的，他也会上下对称，这里都有中心线，所以我们呢，在画的这两条线的任意位置啊，任意位置 也可以画一条中心线，这中心线轻轻的啊，用细点画线画出来就可以了。然后再利用宽相等的原理，我们可以在 左试图俯视图这个位置找到对应的中点两曲到上面的距离，或者是两曲到下面的距离，他因为他是对称的啊， 直接两句就可以了。那我就以刚才画的这个中心线与底面这条线的这个交点，在右边找一点， 在左边这里也找一点，找到这两个点就是对应的他的这个宽度啊，也是这边的这个宽度，两边都可以啊，两边都可以。 然后主视图对应的也会有啊，俯视图这个地方对应的也会有一个终点啊，这个终点，那么这个终点对应的在视图，在主视图里面去对应的这个终点，我们直接 将这三个点对应的连接起来，因为我们从左边看啊，看到底面的这条线，也可以看到这条棱线，也可以看到这条棱线，同样的也可以看到这个点， 那这个时候我们找到这个点， 找到这个顶点， 然后直接这边也是这样子的，党总再来判断一下，看看 他是不是这样的一个图形啊。从左边看过去，能够看到底面的棱线，能够看得到顶点与底面的 靠前面这个点的这条沦陷，也能够看到这条沦陷，然后其他的结构都被这两条沦陷啊，这条沦陷挡住了整个这个鞋面， 这条沦陷挡住了整个这个鞋面，以及背面的这个三角形，是被前面这个三角形所挡的，所以我们经过分析，他就是一个这样的三角形的结构，那么这个时候我们就可以将多余的线进行擦除 啊，底面的这个长度太长了，可以擦掉啊，顶面的刚才找到这条线，其实他就是一个点来的，多余的线擦掉好，这边也有多余的一点点， 画完以后好将弧面整理干净，然后粗实线，用二逼的铅笔进行加粗， 加粗的时候一定要注意啊，相当于是在原有的线的基础上进行一个描伸，所以这两条线呢必须是重叠的，不要有连接痕迹或者重叠的这种痕迹 啊。现在我们看得到这条线啊，连接的时候就出现了一些小的问题，就是没有叠在一起啊，没有叠在一起画的时候 一定要注意 好加粗，加粗完以后啊，整个图形就 ok 了，然后中心线呢？ 细点画下来的啊？细点画下来的这个图形呢？就基本上完成了。
1034米爸
04:40查看AI文稿AI文稿好，接下来呢，今天我们来学习一下这个补画第三视图的啊，补画第三视图的这个题型呢，大家要注意啊，是咱们机械制图里边非常重要的一个内容啊，非常重要的内容，而且呢学这种图形的时候，大家不能着急啊，不能着急，因为 一开始的时候你对这个图形啊，也就是说大家的空间想象力呢，可能比较啊，没那么好，就是稍微有点差啊， 所以你要是学的时候，一开始我们就从简单的啊，简单的开始，慢慢的啊，慢慢的来建立我们的啊，三维立体的啊，空间想象能力， 所以我们学习基业制图这门课呢，大家不能着急啊，不能着急。好，接下来呢，我们来看一下这个图形应该如何来画，也就是不画三式图 的思路啊。首先第一步你要想一下他的立体形状大概是什么样的啊，完了之后，接下来我们再来补，补的时候呢，就根据投影规律啊来补就可以了啊， 所以首先第一步，不管你会不会画啊，一定要注意，我们呢要按投影规律把它的外轮廓啊，先从外轮廓开始给他画好，首先呢长对症 好，这条线给他做过来，再宽相等，把外围的轮廓也给他做出来啊， 好，这是相当于物体后边这个面啊，把前面的面也给他做出来。 好，接下来我们先把这个要的这个长方形一定要注意啊，这个位置是唯一的，就是咱们的啊， 长对正，宽厢等对下来，这个形状啊，他是唯一的，只能画在这个地方，你画别的地方就不对了啊。好，我们先把这个外轮廓给他画出来，因为通过观察啊，我们发现我们这个外轮廓他是要的啊，他是有 有的，所以把这个线子都给他连出来。 好，连完了之后呢，我们接着来观察啊，这里呢 有一个啊，有一个线就是这个位置，一定要注意和这个位置呢，他不在一个面上啊，不在一个面上，所以对应着啊，我们呢把这个位置先给他来画一下啊，这个位置先来给他画一下他的宽度，从后往前量这么多啊，好， 从后边往前面量，找见他的宽度啊，对应着这边也是从后边往前面量好了， 我们这个线到底画到哪？我们来看一下啊， 就是凉了咱们就不去做啊，其实从这倒下来倒过来也可以啊，我们用圆规找着这个点了，直接用它就可以了啊，好，往左边画 好，这条线画的时候呢要注意啊，我们到底画到哪里啊？画到哪里？接着在这啊长，对正要注意啊，有一条线啊，长，对正有一条线。 好，对齐了之后呢，我们把这条线啊给他画上啊， 好，这条线画完了之后呢，紧接着啊，我们一定要注意，这条线到底是哪里有啊？到底是哪里有？
664机械制图

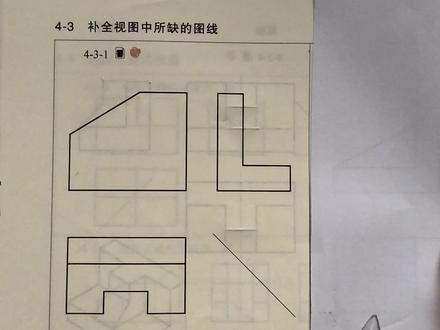

05:46查看AI文稿AI文稿接下来呢，我们来学习一下啊，学习一下不画三四图里边所缺的线啊，这个内容呢，对于我们机械制图里边是一个重点的啊，是一个重点的，所以呢，需要大家啊，需要大家 是咱们的重点内容啊，我们呢需要大家啊，把它掌握啊，需要大家把它掌握，所以接下来这种题型呢，就是对于大家来说相对还是一个啊，难点还是一个难点，所以接下来呢，给大家说一下，我们如何的快速的把这个图里边呢补全了。 首先第一点啊，大家呢，在脑子里边一定得有这个大概的啊，大体的，他的立体图是什么样的啊，立体图是什么样的？接下来我们补的时候就根据投影规律来补就可以了啊，所以补的时候，首先 我们呢从主视图里边看啊，一个斜直面和一个斜面啊，咱们说过了，直要是直的和斜的相交，他肯定有交线啊，所以高拼旗好对应的左视图啊，这个地方呢，高拼旗划过来，这有一条线啊， 补上就可以了，大家注意啊，粗实线咱们不做辅助线了，知道从这里高频起对过来的就行了啊。紧接着再看啊，他呢主视图看从上往下看的时候，也是一个直面和一个斜面的胶线，所以对应着呢，我们俯视图 也有一条线从这个地方对应下来啊，好从这对应下来啊，他这里呢，也给他补上一条线啊， 好了，俯视图这里啊，也补上这条线啊，补上这条线，他是一条 直线啊，给他画下来好，有的同学可能会说到了啊，那为什么我画下来之后我都知道他在这边还是接着往下画呢，这通过需要看，大家会发现啊， 这个高的地方对应的是这个宽度，他是呢，在相对来说在物体的后边啊，物体的后边，这边呢是物体的前边啊，是物体的前边，所以他在后边，所以我们常对症画下来之后就是这条线啊，这条线 好，紧接着再来看啊，通过主视左视图啊，左视图从前往后看，注意这个左视图啊，你会发现啊，他这个面和这个面呢是不平齐的啊，不平齐的也有这个的 靠前，这个靠后，所以对应着呢这个位置啊，我们呢主视图一定要注意啊，宽窄发生变化，咱们也是需要补线的，所以在主视图这个位置呢，我们需要来补一条线， 好了给他补出来啊，补的时候这个线大家一定要注意啊，不能长也不能短啊，一定要让他整好呢，到了轮廓线上就行了。 好，这三条线呢，我们补完了，紧接着呢，再来观察，大家会发现这个图形呢，他有一个缺口，俯视图啊，这有一个缺口 对应着，大家要注意啊，这个缺口啊，是在前边啊前边，所以我们画的时候呢，他有两种方法啊，你可以用圆规直接去截取 这个尺寸在左视图呢找出来，也可以用它给的四十五度的角度线啊，来画一下这个线啊，好，辅助线做过来之后到这个位置啊，注意他呢，是 这下边是辅助线啊，轻轻的坐上他啊，好，这个辅助线呢，也轻轻的给他做过去啊，最焦点画的啊， 有点不太正，好在四十五度角度线上啊，所以给大家重新做一下啊， 让他一定是整好的啊，你不能说我多了，少了，那就不对了啊，好，这回整好 啊，上面这条线呢，大家要注意，它是一条细虚线，所以画的时候呢， 好了，他是一条细虚线啊，细虚线好好，紧接着呢，这条线画出来了啊，所以这里的辅助线，我们图形里面呢，大家尽量的不要留啊，不要留， 补了一二三四条线了啊，我们接着看这个缺口呢，在主师图对应的线也没有画出来，所以常对正啊，把这条线就跟这个口位置对齐了，他啊，接着在主师图把这条线画出来。 好，右边这个线缺口的好，也要给他画出来啊，也要给他画出来，所以大家的工具一定要注意啊， 咱们画图工具一定是得好用啊，不好用的话呢，最终大家画的时候那个图要注意啊，也不是特别的好啊，特别的好，所以我们呢，大家买到的那个画图工具也很关键啊，有的学生那个圆弧怎么也画不好，因为你的圆规啊，就不太好用。好， 好了，到这块为止呢，我们这个图就补完了啊，一定要注意。最后呢再对一下啊，看看你补了几条线，一条线，两条线，三条线，四条线， 这是三条，四条，五条，六条啊，一共补了六条线，所以这个题补完了呢，他，是啊，六条线啊，补完了是六条线。好，这种题型呢，是截肢图里边一个重要的内容啊，希望呢对大家有帮助。
959机械制图

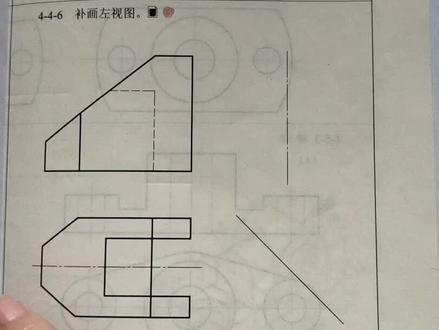

06:41查看AI文稿AI文稿好，接下来呢，我们来练习一个补画第三试图的啊，这个呢是给了大家主左试图啊，根据两试图来补画第三试图。 所以呢，我们要先画一个四十五度的角度线啊，要先画一个四十五度的角度线，大家画的时候呢，尽量用咱们那个四十五度的三角板啊来画就可以了啊，那四十五度三角板画 好，现在呢，我来给大家画一下啊，我来给大家画一下，我现在呢就是拿了一把尺子给大家画的，一定要注意啊，大家画的时候呢就尽量的啊，咱们用四十五度的三角板来练啊，四十五度三角板的画的比较规范啊，画的比较规范。 好，接下来呢，我们在这个位置啊，来画一条四十五度的啊 角度线好，画好这个四十五度的角度线之后呢，我们就可以来做图了啊，可以来做图了，好，稍微往上一点啊，好了，这是四十五度的角度线， 四十五度角度线，接下来呢，我们画图的时候，他是符合投影规律的啊，三视图的投影规律就是咱们说的长对正高平起、宽向等，所以我呢先把这条线画下来啊，画的时候先轻轻的画啊， 不要画的特别的显啊，这个位置也是轻轻的先把它画下来啊，好了，这是长对正画下来了，紧接着宽相等也要给他画下来，这边呢，宽相等 好也要把它画下来，画下来之后呢，从这个位置啊拐过来，大家看啊，这个位置我们拐过来 好，还有上边这个位置拐过来 好了，它的目的呢，就是为了我们找着这个交叉的地方啊，就是长对正和宽向等相交的地方 好了，这块呢，我们就把这个长对正的和宽厢等的外围的轮廓就给他画出来了啊，这是咱们要的那个轮廓线啊，一会呢给他 加粗，就是这块啊，橡胶的地方，接下来呢，我们再来看啊，再来看他呢，开了一个这样的槽啊，这样的槽，所以接下来呢常对症啊，我先往下画他的线啊， 对齐了在下边画就好了啊，不用从这引了，因为每一条线都引的话呢，他比较乱啊，你把它对齐了，知道画的是这里啊，我们在下边画啊，因为现在不到他的长短啊，先给他画出来 好，这个位置也是啊，长对正，画下来还有下边这个里边这个短的啊，也给他长对正的啊，画下来这边这个也是 好，也给他长对症的啊，画下来啊，画下来，画下来之后呢，一定要注意高拼 起啊，上面这个对的这个宽是这里啊，所以我们呢也是啊，给他画下来 好从这里呢引下来之后从这拐过来，画每一条的时候啊，一定要给他对齐了，好了，这是我们的啊， 过来啊，是边上一定要注意啊，这是这个高的，这个边上画在两边，大家看啊，这条线和这条线是高的地方啊，我们画在 两边啊，画在两边好了，紧接着呢滴的这个对的是凹槽，对的是这条虚线，我们把这条虚线呢也给他对应过来， 好把这个虚线呢也给他对应过来， 他呢对到第一的地方是中间啊，我们给他画到中间的地方啊，画到中间的地方 好了，从这个地方呢也给他对过来，我们画在中间的地方啊，中间的地方 好了，接下来呢把中间的这个跟他连一下啊，就是你现在刚才的时候不知道他是多宽，所以我们画下来的时候，这个长短画的不不精确啊，现在知道画到哪里了，给他连上啊，给他连上 好了，紧接着呢多余的线要擦一下啊，这边也是多余的线要擦一下。好，最终呢大家要注意这个高的啊，这个高的点就相当于这个点啊，这个低的点呢 相当于我们这里这个点，所以呢它是一条斜线啊，我们在这呢也要给它连上啊，也要给它连上好了，这边呢也要给它连上 好，最后呢把这个外围的轮廓给他加粗一下啊，因为我们这个图形最终呢要求是粗实线的啊，就是能看到的都是粗实线的，所以呢加粗一下啊， 其他的就是大家加粗的比较好的话，那个辅助线可以留着，你要是分不出来粗线啊和细线的话呢，最后辅助线可以把它擦掉了啊，可以把它擦掉了，好，我们先加粗完了它， 好，这两个边呢也加粗一下啊， 这个边呢 你给他加速一下好了，加速完了之后呢，我们这个图就画完了啊，大家画的时候需要注意这个四十五度线呢， 画的时候啊画成细时线，我刚才这个呢用件有点大，画成粗的了啊，所以这个就是咱们这个题呢，他的正确答案啊，他的正确答案。好了，这个视频呢，咱们就看到这。
1683机械制图

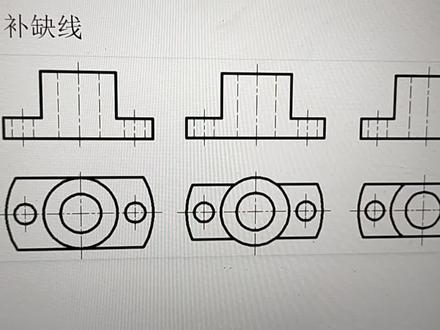

05:15查看AI文稿AI文稿今天呢，我们来学习谱画三视图里边所缺的线啊，这个呢就是只给了主辅视图，这个题目呢，主要是想给大家讲啊，一定要注意啊，这个里边呢， 他啊给了主辅视图，通过辅视图来区分啊，主视图里边缺哪一些线啊，因为他有的属于我们的啊，叠加，有的属于相切，有的属于相交，他不太一样啊，所以我们来看一下这个图形， 通过组式图的话呢，你会发现这个样子是一样的，但是通过俯视图呢，你会发现他呢都是由两部分来组成的，底板和圆筒啊，因为这是个空心的圆柱啊，空心的圆柱，所以接下来我们看首先第一个啊，第一个 就是第一个的话呢，是这个底板，大家要注意啊，边上这个带弧的是底板中间这两个圆柱啊，空心的圆筒就是凸出来这个结构啊，凸出来这个结构，所以这个里头的话呢，首先你会发现 这个圆柱外边这个圆和我们的底板宽窄是一样的啊，宽窄是一样的， 也就是刚刚好呢，属于我们，其实他也属于叠加啊，叠加型的，但是刚刚好又一样在腐蚀图，这呢又属于相切啊，就是个圆和这条直线啊，属于相切和底板，所以这个时候呢，我们要补的线啊，是一条直线啊，给他画上就行了， 这条线呢，就是从这个地方啊，给他画到这个地方啊，是一条直线，画不太直啊， 好，是一条粗实线，一定要注意啊，粗实线。接下来看第二个图，第二个图的话呢，你会发现底板呢变窄了，而圆筒的直径呢，变大了啊，你会发现圆直径大，底板窄一点， 所以这种呢属于相交啊，属于相交，所以呢他有一个交线，就是我们首先第一步，大家要自己画的话呢，是从这个交点啊，前边咱俩是一样的，一前一后对称的啊，所以从哪个点引上来也是一样的， 咱们就从后边啊，实际上你引的是前面这个点，因为从前往后这个是能看见的，这个呢是这条棱是看不见的啊，所以我们接下来呢，就相当于从这里长对正往上引一条线啊。好，这条线大家看啊，是这样的啊，划不 对齐了之后呢，他上来之后长对正对齐了，我决定往这个地方呢要画一条 交线啊，这样的啊，这条线呢，是啊，直的画下来的一定要注意啊，这个点呢长对正对上来之后啊，也是我这个地方呢，也是啊，首先右边画稍微好看点，直的过来之后呢，再往下画一条 直线，重点呢是要画这条胶线，一定要注意啊，因为这是香蕉，所以这里呢有一条胶线，这个地方呢也有一条胶线要给他画下来，这是咱们补线的时候大家容易出错的地方啊，属于第二个，属于香蕉。 第三个的话呢，大家会发现他本来是一个完整的圆柱，随着啊和底板一块切了啊， 切了，所以现在圆柱呢不完整了啊，不完整了，所以接下来呢第三个题，我们应该如何补线啊？如何补线？首先大家要注意啊，他这里是一个弧面，我们呢这个点对的长对正，就这条棱线啊， 接着呢边上切了之后，你会发现它这里呢就是这个曲面和直面，这啊， 看了这呢有一个焦点，他对应的那条线啊，所以也是要长对正，大家一定要注意啊， 对上来之后呢，这次他呢对的是上边，而不是下边，一定要注意啊，因为这里是一个平面，只有这个曲面，这啊，就是这个是最左边的点啊，切了之后呢，这露出来一条棱线，所以这条棱线呢，要给他补上啊，跟这条线 长对正对齐了，他好往下边画一条线，哎呦，画不直啊，画到这，大家看啊，是在这补线啊，就是把这条线画过来之后，这条线呢是一条直线，补在上边啊，这个线，这个地方也是需要啊，有点没录全啊， 长对正，我是一手给大家抄着鼠标，一个手拿着手机录的。嗯，好了，这个地方啊，长对正下来是一条直的啊， 画到哪呢？画到这啊，画到这个地方，所以这是补这个线的时候啊，补到这里就好了啊，补到这里就好了，所以我们这个补缺线，大家一定要注意啊，得看清楚了，想清楚。首先不管做什么题，大家一定要想一下它的立体形状是什么样的， 这条线到底有没有啊？是不是可见的啊？能不能看到，所以这样的话呢，大家啊，想清楚了啊，我，我们写的答案一定是对的啊。好了，这个视频呢，给大家录到这。
481机械制图
21:52查看AI文稿AI文稿现在我们来看这些字图， cdgd 七版的二十二页的第 第一题，这里第一题的话他要求您补画，这里有句话啊，第一到四题要补画，是图中所缺图线，图线要把它画出来，那我们来看第一题啊， 第一题从图形上看，他这里有一个缺口，一个超超口，那这个图形呢？从他的形状上来看是什么样子的呢？从形状来看，他就这样子的，我给他模型，直接给你，他就是挖了一个 微型的一个槽，是吧？那么他挖了完这个槽以后，所以说他就会产生一条竖直的胶线啊，这样的胶线是对应的，是应该是一条，是吧？是应该测评线吗？啊， 那现在的话，我们也来画他的左视图啊，左视图也就是我们的侧面投影，那么侧面投影怎么画？因为他这两边都是对称的，对称的，那我们直接分析一个面就行了啊，分析一个面，比如说我们分析这个 a 面，那么当然 a 面对应的在这里啊，这也是 a 一撇 ap， 这里是 ap 啊，那这个 a 面是一个什么面呢？这个 a 面从中心上来看啊， 他应该是一个，呃，一般位置面，一般位置面啊， 那我们在这个一般位置面上找四个点啊，比如说这里是一二 三四，一二三四啊，那么图形上对应的点也找一下，一撇、二撇 三，一撇四，一撇，那我们从这个图形上很快就能在左视图上或者侧面抖音上找到他的一二三四这个四边面啊，那么我们找一下啊，找一下 特点 是三两撇点，对吧？这点呢？是二两撇点。那还有一个一和一和四啊，一和四对应在哪里呢？一对应的位置应该在这个地方， 这也是一两撇点，四呢，根据它宽厢等高平起四点，应该是这里四两撇点的这里。好了，现在我们要把这个面呢，给它变成一个四边面啊， 又因为呢，二三这条测评线，他是在这个内部啊，就是我们这个底下这这条线，这条线啊，这条线他是怎么样子的？这条线应该是看不清看不到的吧，左视图侧面同音， 所以说这条线应该用虚线来表示啊，虚线， 虚线来表示啊，二三虚线来表示啊，两撇三两撇，那么其他图片有了吗？好像上面这一个，这条一四 这条线，它是一条水平线，那所以就对应的这条线啊，那也就不用去管它了，那么正好所有图形我们经过观察分析，它只要加这一条虚线就好了， 这个是他的一个呃，侧面投影的不化，接下来我们来分析，他说标出指标出其他投影啊，对，指定的图片和 线框，那么我们这里 a 标出来了，这是 aaaaaae 一撇，那么 a 两撇在哪里呢？ a 两撇就这个这个面啊，那我呢，直接印线或者直接在里面写吧， a 两撇在这里啊， a 两撇给它标上去， 这个 a 大写 a 代表面啊，这个面。那再看啊，这里还有什么一二三四，我吐掉了，因为他现在一二三四不是要我求的，一二三四是我辅助看图用的， 因为这里还有其他店啊，我把它涂掉先。 好，现在呢，他要求你标的是 c 呀，干嘛呀我，我干嘛要一二三四啊，这不是有 c 一点，第一点告诉你呢，哎呀，脑袋混的 啊，当然在，那么这个的对应的高频期 对应的是低凉皮啊，对，是低凉皮，低，对下来，在这个位置吧， 这里是 d 啊， d， 那么 c， c， 这位置就刚才我写的这个四的位置，对吧？这里就是 c， 这里是 c 两撇。好， 这样撇啊，那么还有一个笔一撇，笔一撇代表的是这个手面呢，应该是这个面啊，这个， 这是第一幅画，应该是这个面，这是一个正品面吧，这么大一个正品面啊，那正品面我们给他标一下。那正品面因为是一条线，所以说我们给他引线引出去吧。 这里呢，应该是给他标一下为鼻翼，这里应该是鼻翼啊，然后右边这条线来引擎一下， 这里应该是 b 两撇啊。好，来写一下面 a 是什么面？面 a， 我刚才讲的啊，一般位置面， 那面壁呢？面壁是什么面啊？面壁对应的面壁就是前面这个，插在水平头椅和侧面，头椅是一条横平竖直的线，那么他就正平面 cd 是什么线？ cdcd 的话反应的是横的、竖的、斜的，在正面是斜，那么是正品线。 注意啊，正平面和正平线是不一样的啊。好的，第一题再去分析一下自己啊， 这些自己涂掉吧，放这里，放这里也行吧，刚才这里我涂掉，涂掉吧， 现在我们来看第二道题目，第二道题目也是一样，要求你不不画他的一个侧面投影去露线，然后再把这个投影标出他的那个图线和线框的和其他面投影， 然后最后再判断他的相的位置。现在来看一下他的这个结构啊，他这个图形， 这结构形状呢？呃，很容易相相相差啊，相差，那么我们把模型给摆上来啊，模型在这里 经过观察，或者我们经过仔细的分析，发现这里呢是被挖切的，他这里有这个面呢，是一个堆呢，是一个，是一个斜面啊，这里是斜面，需要稍微思考一下。好，现在呢，我们将我们先普化图，试图啊， 不画侧边投影左视图，那么他这个左边看过去，他应该是怎么样啊？ 同时去线吧，第一个啊，就是去线，然后斜面的位置那个多了一根斜线，然后下面呢多了一个数字的线， 所以说这里呢要补两条虚线啊，让我们用宽向的来找，用宽的来找啊，这里宽向的 好，找到一个位置这个点，然后再到这边下边，对吧？ 这边的宽这一段啊，这一段的宽，找到一个对应的位置。好，接下来呢，我们给它连接起来，用虚线连接起来， 这是一条虚线，对吧？好，那么还有呢，在这个地方啊，就是我们的这个地方还少一条虚线，那也给他补划回去。那为什么我们知道他是一条虚线呢？我们说 啊，从图形上看，他这个鞋面这里被挖切了，那为什么知道被挖切呢？因为这条线没了吗？这条线如果有，那就不可能，应该不是挖切，可能是一个凸起的结构，他这个没有了，所以说他应该是被挖切的，挖切以后呢，他这个地方应该会对应一条数字的线吗？啊， 那么我们给他推过来， 高平齐 推到这位置啊，然后在宽箱等也可以找，现在我用宽高频起来找啊，那这里呢给他推下去， 他应该是你的内部的，应该是一条虚线，这是一条虚线，然后这个图形， 呃，左视图侧边投影就是这个样子，接下来呢，要来给大家给给要判断一下。呃， abcd， 四个十面，四个面啊，那我们先判，要不先判断再来再来做他的标注位置吧。啊？面 a 是什么面？ 面 a 跟前面。我们反一下啊，面 a， 这里从头型上看出来是什么，集聚成一条线了吧，所以说他是应该是一个侧垂吧，在侧边集成一条线了，而且这条线是斜的线，所以说他是一个侧垂面啊，侧垂面， 那么这那么面膝呢？面膝在哪里啊？这是一条竖直的线，这也是一条竖直的线， 对吧？这这边呢是一条斜的线，就对应的这条线 啊，错了啊，面他是面，面 c 是变成了这么一个三角形，这叫三角形啊，那么他是一个侧平面啊， 侧平面，面壁在面地之什么之前之后之左之右面地面壁在哪里？面壁在这里啊，这里的对应的是这个面吧， 这个是 b 啊，看这个是 b， 然后面低呢？面低是哪个？这个是低吧啊？面比在低。什么是浅吧？是浅啊， 靠，我们进的叫前方前。好了，那现在我们给他标一下，标一下， 那么 a 就是对应的就是这个面，那我就飘这里了啊，他的里面不用引线了，他因为他们不是变成一条线的，但是他的左侧边投影就变成一条线了，所以说我给他引线引出去引一下啊，这里这里呢代表是 a 凉皮，这里代表 a 凉皮啊。然后再来看 笔，笔看到了笔就这个面啊，笔的话应该是什么？是不是正品面啊？正品面，那么笔正品面的话，在 水平投影和侧边投影都变成一条线，就比较麻烦一点，线的话要引线引出去，这里用鼻翼来表示，然后这里呢也给他引出去， 表一个 b 两撇， b 两撇，那么还有呢？还有 c， c， 那么这里也是一条线，这里给他引线一下， 这里是 c 啊，侧边呢就是这个，这这个这个虚线，这叫三角形啊。 c 两撇写在里面就好了哈。因为他是一个区域吗？写在里面就好了。 再来看还有一个的的的话，就对应的这一个面，这是一个什么正品面？正品面的话，那另外两条线变成线的话要给他引线， 这里应该是地，是吧？然后这边呢虚线这个地方引线出去， 这里呢给他标一下，这个是第两撇啊，第两撇。好，那么这是第二题， 再来看第三题啊，第三题要求你谱画缺露线，那么这里缺什么线呢？这里的话来上模型，那就这个 模型啊，他这个模型是一个很坚定很很经典的分析，下面分析这个图形啊，这个交谈上这种一般来说作为例子比较短 来看啊，现在呢，我们看。先来看黑是什么面，黑是一个区域，对吧？这个区域在正面呢，他就是这个斜面啊，这个斜面啊，白，有点带白的这个面，那他在正面呢，就会变成一条线喽， 那我们给它标起来。哎，一撇一撇啊，然后在侧边呢，侧边的话是反应的，应该是一个类似型啊，类似型，但是这个类似类 事情现在还没有啊，和这里应该是很类似的一个形状。没有啊，那我们来看一下，这里看清楚啊。我不要，我我我看清楚啊，我这里应该蹲一个两个点，是吧？这里 推音两个点， 这里对应两个点。 这六个点吗？那么根据敲平起，然后什么 宽相等啊？过这边过来，正好这条线啊，这条线宽相等，那么这里和这里呢？正好是对应的，这里这里看清楚啊，然后这里 和这里根据他宽相等高平级，对呢，这里和这里要不要我标一下，一二三四啊？还这个讲完到时候再在后面留言啊，要标的话我就给他标，以后的所有的都标一下。 那在这个地方看这里对应的这里吧，两点吧，这里推过来，这里比这里这里稍微标一下吧啊， 这里比如说一，这里是二吧啊，那这里个一高平齐宽向等推进的是哪里啊？ 这个一是不是这里一两撇？对的，在这里啊，那二点呢？看来这里也应该要一撇啊一撇的啊， 那么这个号呢？号没有呀？号没有呀？号在哪个地方呀？那二的话就要我们求了啊，那二的话这边过来，我们给它宽向的过来就好了啊， 这里倒退的距离等于这里倒退的距离。好，我们在这里呢找到一个点，这点就是二点呀。 咦，他他他这里有 n 来表示了，哎，他用 n 来表示了啊，不好意思，我要 这这在这里做无用功了，这 n 来表示了啊，那么这个里就是 n 喽，那么这里是不就是 n 两撇啊？好了，那么这里是一个分别的区域，我们给它连起来， 哎，这里这个形状和这里这个形状是不是很类似啊？这里转个九十度和这里啊，这里逆子针九十度是不是和他很类似啊？就是一斜一斜两类似吗？对吧？好， 那么这个图形的话，其实其他的话，这是一个面被挖切补全了，这是一个正千锤面，千锤面，这有反应的类似性， 这里这里做一条斜线，整个图形就已经完成了啊，好，那么我们给他对应一下啊，这里是 n 灭 a 灭 a 的话，我们再给他标一下，灭的话，这区域写在里面 a 引线，那么这里呢？ 也是区域吧，区域就写在里面啊，其实这个 a 一改掉吧， a 两撇，好，免于是正锤面，对吧？正面成为一条斜的线， 真催眠，然后哎哎，好了， mnm 在这里，对吧？这样吧，一个斜线，一个斜线， 这里呢？对应的应该这里他是三条斜线，那就是一般位置线了， 一般位置之前啊，然后这里呢？还有一个 cd， 对吧？ c 个 d， 我们给他标一下 c， 再把一个区域，那么 c 的那个区域呢？就这个区域是 c， 是吧？ 然后低呢？低的话是哪个？低的话应该是这个吧， 这是迪吧，这个面前面是迪啊，那迪的区域的的话，我们 c 这是一个正品面，那么我们这些未来线的话，要引线引出去 c， 对吧？这个印线印象 c 两撇啊，这也是 c 两撇，第一，他把前面这一个，这里应该是第一啊，然后这里呢？就最右边这两线， 第两片啊，第两片，那么面第在面膝之前之后，这上之下面 敌意在面试之前吧，因为两个都是两个都是一样的啊，都变成一条，呃，对应的都是应该是一个正品，正品面啊，所以说他应该是分分正品面的话， 应该考虑的是前后关系，而不是上下了啊。那这里是第一，在 c 之前好有点啰嗦。
148机械课堂
04:19查看AI文稿AI文稿今天呢，我们来学习一下这个补画三视图里边的所缺的线啊，就是漏掉的线啊，漏掉的线右下角有立体图，所以这个图形呢，我们画的时候参考右下角这个立体图就可以了啊。首先看主视图， 从前往后看啊，从前往后看，他这个直画了外轮廓啊，你会发现他里边呢，这个槽是缺了啊，这个缺了，还有这个斜面啊，这个斜面对应的这个台，这也缺了啊，这是主视图，俯视图的话呢，从上往下看， 仔细观察，你会发现他这条线没有啊，这有个顶面，但他这里呢没有体现出来。左视图的话呢，从左往右看啊，你会发现外轮廓都能看 看到，但是中间挖这个槽啊，挖这个槽这里有一条细虚线，他没有画出来啊，我们分析了一下，来给他补一下啊， 好，补的话呢，首先第一个啊，我们注意大家补的时候，这没有四十五度线，我们用圆规来做啊，首先看啊，他第一个，我们先补左是图那条细虚线吧， 好，先补哪里，这个没有要求啊，大家补的时候可以啊，咱们先补左视图了啊，你说我先补俯视图也可以的啊，从前往后量， 从前左视图啊，往后量，这呢是一条细虚线啊，细虚线，所以咱们画的时候呢，给他画成细虚线。 好，细虚线补出来就行了。紧接着呢，再看，我们先来补他的啊，俯视图的顶上这个线啊，宽相等，我们要给他 量好了，他啊，这个地方呢，是宽相等啊，所以咱们量这个地方啊，量完了大家看啊，再看一下啊，好，从后边往前给他画，从这个地方去量他啊， 好，这个地方呢，我们是一条粗实线啊，能看到的，所以从这个地方呢，给他画过去啊，画过去一条粗实线，好把它画上啊， 好了，画好这条呢，紧接着我们就缺主视图的这个槽啊，所以他呢，需要从下边长对正，从这个地方画啊，长对正有一条线啊， 好，右边也是长对正，把这条线画上。这条线画好了之后呢，我们看看他到底画到哪啊？ 高度到底画到哪，也就是我往上画到底画多高？他呢，只能通过啊，只能通过这个左视图和他高拼齐来画啊，这地方高拼齐画过来，把这个口封上 好了，就跟左视图这条细虚线是高度一样的，所以我们把这条线呢，给他加粗一 一下啊，这条线也给他加粗一下 好了，加粗完了之后呢，紧接着再看主视图还缺不缺线呢？通过啊，这个低的高频旗有这条棱，但是这个位置啊，对的，这个点大家要注意啊， 斜面和直面的胶线组式图还没有体现出来，也就是这条棱线和这条棱线，我们呢直接高频起给他画出来。 好，这个位置有一条线，这个位置呢， 也有一条线啊，也有一条线。好了，这个都画出来了呢，这个图再对照一下，看一下，左视图啊，补上了，俯视图也补上了，左视图也补上了啊，这个图呢就不缺了啊，咱们这个视频呢，就录到这。
228机械制图
07:44

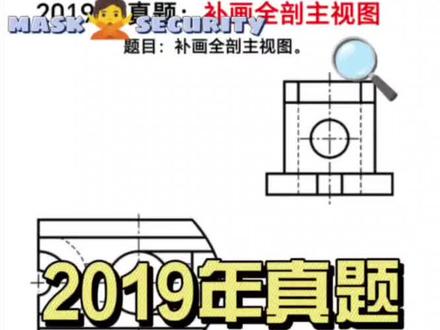

00:56查看AI文稿AI文稿本视频探讨二零一九年高职考真题，不画全剖主视图。本题可以看作组合题，被多次切割。长对正高平齐。先画外轮廓，左侧切去三个圆柱孔。先画大圆柱孔，再做上下两圆柱孔， 擦出多余线条，再做右侧切去的长方体。做中间上下贯穿的圆柱孔。做右侧上方切去的长方体，与中间圆柱孔相切，画切线，做横向贯穿的小圆柱孔， 与大圆柱孔相冠，画上相冠线， 擦出多余线条，画上铺面线，完成。
