02:18查看AI文稿AI文稿今天来探究一下气象改正、两叉改正和方格网因子对全站仪测量的影响。今天测试采用南方全站仪，测量距离大概三百米。 首先测试气象改正对测量的影响。在测量界面按 s a 进入气象改正设置此参数为出厂设置气温二十度，气压为幺零幺三点二， p p m 值零， 通俗的讲， p p m 就是测距修正 e p p m 是指每公里测距误差修正一毫米。 ppm 值是根据温度和气压自动计算而来的。我们知道光在不同的戒指中传播速度是不一样的，同时在不同的气温和气压下，在空气中的传播速度也是有一 一定差异的。下面开始实测，照准冷静测量，记录数据。 这个距离是在出场默认气象条件下测量所得的数据。现在处于夏季，室外温度基本上都在三十度以上，这台仪器内置有温度和气压传感器，现在我们打开温度和气压补偿。 打开传感器后，我们可以看到此时室外温度为三十二度，气压九百八十六点八，此时 p p m 值为十八，也就是每公里修正测距值 十八毫米。瞄准棱镜再次测量录数据， 根据结果可以看出，两次测量误差为四毫米， p p m 值等于十八， 估算下来也就是每三百米大约修正五毫米。根据实测可以看出，气温和气压对距离测量还是有一定影响的，因此在高精度测量中，气象改正是不能忽略的。
04:42

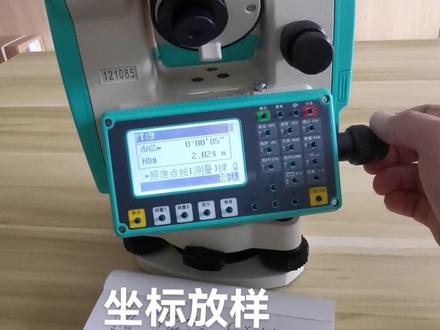

09:02查看AI文稿AI文稿好，我们现在来进行建站啊，比如说第二天我要来测量的时候，我就把仪器加在这个点上，然后进行建站， 现在的话就是已知点，现在一样的已知点，现在我们有一个坐标是几号点？好像是十二点吧？是十二点，就这个点这个坐标，然后点确定 这个仪器高，我们重新量一下就行了，然后就用坐标定向。嗯，我们坐标定向的话，后视点的话是好像存储一个五号点，是吧？我们输一下看有没有五号点，有五号点就直接用，没有五号点输一输，直接输一下输进去， 幺零三点零六七，幺零三点零六七， one 是一百一百， this 负三十六点负三十六 点八三四。因为我们仪器高，我那个目标高没有输，目标高没有输，所以他成负的，待会我们去看一下目标高原来是多少，到时候我们直接改一下就完了。然后点确定确定 对，目标高就是 h t， 看嘛是九十就不管，他这样是默认的，不管，如果你有那个高度的话，就直接弄那个棱镜，高度没有的话就直接用它就行了。你确定，然后我们再照准， 照准，照准那个点，检测一下后视点测出来坐标对不对？照准大概在这个位置啊，单手操作好不好？操作大概在这个黑色的空格的位置啊，然后 我们就进行测量观测。嗯，结束观测，确定好，我们检查一下数据是多少数据，对不对？直接进行测量。 幺零三点零六二，幺零三点零六三，幺零三点零六七啊，对的，你用单手操作的话，操作一是一百 一百三十六点八四六啊，三十六点八三四啊，差不多了，然后的话我们就再看一下他的角度对不对？角度我们一般是零度了，因为刚才是字零的嘛，看现在也是水平角也是零度，基本是零度， 那我们这个就定完线了，测出来以后就定完线了，定完线以后我要放样，对吧？我要把刚才这个点的位置放出来， 这个点，那么我先把那个方向程序找到，我们先在上面有一个方向，程序八点进去方向程序导向光开，导向光的话，开启的话这里就要闪，这里就要闪，开不开都无所谓， 打开打相关吧，我们不打开取消。然后我们是怎么怎么定下呢？坐标，坐标方向，对吧？坐标方向，然后这个点我们随便输一个点，比如说是要输的是九号点，然后我们往下往下，然后 从这个按 ent 以后，我们进来把这个 c 点嘛幺零幺输进去，幺零幺点幺幺三， 然后是九十八点三九六，九十八点三零九三零九，然后在上面是负三十七点三十八，负，负三十七点 负三七的二八九八九。好，输完以后你确定确定啊？确定以后我们就把这个 d、 a、 z 调到零度，那我们就是方向，就是那个方向上面，在零度的方向就是我的目标。 嗯，调到零度，调到大概在这个位置的时候把它调到，调到零度，用微调调到 零度， 好，调到零度以后，那我们的那个点的话，他就在我们的， 就在我们这条线上了，就在我们仪器照过去的那个线上面，只是说前进一点，后退一点而已，那我们方向找到了，好，找到以后，那我们就把那个就先仔细测一下啊，先确认一下，先测一下， 确认一下，按，那就按测量键确认，按测量键，先测一下 h d， 你看一下他这下面有圆零点零六，填就是填，就是要往上，就往上，我这矮了，那我们看是不是矮了？看我们确实是矮了， 矮了多少？矮了十七点五公分，我们向向上，向上搬一点好，搬一点好，然后看九，还差九公分，我们搬到零的位置， yeah， 这个这个高的话，因为没有设那个，没设置那个目标高，这个不怎么准确，反正就是按照这个来调就行了， 然后直接直接点，可以点点测量，测出来他那个是差多少。好，现在的话我们就差了四个毫米这个位置，因为没有准确的设置那个高层和那个对中对准的话，因为只是用那个激光，他就是有点偏了。四个毫米，好，我们这个 点就放出来了啊，就找到这个点在这了，然后我们再找，再找这个点在哪里。第一点我们先按确定，然后我们先确定，然后再返回啊，然后下一个点看一下，下个点 按返回以后，我们再下一个点，十二点，十二点，这不对，这个点是幺零幺，重新 重新弄一个，随便弄一个，然后把这个点弄进去，九十八点，九十八点， 九十八点八八幺八八幺，那么下一个九十四，九十四点九七五，我们再下一个负三十六，负三十六， 对八三三，差不多，然后点确定，确定回车，直接回车就完了，然后一样的把这个 d、 a、 z 就它的方向找出来，调到零度，然后我们要从这边转动，这边准，这边转，调到零， 差不多在这个位置 差不多调到零度， 调到零度我们就是在这个方向上直接前后前进后退就可以了。好，调到零度了，让我们来测一下，测一下看差多少？ 测试是三次远，就是要往后退一点二米，因为我们现在在哪呢？看对不对？我们现在是在这个板子上的，我们之前是在这个角落上，这是在那个角角落上，对不对？我们现在是板子上，又是往后退，然后这个 挖的话是零点一七，挖的差不多高都差不多往后退，我们往下往下走， 那比如说我走到这还没走，走到我再测点一下，差多少啊？还要远十三公分。再测 车啊，车多了 啊，就是差不多了，大概就在这个位置，就在这个位置了，差个几个号，测一下差四个号，差一个号， 基本就在这个位置了。好，我们这个点就找到了，就在这就跟刚才我们设置的点是一样的，哎，看不清楚啊， 跟我们刚刚设置的点是一样的，就在这个位置，然后我们点也放出来了，操作的话就很简单。
549symlon

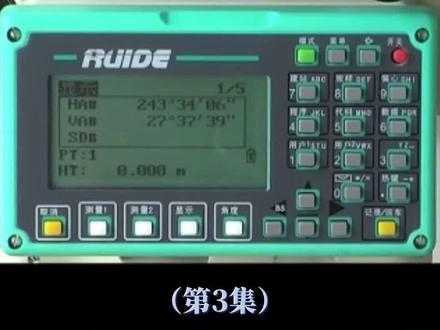

02:46查看AI文稿AI文稿数据采集一、建站在基本测量屏中，按七号建站键进入建站菜单， 按一键进入，用已知点设置测站功能，输入已知测站点，点名或输入任意不存在点号， 在这里我们输入一个不存在的点名，按回车键确认， 输入测站点坐标， 按回车键确认，按回车键保存并返回到侧站输入界面。 如需要输入宜高 h i， 按回车键确认， 按一键选择通过坐标定后视， 输入后视点点名或输入任意不存在点名， 进入，输入后视点坐标界面， 输入后视点坐标，按回车键确认， 回到后视点设置界面。 如果需要输入目标，高 ht， 按回车确认， 照准后视点， 按回车键完成设置 程序，将保存测站数据与原始数据屏幕返回到测量界面。 二、测量 照准目标能竞中心 按测量一开始测量， 通过按上下键可以翻页来 查看测量结果， 按显示键也可以翻页查看测量结果。
178测绘之家
00:29查看AI文稿AI文稿下这个啊？瑞德长剑仪怎么按出那个激光？对中， 首先我们开机键边上的这个红灯泡键按久一点，然后 现在屏幕上出现一二三四五六这个对话框，我们四是向下的，那我们就连按两次四，然后我们现在就出来了，就这个出来了。
233烨来仙
04:54查看AI文稿AI文稿开机进入基本测量界面，按住测量一或测量二一秒钟，可以分别进入各自的测量设置， 可以更改合作目标冷静常数测量模式记录设置 显示键可以切换测量结果界面。角度键可以进入角度测量功能，一键可以打开激光指示， 二键可以打开激光对点，其他数字键都有其对应的快捷功能键。 新建是快捷设置键，除了一些常用设置 之外，激光导向光的开关也在这 进入，设置 一秒见设置长按一秒进入设置键，在这里可以直接进行更改。除了刚才提到的测量键，还包括显示用户放样数据键。 快速编码，当你的编码较为复杂时，可以用前面的零一零二代表编码。 调用或输入一个侧站点后是 是以坐标为例，调用或输入后视点并输入净高照准目标后测量， 现在完成 调用或输入第一个已知点， 照着目标测量。调用或输入第二个已知点，照着目标 测量， 满足条件自动计算并显示结果。第二页可以查看残差， 数值越小说明后方交汇的精度越高， 可以选择是否保存数据。 进入采集界面，可以进行各种功能的采集， 如果只是常规的太极， 在基础测测量界面即可完成吊用或 输入一个点，开始放样， 先转动水平螺旋，将水平差调为零，然后对准放样点进行测量。 移动轮镜，当各项显示均为零时，方向点测试完成。 先定义极限， 然后输入各项距离指标，进入下一步 旋转仪器，直至水平差为零。 赵子墨， 目标进行测量，各项显示值调整为零食放样完成。插入 u 盘可以将数据导入， 导出时除了使用 u 盘，还可以使用蓝牙， 倒出时可以选择生成格式和数据类型。
261科测测绘²⁰¹⁷
03:07查看AI文稿AI文稿我们来讲一下这个瑞德传战仪的数据怎么传出来，这传出首先我们拿到这数据线，数据线这个头接到这个插到这个位置，没注意一定要插好，插紧， 然后这一头插到什么电电脑的 usb 接口上，起到一手的接口，然后我们现在打开这一个软件 传降仪啊，瑞德传降仪数据传输软件，打开它， 然后我们在这里啊来就是设计通信参数，点着通信看端口，然后这一个啊通信参数设计点一下，然后呢我们先来 这里，呃，这里只修改，把波特力改成九六零零就好了，其他的不用改，然后确定， 确定，然后呢我们来到第三个就是通信 usb 接口，选择全站一道计算机，然后选择什么测量数据，点一下，然后我们现在这里就出现在按在全站以上发送，然后再确定，那我们来全站一操作， 然后我们来承认你操作，首先我们按菜单，然后选择第五个通讯， 然后通过 usb 接口按回车，然后发送按回车， 然后我们文件夹就是项目名称，然后就是格式是瑞德格式，然后数据是坐标数据，没按回车，按回车，然后这个时候门出现，有开始门直接按回车，然后呢我们来点电脑里面的确定， 然后我们来看，你看数据就出来了，就一条一条的，我就把数据传出来， 然后传完了之后他就出现这里，呃，通讯结束，我们按确定，然后呢我们数据传出来之后，我需要保存， 然后我们另存，也选择另存，那么比如说我们现在就是什么，我保存到桌面上，直接选择桌面，然后我们在这里什么输入 一个文件名，输一个文件名，比如说我们先输二零或者是什么二零零，是吧？输完然后我们就按保存点，保存 点保存，那我们再来到桌面上看我们这个，呃，数据在有保存出来没有？在哪里？我们刚才输的是二零零这一个 二零零个文件，那么用文本文件打开呢？这个时候打开，我们看刚才的数据就在这里了，那么数据就是保存进来了，我们就是这样子。
141烨来仙
03:22查看AI文稿AI文稿后方交汇法设置新点本机功能，一、在新站上安置仪器，用最多可达七个已知点的坐标和这些点的测量数据计算新坐标， 已知点的最大夹角不能超过一百八十度。二、特占点坐标按最小二乘法计算。进入放量菜单第二页，按 f 二选择心点， 按 f 二选择后方交汇，按 f 一键输入一个心点保存文件， 按 f 四确认，按 f 一输入新点的点名， 按 f 四确认。进入选择后方交汇方法界面。按 f 一选择距离，后方交汇，按 f g 输入仪器高 二、 f 四回车确认。二、 f 三坐标线，输入第一个已知点的坐标 二、 f 四回车键确认， 输入能性高，按 f 四回车键确认。 照准已知点 a， 按 f 一测量键进行测量，等待进入已知点 b 输入界面， 按照已知点 a 的步骤对 b 点进行测量， 按 f 一进入下一步可最多对七个点进行测量。按 f 四计算键显示新点的坐标， 按 f 四选择是将心点坐标存入坐标数据文件，并将词典作为特战点坐标，并自动返回到放上菜单第二页。
12工号9527@l
13:56查看AI文稿AI文稿开机进入的是基本测量界面， m 键进入菜单， t 键切换免轮镜、棱镜和反射板模式。长按 t 键可以快捷修改温度、气压和棱镜常速 按星号键后再按星号键可以开关背光， 这里你可以查看时间，更改合作目标开关补偿器，修改温度、气压和冷却常数。开关激光下对点 长按星号键进入新建菜单，这让你可以随时随地进入新建菜单，方便你更改一些常用设置。 m 键下面三个键用来切换角度距离坐标。 s o 键是放样的快捷键， k 一 k 二是两个快捷操作键，长按它们可以自定义它们的快捷功能。一键进行数据导入， 二键进行数据导出，三键新建坐标， 点键打开激光指示 附件，打开补偿器， 按 m 进入菜单。 f 一， 进入数据采集，选择已有文件或者输入文件名。新建文件。 数据采集之前要先建站，有两种建站方法，已知点建站和后方交汇。先说已知点建站，按 f 一 输入测站点，在这个界面 f 一 可以输入点名编码和移高， f 二可以查找数据库里的测量数据。 按 f 三进入测站设置，这是比较常用的输入测站的方法。 f 二可以调用已知点作为测站点。 f 四可以直接输入测站点坐标， 这个界面，也可以直接手动输入点。如果是已经存在点，比如一作用和调用相同， 如果是不存在点，比如十一 会提示点名错误，并询问是否新建坐标， 然后他就会把新建点直接作为测站点。 按 f 四记录测站点， f 二输入后视点，大部分操作和输入测站点相同，不同点在于 f 二可以将当前角度置零， 输入后视点点名，按 f 四测量， 可以直接测量后视点的角度、距离或坐标，测量坐标时还可以直接看后视点的坐标， 相当于后视检查 点。确定后建站完成。 下面我们说一下后方交汇建站。 先是调用或者新建一个文件下这个界面，输入是后方交汇计算出的建站点名。 输入仪器高，调用后视点 输入棱镜高照准第一个后视进行测量，可以确认数据是否正确，同样的方法测量第二个后视点， 满足计算条件会自动计算出结果，残差越小说明后方交汇精度越高。 f 一下部可以继续添加后视点。 f 四计算可以保存建站点坐标。 建站完成后，按 f 三进入测量， 可以选择测量角度、斜距坐标和偏心，偏心测量包括这些内容。另外有个快捷偏心测量功能， 先照准一个点测量坐标， 转动仪器点记录， 可以得到和之前测量点角度不同但协距相同点的坐标 在菜单里的测量程序，或者直接在开机界面按 s o， 同样需要先建站，步骤和上面提到的相同。 建站完成后，按 f 三输入放样点， 这里调用一个坐标，输入镜高， 然后点继续。 先将水平差调整为零， 通常我们点击距 离左右不变，使远近和前凹为零，就能找到放亮点， 此时也能点击 f 三坐标较对坐标是否正确。 最后可以选择保存放样点，可以自定义点名。 先说数据导入，先插入 u 盘， 点击菜单内存管理数据导入，这里以坐标数据为例，选择需要导入的文本文件， 选择正确的坐标格式，我这里选的是点名 n e、 z 编码， 选择文件 等待导入完成即可。 然后是数据导出，导出方法有 u 盘和蓝牙，一般优先选择 u 盘导出，选择导出测量数据还是坐标数据， 还是以坐标数据为例，选择需要导出的文件， 编辑导出后的文件名， 选择要导出的坐标格式，等待导出完成即可。 先讲跨项目调动数据， 在设置或者新建菜单里打开， 打开后在调用界面会显示当前默认调用的项目， 可以直接输入点名快捷调用当前项目， 也可以点击调用， 选择需要调用的项目， 选择需要调用的点。 然后讲快速编码，进入内存管理底的数据查询， 进入编码库，这里可以编辑一些常用的编码。 回到需要使用编码的地方， 可以直接调用刚才输入的编码， 也可以先点击输入，再点击 f 四编码，在序号状态下，按编码对应的零零一，零零二， 也能快捷调用编码。
