啊，下面啊我来介绍一下我们工艺设置里面的几个基本功能啊，第一个是起点啊，当我们对我们呃自动添加的引线啊不太满意的时候啊，我们可以通过我们的起点去修改一个引线的位置。第二个我们也可以啊，从外侧 图形里面啊，可以把这个引线的角度和长度啊都自己认为设定一个。 然后对于啊激光切割来说呢，它是存在一个割缝的，如果我们没有进行一个割缝补偿，就会导致我们切出来的土形的尺寸 跟实际上会有个偏差，比如说图形中的一个啊，外径二十，内径十五的一个圆环，如果没有加各方 补偿，我们切出来这个圆环的一个啊大小就会跟实际不一致，因为它由于割缝的原因啊，我切外面这个二十的圆的时候，实际切出来的大小是小于二十的，然后切里面 十五的圆切掉以后呢，剩下的部分是比十五大的啊，因此我这个时候我假设这个割缝是零点一毫米啊，我进行补偿以后，我们可以看到啊我 我的外膜是外扩的，然后我的内膜是内缩，这个时候呢我可以保证我的外膜切下来经过补偿以后，切下来的尺寸是二十个毫米，然后内膜切下来是十五毫米， 然后当呃我们啊遇到一些啊，比如说我们在 cad 供编好的一个图形啊，进来以后呢啊有可能导致我们这个 内外膜判断有问题，这个时候呢啊我们是需要啊去人工的去改这个内外膜的阴切氧切的啊，我们来看这个图形啊，现在比如我区区分一下内外膜，然后添加引线 啊，发现我们其实啊这个引线添加是有问题啊，它的前长度是小一点， 就相相相当于这个圆，我们被当做了一个啊外膜来处理，但实际上他这个 内膜，因此我们需要通过我们啊工艺设置里面的阴切阳切去沦为的去改变我们这个啊内外膜的类类型。 这个主要是因为我们这个现在啊我们这个供边图形啊这个外轮廓，其实是啊我们这个软件是没法把它识别成一个外模的，因此就会存在啊这类图形的内外膜判断会有点问题 啊，并且这样就 ok 了，然后我我们可以使用我们批量修改功能， 这样每一个每一个内容我们都可以看到这就是一个啊阴切的一个内膜。 然后对于啊有当我们加工一些啊，比如说一个长条形的一个啊弓箭的时候呢 啊，如果我们直接啊加工的话啊这种零件一般切割下来都会啊翘起啊，有可能会啊影响切割头控影， 因此我们会在啊这种长条形的两端。嗯，添加微联， 我们在威廉位置呢，我们 会有一段的距离是不出方的。 好，我们可以啊手动添加微联，或者是啊我们按住呃，在添加微联的时候按住那个 shift 是可以把这个微联给删除的，我们也可以用自动添加微联的方式 啊，有微量数量量啊， 对按就添加了两两个 v 脸。好，当我们批量加工这种长条形的领件的时候 啊，假设我们的啊切割顺序是从下往上啊，排个序，然后啊我们起点在这里，那我就是相当 是哈每一个在长条形里面都是一个顺时针切割，那我第一个弓箭切割完以后去加工第二个的时候呢，我们发现啊，我加工到这个长边的时候，其实这个时候因为我上面这个长边已经加工过了， 所以啊会导致我在加工这个场边的时候呢啊，我的我们的切割头啊，因为我们这个板子他这个支撑比较少，有可能会啊抖动抖起来，但是我换一种 啊，我把反向，我把我的切割方向反向，像这种当我从下往上加工的时候呢啊，我们来看这个顺序加工完，然后到第二个我加工这根长边的时候，由于这根长边没有加工，所以他对我们板 材的一个支撑相对会牢固一点，就这个时候啊，我们的整个加工顺序也是更合理的，因此我们有时候会需要啊修改这个切割方向，然后来达到一个更好的一个切割效果 啊，当然我们也可以啊统一设置这个切割方向，顺时针或者逆时针。 下面来看一下我们的啊缺口功能，当我们想要在加工弓箭的终点啊留一个缺口的时候呢，我们可以在这边啊封口这个下拉菜单 选择缺口，然后我们可以设置一个缺口的大小啊，比如这个时候我设了一个三毫米的缺口 啊，我也想把这个缺口补上的时候呢，就封口。好，我们也可以设置一个过切，这个过切距离五十五毫米，那我们走完切到终点以后，其实是会再多往前切五个毫米， 是我们过切功能，然后这个多圈呢，主要是用来我们可以把这个图形，如果是用在打标图层的时候啊，我们可以啊连续打标三次，这个加上一个打标的效果。 然后对于啊一些折弯键来说啊，我们是可以在软件里面去啊生成一个啊利于折弯的一个四放角的， 就我们在这个啊四个角啊添加了一个释放角，这样当我们啊这个攻击力到下一道工序要去折弯的时候，就方便折弯一些啊，这个倒圆角呢，我们是可以单独的对每一个角啊进行一个倒圆角处理， 这不同于我们左左下角这个倒圆角 他是对呃可以单独对每一个角进行处理的， 然后啊我们这个冷却点呢，是啊，我们可以在 绘制一个矩形出来一个影像， 我们点这个冷却点以后可以在啊这个图形的任意位置添加一个冷却点啊，当我们加工到这个点的时候呢，会停光吹气一段时间，就是会把光关掉，然后一直在里面吹气，执行一个啊冷却点延时。 好，我们按住 shift 也可以把这个冷却点给删删掉。 好，当然我们也可以自动添加冷却点啊，引路一点冷却，还有尖角冷却九十度，那这个时候其实是好，我们在引路点这个位置还有四个 九十度的角都会啊，增加了一个冷缺点，后面可以清除冷缺点。那清除冷缺点的时候 啊，我们引路点这个冷却点，是啊，没法自动清除的啊，如果要清楚要手工去清楚。 另外啊，当我们需要一个呃比较尖锐的尖角切割效果时候啊，我们是可以用我们的环切功能， 然后顺成环缺线， 像这样子我们的啊，切割尖角的时候，我们的切割路径是会 好，和传统的方式不一样，会有个环切出去带回来的一个切个路径，这样可以保证尖角的一个切割效果好。最后我再来说一下我们 那个停靠点的设置啊，这个啊，我们的停靠点啊，指的是啊，我们的程序零点相对于整个加工图形一个所在的位置啊，我们现在设的一次这个左下的停靠点，那就意味着 啊，我们的加工图形相对我的停靠点是一个右上方，当我们使用浮动坐标器的时候，因为我们用浮动坐标器时啊，我们切克头所在的位置就是我们的程序零点， 那这个时候啊，我要加工这个矩形，我是往机床的右上方去加工的，当我停靠点啊是在右下时候， 那这个时候啊，我的加工文件就是这个矩形相对我的停靠点是在左上方，那我就会往当前切割头的左 左上方去加工这个矩形， 然后我们这边还有一个啊，可以 勾上排除掉背景图层在计算位置啊，这个是什么意思呢？就是啊，当我们啊，比如说有两个图形，然后有一个我们把它变成白色的背景图层，那这个时候呢啊，我们其实是根据这个圆的啊，一个 绿色图层的一个位置，一个左下，然后这个时候再去加工这个圆，如果是我们没有勾上这个选项呢，会把这个白色图层给算进去的。 然后还有一个啊，我们可以通过一个绝对位置，通过坐标指定的方式好，然后来确定停靠点一个位置，相对图形的一个位置，比如我这样点， 那更常用的其实是我们这个相对位置，我们用一个相对位置关系搭配我们的一个服装坐标系啊，可以进行一个啊，相对比较简单的一个加工。

大家好，这一讲我将来主要介绍一下，呃，我们赛普卡的激光切割软件的使用，打开软件以后，我们可以看到我们软件主要分成几个模块，呃，我们软件的右侧呢是一个加工控制模块，软件上方和左侧是一个图形处理模块 啊，下面我将一一介绍我们的基本功能。呃，我们左上角文件啊，下拉菜单里面包含了我们可以新建一个文件，或者是打开一个啊之前保存过的 lsd 文件，或者是啊其他比如 dxf 格式的一个文件。 嗯，打开一个样图，然后我们也可以将这个呃图形另称为一个。呃，比如我 iosd 格式的，我可以另成为一个 dsf 格式的，这样可以给 cd 打开。嗯，这排样功能后面讲，然后我们也可以导入一些啊其他第三方软件的一个呃图形格式 啊，我们这边有个报告，主要是分成了一个加工报告单，还有排行报告，使用报告。呃，我们这个加工报告单呢，主要是，呃我们可以把当前软件里面图形的一个 啊，预估的一个加工时间，还有他两个切割总长空一总长给可以生成一个打印的报告单。 然后我们的排样报告呢，就是我们使用我们赛布卡图了，已经排完样以后了。可以啊，我这边没排样，所以是没有排样结果的 啊，然后我们的使用报告功能呢，是可以把啊我们这个一段时间内机场的使用情况进行统计的啊，我们点开来看啊，我们现在统计的是有个统计的一个其实时间和 截止时间啊，然后其中的闲置时长呢，是打开软件以后啊，什么操作都没进行的啊，关闭时长就是软件没有开启的一个时间。 工作时长就是我们软件打开以后进行加工的一个统计的一个整个时间，然后还有整个呃统计走起以内激光器就是我们打开激光的一个时间， 然后我们这边是可以啊设置一个呃统计周期的，比如本周或者是 上周等等，然后我们可以啊分不同的班次进行统计，像我这边有一个早班或者晚班，然后我们可以把这个删掉，然后 呃把这个时段设好，以后呢这里点个保存输入班次的名称，这样我就可以分不同的班次进行统计了。 好，然后我们看我们这个用户设置里面有一些用户参数的设置啊，里面啊包含了两大模块，一个是一个自动优化，就我们当我们导入啊第三方软件的一个图像 格式的时候，我们会对图形进行一个自动优化处理啊，包括了一个嗯去除极小图形，去除重复线啊，或者是合并相连线以及自动平滑。然后我们对于呃导进来这个呃图形是可以进行一个自动排序的， 然后呃有些图形有可能会是一个呃音质单位的，像这里我们有一个导入单位的一个设置。 另外我们可以啊，对于啊比如说我们 cd 里面啊进来以后是一个群主的，可以进行一个自动打伞，也可以把自动的将那个文字转化为曲线， 然后嗯进行，然后导入零件的时候可以忽略单独的文字。好，然后我们最下面是可以进行一个啊自动的涂层映射的， 好，现在给我们打开一个呃带有多图层的一个，我们这样看一下，那比如这个啊图形我们倒进来就把 cd 的三个图层也一起映射过来， 然后我们这个呃绘图板这边呢还有一些呃基本的设置，然后这边主要有一些使用习惯，就我们啊是可以啊 勾选上自动打开最近使用的文件呢，然后我们也可以啊勾选上禁止啊，鼠标和键盘快速拖动和复制啊，这个功能主要是为了呃防止我们有时候啊有些图形打开以后，然后不小心误操作，导致呃局部的图形偏移了， 然后我们只可以来购选啊空间坐标器下打开文件时候啊使用上一次的一个停靠停的设置。 呃，然后我们的呃参数备份功能呢，是可以把我们的平台配置工具，还有我们的漂 c， 还有我们的全局参数都备份成一个文件呢， 然后我们这边诊断工具啊是有一个控制卡监控啊，使用这个啊控制卡监控呢啊，我们可以啊进行一个单轴的脉冲测试， 比如我这边我给 xo 发一千个脉冲啊，如果在机床上这边会有一个编码器反馈回来，这个也可以用 来啊检查我们变化器反馈是否正常，然后这边啊左下角是可以有个啊硬硬纤纤维的一个信号的一个检测的， 然后呃这边右侧呢是我们那个输出口，然后这一侧这边是我们一个输入口一些信号啊，我们在这里也可以看到我们啊之前在平台配置工具啊，配置的一些啊 l 口信号， 当我们使用扩展 l 模块的时候，我们也可以进行一个扩展 l 的监控啊，我这边没启用也打不开，然后我们这边也可以进行一个啊气体爹的校正啊，我这个 demo 模块延时版软件打不开这个功能。 然后我们这边也可以啊，进入一个 bcbcs 一百的监控啊，我这边暂时也不支持这个功能。 以及我们可以当我们使用的是 yos 的一个激光器的时候，我们是可以打开一个他的一个呃远程监控界面的，这边包含了他的一些状态报警啊，以及警告提示等等。 然后我们这边还呃有一个功能是一个烤鸡功能，就是我们把啊我们啊出厂前需要的一些烤鸡啊部分集成到了一个模块里面，那我们这里边可以进行一个啊，比如纯这个的烤鸡，或者是 xy 的空轴的一个 烤鸡，然后或者是一个交换台的烤鸡都可以 呃在我们软件的左侧我们可以快速的生成一些简单的图形，比如啊直线啊，平面多段线， 圆 方 还有心形一些， 然后我们也可以生成一些简单的文字。 还有我们还支持一个呃可以导入一个标准的零件，我们把参数设置进去以后就可以就生成一个标准零件。 然后这边呢我们是呃有几个功能，一个是可以把图形居中对齐， 现在我把呃元歌方就举重了，然后我这边还可以呃倒圆角，就是呃选中图形以后可以将整个图形都倒一个圆角，倒个 r 五，没看到整个图形进行了一个倒圆角，操作 好，我们还可以把这个图形给炸开 啊，然后在我们左边侧边栏偏上的位置啊，有五个按钮，分别对应的五种模式啊，第一个是一个啊，选择模式， 第二个啊是一个啊，节点编辑模式，就进入这个模式以后呢，我们那个啊，我们的图形就是会以节点表示啊，我们可以用这个节点编辑模式啊，来优化处理一些图形啊，比如有些类似 你像这种缺口自动优化有可能处理不好，我们可以进入啊节点编辑模式，然后 人为的把这个结点给拖上来啊，这样来优化处理图形。 嗯，然后第三个是我们的那个手工排序，有时候我们如果对呃自动排序的结果不太满意，我们可以进入手工排序模式，然后一个个的点选图形啊，进行排序。 嗯，我们看一二三，我们可以按照我们点的顺序进行一个排序。然后呃第四个呢，是我们那个呃一个平移视图的一个啊，磨损。 第五个啊，我们是一个啊，可以把实图缩放的一个，有一个适应参考， 我们可以对整个试图进行一个说法。

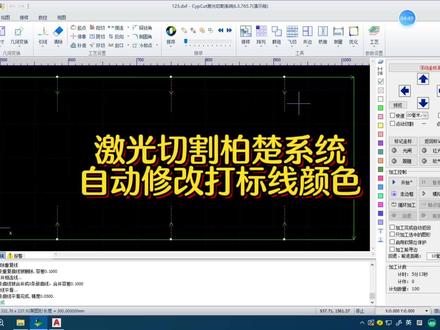

今天我们来讲讲激光切割白储系统，在用户参数配置里面自动优化选项，下面有一个自动映射图层选项，勾选下面那个自动映射 d、 x、 f 文件中的图层， 这个代表的意思主要是 c、 a、 d 里面的图层，勾选号之后点确定，然后到 c、 a、 d 里面去看，先回到桌面，选择 c、 a、 d 软件并打开。 打开 c、 a、 d 软件之后，先看里面的图层设置。 c、 a、 d 里面可以设置很多图层，我这里目前就设置了两个。先来看一下， 我们把第二个图层的颜色修改为红色， 这样方便画图时区分图层。然后第一个图层画图时的颜色设置一下，之前我设置的黄色，现在改为白色。来画一个图，随便画一个矩形， 然后用同一个图层画两条打标线， 打标线会激光切割的都懂，这里就不讲解了。打标线画号之后点保存。 白储系统的激光切割一般格式都选择二零零七的 d、 x、 f 格式， 这里随便保存到一个文件夹里面， 然后接下来打开白储系统，选择文件， 找到刚才 c、 a、 d 保存的文件，打开。如果在 c、 a、 d 里面用同一个图层画的图，然后导入激光切割系统，里面就全部只显示一个颜色。 如果要对某些线进行打标处理的话，就得手动去修改颜色。 但是如果在 c、 a、 d 里面打标线，选择另外的图层， 然后同样再画两条打标线， 画好之后点一下保存， 这个时候再回到白储系统中，打开刚才的文件， 这个以另外一个图层画的两条打标线，现在就自动成了粉色，也就是激光切割时我们需要的打标颜色， 这样的话，激光操作人员就不用自己再手动去修改打标线颜色。 如果你觉得是颜色的问题，那么我们再回到 cad 里面，用第一个图层画两条红色的打标线来看看。 这里图层选择第一个先前化的图层，然后把线条颜色改为红色，再同样地画两条一样的打标线试试。 保存之后回到白储系统，选择这个图形， 这就是刚才保存的图，有三段打标线，然后我们看到只有中间的打标线颜色是改变， 后面红色的打标线颜色同样没有改变。好了，今天视频就分享到这里， 如果你觉得对你有帮助的话，记得关注、点赞和收藏，感谢你的支持！

呃，在工艺设置的右侧呢，是我们的排序功能啊，其中啊，比较主要的是一个我们的自动排序 啊，我们自动排序里面一共有十一种排序方式啊，分别是网格排序啊，局部对档空移，刀模排序，小图优先，由内到外，从从左到右，从右到左，从上到下，从下到上，顺时针，逆时针。 其中从左到右，从右到左，从上到下，从下到上是比较适用于啊比较规整的一个图形的一个排序的啊，我们打开一个，嗯， 一个正列的一个矩形，我们来看一看我们这几种排序方式，从左到右 啊，从右到左， 就对于这种相对比较规则的一个啊，分布的一个一种加工文件来说啊，这四种排序方式啊，排出来的顺序是相对比较理想的，从下往上， 然后对于啊圆环状的一种样图来 我们来看，那这个时候如果我们使用一个从下往上排序，其实排出来的效果是相对很不理想的排序，从下往上可以看到，这里面 面应该有非常多的空层，是浪费非常浪费生产效率的。然后这个时候我们可以试一下啊，我们在由内到外排序 明显就比刚刚合理了很多，当然我们的顺时针，逆时针也会非常好 use that。 而我们的呃小图优先排序呢，就是会啊，顾名思义，就是从小图形开始， 先切小图形，后面再切大图形，然后，呃，我们的刀 刀磨，刀磨排序其实是主要适用于啊有一些不封闭的图形进行排序的时候啊，这个刀磨排序比较合适 啊，比如对这个图形啊，我们前面也提到过了，那 他是在 cd 进行供边以后的，然后，嗯，整个图形对我们来说是会有一些啊不封闭线的存在的啊，我们显示不封闭图形就可以看出来了 啊，然后这个时候我们呃可以尝试一下看每种排序排出来的效果，我们看网格排序， 那这个圆最后加工了，其实对这种图形来说 啊，前面提到过的几种排序方式都不太理想，然后刀模排序排出来是最好的。 好，然后再来看看我们的网格排序 啊，使用网格排序以后呢啊，我们其实是会把我们这几个啊， 我们的加工文件分成不同的，根据三格的形式分成分成不同的区域，然后进行一个呃自动排序。所以啊，在处理一些复杂图形的时候啊， 使用这种网格排序啊，会看起来啊，相对空层会少很多，就相对会合理一些。对于复杂图形来说，然后这个时候如果用我们的局部这段空隙，可能效果就就是比较凌乱了。 然后在我们排序啊，十一种自动排序方式，后面有三个选项啊，一个是禁止排序的时候改变方向，这个时候就是勾选这个，以后呢，我们那个切个方向就不会改变了。 然后有一个排序时区分内外膜，那这个时候就是啊，当你进行排序的时候，我的内外膜会自动进行区分，然后最后一个是可以设置最外程为音签，就是有些特殊的场合啊，当我们 需要最外层是硬切的时候，可以把这个选项给勾上 啊，然后这四个图标呢是可以啊，提供给我们做一些简单的那个啊，手工排序的，比如说这些图形显示一下序号， 比如我选中了一个图形，我可以把它的排序向后或者是向前，看到这里我们这个顺序是发生了变化的， 或者是啊，我们可以变到最后或者最前啊，这四个按钮分别是就是可以起到一个简单的一个手工排序的一个作用。呃，既然，呃我们有那么多 的自动排序方式，分别对于不同的图形来说啊，有队友他们最优的一种排序方式，那么当多种的呃图形混合在一起的时候啊，比如说我们现在啊导入进来刚刚的圆圆环， 当我们这两种图形混合在一起以后，我们如何进行排序 啊？这个时候我们是可以用到我们的。呃，软件的一个群主功能，就是当我们设置好就把这个图形的工艺设好以后呢，我们可以把它群组成一个零件， 看这个手，这个群主内部啊，我们是可以有一个群主的内部排序的，然后我们是可以啊，比如我这 这个裙子，我用顺时针排序，然后上面这个也群组一下 群主，然后群主内部是从下往上啊，这个时候我们可以再来看一下啊，这整个文件的一个啊加工顺序，整个文件从下往上，我们可以看到 这样子啊，是可以实现一个啊，相对比较啊理想的一个加工排序。 好，我们再来看另外一个图形 啊，这个图呢是在 cd 里面群主群。好的啊，然后在我们这里呃软件里面用户参数 啊，把这个自动打散啊， dxf 文件中的群主，把这个选项去掉以后啊，我们打开这个图形就能把啊 cad 里面啊群主好的图也打开以后也还是群主 啊，对于这种图形来说啊，我们 群主内部啊是需要先进行一次排序的啊，我们前面提到过啊，像这种， 像这种啊，在 cd 里面过完编以后，在我们软件进行排序的话啊，使用刀模排序是相对比较好的，让我们来看一下， 对这种路径就没问题。然后这个时候啊，我们群主内部排序好以后呢，我们外面再用一个网格排序，然后我们看看这种一个效果， 至少啊我们其实是群主内部跟外部的盘旋 都是 都是比较好的， 这样子我们整版加工的效率是最高的。 再继续看我们排序右侧的一些功能啊，排样啊，我们后面再单独讲我们的正列功能 啊，会这一个举行以后呢，我们可以啊进行一个简单的一个正列，比如我 五行五列，行间距五列，间距五，或者我也可以用偏音量，偏音量这个是十的偏音量十五 好，这个时候就得到一个二十五个举行 啊，我们除了这个矩形阵列以外呢，还可以进行一个教护士阵列， 我们设置间距以后，我们可以 进行一个交互的正脸， 然后还可以 进行一个环形正列啊，这个环形正列我们是可以设置他一个啊角度的间距和图形数量，然后按一个角度或者是按正列范围进行，我们看一下这样就是一个简单的环形正列了。 好，另外我们还可以进行一个不满的正面啊， 如果在一个八百乘八百的一个板子上啊，把这个图形给布满， 这样就把这两个方布满在了这个八百乘八百的盘子上。

啊，下面啊我来介绍一下我们工艺设置里面的几个基本功能啊，第一个是起点啊，当我们对我们呃自动添加的引线啊不太满意的时候啊，我们可以通过我们的起点去修改一个引线的位置。第二个我们也可以啊，从外侧 图形里面啊，可以把这个引线的角度和长度啊都自己认为设定一个。 然后对于啊激光切割来说呢，它是存在一个割缝的，如果我们没有进行一个割缝补偿，就会导致我们切出来的土形的尺寸 跟实际上会有个偏差，比如说图形中的一个啊，外径二十，内径十五的一个圆环，如果没有加各方 控补糖，我们切出来这个圆环的一个啊大小就会跟实际不一致，因为它由于割缝的原因啊，我切外面这个二十的圆的时候，实际切出来的大小是小于二十的，然后切里面 十五的圆切掉以后呢，剩下的部分是比十五大的啊，因此我这个时候我假设这个割缝是零点一毫米啊，我进行补偿以后，我们可以看到啊，我 我的外膜是外扩的，然后我的内膜是内缩，这个时候呢我可以保证我的外膜切下来经过补偿以后，切下来的尺寸是二十个毫米，然后内膜切下来是十五毫米， 然后当呃我们啊遇到一些啊，比如说我们在 cad 供编好的一个图形啊，进来以后呢啊有可能导致我们这个 内外膜判断有问题，这个时候呢啊我们是需要啊去人工的去改这个内外膜的阴切氧切的啊，我们来看这个图形啊，现在比如我区区分一下内外膜，然后添加引线 啊，发现我们其实啊这个引线添加是有问题啊，它的前长度是小一点， 就相相相当于这个圆，我们被当做了一个啊外膜来处理，但实际上他这个 内膜，因此我们需要通过我们啊工艺设置里面的阴切阳切去沦为的去改变我们这个啊内外膜的类类型。 这个主要是因为我们这个现在啊我们这个供边图形啊这个外轮廓，其实是啊我们这个软件是没法把它识别成一个外模的，因此就会存在啊这类图形的内外膜判断会有点问题 啊，并且这样就 ok 了，然后我我们可以使用我们批量修改功能， 这样每一个每一个内容我们都可以看到这就是一个啊阴切的一个内膜。 然后对于啊有当我们加工一些啊，比如说一个长条形的一个啊弓箭的时候呢 啊，如果我们直接啊加工的话啊这种零件一般切割下来都会啊翘起啊，有可能会啊影响切割头控影， 因此我们会在啊这种长条形的两端。嗯，添加微联， 我们在威廉位置呢，我们 会有一段的距离是不出方的。 好，我们可以啊手动添加微联，或者是啊我们按住呃，在添加微联的时候按住那个 shift 是可以把这个微联给删除的，我们也可以用自动添加微联的方式 啊，有微量数量量啊， 对按就添加了两个 v 脸。好，当我们批量加工这种长条形的领件的时候 啊，假设我们的啊切割顺序是从下往上啊，排个序，然后啊我们起点在这里，那我就是相当 是哈每一个在长条形里面都是一个顺时针切割，那我第一个弓箭切割完以后去加工第二个的时候呢，我们发现啊，我加工到这个长边的时候，其实这个时候因为我上面这个长边已经加工过了， 所以啊会导致我在加工这个厂边的时候呢啊，我的我们的切割头啊，因为我们这个板子他这个支撑比较少，有可能会啊抖动抖起来，但是我换一种 啊，我把反向，我把我的切割方向反向，像这种当我从下往上加工的时候呢啊，我们来看这个顺序加工完，然后到第二个我加工这根长边的时候，由于这根长边没有加工，所以他对我们板 材的一个支撑相对会牢固一点，就这个时候啊，我们的整个加工顺序也是更合理的，因此我们有时候会需要啊修改这个切割方向，然后来达到一个更好的一个切割效果 啊，当然我们也可以啊统一设置这个切割方向，顺时针或者逆时针。 下面来看一下我们的啊缺口功能，当我们想要在加工弓箭的终点啊留一个缺口的时候呢，我们可以在这边啊封口这个下拉菜单， 选择缺口，然后我们可以设置一个缺口的大小啊，比如这个时候我设了一个三毫米的缺口 啊，我也想把这个缺口补上的时候呢，就封口。好，我们也可以设置一个过切，这个过切距离五十五毫米，那我们走完切到终点以后，其实会再多往前切五个毫米， 是我们过切功能，然后这个多圈呢，主要是用来我们可以把这个图形，如果是用在打标图层的时候啊，我们可以啊连续打标三次，这个加上一个打标的效果。 然后对于啊一些折弯键来说啊，我们是可以在软件里面去啊生成一个啊，由于折弯的一个四放角的， 就我们在这个啊四个角啊添加了一个释放角，这样当我们啊这个攻击力到下一道工序要去折弯的时候，就方便折弯一些啊，这个倒圆角呢，我们是可以单独的对每一个角啊进行一个倒圆角处理， 这不同于我们左左下角这个倒圆角 他是对呃可以单独对每一个角进行处理的， 然后啊我们这个冷却点呢，是啊，我们可以在 绘制一个矩形出来个影像， 我们点这个冷却点以后可以在啊这个图形的任意位置添加一个冷却点啊，当我们加工到这个点的时候呢，会停光吹气一段时间，就是会把光关掉，然后一直在里面吹气，执行一个啊冷却点延时。 好，我们按住 shift 也可以把这个冷却点给删删掉。 好，当然我们也可以自动添加冷却点啊，引路一点冷却，还有尖角冷却九十度，那这个时候其实是好，我们在引路点这个位置还有四个 九十度的角都会啊，增加了一个冷缺点，后面可以清除冷缺点。那清除冷缺点的时候 啊，我们引路点这个冷却点，是啊，没法自动清除的啊，如果要清楚要手工去清楚。 另外啊，当我们需要一个呃比较尖锐的尖角切割效果时候啊，我们是可以用我们的环切功能， 然后顺成环缺线， 像这样子，我们的啊，切割尖角的时候，我们的切割路径是会啊，和传统的方式不一样，会有个环切出去的回来的一个切割路径，这样可以保证尖角的一个切割效果啊。最后我再来说一下我们 那个停靠点的设置啊，这个啊，我们的停靠点啊，指的是啊，我们的程序零点相对于整个加工图形一个所在的位置啊，我们现在设的一次这个左下的停靠点，那就意味着 啊，我们的加工图形相对我的停靠点是一个右上方，当我们使用浮动坐标器的时候，因为我们用浮动坐标器时啊，我们切克头所在的位置就是我们的程序零点， 那这个时候啊，我要加工这个矩形，我是往机床的右上方去加工的，当我停靠点啊是在右下时候， 那这个时候啊，我的加工文件就是这个矩形，相对我的停靠点是在左上方，那我就会往当前切割头的左 左上方去加工这个矩形， 然后我们这边还有一个啊，可以 勾上排除掉背景图层在计算位置啊，这个是什么意思呢？就是啊，当我们啊，比如说有两个图形，然后有一个我们把它变成白色的背景图层，那这个时候呢啊，我们其实是根据这个圆的啊，一个 绿色图层的一个位置，一个左下，然后这个时候再去加工这个圆，如果是我们没有勾上这个选项呢，会把这个白色图层给算进去的。 然后还有一个啊，我们可以通过一个绝对位置，通过坐标指定的方式好，然后来确定停靠点一个位置，相对图形的一个位置，比如我这样点， 那更常用的其实是我们这个相对位置，我们用一个相对位置关系搭配我们的一个服装坐标系啊，可以进行一个啊，相对比较简单的一个加工。

下面为大家介绍一下我们两款切割软件的一个排序的功能，我们排序排的好的话，他会节约我们很多的一个空移的路程，可以提升我们的一个加工效率， 而且的话也能有效防止我们的一个碰板，所以说我们每次加工的时候这个都是必不可少的，所以排序呢，也是我们一个基础操作之一。 像我们如果说一个单个的零件进行排序的话，这个一般是在排样之前的啊，但是我们排样之后呢，也要还要再进行一次排序， 像这个单个零件之前排序的话，他就要简单一点嘛，像比如说我们一个图形拿到我们排序的话，在这一栏里面啊，我们也可以在这绘图里面，这一栏 我们一般主要就用常用在里面吧，他这个是一个自动排序，他这个是基于我们下面这个勾勾在哪里的进行一个排序， 然后这是我们一个手动排气管，我们可以把我们选中的啊，次序可以把它放到最前，可以把它放到最后，也可以把它往前移动，往后移动， 然后这个的话就是我们的一个选中的一个，那个就可以看他的一个加工路径啊，跟这个一样，这个是我们靠手动拖动啊，来看他的一个加工路顺序， 像我们排序设置的好的话就会比较方便，比如说我们，嗯，我们的排序方式主要自动排序的话，我们可以选这些啊，网格排序、局部最短空余排序，一个盗墓排序，小图像这些的话，我们就可以根据自己的一个 操作习惯来进行，我们一般的话用的比较多的就这个从下到上，我是从左到右，然后什么网格盗图像小图优先，像其他这些顺时针、逆时针或者是什么从内到外，这种就会用的比较少。 然后我们这个排序时区分内外膜这个东西是一定要把它勾上的，因为我们排序的时候他肯定是必须要先切里面里面的图形，再切外面的工匠， 不然的话如果你先切到外面的轮廓这个空间的话，他如果他板没掉下去啊，可能会导致我们的七个尺寸的一个偏差，如果他这个板掉下去了，我们还要加工里面的话，他就激光头就感应不到我们的板子，就会导致撞头，所以我们这个一定要勾上。 然后我们这个排序的话就比较简单，我们可以把这个他的顺序的话，我们通通过这个显示，这个显示序号标出来， 我们可以显示他的一个空移的路径，像这种我们就可以看出他加工了，一再加工，二再加工，三再加工这个，再加工这个，把他再回到这个这里，我们就可以看出他这个五到六的过程中，如果说我们中间这个三 这个三轮，如果说切割的时候啊，他这个空间如果没加休息这半空的话，他就就有可能导致撞板。所以我们这个路径呢就都可以优化一下。 比如我们可以先切这个再切这个，我们先切这个，再切这个，再切这个，再切这个，再切这个，然后再回来，他就可以有效的防止。 然后的话我们也可以修改这个一些这个起点的位置啊，他也可以节约我们的一个那个加工的路径啊，少走很多空层， 我们自动排序一下，一二三四五六，像这些我们都可以修改他的一个起点来，通过修改起点来节约他的一些路径，这些 看他懂这种的话就方便的多了，反正大概意思的话就是这样，我们这个可以根据他的一个配合来， 然后我们的话也可以进行一个，如果说你要进行一个手动排序的话，他这个是是在这个左上角的这里有个这个手工排序模式， 我们只需要点一下就可以了啊，比如说我们点一下，他会你点到第一个哈，他就会是持续一，你点第二个，他就变成二，如果你点 第三个点这里，他就这里就上点第四点第五点第六。 然后如果，嗯，他这里面如果说我们还可以选择从左到右，从右到左， 由内到外，这个就就根据我们的一个加入习惯了。然后我们单个零件如果排序完成之后啊，我们最好是把它群主一下，然后群主一下进行我们的一个排版， 我们这个东西也可以看到啊，可以通过拖动这个进度条，我们来看他的一个加工的顺序，也可以 我们就会把群主下群主了，如果我们把群主过后他这个顺序的话，就是我们已经不能改了，如果我们要改他的顺序，我们可以通过一个这个点击右键啊，右键有个群主内部排序来修改， 一样的，这些都是好，下面我们跟大家说一下我们排版后台的一个加工，说我们这个图 虽然还是一个哈，如果排版的时候我们有很多工艺没设置的话，我们可以通过一些那个批量加工来进行设置，我们可以通过这里批量修改 批下去给这个圆，然后可以那个选择一些封闭的图形，或者是选择所有的圆形，这些这个我就不说了，前面说过 像这样一个图啊，如果我们排版过后排序一样的啊，我们把它全部选中，我们可以进行一个自动的排序， 说我们从下到上，他这个如果说我们从下到上，从左到右，从右到左，他是根据我们一个坐标啊，我们的轮廓坐标最下面的开始啊，比如说我们这个下来一点，他可能排序的话，他就是排到第一个， 如果说我们从从左到右啊，他如果你这个出来点，他就是排到第一，所以说有时候要注意点这个， 然后这个的话排序的话都是同样，我们每次只需要点一下这个啊，如果我们要看他的一个运行的轨迹，我们直接拖动这个东西就可以了， 大概也能看出来。卧室我们可以点中点到这个按鼠标按键盘上的那个前后前左右键，左右键也可以， 你可以看他的一个大概的一个加工顺序，就是看一下他有什么不合理的地方的话，好及时做出整改。 然后我们也有然后有一个模拟的功能啊，就在这个数控里面模拟的话是直接模拟激光头，这个运气 好，下面看我们的一个围红系统吧。围红这边的话排序跟那边也是差不多的，像我们这边开，我们直接点那个鼠标右键就他就可以，你可以选那个手动排序， 你可以选手动排序，你，你点手动排序的时候，他这个箭头旁边有个数字，你直接把这里数字点点过去就行了，三四五六保存一下这个顺序就可以了， 看这里一样的，如果是我们一个大图形的话，他也一样的，我们可以点这个自动排序， 我们直接点这个设置里面可以打开这个，比如说我们从左往右啊，他就可以从这里就能看见他的一个轨迹，从我们这个示意图里面，然后从上往下网格排序， 从右往左，从左往右，中心扩散局部最短路径。 他这这些都是跟那边博主都是差不多的。但是他这个我用有一个比较，就是我们可以按原按颜色来选择啊，就是我们涂成颜色这点是那边那边没没有的。比如说我们要先加工这个蓝色，我们就可以把把这东西，我们直接就可以选择这个 自动选自动加东西，我们把这颜色勾上啊，再点旁边这个省略号就行了。比如我们把 蓝色上面啊，我们就可以直接先加工这个蓝色的图形， 然后我们这边的话，如果模拟的话，他是通过我们一个，可以通过我们的那个仿真来啊，对，仿真速度可以调节。

啊，接下来我们呃我来介绍一下我们软件上方的一些呃功能键 啊。第一个是这个选择啊，我们选择里面有很多丰富的功能包，包括了全选、反选，然后呃我们还可以在这边 设置一个禁止快速拖动和复制啊，就是前面提到过的啊，防止误操作导导致这个图形不小心被我们拖动了。呃，可以快速的选择不封闭的图形啊，这个右下角这个图形呢是刚刚因为被打散了，所以是都是不封闭的。 嗯，然后我们可以如果是呃有几个图形是相似的话，我们是可以通过啊选择相似图形的方式将他们快速选 中的选择相似图形。 呃，然后对于这种相似图形我们还有一种呃处理方式呢，是我们可以进入呃批量修改，就是我们修改单个图形，可以把呃对应的修改复制到其他图形上，比如说我现在加了一个引线， 这样我们两个图形都一起修改了，这是我们的批量修改功能，当我们处理比较大的 dxf 图形的时候，这个还是蛮有帮助的 好，我们可以选择所有外模，选择所有内模，另外我们可以选择所有小于某个指定尺寸的一个图形， 比如说我小于二十的句型啊，这里没有，哎呀，一百还小于一百尺寸的图形都被选中了 啊。然后我们如果是呃在软件里面设了多个图层工艺的话，也可以根据我们的图层来选择， 然后我们这边有个锁定背景，是当我们把我们这个图层设成背景图层以后呢，我们是可以把这个图层锁定，然后就不能选中他了， 然后取消锁定就可以在选择 啊。还有个要注意的是我们软件里面啊，从左往右框选和从右往左框选是两个不一样的，当我从左往右框选的时候呢，只有我这个选择的啊区域里面包含了这个图形，我才会选中这个图形， 他是从右往左，只要选中了图形的一部分，整个图形都会被选中 啊。然后我们还可以根据我们的呃类型选择图形，比如选择所有的圆，或者是选择啊所有的多段线，或者是我们可以选择一个贝塞尔取向， 这时候我们分别不同的类型都被选中了。 呃，然后 这边再来看我们的显示功能啊，我们显示这边我们可以啊，第一个是可以显示封闭图形的外框，这个时候呢我们可以看到我们这条直线，他的外框就会显示一个绿色的框框出来， 然后我们还可以啊，以红色显示不封闭的图形，这有有助于我们呃，导入图形以后啊，去啊快速的找到这个不封闭的啊曲线，然后进行一些嗯，人为的修改， 然后我们这个显示序号呢，是我们会显示我们啊排序以后我们的那个加工顺序，然后把这个取消掉，那就大家可以看到我们的一二三四都没掉了， 然后呃这个显示路径起点就是我们呃每个加工图形的一个，呃，入到点 好可以显示我们的一个加工路径，那比如说这个三角形是一个顺时针加工的方向啊，如果我们把这个加工路径不显示以后，他就是三角形而已， 然后我们可以显示一个空影路径，这个黄色的代表了每一段的一个空影路径， 然后这边我们还可以显示一个微联的标记，这个主要是当我们使用微联功能以后啊啊，特别是呃加的微联比较多的时候，有可能啊，我们可能不一定能够记住我们在哪个位置加 v 脸，然后添加了一个标记以后呢，我们在啊比较远的位置也可以看到这个是否在图形上有加了 v 脸，比如这种比较常用的啊，我们长条形的一个图形啊，如果是啊以前 这样我们就可以呃比较方便的知道啊，这个图形是否已经加上了微量 啊，下面我们来介绍我们的呃尺寸功能，先把这些图形删掉。如果现在绘制了一个图形以后 啊，我希望这个图形的啊这个矩形是一个两百乘两百的一个矩形，那我这里说有个两百啊，如果我希望是个两百乘四百的，我需要把这个啊解锁 啊，对这个矩形呢，我们就是还可以这边去进行一个啊，简单的一个双大缩小， 然后这边啊有个几何变换呢，是我们可以把这个图形平移啊，或者是当我有两个图形的时候可以把它进行一些对齐操作，比如说是这样的啊，这个尺寸我也改 五十差不多啊，我可以让他们啊左对齐或者是右对齐 等等啊取中 啊，然后我还可以把这个图形啊进行一些啊镜像啊，或者是啊旋转九十度等等操作，当然也可以任意角度旋转和任意角度镜像 啊，下面我们再介绍一下我们的引线功能啊，我们选中图形以后啊，可以添加引线。 这边我们的引线引路线类型呢？可以是啊直线或者是单独的圆弧，或者是啊直线加圆弧两个组合，我们可以设一个引线的角度，比如我设个四十五度， 一些长度是十五毫米，然后优先咱们可以设置啊 合适的一个引路点位置啊，比如优先从顶点引路，嗯，然后紧凑用于封闭图形，我们看看效 啊，然后这个时候我们可以看到啊，其实我们呃这个内模图形，他的引线加的位置其实是有问题的啊，如果是按照这个引线轨迹轨迹去加工的话，那么这个零件就切割报废了 啊，就是因为我们啊没有进行一个内外膜的区分，所以他引线啊，他把两个图形都当做外膜来添加引线了。 呃，当我们添加完啊，进行一个区分内外膜操作以后呢啊这个引线位置就正常了啊，按照我们刚刚的设置，我们设的是一个角度是四十五度，但是我们现在可以看到我们只有这个内膜这个引线才是那个四十五度。然后我们外膜 这个引线呢，是啊，是零度引度的，因为我们其实在点点位置，然后是啊外模图形的话，最合适的引线角度其实是一个零度进去，这个时候切割效果是相对比较好的，因此我们做了一个自动优化。 然后当我们啊，比如说加工一些厚的不锈钢的时候，也有可能要在引路线添加一个小圆孔啊，这样可以方便排渣， 他们以前就以前位置会加一个小圆孔， 当然我也可以啊，不从顶点引路，也可以优先从场面引路看，这个时候 我们可以看到啊，我们的引线位置都发生了改变 啊，我也可以按照一个图形总藏的设定啊，统一一个固定的位置啊，这个他是 当我们啊需要去修改一个啊引线的一个类型的时候，好，然后又不希望引线位置发生更改，然后这时候可以勾上这个选项，然后我们这里去修改一下我们的引线类型， 然后这个时候我们就变成一个直线加圆弧的一个引线形式了 啊，下面来，呃，介绍一下我们引线里面的检查引路引出功能啊，会是一个小点的图形。 好，我们按照刚刚的啊引线工艺添加一个引线， 然后其实这个时候我们有一个有一段内模的引线是不合法的，然后如果我们去检查引路引出 会有个提示出来存在不合法的引线，然后另外么区分还是不合法，因为我们这个引线其实跟我们这个零件啊加工轨迹有冲突， 这个时候我们可以改变我们的啊引线类型，把角度给变掉，这样两个引线都是合法的。

less 入门课程帮助大家快速上手软件，我们今天主要讲解前四个部分内容。 cpat、 cpn 是两款软件之间的对比， 创建任务与导入、图纸处理以及拍样。首先来看一下 c 卡特赛 pronus 两款软件之间的对比。在性能上， c 卡等设置的零件种类上线为五十种， 并且每个零件只能设置九百九十九个，排行结果也只能一次生成二十种， 这样就不能满足很多大批量零件排行用户的诉求。而 cps 能支持设置两千种零件，每种零件可设置的个数为九万九千九百九十 九个，能支持的排样结果也是九千九百九十九种，基本上可以说是无上限的。在排样功能上，相对于 c 卡这款切割软件来说， 赛文尼斯在排行能力上有了很大的提升，排行策略多样化效率更高。 cps 直直自动优化参数配置， 支持错误图纸识别，支持自动读取零件名和数量，也支持共编政列等。而在 secret 这些功能都是不支持的。 在道路生成方面， c 科铝料线样式单一，并且只能一个个手点排序。 r c pns 支持自动手动余料线，并且排 排序功能上不仅增加了零件区分，还增加了框选排序、拉线排序和画笔排序。 sycs psi 支持自定义表单， 很明显在 ps 功能是强于 supper 的。你学会了吗？关注激光修理工，让你越来越专业！

呃，在工艺设置的右侧呢，是我们的排序功能啊，其中啊，比较主要的是一个我们的自动排序 啊，我们自动排序里面一共有十一种排序方式啊，分别是网格排序啊，局部对档空移刀模排序，小图优先，由内到外，从从左到右，从右到左，从上到下，从下到上，顺时针，逆时针。 其中从左到右，从右到左，从上到下，从下到上是比较适用于啊比较规整的一个图形的一个排序的啊，我们打开一个，嗯， 一个正列的一个矩形，我们来看一看我们这几种排序方式，从左到右 啊，从右到左， 就对于这种相对比较规则的一个啊，分布的一个一种加工文件来说啊，这四种排序方式啊，排出来的顺序是相对比较理想的，等一下往上， 然后对于啊圆环状的一种样图来 我们来看，那这个时候如果我们使用一个从下往上排序，其实排出来的效果是相对很不理想的排序，从下往上可以看到，这里面 面应该有非常多的空层，是浪费非常浪费生产效率的。然后这个时候我们可以试一下啊，我们在由内到外排序 明显就比刚刚合理了很多，当然我们的顺时针，逆时针也会非常好 use that。 而我们的呃小图优先排序呢，就是会啊，顾名思义，就是从小图形开始， 先切小图形，后面再切大图形，然后，呃，我们的刀 刀磨，刀磨排序其实是主要适用于啊有一些不封闭的图形进行排序的时候啊，这个刀磨排序比较合适 啊，比如对这个图形啊，我们前面也提到过了，那 他是在 cd 进行供边以后的，然后，嗯，整个图形对我们来说是会有一些啊不封闭线的存在的啊，我们显示不封闭图形就可以看出来了。 好，然后这个时候我们呃可以尝试一下看每种排序排出来的效果，我们看网格排序， 那这个圆最后加工了。其实对这种图形来说 啊，前面提到过的几种排序方式都不太理想，然后刀模排序排出来是最好的。 好，然后再来看看我们的网格排序 啊，使用网格排序以后呢啊，我们其实是会把我们这几个啊， 我们的加工文件分成不同的，根据三格的形式分成分成不同的区域，然后进行一个呃自动排序。所以啊，在处理一些复杂图形的时候啊， 使用这种网格排序啊，会看起来啊，相对空层会少很多，就相对会合理一些。对于复杂图形来说，然后这个时候如果用我们的局部这段空隙，可能效果就就是比较凌乱了。 然后在我们排序啊，十一种自动排序方式，后面有三个选项啊，一个是禁止排序的时候改变方向，这个时候就是勾选这个，以后呢，我们那个切个方向就不会改变了。 然后有一个排序时区分内外膜，那这个时候就是啊，当你进行排序的时候，我的内外膜会自动进行区分，然后最后一个是可以设置最外程为音签，就是有些特殊的场合啊，当我们 需要最外层是硬切的时候，可以把这个选项给勾上 啊，然后这四个图标呢是可以啊，提供给我们做一些简单的那个啊，手工排序的，比如说这些图形显示一下序号， 比如我选中了一个图形，我可以把它的排序向后或者是向前看到这里我们这个啊顺序是发生了变化的， 或者是啊，我们可以变到最后或者最前啊，这四个按钮分别是就是可以起到一个简单的一个手工排序的一个作用。呃，既然，呃我们有那么多 的自动排序方式啊，分别对于不同的图形来说啊，有队友他们最优的一种排序方式。那么当多种的呃图形混合在一起的时候啊，比如说我们现在啊导入进来刚刚的圆圆环， 当我们这两种图形混合在一起以后，我们如何进行排序 啊？这个时候我们是可以用到我们的。呃软件的一个群主功能，就是当我们设置好，就把这个图形的工艺设好以后呢，我们可以把它群组成一个零件， 看这个手，这个群主内部啊，我们是可以有一个群主的内部排序的，然后我们是可以啊，比如我这 这个裙子，我用顺时针排序，然后上面这个也群组一下 群主，然后群主内部是从下往上啊，这个时候我们可以再来看一下啊，这整个文件的一个啊加工顺序，整个文件从下往上，我们可以看到 这样子啊，是可以实现一个啊，相对比较啊理想的一个加工排序。 好，我们再来看另外一个图形 啊，这个图呢是在 cd 里面群主群。好的啊，然后在我们这里呃软件里面用户参数 啊，把这个自动打散啊， dxf 文件中的群主，把这个选项去掉以后啊，我们打开这个图形就能把啊 cad 里面啊群主好的图也打开以后也还是群主 啊，对于这种图形来说啊，我们 群主内部啊是需要先进行一次排序的啊，我们前面提到过啊，像这种， 像这种啊，在 cd 里面过完编以后，在我们软件进行排序的话啊，使用刀模排序是相对比较好的，让我们来看一下， 对这种路径就没问题。然后这个时候啊，我们群主内部排序好以后呢，我们外面再用一个啊网格排序，然后我们看看这种一个效果， 至少啊我们其实是群主内部跟外部的排序 都是 都是比较好的， 这样子我们整版加工的效率是最高的。 大家继续看我们排序右侧的一些功能啊，排样啊，我们后面再单独讲我们的正列功能 啊，会这一个举行以后呢，我们可以啊进行一个简单的一个正列，比如我 五行五列，行间距五列，间距五，或者我也可以用偏音量，偏音量这个是十的偏音量十五， 好，这个时候就得到一个二十五个举行 啊，我们除了这个矩形阵列以外呢，还可以进行一个教护士阵列， 我们设置间距以后，我们可以 进行一个交互的正脸， 然后还可以 进行一个环形正列啊，这个环形正列我们是可以设置他一个啊角度的间距和图形数量，然后按一个角度或者是按正列范围进行，我们看一下这样就是一个简单的环形正列了。 好，另外我们还可以进行一个不满的正面啊， 如果在一个八百乘八百的一个板子上啊，把这个图形给布满， 这样就把这两个方布满在了这个八百乘八百的盘子上。

机关切管画图教程，咱们来画一下这个图啊，一个下力度直径是一百四十，厚度是三点零，好点，这个特征点拉伸图台，选择草绘面画圆，修改尺寸一百四十， 薄壁特征，这里厚度三点零，反向一下，然后这个深度一千五百，好，接着画圆，拉伸切除， 好，这里我们看一下，从这里开始画，画两个圆， 约束一下，这两个圆相等，然后标一下尺寸，这里到 这个端面，这里两百，好，然后这个圆心到这个圆心也是两百，好，看一下图片两百两百孔的大小是十二， 好，退出草图，然后这里的话可以反向一下， 接着阵列，圆周阵列，这里是三个， 打勾，好，接着咱们再画两个对穿孔，拉伸切除， 画圆孔的大小，咱们看一下，这里是十四， 圆心到端面一百， 好，这里选择这个完全贯穿，两者，好，然后再画一个，选择这个草灰面，在这个面上画圆， 直径也是十四到断面 一百， 好，这个完全贯穿啊，两者 打勾确定。
