03:56查看AI文稿AI文稿双吻肽斜震电路我们先用一些贴片器件搭建一个简易的 damo 版 many months later， 一个简易的霓虹小灯诞生了。 在电容的正极，我们得到了一个标准的震荡波形，在电容的负极同时也是三极管的积极，是一个负向震荡的波形。 让我们来揭开这个电路的面纱。一定注意，我们分析的都是电路顺态工作的过程。 当系统出使上电时，电容 c 一通过电阻 r e 和二极管 d e 充电，同时 a 点电位开始有上升趋势。同理， c 二电容正向充电力点电位开始有上升趋势。 三极管 q 一和 q 二的参数是一定有差异的，不可能同时导通。我们假定 q 二先导通，此时发光，二极管第二开始发光。 敲黑板，此处是这个电路灵魂的开始。在电源打开瞬间，电容开始充电，第一点电压约为三点五伏，第一点电压是上升趋势，我们先假定它为不定状态 电容顺态充电为如下形态，电容正极为三点五伏。当 q 二导通的顺态，电容的正极有从三点五伏下降到零伏的趋， 是电容两端的电压差，假定为三点五伏。在正极电压从三点五伏到零伏跳变的过程中，电容有维持两端电压不变的特性， 所以在这个顺态的过程中，电容的负极变成了负三点五伏，电容的正极变成了零伏。而电容的负极正好接载了三极管 q 一的积极负电压，使三极管 q 一截止， 此时发光，二极管第一不发光，而 q 二导通后，积极电压被三极管内部的 pn 节前位到了零点七伏，所以电容 c 一的负极为零点七伏。我们在二次复盘下刚刚 讲的顺态过程， a 点电压被前卫成了零点七伏， q 二导通 d 二发光， b 点电压通过电容形成了负电压 q 一截止第一步发光， 我们继续分析接下来的过程。电容通过 q 二持续放电，使得 c 二负极电压持续升高。 当 c 二负极低点升高到零点七伏时， q 一导通接下来会发生什么，留给您自行分析， 还是用波形说话？ b 点电压逐渐升高， a 点电压被前卫到零点七伏。当 b 点电压升高到零点七伏时， q 一导通 c 一负，即 a 点变成了负电压 q 二截止，又一个轮回发生了。我们同时还测试了电容 c 一两端的波形，如下图，您可以更好地理解电容充放电与三极管开关的关系。三极管截止时，电容正极是高电瓶，三极管导通时， 电容正极是低电瓶。下面两电容正极的波行更加直观的看出来两发光二极管交替闪烁的原理。通过改变电阻和电容的参数，可以改变电容充放电时间，从而改变小灯闪烁的频率。
975雷哥硬件
02:25查看AI文稿AI文稿通用技术的电控器材包啊，电子原件，面包板，正当电路烙铁一套，数字电表一套啊，准备了这个几十份啊，呃，千把块钱直接就送掉了，我的天呐，同学们，高二选技术同学，大家目前应该已经上到这四个板块了吧，电子原件，面包板，焊接，多用电表啊， 高考呢，也是必考一道选择题啊，然后呢，大题也会经常考到。那么很多同学呢，对于像这些原件啊，都不认识的，光敏电阻都没见过，四环电阻也没见过定位器长啥样，还有呢，面包板怎么接线呢？什么原理啊， 常见的错误有哪几类啊？哎，通用是建立在实践的基础之上呢，所以的话呢，陈老师已经帮大家配好了一套五五的正当电路啊，然后呢，万能板，一片， 电池盒，面包板，然后各种原件，镀包线，拿回去搭一搭，哎，电路你就知道怎么做了， 所以想要这个器材的哎，评论区里回复一下器材包三个字就可以啊，那么这套器材我是送的啊，怎么样获得呢？ 就是我们韩村啊，高二正要准备讲选修一就电控的提高班，那么第一课就是电子制作，多用电表啊，所以这些器材呢， 收到之后呢，寒假先玩一下啊，然后你自己就不用去买了，可以一直用到你大学呢啊，电烙铁，焊锡丝，斜口钳啊， 已经报了寒春电控提高的同学啊，我就今天就全部都寄光了啊，送，送完了，然后因为数量是有限的啊，其实最麻烦的就是我们的这个分解，所以呢，也不准备多配了，就是我们这个寒假报名同学我就送，那送完为止啊，差不多还有二十套左右，然后呢，再来一个数字电表， 那么我送的是数字电表，为什么指真电表不用送呢？因为这个东西物理也学过了，对吧？那么通用的话呢，我们就学一个数字电表的一些支点就可以了啊，哪些是直流电压档，哪些是交流电压档，那么欧姆档 它是倍率呢？还是良辰啊？那么二极管档，分频器档是什么含义对吧？这个插红表笔插哪里，黑表笔插哪个洞啊？那么这些呢，你摸过实物你就知道了，还有右上方这些什么东西对吧？怎么写的三极管呢？有什么用？哎， 同学们自己去买的话呢，就是麻烦把这里面的零件到底买多少，其实你也不知道，那陈老师这边呢，都是我们常见电路所需要用到的原件，都帮你配好了啊，你就不用自己去一个一个去买了啊。好，需要的同学可以评论区里打器材包三个字啊。
31陈晖老师技术选考
05:28查看AI文稿AI文稿我们以前用模拟电路来制作调频无线话筒这样的电路时，一般都是要在这样的印刷电路板上 通过焊接原件来完成的。特别是起到震荡作用的这个空心线圈，他的形状直接影响到震荡频率， 稍微压紧一点或者拉松一点，都会导致震荡频率发生漂移。因此高频模拟电路对电路的设计有更高的要求。 而我们常用的面包板，由于其内部是由很多金属条构成的，其自身分布电容很大，因此很难工作在高频状态下， 因此面包板一般不适用于高频电路。而调频无线话筒又是电子制作 diy 中最为经典的电路之一，为此我们特别设计的这款电路采用了专用的屏蔽线圈， 他可以方便的插接在面包板上。 为了保证工作频率稳定，震荡部分还采用了三十兆的精振，并采用了变容耳机管实现调频。这是这个电路的原理图， 精湛的战场频率通过屏蔽线圈和并联的协定电容实现了三倍频，从天线输出九十兆的发射信号。 通过以上措施，我们在面包板上通过插接元件也能完成了无线话筒的制作，而无需烙铁焊接。 装配时需要留意的是住级话筒区分提性与外壳相接的一角，也就是这角是负极，他要接电源的负极 变成二级管。在管身上印有黑色色环的一端是负极，另一端是正极。 在电路中他要求正极接地，因此这个变容二极管是反向使用的。 屏蔽线圈也是分初级和次级的，有两个银角的，这端是 初级，在面包板装配时，他要朝下安装， 有三个银角的，这端是刺激在面包板上朝上安装 其余元件和导线，参照装配图安装即可。装配完成后，检查无误即可接通电源。 使用一台具有数字频率显示功能的调频收音机，将接收频率设置在九十兆。 将无线话筒的天线拉直，并且尽量垂直放置，此时对着话筒讲话， 收音机中就会传出话音。用配套的小一字改锥调整屏蔽 线圈中的磁芯的位置，并且逐渐拉开距离，使收音机接收到的信号最清晰，接收距离最远，即可 屏蔽线圈中的磁芯。他的一字槽比较窄，如果用配套的一字改锥不能完全插入到一字槽中，可以将这个改锥 在砂纸或粗糙的水泥地面上修磨一下，使改锥的头窄一点，就可以插入到瓷车中了。 现在大家看到的这个装好的电路中，导线是紧贴在面膜板上的，因为这个导线的长度都是事先良好的，并裁剪好。套件中提供的导线略长，用户在装配时不用再裁剪，直接插 贴就可以了。导线不一定要紧贴在面包板上。 这个调频无线话筒的发射频率是九十兆，单一频点不可调整。如果当地有九十兆的广播电台存在，如北京地区就有这个频率的广播电台， 刚才在给大家演示时也能听到广播电台的播音，则测试电路网会受到移动的影响，因此最好在室内进行。 需要指出的是，由于面包板自身的特性，它不适用于高频模拟电路。 虽然我们已经采用了精振加线圈三倍屏的方式，但实际上电路输出的信号主频率还是以三十兆为 九十兆的，斜震信号要弱一点，这点从试播器或频率记的测量当中也能观察到，但这并不影响我们对电路的原理的理解。 喜欢自己动手 diy 装配这个电路的朋友，可以在我们的店铺中在本产品详情页上浏览茶叶详细介绍。
44应用电子
31:54查看AI文稿AI文稿大家好，我是阿乐， 今天给大家讲一下 evs 双管自机正当电路的工作原理以及他的一些应用实力。 vs 就是零电压开关，那么 evs 双管制机正当电路就是零电压开关，双管制机正当电路。看到电路图 是不是很眼熟，可能很多人都见到过，也许还按照这个电路做过实物了。来看一下电路图中都有哪 哪些元件，这里是一个大电杆，这里是一个电容，这个是带中心抽头的线圈， 然后其他原件都是对称的存在了。两个四百七十欧亩的电阻，两个十 k 的电阻， 两个稳压二极管，这里两个快恢复二极管，这里两个 boss 管，这里是直流电源。 v 证。好，来讲一下这个电路的工作原理， 我尽量以通俗易懂的表述来给大家分析，要听得懂下面的讲解，我们需要知道的知识点有，第一， l c 增大 一 l 吸增大，一个电感线圈 l 和一个电容器吸，这样子接 当我们拿个直流电源给这个电容充满电，并且把电源撤掉，就说我们这样子拿一个电源，比如说这是一个电池正负，我们拿个电池给这个电容这样子充电， 搭一下给电容充电，这个电容会被冲成上正下负，是吧？我们拿个电源，拿个电源这样给这个电容充电，把电容充满电后，把这个电源撤掉，撤掉，拿走，拿走，这时这个电 电容他就会像线圈放电这样子放电，线圈中的电流开始上升， 电容器两端的电压开始下降，当电容器吸完全放电时， 原来存储在电容器吸中的能量，现在作为进电厂被存储在感应线圈中，就说电容器中的能量现在被存储在这个电感线圈中，将存储在这个电感线圈中， 当这个电磁场开始崩塌时，在线圈中就会感应出反电动式，然后这个电流它就会流向电容 气的另一端，这个电流就会这样子流流向电容器的另一端，并且以与原始电贺相反的急性给电容器吸充电，吸继续充电，直到电流减少到零， 并且线圈中的电磁场完全崩塌，这时候这个电容他就被冲成下正上负了，刚才是上正下负，现在被冲成下正上负。 最初通过外部直流电源引入电路的这个能量，现在已经返回到这个电容器中，电容器两端又具有静电压，尽管现在急性是相反的。然后电容器开始再 一次通过这个线圈放电，这个电容器现在是上负下正，他现在又向这个线圈放电，重复整个过程，电压的急性随着能量在电容器 和电杆之间来回传递，来回传递有点像荡秋千一样来回传递， 这样就产生了交流型的正弦电压和电流波形。以上这个过程他就构成了 lc 增档器增档电路的基础。 第二点， pose 管有三个银角，像这个是 n 勾到的。 boss 管他有三个银角。 g 级是三级银角，三级， 低级是漏级影脚， s 级是圆级影脚，圆级影脚。 像这个电路图中这样子接这里这个是 g 级，这个是 d 级，有箭头的这个是 s 级，可以标注一下 g ds， 这里是 gds。 好，我们开始分析电路，当电源威震接通后，电压加 他在两个 boss 管 q 一 q 二的狙级三级电流通过两个四百七十欧亩的电阻流入两个 boss 管的三级， 两个梦死管都将开始导通这里。这一路电流从电源正极出发，流过二流线圈。 l 一 从初级线圈中心抽头这里留进来，经过初级线圈的两侧，两侧并留向木饰管的漏极。低级这里 从这里过来进来，分两路分别留到两个木式管的低级漏级。这里由于元器件存在着差异性， 这两个 boss 不可能完全一样，所以其中一个 pose 管的开启速度比另一个 pose 管快一些， 然后就会有更多的电流流过那个开启的比较快的 boss 管流过那个 boss 管的电流比较大，他就会抢走另一个 boss 管的三级电流，使得另一个 boss 管开始关闭， 而这里这个电容器与初级线圈他就形成了一个 lc 正当电路。你看电容器和这一个线圈， 他会形成一个 lc 正当电路，电压以正前波的形式上升和下降。我们假设是 q 一开启的比较快， q 一开启的比较快，把这一路电流画出来，电流这样流过这个二流线圈，从中心抽头流进去，然后这个扣一开启的比较快，更多的电流就流向这个扣一，这样子流向这个扣一 从低级流进来， s 级流出来，流向这个电源的负极流向是这样子流的，这个 q 一打开后，他的肉极低和圆极 s 之间 差不多，就像一根导线一样，这样 q 一漏极的电位，这一点的电位就会被拉低，而且被拉低的接近于地端的电位，这一点这样通了，他就被拉低的 接近于这个负极的电位，地端的电位你看这里变成低电位，而这个 q 二三级，这里狙击，这里是高电位， 那么这个第一他就通了，哦，导通了，这里低电位，这里高电位第一就会导通。这个第一导通后，他就会对 q 二的这个三级 进行放电，把 q 二狙击的电流从这里放放到这里来，这样就使得 q 二完全截止。而下面这一点，这里这个 q 二的低级 六级这里他的电位将上升到峰值，此时这个电容器吸两端的电压，他就 变成上负下，正是不是因为这个 q 二低级，这里是高定位， q 一低级，这里是低定位，那这里高，这里低， 这个电容肯定被充电成上负下正，是不是？然后这个电容他不是和初级线圈在斜正吗？当 q 二的漏级低级这里打 达到最大值，他就开始下降回落了，这里的电位开始降低了，当 q 二六级的电位变为零时， 这里变为零， q 二的低级也变为低电位，这里也变成低电位。那你看 q 一的 g 级，这里是高电位，然后 q 二的低级这里变成低电位，那么这一个二极管 d 二是不是倒通了？ 第二导通后，他就会对 q 一的三级狙击进行放电，他通了吗？这里的电就通过这个二极管放解放了将就会使得这个 q 一有导通变截止了，此时 q 一漏级的电位 开始上升，然后这个 q 二开始倒通，这个 q 二一倒通，他漏极的电位是不是就会被拉到接近于地端的电位？ 他一通了，电流又从这里流流流到下面来，然后从低级流进 s 级，流出，又流回到地，他就变成这样子了，就走这一路了，是吧？那么低级的电位就会被拉低，拉低的接近于这个 捐低的电位，这样的话就会使得 q 一截止得更加的牢靠，因为这里被拉低的接近于地端的电位，那 这个 q 一的三级电流都会从这个二极管这里流到这里来，这样子这个 q 一就会截止得更加的牢靠，然后重复同样的过程， q 一的漏极电位 达到最高，然后电容两端的电压他就变成上正下负了，这个通了，这里变成低的，那么这个扣一截止的这里是高的高电位给吸充电， 这样子这个 c 是不是变成上正下负了？当 q 一低级的电位达到峰值，由于这个 c 跟 l 在斜正，他就会开始下， 大家 q 一低级的电位开始回落下来了，然后当这个 q 一低级的电位变为零时， 个 q 二三级的电流就会被切断了，这里变成零，这个二极管第一又通了，那么通电流流到这里来，他这个 q 二就会截止，此时 q 二漏机的电位开始上升， q 一开始导通， 这就回到了刚才最初始的状态，又进入了下一轮的循环。以上这些过程反反复复，并且变化的很快，每秒重复数千次， 这样就形成了高频震荡，就是在很快的时间内，这两个木质管轮流导通，通断通断通断通断。这个电流 流一会流上面，一会流下面，一会流上面，一会流下面，通断通断，将每秒重复数千次，他就形成高频震荡了吗？不知道大家注意到没有，这个震荡器是零电压开关，就是当梦试管两端的电压为零时 进行开和关，这就非常好，因为他允许木子管在功率最小的时候进行切换，他就消除了因开关损耗而产生的大量的热量。在这个电路中，木子管三级串四百七十欧亩的电阻器， 可以用来限制三级电流，因为太大的三级电流会造成 boss 管损坏。而这里十 k 的电阻，三级对地接的这两个十 k 的电阻， 他是将两个木使管的三级下拉到地端，用来耗尽木使管上多余的三级电赫，使木使管可以快速的截止。然后这里这两个稳压二极管，他俩的作用是使木使管的三级 保持在一定的电压范围内，是用来保护 boss 管的。这里这个电杆 l 一，他是用作二流线圈， 它可以使得电路在启动瞬间不会消耗太大的电流，可以减轻电流间风。 刚才我们已经知道了，这个电路会产生高频震荡，也就是说会在线圈中产生变化的磁场，当这个磁场在金属或者其他导电物体 进变化时，材料中就会感应出电流并产生热量，产生的热量与电流的平方成正比， q 等于 i 的平方。二踢码，这个热量与电流的平方成正比， 并且还要乘以材料的电阻。一会我们做一下，这个电路用来产生高频增大，可以用来玩玩感应加热好，按照这张电路图准备好所需的元器件。四百七十欧姆的电阻，两个 电源供电，我打算用一个电动车的电瓶，所以这个稳压二极管，我用十二伏的，两个十二伏的稳压二极管， 然后快恢复二极管， uf 四零零七两个，十 k 电阻两个，这两个慕斯管我用 i 二 fp 二六零 这个零点六八微法的斜针电容，我用两个零点三三微法的 nkph 电容并联 初级。这个带中心抽头的线圈我用了铜管来绕，五扎加五扎取中心抽头，然后这个二流线圈我用个一百微亨的电杆，由于 这个电路比较简单，而且他的功率比较大，我打算搭棚焊接，在这里啰嗦两句， 经常有粉丝私信我，问我平时做作品或者接项目用的原器件是在哪里采购的，有什么好的平台推荐没， 在这里统一给大家回复一下。我一般在云汉新城采购，个人觉得云汉新城的原器件 还是非常可以的，质量和数量都有保证。他这段时间正好搞活动，主勇敢自营，型号可以有七折优惠， 而且能做到两个小时闪电发货，今天下单，明天到货，最主要的是他还支持账期付款，做一些大的项目，可以 减少资金流转压力。在搞活动的这段时间，新人注册可以获得三次免费抽奖的机会， 领取新人大礼包，而且是我的粉丝的话，可以领取一张无门槛优惠券，大家有需要的可以私信我领取。 好，接下来按照这个电路图焊接电路实物按顺序来，先按电源输入端，这个 i 二 p 二六零貌似馆有痣的一面朝向我们朝向镜头，他的三个影角从左往右分别是 gds， 这个四百七十微法的电阻直接接到他的狙击，接到第一个角， 我们下面这个就把它翻过来，第一个是锯，那这样翻过来还是一样的，这两个管的 s 级接地， 那我就拿根这个铜线这样子接他的 s 级，把这两个管的第一级 中间这个角引出来，引到这边来搭棚。焊接有个好处就是布线比较灵活，这个走线可以是立体的，而我们焊洞洞板的话，走线基本是平面的。 接下来看这两个稳压二极管，注意是这个稳 要二极管的负极接，这个木石管的三极有黑色，这一杠是负极。刚才说的这个云汉新城， 他的年销售有十多亿，注册用户达三十万，而且他的供应商数量有一千多家，百人采购 团队，覆盖多国， 有精益的库存，数据， 涵盖主动被动期间物料，而且是在深圳自建仓库，主勇敢自行备货，货源稳定， 优势是有很多的。接下来看这两个十 k 的电阻，把下边这个电 店主也看上， 好，接下来哈后面这个斜正电容， 把他俩立起来看嘛。 把这两个快回复二极管给焊上， 好，再把这个初级线圈给焊上。 这个初级线圈 我之所以用铜管来做，是考虑到功率大的时候热量可能大，他是铜管，空心的话， 我们可以用个小水泵来抽水循环散热好，最后再把这个电杆给焊上就完成了。 最后看两个鳄鱼夹，一个正极 腹直在这里， ok， 大功告成，仔细检查，看有没有焊错或者没焊上的地方， 没有问题的话我们就上电测试。我现在给两个慕斯管都加上了散热片， 因为一会工作起来肯定是很烫的，这个散热片可能都还有点小，然后供电，我用一个电动车的电瓶， 二十二点三安石的黑金电瓶，现在电压是十二点五伏。好，现在我们上电来测试一下，正接正，负接负， 可以看到电路空载时电流大概是三安二点八九，二点八八安。好。我现在拿了一把美工， 这个刀片是铁质的，现在我把它伸到这个感应线圈里面来加热，看看效果。大家注意看电流的变化，电流变成十七点四啊，十七点四 将近十八安，我已经感受到热 太亮了，现在这个刀片 有点发红了，我感觉这个鞋 电容用两个零点三三微法的用小了，接下来我将他俩换成两个五微法的来看一下，因为从刚才的效果来看还不够暴力。 换好电容，我们再来上电测试一下，现在我给这两个慕斯管的散热片都敷上了湿纸巾，太烫了，要多重降温才得好上电， 可以看到空载电流大了许多，变成六点六二安了，还是来烧这个美工刀片，大家注意看一下，电流 十八安多十九安了。好，刀片现在 已经烧红了，大家看到了吗？这个刀片现在烧红了， 接下来我们用秒表记一下时间，看看烧红这个刀片要多少秒。从水中拿出来，现在是冷却的 开始 好，开始翻红了，现在大概是二十秒这样子， 大概二十秒他就泛红了。 电流十四按压， 这加热速度还是可以的，是个电脑壶非常烫，这两个散热片很烫， 这高频感应加热在工业上的应用还是非常广的。把刚才用 来加热的这个线圈取下来，换成彩电高压包，用铜线在这个高压包的磁芯这里绕五加五扎取中心抽头，其实跟这个是一样的，只不过把这个铜管 换成铜线了，接还是这样接的，这样就可以做成一个升压装置，上电后，从彩电高压包正极这里可以感应出非常高的电压，甚至可以拉出几厘米长的电弧， 演示一下给大家看好接通电源，空载是零点九安，玩这个大家要注意 安全，因为电压非常高，大家看一下 这个电壶可以拉的非常长的， 发电壶的时候电流有将近十安， 太热了，刚才焊上去的这根铜线都从焊西那里烧熔了。 我们还可以把电路改一下，把这个初级线圈的中心抽头给去掉，做成这种无抽头 头的 bbs， 像这样子可以做个小型的电磁炉， 将佢给 铁质的锅具加热，现在这个不锈钢 盆被加热了，大家可以看一下。 当然把锅拿开，我们还可以做五 无线书店来玩玩。像我这里创了个大功率的 led， 把它丢到这个加热盘那里，它就亮了。这个烟是 是我用硅胶粘了这个加热盘，这个硅胶现在融化水冒烟， 现在空载电流 差不多六啊，把盆放上去烧水的 十四安多 好。本期视频就讲这么多，我们下期再见，拜拜！
630创客e工坊

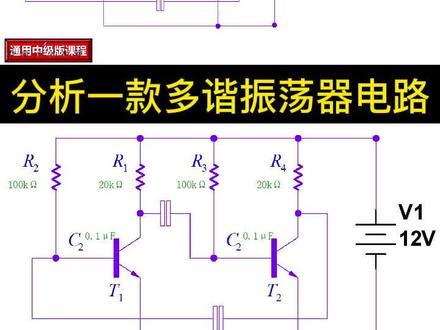

08:38查看AI文稿AI文稿看一下啊， t 一导通，也就是相当于来说十二伏通过一个电流路径，通过这个电阻是不是？是不是通过这个电阻啊？通过这个电阻产生一个 i b 电流，只要产生 i b 电流的时候，他是不是就形成了一个 ic 电流啊？是不是形成 ic 电流好，形成 ic 电流， 那么形成 ic 电流的话，大家看一下啊，下部什么的形成 ic 电流的话，这个点也相当于这个电容，这个点是不是要接地了呀？你看看是不是接地了呀？只要一接地 啊，只要一接地，这个点刚才是不是也是零至六伏？只要这个点一接地，相当于这个电阻与这个电容又更成了一个二 c 电容 啊， rc 电路， rc 电路，也就是说这个折和第一阶是不是原来这个电有电，是不是直接把他拉下来了？为什么？因为电容充电嘛，此时电容就要给他充 充电了啊，这个电容要充电了，只要一充电，把这个点电压往下一拉，就倒着这个三节管呢，想工作也工作不了了，成了零伏了，为什么？因为这个后边三节管倒通，倒置的对不对？比如说倒置前面管子不工作啊，也就说这个点的电压现在成零伏了 啊，成零服了，然后成零服了以后，由于后边这个管子不工作，所以说呢，他通过几点几这个限流电阻， 哎，你看看是不是通过这条线给这个电容可以产生一个充电呀，对不对？然后在这个电容咱们要考虑他的回路，他这回路怎么产生？他这个回路会通过这个积极向地产生，比如说像这个地产生了充电回路， 咱们要考虑什么呢？考虑这个电容，现在他上面电容正在充电啊，咱们先不管他，就从零服逐渐上升，慢慢充。咱们先不管他啊，等会咱们再说他，咱们先说下边的。对这个电容来说，由于这个管子啊，他是 不工作，不工作的话，他肯定会通过电源，通过二十 k 的电阻，然后给这个电容充电。这个电容的回路呢？是通过这个集积极与发射机构成的回路，对不对？他这个是可以过来的，那么在电容两端是不是就得到左边为负，右边为正啊？ 好，现在这个电容的急性得到了，那么把急性得到了以后，咱们再谈谈什么？谈幅度，他这个幅度可以这么去谈，这个呢？上面确实是十二伏，十二伏通过一个线流电阻过来，然后再通过积极，积极，这个点是不是有个电位啊？大约电位是零点六伏， 相当于是什么呢？相当于是，呃，这个点，这个点如于地来说，就过了个二极管，对不对？这个二极管就是闭合意之间的二极管，等效是个二极管。所以说过去二极管的话，你要你要考虑一个断点呀，对不对？就把 vcc 减于零点六，在电容两端就得到 十一点四伏，左边为负，右边为正好，这就是电容存储部件，只要电容有电，咱们就把它作为一个电源来看待啊，这就是分析。 好，在这个时候啊，在上面电容，咱们要考虑上面电容了，在上面电容，在这个点上，咱们是不是要等待什么？等待这个点什么时候能大于了零点六伏的时候，后边管子 t 二是不是能挡出来啊？ 好，咱们现在就等啊，慢慢等吧，由于他这个电阻啊，是一百 k 的，充电稍微慢一点，咱们就多等会。好，不管怎么等，肯定这个电容要产生充电的，在电容两端就会产生，左边为负，右边为正， 最高电压是零点六伏，为什么呢？因为再高高不了了，因为现在这个管子是属于倒通状态，对后边这个三结果来说，这个 b 和 e 啊，只要大于零点六伏，这个管子就能工作了，这个电压来说想大也大不了，所以说这个电容最高电压就是零点六伏。好， 什么时候冲冲冲，冲到零点六伏了？冲到零点六伏的时候，是不是这个管后面这个管子就能工作了呀？好，然后呢，由刚才的截止状态进入了工作状态，是不是要工作了呀？只要他一工作，那么电路 咱们要把这个上面还要用上啊，还要用上。好，后边就管他叫工作了。一工作他会产生什么呢？会产生刚才像电容上走的这个电流啊，消失了， 是不是？哎，他就把这个点的电压是不是直接与地接通了呀？相当于电源产生回路了，是不是电源产生回路了？好了，此事的话，大家还是看个问题，看什么 看？一个电容电容的正极，他是不是也需要找回路啊？他这个回路怎么找？他这个回路就是通过目前的这个之路向地上跑，他是往地上跑还是往什么方向跑呢？他肯定要向电容的负极上跑啊，你要找他的 电容放电回路，这个放电回路怎么构成？好，咱们先这么去说，比如说啊，由于 t 二导通啊，把这个电容的正极通过几点几，再通过发热机，是不是到了地上了啊？到了地上了，到了地上之后，他现在是正的啊。对电容来说，如果说这个点做了个参考点来说，这个就是正的十一点四， 对不对？十一点四伏。目前大家看一下现在这个地啊，就是包含什么？包含了这个电容的地，也就是说通过这个地线是不是就加载到 目前发这个三结果的发射机，也就是说发射机就是电乳的正极，无非就是通过这个三结果过来的， 那么发射级加正，现在这个这个点是不是负的？负的是不是加到积极上了？也就是意味着什么呢？意味着这个点是正，这个点是负，电压是十一点四伏，那么对后边三结果来说是不是反偏啊？现在那么这个 三极管一下子就截止了啊，一下子就截止了，对不对？这个截止就靠电容放电，这个或给三极管提供了一个反篇，这个呢也叫做正反馈啊，这个呢也叫做正反馈，一下子就把三极管就截止了，你看发射机加个正的十四伏，积极加个零伏，对不对？ 然后呢，这个三极管由于它属于是这么个结构，所以说电流啊，由发射机流到基地是过不去的，只能在这边起个电压，但是呢，产生个电压来说，是不是三极管 完全截止了？好，三节管截止了截止的话，那么 i b 的电流就没有了，对不对？因为这个点的电压太高了，太高了之后， i c 电流是不是也没有了，对不对？ i c 电流是不是也没有了？没有的话那下部怎么办呢？下部的话大家看一下啊，由于这个管子目前属于是断开状态，所以说由刚才的这个充电这个过程 是不是消失了？这一消失不得了，大家看一下啊，这一消失的话，这个电源是不是反过来给这个电容反方向充电呀？目前电容两端产生的零点六伏，然后和上面这端产生的十二伏，是不是两个又产生叠加了，到这个点来说相当于多少伏呢？对电源对地来说啊，这个点 就是这个点啊，对，如果说是对地来说就是十二点四伏啊，十二点六伏，因为电容里边还存着零点六吗？对不对？电容里边还存着零点六，也就是说通过这个零点六瞬间再加载到 积极上，导致积极电流瞬间就升高了，那么这个管子由刚才的导通或者放大，直接进入饱和导通啊，直接进入饱和导通好就产生一个这么个电流，这么个电流的话，咱们先说这个上面这个啊，他是不是把这个零点六伏同样加载到积极上，是不是 这个零点六伏就要消失啊？只要一消失，是不是电压也没了？就是这个急性是不是也没有了？没有了，但是不要着急，他急性又产生了一个变化，又变为左边为正，右边为负，又形成了刚才这个电压是一点四，对不对？这是一个过程啊，大家好好梳理一下， 好，再往后咱们呢考虑什么？现在这个是不是倒通，倒置前面这个是不倒通，咱们就看看这个电容的电他是怎么放的，这个很重要啊，这个电容的电，如果说这个电容这个电放不了，那我一直会倒着这个电，这个前面三节管工作不了，为什么呢？因为这个点加入这个点加负是电容两端的电压，肯定他是工作不了的呀。 那么下午该怎么办呢？下午这个电容这个电压他要找回路，他要放掉，不放掉的话，呃，他也不行啊，对不对？他怎么去找回路呢？所以说这个正极啊，虽然往这个方设计上加，无非就是来描述这个电容两段电压这个点为辅， 这个点为证，导致三节管不能工作。那么下部对电容的看法来说，哎，我只要有回路，我就放，怎么放？这么放， 此是电容的正极啊，电容正极通过后边三结果过来，他会通过电源，知道吧？电源，你看对这个点来说是不是电容正极啊？现在在电源下方又加了一个电容，可以把它加个电池，你说这么过的话，还过不了，肯定过的了，然后对电容来说就顺着电源去放电就行了。 电源放电就通过这个电阻，目前这个电阻不但是充电限流电阻，而且还是个放电线流电阻，对不对？还是个放电线流电阻，此时的话他就形成了一个什么呢？形成了对这个电容产生放电的一个回路，这个呢是他的 线路电阻，然后通过这个电阻，然后再加载到电容的附近啊，这个电容呢，就开始放电了，什么时候把电放光了就没有电流 对不对？放光了这个电压是不是又没有了呀？没有的话，那么进行下一轮的工作，下一轮怎么工作？由于上传时间限制，感兴趣你就自己分析下一轮工作流程。邯郸李记周，感谢大家收看！
01:11
01:09
00:33
10:17查看AI文稿AI文稿保证输出电压恒定不变，也就是说 绿波电容内衣两端的电压减去，调整管极电机和发射机两端的电压，等于一个定制。 我们以输入电压升高为例进行讲解，当输入电压升高时， 滤过以后的电压也会升高，导致取样电路 这个定制电阻通过的电流增加， 从而使放大管积极的电位有升高的趋势。为二的极点级电位下降，牵制着唯一的积极电位下降， 使三极管为一发射结两端的电压变小， 调整管 uc 两端的电压电大，那么使输出电压下降， 维持恒定不变。 这部是双吻肽震荡电路， 我们可以观察一下，是 c 四和 r 十并连，在于 r 九串连 给三支管为五的积极供电， 为四积极供电的情况和为五 积极供电的情况完全一致。在充电的瞬间，初始积极电流 i b 四和 i b 五相等， 可是这两个三极管贝特值很难做的完全一样。我们假设为四的贝特值大， 会导致为四的一点几点位比为五的几点几点位低，牵制着为五的积极点位下降， 导致为五一站级定位上升，传导至为四的积极。为四的积极变位升高，那么使 维四的急电机电位更低，形成一个正反馈，使维四迅速进入导通状态。当维四导通时， 极点级是低点位， v 三的积极是低点位。 v 三截止刷光，二极管第六灭 v 五处于截止状态， 极点级是高点位，也就说 v 六的积极是高点位。 a 六到通发光二极管第一批量 刚才充电时，电容 c 四、 c 五 两端的是高点位，这两端是低点位。当维四有截止状态，进入倒通状态时， c 四对地放电， 放电过程中 和双稳态电路和无稳态电路区别是他无法接到电源的正极，因此他无法牵制啊。 呃，是威武的积极电位升高，所以威武一直处于截止状态，威四一直处于导图状态，也就是说威四的积极是高电位，威武的积极是低电位。 那么怎么让他由一种稳态带上另一种稳态呢？我们就要考虑到 开关二极管因四幺四八，当他两端的电压大于一定之时，他会导通， 牵制着积极，电位会下降。那怎么让他两端的电压变大呢？我们可以看看这一部分电路 电容。 c 三通过 r 五、 r 六充电，上正下负，当充满电时，处于 截止状态，你说通过了，电流为零， 因为零，所以 l 的上端和下端变味相等，也就是零变味。 当我们按下按键开关 k 时，电容对地放电，形成一个环形的电流， 经过电阻 r 六，电流方向由下向上，这是零电位， 所以这儿变成了负电位。十开关二极管第八 两端的电压变大，第八导通牵制着 微四积极的变位，使微四积极的变位下降，微四由导通状态变为截止状态。微四截止 吉店及店位升高，传递给威武的一级， 威武的积极变为升高，导致威武有截止状态变为导通状态， 从一种稳态进入另一种稳态。当他导通时，牵制着 v 六一级的变位下降， v 六截止第七灭， 当围四截止时，他的急电机是高电位，是围三导通第六量。 这个电路和无稳态震荡电路有相似的地方， 希望大家区别对待，我们要理解电流的方向 取决于电压插，由电流的方向，由电流的方向来判断， 他是由高电位流向低电位，那么这是零电位，自然他的上端就变成了负电位， 从而使触发，从而使开关。二极管导通 牵制着积极变味的变化，使三极管的状态发生变化，也说由截止变为导通，或者说由导通变为截止。 本店录的讲解一定有不妥之处，希望大家多得批评指正，谢谢大家！
