理正结构工具箱水池使用教程

杨哥下班了不走吗？啊，没有呢，建筑这块要给我提条件，领导给我一个水石的设计的图纸，让我进行设计，要有内力配金还有工程量。现在我这还有查通用的规范， 根本没有时间，我估计今天又得十点多回家了。嗨，你早说嘛，我这就有水池的设计软件，特别简单。这么好，那赶紧给我推荐推荐呗。我先给你说一下我，我这次设计的这个水池啊。 嗯，场地面积不是很大。呃，比较适合用矩形水池来进行设计。你这块看看能不能给我分享分享一些神器，然后让我也早点下班。好好好，当然可以。首先啊，矩形整版式水池可以用带框架法计算，但是手算比较复杂， 可以参考这个矩形简单水池模块。咱们这个软件呢，支持混凝土国标规范和水工规范，支持有盖和敞口式水池。这里输入底板底标高，可以设置成全地上、全地下、半地下这三种， 这可以选各种约束类型。需要注意的是，呃，当这个底板外调长度比较小，或者是底板比较薄的时候，然后滴滴下存在软弱土的情况下， 底板对赤壁的支撑要视为弹性固定。然后这个时候呢，可以用这个简单水池弹性底基模块进行设计。然后我们看下核载信息，主要是分为恒核载和弧核载两类， 这里还可以选择考虑温湿度的变化作用。嗯，需要注意的是，当地下水位高于水池底板飙高的时候，要对水池进行整体抗伏验算，抗伏安全 c r k s。 一般是取一点零五到一点一，然后 当基础宽度大于三米或者是埋至深度大于零点五米的时候啊，需要修正滴滴承载力特征值，详细的滴滴处理计算需要用到另一个软件里正沿土计算啊，这个咱们留到下次再讲， 嗯，最后根据规范和工程情况输入钢筋混凝土信息，可以选择按裂缝控制配金，然后这些参数咱们就都输完了。点开始计算 结果查看，可以选择生成简化或者是详细的计算书，计算内容包括 dj 承载力验算、抗腐验算、核载计算、 内力配金级裂缝计算，还有混凝土工程量计算。 计算书可以导出 word 文件，左侧可以查看水池的呃弯距、配金、裂缝等图，并且可以调整简图、修改验算画、施工图、插入 cad 简图等。 点下右键截图都可以存成 d、 x、 f 文件。举行简单水池就讲完了啊。另外呢，后续工作中可能还会遇到大跨度水池，对此啊，里政还有带内柱的水池模块，如果想在池壁配置环向用力金，可以选用力水池。 结构工程师们注意了，工作中极有可能会遇到涉及复杂水池的难题。李政呢，还有专业的复杂水池结构分析软件，可对水池精细化建模、自由交互、地基储存等，也是很多结构工程师都在用的软件。 水池的结构设计就讲完了，后期分享自己处理的经验，记得点赞关注不迷路哦！

下面以多孔相函模块给大家演示。 进入到数据交互界面，首先要选择材料执行规范，如果按照国标配金就选国标规范，按照水工配金就选水工规范。 我们来看一下数据交互界面共分为五类，几何信息、 土层信息、核载信息、水位及组合信息、钢筋混凝土信息。 先来看几何信息页面，孔数最多可以交互到五孔。结构形式有非对称，各孔相同。左右对称。 非对称时，尺寸表格中个孔、跨长板厚、墙厚均可交互。 各孔相同时，尺寸表格中仅孔一对应的跨长板厚、墙厚可交互， 其他孔的尺寸参数与孔一联动为相同值。 结构形式选左右对称时， 尺寸表格中仅左半边结构对应的跨长板厚、墙厚可交互，右半边结构对应的尺寸参数与左半边结构联动为相同值。 对齐方式分为顶对齐和对底对齐。比如个跨的计算高度不一样， 顶对齐的话就是顶板轴线位置是对齐 的，然后我们切换到底对齐，使底板轴线对齐，这个属于不等高型函。

很多工程师朋友和我说啊，不想在结构计算设计时重复性的打开软件界面输入参数， 嗯，还有呢，分批生成计算书，这种闭着眼睛都能做的活，但又不能不做，有什么好办法吗？作为您的小杨哥，当然能帮您偷懒了啊，不，不，是，解放您的双手，提高工作效率。 下面我来给大家说一下我发现的批量计算保障工具，手把手教您如何使用。 我们打开结构工具箱云板或里正结构工具箱八点五 pb 一、目前支持批量计算的模块有量洁面、洁面裂缝计算、毛度计算等，大家可以看一下我在屏幕上打的模块信息。我们在量洁面模块中新 一键例题，点击批量计算按钮后，就进入批量计算模式了。下一步点击批量计算会弹出批量计算对话栏，第一个栏是告诉我们计算的例题存放在哪里，第二栏是批量计算表单存放的位置， 下面点击批量计算，我们在 excel 文件中输入我们要批量计算的弯举、简历等数据，计算输入完毕后，保存并关闭 excel 程序，我们再调出批量计算对话框，点击开始计算。 批量计算完毕后，程序自动启动 excel 程序，我们可以看到我们批量计算的结果了。在这里可以快速查看刚才输入输入的参数 结论、简单计算书、估金面积、估金实配裂缝等计算结果。同样，我们还可以将上述的一组量界面计算书快速进行合并。我们点击合并计算书， 在这里可以生成简单计算书。还有详细计算书，我们以详细计算书为例，点击合并生成的详细计算书， 在这里可以看到工具箱输出的计算书包含设计依据，设计的内容有正截面计算、 斜截面计算、裂缝宽度、构造、钢筋选金结果。在计算书还可以看到每一个连接面的计算过程。计算结论，同样 生成的 word 计算书排版样式非常好，也符合我们工程师实际的工作需要。今天的宝藏工具就介绍完了，大家想体验批量计算新功能，还可以到我们理政官网下载结构工具箱八点五 pb 一或工具箱云板 软件的下载地址我就打在页面上了。大家在工具箱的使用中还有问题也可以私信我，我会第一时间给大家讲解。再次感谢大家的观看，也希望大家转发分享！

小编今天给大家推荐一款年租两百九十九元，超高性价比的结构设计计算软件。理证结构构件与地基基础计算软件，这款软件主要专注于结构构件和地基基础计算， 计算界面简洁清晰，计算出图一键搞定。共计一百三十三款常用建筑结构计算模块，足以满足日常结构工程师的设计所需， 您只需要提供参数，剩下的工作完全可以交给他来解决。小编在评论区把官网下载链接提供给大家， 需要的小伙伴自行使用，视频结尾有福利哦！软件共包括四大模块，结构构件设计、地基基础设计、装配式结构设计和结构加固。下面小编为大家详细介绍下个模块的内容。 首先是结构构件设计，主要适用于钢筋混凝土结构、气体结构、钢结构、 混合结构等各类结构构件的洁面，集有线源计算出图。如果您经常进行量处墙、牛腿等洁面设计，连续量楼梯板、楼盖、地下外墙、阳台、 雨棚等构件设计，住角、螺栓、焊缝、预埋件、织金、毛固等连接设计，算他一定不会让您失望。 对于地基基础设计方面，软件主要应用于条形基础、独立基础、装基础等各类地基基础的设计计算，支持多边形基础、易行住基础，支持电力基础、动 设备基础，也可多工况组合设计，方便您进行地基装机承载力、地基装机沉降基础稳定基础、集装成台受力分析及验算。针对于装配式结构设计，当您进行叠合构建、构建接缝、 构建吊装设计时，软件提供如叠和梁、叠和板洁面，支持梁柱、墙接缝、浴室梁板、楼梯及湘潭等构建吊装设计，共计十四个模块。下面说一说结构加固 软件，应用于房屋、厂房等钢筋混凝土结构改建加固设计，可支持增大洁面、置换混凝土外包形、钢粘贴纤维织金 毛栓等各种加固措施。构件设计最后咱们再看看软件其他亮点功能，软件可以支持 pk pm。 四、整体分析软件计算结果导入在 c a d 图形平台方面， 不仅支持 oppo c a d， 还对可以在国产 c a d 绘图软件中拾取图形数据导入。本软件还提供在线服务，帮助小伙伴解决技术难题。作为一款年租两百九十九元，性价比较高的结构计算软件， 一天不到一块钱里正结构好用不贵。最后感谢大家的观看本期视频福利，在线购买本款软件即可获赠结构常用工具箱。

大家好，欢迎来到理政小课堂理政结构工具箱 cad 云版，本期给大家讲解的是水闸常见问题解答和水闸计算软件功能介绍。最近有很多粉丝提问，水闸设计中的基底应力计算和抗滑稳定性计算是什么？基底应力计算主要涉及力举计算、 机体应力、正常状态下竣工检查等抗滑稳定性计算，及在闸式处于正常工况条件下所形成的总重、总弯举等重要参数，最终计算出闸式的抗滑稳定系数。接下来我们来对水闸计算软件进行功能演示。我们打开里正 cad 云， 选择结构里的水工构筑物，找到水闸模块。我们以水闸底板设计为例，点击新建，进入软件界面， 输入底板厚度、闸端厚度等设计信息。 输入上部竖向赫载，输入上部水平赫载，点击开始计算，点击结果查看，就立刻生成了图纸和计算书。赫载简图、底板内立图、配金方案及裂缝图都可以分别点开放大查看， 同时还可以修改验算。 这些简图可以插入 auto c a d 中，望 c a d 和号称 c a d 中进行编辑修改，点击右上角可生成 word 计算书。从计算 书中我们可以看到软件支持多本规范，此外同时支持图中九本二零二一年通用规范。我们滑动查看计算书，计算过程清晰明了。 以上就是理政结构设计工具箱里水闸模块的问题答疑和简单介绍，想下载我们 结构工具箱的小伙伴可以扫描图中二维码进行购买，可以截图到微信里扫描。有想了解结构工具箱里其他模块的小伙伴欢迎在评论区留言讨论，我们下期再见！

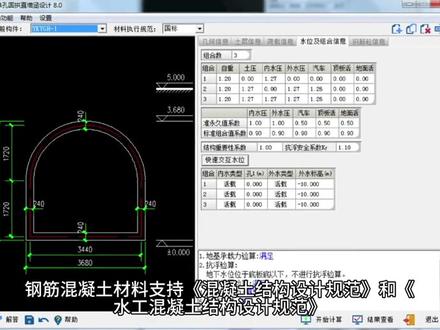

涵洞设计不再困难。里正涵洞、过水涵、通道涵、综合管廊系列适用于过水涵、通道涵和综合涵等种类繁多的地下涵洞设计，计算内容包括顶板、 底板、侧墙和隔墙的内力、正洁面承载力计算、斜洁面承载力计算和裂缝验算。 钢筋混凝土材料支持混凝土结构设计规范和水工混凝土结构设计规范。切面形式多种多样，有矩形断面、圆形断面、 圆拱直墙形断面等断面，支持单口、多口、等高不等高等跨度、不等跨侧壁，支持等候便洁面。同时提供了汽车核载计算工具，方便用户快捷的把汽车作用转换成核载。还可以考虑地震作用，侧边的土压可以单 侧，也可以双侧，都考虑。内力计算采用杆系有限源，计算准确。地基模型包含刚性地基和弹性地基，基础类型可以为整体式，也可采用分离式。 多工况多组合计算，一体化设计，输出结果图文并茂。感兴趣的结构设计工程师朋友们可以到里正官网下载本软件。

拼搏软件呢，那个在，呃在这个地方又要输入铺面，然后呢还要输入这个附加点坐标，然后呢 还有最后呢把各个这个附加点的这个就是相当于围域给围起来，就是哪些哪些作为一个区域来围起来，那么这个呢是比较麻烦的，那么其实我们一般来说呢，在这个地方，在边坡里头呢，我们都用那个导入图形数据， 然后让他自动形成为遇，这样比较好。嗯，那做法是这样的，在辅助功能下面呢，有一个读入 dxf 文件，自动形成坡面节点土层数据，有这个功能。那么看一下这个的注意啊，他这里 头的话呢，第一个是要以米为单位画，嗯，第二个的话呢是要用赖线画，第三个呢是要精粹定位，也就是说让他这个区域是确实能封闭上的， 嗯，就是就是这个这些这些必须是精确定位的，就是，呃，基本是捕捉状态，嗯，画的就是相当于他让他是能够真正封闭的。是这样的，然后呢还有一个呢是 dxf， 他只能读 dxf 文件， 所以这四点，那么现在我们看一下，就是这个泡面图，泡面图我们处理一下这个泡面图，按刚才那四点啊，第一个，呃，我们用泡面三来做例子来试试。第一个的话呢，因为他这是勘查的一个泡面，这样的话呢就是我们把有用的线条就有用的东西烤 出去，因为在这当然可以在这扇，但是东西太多了，扇起来麻烦。呃，我习惯呢，就是把它有用的给烤出去再处理，那么呢这个 这是呈现呈现，呃，这个呢是有用的，就相当于上面是图层，上面是缩天图，下面是立岩吧，应该是这个是 就是呈现有用，然后呢这个呢是开挖，开挖后的旁边线，这个也可以，这个要有用，然后呢我，呃，我我再考一个钻孔进去啊，其实没什么用，就是为了就是定位一个厚度， 定位一个就是说我我取的一个厚度，那么呢这个啊，这还有一个要注意一下，这个是一比二百的比例尺，这个要有用，因为刚才呢在那个那边的话呢，是看到了是要以米为单位化，也就是说呢相当于 我先要还原他原始做呃原始的那个尺寸，然后呢以米为单位化，那我先把这个烤出去，烤一个新的一个零到六级里头， 这是第一步啊，第二步的话呢，就是说我上面这个呢稍微太短了一点点，而且呢我刚看了那上面标了说这上面有路啊，有什么的，那么作为坡来说呢，呃，这个呢是是我指这个做例子啊，如果是真实上面还有真实的坡， 因为坡滑坡的话是就是相当于是整的整整坡看，不是说断一半一半山坡稳不稳定，这一般不会这样做，所以呢这个的话，呃上面还有的话就要补齐的，那么我先把这个， 呃，首先我先进行放松，因为刚才是一比二百的嘛，所以呢我以米为单位画 满了缩，缩完了以后呢，我就看看他，他是不是就是，是不是尺寸是不是对，那对一下这个呢，这个这这层这个钻孔，这层呢厚度是四点三啊，那么我上这边来量一下 啊，四点三，这没问题了，那就说对了，他就以米为单位，就相当于是四点三米，在这呢有四点三个单位 就可以了。然后呢下一步呢，我要封闭区域，要把它补齐了，开始封闭区域，这些是这原始呢，是用笔来画的，这没关系，但是我我统一把它炸一下就行了啊，这个的话我 cd 不是很熟啊，这个这个有点慢，画这个 下面的话呢，其实化多深其实也倒无所谓，然后 后呢那个我就画的比这个钻孔稍微长一点就 ok 了， 然后剩下的没用的把它删掉， 这样的话呢就是说我相当于做了两个底层的封闭区域， 然后还有一个呢，可以看到就是我们这个呢底层就是他算那个稳定的时候，他是算这边的，就这个滑弧是从这个方向的，所以呢这个图呢，我们就要镜像一下。 好，那这个的话呢，我们现在就把这只这个图画好了，当然了就是说，呃，其实呢这个就这个我先炸他一下啊，因为有的是皮带鞋， 那么这个的话，你看这个，其实，呃他这这个这个线呢是上比 比较光滑，就相当于比较圆滑了，但是实际上这个滑面是不是，呃一定是是这样滑的，这个不好说，所以呢就是 直接按照这个来梳也可以，就是梳的有点费劲，所以呢我我是把它作为样子嘛，例子，我是把它稍微拧合了一下，合了几段线，实际上这个呢也不太好，但是呢为了说明问题， 当然你如果说，呃直接用用，一定要是要用这条线的话也是可以的。那么在这个地方呢，就是我们待会再说这个这个环面的问题，我们先把这个坡整个这个坡先倒进去啊， 先把它存出去，存成存成 dx， 呃，一定要是存成 dxf 文件，但是呢就是因为，呃这个 软件呢用的这个呃接口呢是有点老，所以呢尽量的不要用特别新的，就 cd 版本现在太高了嘛，所以呢要把它存的低低一点，就一般我都习惯用这个两千的这个这个 dxf， 把它存到这个就不要就倒下来就没问题，太高的，呃没测试过，所以不好说他是不是有问题啊。 好，然后到这个到这边来呢，我们把它倒进来，用的是这个命令啊，读入 dxi 文件，自动形成坡面节点图层。这个 这个地方呢是要说 一下的，也就是说呢在这是需要输两个数，第一个呢是破面积时顶号，第二个是破面线段数这两个，那么呢这个 这个地方是用滚轮放大啊，就是鼠标右键，左键左键在这个黑的地方点一下，然后就可以用滚轮来看了，那么在这个地方放大以后看到这些好多都是数据，就相当于这个这每个点啊，实际上软件都给他编了一个号，但是呢这个号呢，那个你不用管他怎么编上去的，你只要识别他就好。 就是呃这个地方呢就是破面起点，这破面起点管什么的话呢？他相当于第一个，他是就从他这开始数破面线，破面线段， 第二个的话呢，他，嗯是跟那个搜索有关，就搜索的原型范围有关，所以呢这个地方一般我们 取的是真正的起坡，就是地平起坡点，就是这有个山坡嘛，山坡坡脚点一般是用这个啊， 那么现在我只要识别这个就好，现在呢这个点编号是一，那么这个呢？摸着一没关系了，如果这识别这，这，如果它自动编的是十，那我就在这数十啊，是这样的，这是第一个就是坡面，其实点第二个的话呢，就是坡面线端数， 破民线端术呢？有什么作用？他有两个作用，第一个作用呢是说，呃，他是一个限高，就是我算边坡稳定的时候，呃，那个就是我算，算到多高 是这个来决定的。比如说因为他这好好多段啊，你看这这些好多段，如果我只输只输到了数到了这，那从这看啊，这是一段两个节点之间的，就算，就算是一段啊，这是 是一段，从这到这是一段就到九，这是一段，然后九到八是一段，这相当于是三段了，对吧？然后呢如果这到这是四段，如果我这输四， 如果我这样输死，他会出现什么问题呢？就是我所有的算稳定的东西只只终止到这了，就是说我这划弧只从这开，就是搜索划弧也是，就是他划弧搜就搜到这么高，上面这段就跟没图一样了， 他是一个限高，所以这个呢就是这个，这个这个段数呢是一定要到最高，到最高点， 这是第一个，如果说这边还有一个坡，就是相当于我这是一个孤零的一个坡，呃，那么呢就是一直要数到下坡的，就旁边那个坡的坡脚点啊，就 这个是一，反正至少一定要数过最高点，这才可以，就是这是一个限高作用。第二个作用呢就是他是在我认定的坡面线段上，他可以加和载，就比如我这是有有个路，对吧？有个公路有个什么的，那这个地方我可以加和载， 就待会这个这个破面线上我可以加和载，所以呢这个的，呃，这个破面线段数一定是有两个作用哈，然后现在呢，就是我们数一下哈，第一个 这是一到六十七，这是一个一段，这个到九，这是两段。然后呢九到八三段，这是四段，这是五段，这是六段，那我这就输六。然后确定 啊，现在现在那个全屏右键啊，这也是右键，这滚轮也好用，这是右键右键全屏啊，全屏一下， 这个呢零碎有点多，我把它改，要把它去掉一下，默认的那个零碎有点多，我把它去掉一下呢，看的清楚一点，这泼面就是。嗯， 那这么看这个呢，就刚才说的这两个，这两两块这个是相当于我们的勘查呢，是从呃，这个位置到这个位置就打了这一段，对吧？就是这，这，这就是一个勘查，那样子我们给他封闭了，补了一下区域， 然后呢那个如果是要在这个地方要加和载，如果是在这个地方加和载，那我就到坡面这。然后呢刚才这一段呢是 第六个坡，那我就在这加一个核载，那他相当于就在这，然后这个核载的值大小在底下输，比如说分布宽度可能是十米， 那那就是这样了，他是这样定位距离，比如离离这边边上是两米，那就是两米，那就是这样，就是就这么就能加上去了。这个值呢，是是是自己输上去的啊，那么现在我先把它去掉，看着也就是乱。 好，现在呢就是这个坡出完了以后呢，我们现在开始梳这个地层参数，地层参数在土层，这土层这呢下面 你看就是这个毒入了以后呢，相当于这里头这些所有的附加节点，像我们都自动自动形成了，就不用你再输了，这附加节点全都自动形成了，包括铺面这些这些值也都是自动自动读进来的，所以也不用你输了， 那在这呢，我只要是干嘛呢？在这个地方我只要识别，我这这有一个就放大了啊，这有一个编号，那么这个编号呢，这是一个圈二，这是圈一，这是一号图层，这是二号图层，这个号呢对应的是这个区域号，就是一号图层，二号图层， 那么对应着这个号，我去输他的性质，上地方包里查查他的性质，那么这个的话呢，就是是在行星位置，因为这个上面这个这个地层呢是有点凸型的这种曲，所以呢他在靠下的位置，其实他是个行星位置。那么现在我们就是看输入图层， 这个一号土层呢身上是立严，那我们把立严的这是这份报告，把立严的这个这个指标给他啊，这个立严二十二点一，三十三点五，二十 十二点一，一啊， c 是三十三点五，看咱没记住 fi 是二十四点五， 然后呢这个二号区，这个二号区就是那个速填图啊，啊，是十八点五，十八点九， 十八点五，这是零零九 啊，这梳完了，因为这个的话呢，就是说我们现在现在就是没有打毛杆啊，如果要打毛杆了，这个按实际梳，这年龄相对是做毛杆的时候有用的。

大家好，欢迎来到李正小课堂，今天讲解的是野外采集系统中的数据如何导入到勘察软件中， 如果觉得本系列视频还不错，欢迎点赞分享。在勘察软件的菜单栏的接口按钮中有两个选项，一个是在线导入夜外采集接口数据，另一种是离线导入夜外采集接口数据。 通过这两种方式可以将现场采集到，并且上传回外页系统中的数据直接下载到勘察软件中，进行后续的内页整理。接下来我来演示一下每一种导入方式的具体操作过程。 首先是离线导入接口文件，在系统中选中需要导出的工程，点击上方的导出工程，系统会下载一个 that 格式的接口文件。 在勘查软件中点击导入页外采集离线接口，选中刚才下载好的 debt 接口文件， 就可以开始导入钻孔数据了。如果采集的时候有现场照片的话，也可以通过这个接口导入进来， 在这里我们可以看到数据就已经被成功的导入进来了。第二种方法就是在线导入野外采集数据 在线导入通过在图式弹窗上输入 ip 地址、企业 t 用户名和账号， 获取该账号权限范围内所负责的所有工程。 选中工程后，点击获取所选项目外页数据，就可以将所选工程外页数据全部下载下来。 感兴趣的朋友请关注我们的抖音微信公众号和 b 站账号，如需购买软件或有使用问题，可加微信，一三九一一六二零六六四，备注来源和目的。

最近呢，有一位水利工程朋友啊，向我咨询啊，如何做赌槽设计，但又不知道如何进行啊，内地和配金的计算，今天呢，用一分钟，用咱们理政结构工具箱啊，轻轻松松帮您完成赌槽设计。 所谓渡藏呢，简而言之呢，就是过水桥高架区，在咱们水利工程中呢，比较常见的就是架空输水结构设计。 在杜陶设计中呢，我们常见的类型有啊，优行杜曹，举行杜曹，按材料呢又会划分呢，素混凝土和钢筋混凝土，落地草这些杜陶设计呢，在咱们理政结构工箱已经全部支持到 因举行奏长了，他的抗都性好，耐久性高，同时呢，施工方面也是咱们广大结构设计师朋友们比较常用的结构类型。 今天呢，我们就用举行渡槽设计作为实力给大家进行展示，兄弟们马上安排。首先在结构工具箱中啊，咱们搜索渡槽，可以看到有举行 u 型塑混凝土钢筋混凝土落地槽模块。 咱们这款软件啊，依据了多本水含义规范，同时呢还入选了水利水电计算机软件名录二零二一版。我们呢现在以举行注册呢为实力给大家进行讲解。 该模块可以计算举行断面吐槽，实现侧墙底板内力和配金计算。第一步，咱们新建文件 输入渡槽尺寸和弯举，在左侧界面呢，可以看到生成的相应的计算简图，输入悬壁长勾选带横杆，还能考虑板上和杆上的 刻载。第二步，输入选金信息，根据裂缝控制配金。最后点击计算按钮，不到一分钟，一键获取了计算书与内力图 破载图内力图内力结构简单明了，并且还支持了导出 dsf 文件。我们可以看到配金面积选金图哎，也都为您选好了。 还有详细的内力计算和配金计算书，多个功况都可以考虑，同时还能有内力计算、配金计算、裂缝验算、抗核验算等结果。 举行渡槽呢就和大家分享完了，您学会了吗？此外呢，我们还有游行渡槽、塑混凝土和钢筋混凝土落地槽，大家如果还有啊结构设计疑问，欢迎留言讨论，记得点赞关注咱们，结构设计不迷路！

呃，下面我们看一道例题， 呃，这个例题的话主要是摘自刚结构夏之滨和姚健那本书，然后第二百七十六页，我们看一下他这个条件， 这个是一个呃单跨的一个减脂梁，然后跨度是八米，在跨中的位置作用了一个集中刻载，然后和全跨的一个军部刻载。 这个这道题呢就是两种不同类型的赫仔同时作用于良，然后赫仔位置都在良的上亿元，然后呃，刚才是 q 二三五， 洁面的话是焊接双轴对称工字形，然后这边的话就是他的一个洁面特性的一个参数，然后这块的尺寸都给出了， 然后我们看一下这个一体给的一个计算过程，他先算内力，然后减质量，然后是均不合在产生的一个弯距，然后集中合在产生的弯距，把二者相加，得到一个总的弯距，然后进行整体稳定验算， 然后是他算这个稳定系数的时候的话，也是先算纯弯曲的时候这个稳定系数，我们看一下这个这个 fib 零就是纯弯曲的时候稳定系数，然后算是一点六一九，然后得到这个之后， 然后根据我前面给大家讲的那个公式，然后算这种两种喝仔同时作用下的一个等效弯曲系数， 然后先查出集中喝，集中喝仔作用下的一个等校玩具系数贝塔比一，然后得到零点七八五八均不喝在下，然后查那个规范的表，也得到一个等校玩具系数贝塔比二等于零点七三零三。 然后根据我们前面这个公式， 也就是根据这个式子，然后计算出这种两种喝载同时作用的时候，他的等效弯曲系数也就是零点七五七五七，然后用这个北塔 b 再乘以这个乘弯曲时候的 稳定系数，就得到两种和在同时作用的时候稳定系数一点二二六， 然后得到这个之后呢，因为他这个值大于零点六了，所以要进行一个非弹性阶段的一个修正，然后这个修正呢，他这个修正公式跟我们现在这个刚标给的公式是不一样的，是因为他这个公式的话， 因为这本书他当时边写这本书的时候，他的依据还是八八规范，所以他这块用的是八八规范的一个修正公式，如果我们按现在的刚标来计算的话，他的这个结果就是零点八四零。 然后我们 再思考一个问题，还是刚才那道题，我们将呃那道题改写一下，就是说将这个例题中的均步喝在八十给他改成四百，其他条件不变，然后来求解他的稳定系数。 第二种情况呢，是将立体中的集中赫在三百二改为一千六百，然后其他条件不变来求解稳定系数。 然后我们还呃先看这个弯距图，这个时候呢，然后在四百牵牛厘米的军部科载作用下，他的弯距图是这样的，然后跨中的赫载呢是三千二， 然后还是在原来的集中喝点作用下，夸中的弯举是一个六百四，然后二者叠加之后的弯举 是三八四零。如果我们按就是均不喝在茶表的话，他这个 feibi 的话是零点八三一，如果按集中喝在茶表，然后计算出来的 feibi 是零点八四八， 如果我们按两种喝仔同时作用，然后按我们上面这个公式， 就是按这个公式，然后来计算的话，会得到这个呃均不加集中喝彩作用下的一个弯曲系数是零点八四三， 这个呢是第一种情况，然后第二种情况的话就是呃集中呃君不可在不变，然后他那个跨中万句还是六百四，然后 那个集中喝仔增大，然后他这个跨中弯距的话是变成三千二了，然后两种喝仔共同作用的时候，这个弯曲图是这样的，然后前面这两个还是按单独这个喝仔作用的时候查掉，得到这个稳定系数， 然后这个的话就是按一个这个公式来计算的一个稳定系数，算出来的结果是零点八四六，然后我们可以看一下这个结果，分析一下。 我们先看上面这种情况，然后呃按公式计算出来的这个翻逼呢，他是零点八四三，我们看一下这个结果，其实跟君不喝仔做单独作用的时候，这个结果 已经很接近了，这个是零点八三一。第二种情况的话，我们算的这个按公式算的结果是零点八四六，然后单独的集中喝载作用的话是零点八四八，也就是说 这种情况的话是第一种情况的话，他更积均不喝载更接近，第二种情况的话是跟集中喝载更接近。 嗯，这个原因是什么呢？主要就是因为我们看他最终的这个弯距图的形状，第一种情况的话，他最终的这个弯距图的这个形状的话是接近于一个抛物线的， 也就是说君不喝仔占主导作用，所以他算出来的稳定系数的话，就是跟君不喝仔就很接近，也就是说这个时候我们可以不用这个公式去去计算， 可以就是近似的按军部科仔，就是按一个主导的科仔去查表，然后来求他的稳定系数。 这种。第二种情况的话就是他这个弯距图的话，我们看他是一个接近于一个等幺三角形，也就是说这种时候这个弯距图跟集中鹤仔做下的弯距图是接近的，然后这时候我们可以按集中鹤仔来查表，然后零点八四八， 这呃他的误差的话也就很小。按主导的喝仔去茶表， 然后下面的话就是我的一个手算的过程，然后就是呃得到唇弯曲的一个稳定系 数，然后这个列了三种情况，第一种情况的话就是 mq 等于 mp， 就是说集中鹤仔，这个小 q 的话就表示一个君父鹤仔，然后大批的话表示一个集中鹤仔，也就是说这两种鹤仔引起的大中弯距是相等的， 然后我们来求的按照这个公式，按照这个公式的话求他的稳定系数是零点八四零。第二种情况的话就是说均不可在占主导作用， 然后得到稳定系数是零点八四三，呃，第三种情况就是集中喝载占主导作用，得到的稳定系数是零点八四六， 然后这个是按公式球的，然后呃下面这个呢是按主鹤仔，就是按他的一个主导的鹤仔球 稳定系数，然后就是单独喝在作用，然后查那个规范给的表，然后得到的一个稳定系数是零点八三一，零点八四八，然后我们可以算下他的误差，然后 第一种情况的误差的话是百分之一，第二种情况的误差就是百分之零点三四，第三种情况的话百分之零点三三， 然后我们就可以得出一个结论，就是说当各个赫仔引起的弯距大小是同一个量级的时候，我们可以按推倒的公式就按这个公式，然后来计算这个别太逼。 第二种，第二个结论的话就是说当各个喝仔引起的弯距量及不同的时候，可根据主导的喝仔来确定北太逼就是针对就是后面这两种情 情况。 呃，然后我给大家演示一下，就是理政软件，然后是怎么计算这个整体稳定的， 然后这个软件的话就是说，呃，它的主要功能就是可以算这个内力强度和稳定，然后计算内容的话我们可以根据需要在这选，然后适用范围的话，制作条件的话就是减脂固定自由， 在这可以交互他那个制作条件，然后可以用于单跨梁，这个可以设置跨数，还有多跨连续梁。然后洁面形式的话我们提供了 四十一种洁面，然后还可以交互任意洁面， 洁面形式我们可以从这个地方选，然后这个总共给了这应该是四十一种洁面，然后最后这种的话就是任意洁面，然后如果你知道了任意洁面的洁面特性的话，然后给他交付到这个里面，然后最后就可以计算任意洁面的一个强度跟稳定， 还可以交互各种喝仔类型，然后喝仔类型的话就在这交互， 可以根据需要然后选这个喝仔类型， 然后我们算一下，就是刚才那道题， 这个呢就 是刚才的那道题，然后这个是满跨军部赫载，然后是全跨的一个军部赫载八十，然后呃跨中的话是一个三百二的一个集中赫载， 这个跨长是八两端减脂。让我们来算他的呃内力强度跟稳定， 然后我们看一下这个稳定系数，这个是零点八三一，然后跟我们刚才的那个手手相的结果是一样的， 就这个按我们查表的这个结果是一样的。 然后呃需要注意的一点是，呃，我们在这个一汽高标中，我们新增算这个稳定的时候，有一个算 w x， 然后要确定一个洁面宽厚笔等级， 然后因为这道题呢他他是一句八八规范，然后算的是一个比较老的题，在那个时候的规范是没有规定这个洁面宽厚笔等级的。然后如果我们用现在的一汽钢标子来算的话，是要算这个洁面宽厚笔等级的， 然后算洁面宽厚笔等级的时候，我们要先算出这个，先算这个一元一元，然后算算出来他这个洁面宽厚笔 等级，那就这个，然后再算这个辅版的一个宽厚笔等级，然后大家下去可以算一下，然后这个一元的话他是一个 呃，算出来是十二点二五，然后就应该是 s 三级，然后辅版的话是一百二十五，就大于一个一百二十四。 apcnk， 他其实是 s 五级，这个时候呢话，这对于这道题来说其实应该用有效洁面魔力来算了， 然后我后面就是这个手算呢，手算这个结果是没有考虑那个 姐就是有效洁面的，是按全洁面计算的，主要是为了跟那个立体的结果对比，大家在下面算的时候要按那个就是有效洁面来算。 呃，这次课的内容主要就是讲这些，然后大家还有什么问题吗？ 呃，我看一下那个讨论区里有人问怎么算是紧密连接， 那个紧密连接就是说他，呃，就是铺板，然后放在钢梁的时候，放在钢梁上面的时候，如果是线胶，那个线胶混凝土楼板的话，他肯定 是紧密连接的。如果是压型钢混凝土、压型钢板这些的话，我们是要设抗检件，然后设置一些连接件，比如栓钉这些，然后让二者紧密连接。

我们再来看一下辅助的计算软件，第一个就是理政结构工具箱，它是由北京理政公司开发的结构设计软件，它侧重于这个混凝土结构的验算。我们通常用理政的用的最多的啊，就是光服务，用的最多的可能就是进行一些基础的 设计，比如说我们光头当中常用的装基础，尤其是管装，平时这管装基础还有一些独立基础，还有一些设备的基础，就装机成台，然后带成台的这种独立装，或者是有复合的装，复合装机，然后都可以呢，用这个理政进行验算， 他可以输出这个计算书，我们当然我们要了解他的一些功能和参数，他有一些帮助提示会告诉我们去怎么取值啊？去参考规范进行控制下。基础设计呢？ 有两本规范，一本是光伏光伏支架基础设计规范，呃，二零一六年实施的，还有就是光伏支架结构设计规程那里边有一部分基础的验算的内容，还有呢就是 是建筑领域的建筑低级技术这一块，还有就是 excel， excel 呢，这个计算工具就是如果我们用好的话，其实可以帮助我们实现很多的功能，比如说我们在拿到这个丰富支架这个项目的时候，我们先获得的这个项目地，然后他的风雪鹤仔，然后我们获得这些信息以后，我们 知道假如说我们把这个结构形式都定好了，那我们需要在软件当中呢去给他加载，那这些赫载是怎么？比如我三维软件，我加到这个领条上边，我我二维软件 pkpm， 我是导贺到这个斜梁上面的 集中喝奶一般，呃，以集中喝奶形式施加，那这些喝奶的计算呢？我们可以通过一些一个赛跑的一些小工具，快速的实践这个导核的这个功能，减少我们这个工作量，避免就是出现就是每个每次下午我们都要做前期的这个大量的计算工作，当然还有一些呢，就是针对于一些参数，因因为以前现在这几款软 软件呢，除了下不了一些麦纳斯检呢，还是主要就是固定的一些用户啊，固定的一些模块，像其他的前面讲到的那三款软件呢，都有光伏的模块，而且啊呃，大部分软件他们都有自己的一些参数了，以前呢是没有没有这个光伏模块的时候，这些参数需要我们自己去叫， 可能有些软件输出的是不对的，包括现在可能也不一定说他们有这个模块的，也不一定说就是完全正确的，需要我们做一些这方面的工作，根据公式把这些参数都算出来，然后可以做一些对比，甚至你可以做到 计算到内力，然后进行这个就是用用软件算出内力来，然后把餐数呢，可以手动的去计算，包括一些比如说洁面特性啊， 这个整体稳定系数，还有这个风阵系数，阵风系数这些这个计算呢就是阵风系数的计算啊，风阵系数的计算，这些都可以通过这个表盘来实现哦，刚才还有一个叫 msiu， 这个没列出来，这个 s 六呢是集成在 cad 当中的一个差价，它可以快速的进行一些不规则洁面的参数的查询，比如洁面乐性，比如说面积和冠心剧这个抵抗剧。另外呢就是它还可以这个批量打印，还可以进行一些罗山群焊缝的颜色。

大家好，欢迎来到李正小课堂，本视频讲解的是沿途软件降水沉降分析模块如何设置降水井在基坑内外侧。如果觉得本系列课程还不错，欢迎点赞分享。在降水沉降软件里，我们可以通过基坑边线的输入顺序来辅助控制降水井的位置。 如通过逆时针的顺序输入基坑各角点的坐标后，点击景点页签，选择自动计算景点坐标，输入景点间距和景点到基坑边缘的距离，并确定可以看到此时景点均匀的分布在基坑外侧。 我们回到基坑坐标输入页面，按照顺时针的顺序重新输入基坑的个角点坐标，再次点击景点页签，让软件自动计算景点数量和坐标，可以观察到此时景点自 布置在基坑内侧。感兴趣的朋友请关注我们的抖音微信公众号和 b 站账号，如需购买软件或有使用问题，可加微信，一三九一一六二零六六四备注来源和目的。
