圆管砸扁怎么画
大家好，我是小阿，今天我们看一下小伙伴发来的，说这样这样一个圆管的端部的拍扁，我们用卡七亚应该怎么绘制？ 我们先看一下这个管路的中心线，我们在个这个管路中心线的法平面上，我们创建草图约束，然后将草图给他封闭。 二步，我们使用类的命令，将这个草图作为轮廓，将中心线作为引导线，扫出这样一个实体， 我们在这个引导线的位置创建一个曲线上的点，这个点作为我们这个拍扁的一个距离控制的点， 在这个点上我们创建一个法平面，我们使用分割的命令，将之前扫略的泪用这个平面给他分割。接下来我们对这个实体 体进行一个侧边的一个拔膜，拔膜完以后我们对这个尸体进行一个抽壳，抽壳的厚度是两毫米， 最后我们使用波尔操作里面联合修剪的命令，将这两个实体给他联合修剪完成，完成以后对直角边进行一个导圆角，这样我们一个圆管的拍扁就制作完成了，小伙伴们你学会了吗？
粉丝1.5万获赞7.5万
相关视频

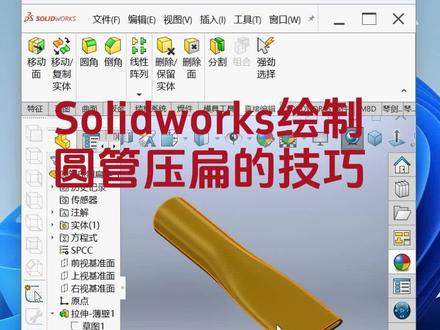

01:54查看AI文稿AI文稿大家好，我是仙子，像这样的一个圆管压扁用这个 word 是如何绘制的呢？首先文件新建，选择一个模板，然后前置急转面草图绘制，绘制一个圆， 尺寸标注五十，然后特征拉伸凸台这边深度三百，然后薄臂特征 二这边的话，反方向，让它往里面加厚，打对勾，选择这个基准面草图绘制，绘制一个磁槽口， 这边的话智能尺寸，路径，长度，把四条边全部都选上， 然后对勾双击一下，修改尺寸，五十乘以三点一式完成， r 五点零，然后退出草图， 插入特征变形，然后曲线到曲线 这边选择这个圆，这边的话选择刚才绘制的这个草图 这边统一，然后一两百这边变形， 这边变形的选择这个这边的话就是曲线方 方向，把方向拉到中间，直接打对勾完成。你学会了吗？记得点赞加收藏，后期继续更新，谢谢！
56钣金工程职业咨询
02:56查看AI文稿AI文稿我们今天通过这个变形命令对圆管进行这个拍扁和弯曲。首先呢大家在左上角点击新建 新建一个零件模板，然后我们选择右式基准面，我们绘制一个圆圆的大小呢，标注二十毫米， 点击特征里边的这个基准面命令选择我们这里边的右式面，在下方这个距离当中输入两百毫米所形成的基准面。一当中呢我们直接进行绘制，我们绘制一个中心直槽口，定义他的一个宽度是五个毫米。最后我们在空白区域右击 草图工具当中，我们找到制作路径，选择这个圆弧以及这条直线， 点击确定，再度点击我们这个圆弧，在左边我们发现生成的一个路径长度，我们 将驱动勾选，同时在这一方输入等号二十乘以派派是 pi 这样的一个英文单词。确定稍后呢，我们启动特征里边的一个放样命令， 我们对这个草图轮廓以及这个草轮廓，我们放样生成一个实体，所以我们在前视剧里面继续进行草绘，草绘的形状呢，这个地方呢，我们先补一条直线，然后在上方这个位置呢水平位置我们也补一条直线，在下方这个地方呢，我们拉一条直线，加上一个圆弧， 在这一方也拉一个圆弧，然后在上边拉一条直线，注意这里边的弧和弧之间，以及弧和直线之间，我们都要补上它的相切关系。然后呢在我 我们这段距离这边呢，我们标注一个五十毫米，这段距离标注六十五毫米，这段半径标注二十，这段半径标注三十五。然后呢我们继续空白区，右击草图工具当中制作路径，将这几个路径勾选上， 继续点击它生成的路径当中，我们将路径驱动成两百毫米的一个值，随后呢我们在顶部插入菜单当中特征，我们找到这个变形命令，选择变形的曲线，首先选这条曲线，然后再选择我们对应的下边这条曲线， 但这条曲线呢，我们直接点是不好点的啊，所以呢，我们通过这个里边来进行选择，要往下拉，将固定的边线这个勾点掉，然后选择我们统一的这里 边，输入四十五对应的实体，选择这个实体下方形状选择当中我们将来勾选的第三种，然后呢将这个地方调大， 然后最下方位置呢匹配里边选择曲线方向。好，最后我们可以点击确定，那这个结构我们就给他弯曲下来了。最后一步呢，我们可以通过特征当中抽壳命令，我们稍微对这个结构呢抽一下体，最后形成我们这样的一个压扁的一个效果。好，这个方法就到这。
