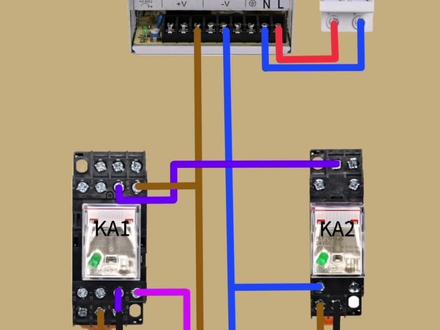

两个光电开关控制电机启停怎么接线

这是一套使用两个光电开关控制电动机启停的线路，当第一个光电开关检测到物体交流，接触器吸合，电动机运转，当第二个光电开关检测到物体中间继电器启动，断开交流，接触器电源电动机停止。 下面我们看看这套线路的接线方法。先从控制电源输出一根零线连接到热继电器长臂触点九十五，然后从九十六输出一根线 连接到接触器磁力线圈 a e 端，从控制电源输出一根火线连接到旋钮开关常开端。 我们先看一下这两个光电开关交流二百二十伏，常看 开行只有两根线，光电开关是交流的，两根线不分正负极。将光电开关红色线连接到旋钮开关的输出端，这样打开旋钮开关后就能得到电源。将光电开关的蓝色线直接连接到接触器磁力线圈 a 二端。 我们看一下光电开关，检测到物体后，接触器吸合，物体移开后，接触器断开，现在类似接触器点动控制，那我们给接触器加一个自锁线路，让接触器能保持吸合状态了。 从旋钮开关的输出端再引出一根火线连接到接触器常开辅助触点十三，然后将 接触器下面的磁力线圈 a 二端和常开辅助触点十四相连，这样接触器就形成自锁。我们再看一下 光电开关，检测到物体后，接触器吸合并锁定了，没有停止按钮，只能拧旋钮开关断开电源。 现在我们要用另一个光电开关控制接触器停止，因为这个光电开关也是常开型的，所以需要搭配一个中间继电器，我们看一下这个中间继电器交流二百二十伏的线圈，十三角和十四角是磁力线圈，其他角是触点组。 从热继电器长臂触点九十六输出一根零线连接到中间继电器十四号角。 光电开关的红色线也要接到旋钮开关输出的电源上，和上一个光电开关的红色线拧一起。 光电开关的蓝色线接到中间继电器磁力线圈十三号角，然后把接触器常开辅助触点十四的自锁线拆下来，连接到中间继电器四号角，四号角和十二号角组成长臂触点组。 我们从十二号角输出一根线连接到接触器常开辅助触点十四，至此控制线路部分接线完成。 我们看一下第一个光电开关，检测到物体交流接触器吸合并锁定第二个 光电开关，检测到物体中间继电器启动，长臂触点变常开，就会断开接触器自锁线路电源，从而使接触器失电跳闸。 主线路就简单了，从主电源输出三根线连接到接触器主触点输入端 l 一、 l 二、 l 三，然后将电动机的三根线连接到热继电器主触点输出端 t 一 t 二、 t 三即可。
