multisim怎么制作进制计数器
同学们好，本实验内容是基于 model sim 十四点零仿真软件设计一个六十帧制计数器，在设计电路之前，我们有必要了解一下这个软件的操作流程。 首先让我们打开仿真软件，打开仿真软件有两个方式，第一种呢，我们是点击 屏幕左下角的开始找到所有程序，点击 n i m 的 项目，十四点零也可以直接点击桌面上的这个快捷方式。点击后我们 打开了一个空白文档，这个空白文档的名字呢，默认为抵赞一，我们这个时候呢可以把它的名字改成今天我们实验所需要的叫六十帧计数器的设计实验，那么具体怎么操作， 我们演示一下，我们可以点击菜单栏当中的 file， 然后找到另存为 service， 然后我们可以保存这个电路设计的 存的路径以及它的文件名，这里面默认呢存在了桌面上，然后我们改一下文件名，这个文件名就是刚才我们说的 六十进置计数器的设计，六十进置单机保存， 这里大家看一下，已经从 d 站一更改为六十进置计数器的设计实验。下面我们将创建六十进置计数器的电路原理图。那么首先我们要 添加所需要的元气键，那么添加所需要的元气键呢？我们一共有三种方式，第一种方式我们是直接在菜单栏当中找到 place 这个按键，点击完之后呢，我们找到 component， 点击 component 就 可以找到 select component， 在 这个地方我们可以找到所需要的引擎键。另外一种方式呢，我们也可以右击鼠标找到 place component， 然后点击， 然后找到 select a component， 那 在这里我们就可以找到元气键，那么最为直接的方法呢，就是在仿真软件界面上直接到原件工具栏当中添加原件， 那么也会出现 select 呃 component 这个界面当中，那么一般情况下， mode 键分为十九个 groups 叫做组，那么数字电路当中呢，一般情况下 我们常用的组包括有电源组，嗯， basic 这个是个基本元气键组，还有一个 ttl 组，还有一个指示器组 indicators， 然后每一个组 又被分为各个族，叫 family， 然后每一个 family 呢？下面就有相应的这个元气键，叫做 component。 下面我们演示一下选择六十帧计数器所需要的元气件，那么我们第一步先从指示器组当中添加一下 数码管远起减，然后我们点击 hex display， 找到 d c d hex， 那 么这里边呢，我们选择这个蓝色的数码管，点击 ok， 六十帧制呢，需要两个数码管，我们添加两个。 添加完毕之后呢，我们再找一下我们今天所需要的 ttl 系列的十六进日技术器七四 l s 幺六幺，下面我们从 ttl 组中找到七四 l s 足，然后再找到具体的七四 l s 幺六幺的 芯片， 找到之后呢，点击 ok， 由于六十进日呢，也需要两个 两个计数器，那么这里边呢，这个错了，我们给它删一下。 好，下面呢，我们需要两个双输入与飞门，这个双输入与飞门也是 ttl 组中的芯片，那我们继续添加， 找到七四 l s 系列七四 l s 零零型号， 点击 ok。 这个芯片内部呢集成了四个与飞门单元，分别用 a、 b， c， d 去表示，那么这里边我们需要两个，我们只需要用 a 和 b 就 可以， 同时呢我们还需要用到计数器的时钟脉冲，这个呢我们要从嗽丝就是 电源组里去找，那么这里边我们需要用到的是时钟电压模块，它叫做 clock voltage， 它是在电压源当中找到 clock voltage。 本实验还需要用到直流稳压电源和数字 d， 这个我们还是从 sources 电源组当中选择， 找到 power source 这个族，我们需要用到的是正五伏的 vcc 以及数字地、地震地好六十进制计数器的电路设计的元气件我们都已经添加好了，如果还有缺少的，我们再利用粘贴复制的方法就可以新增。 那么下面呢我们将对这些元气键呢进行排布和最优化布局。那么这里边大家可以用 ctrl r 的 方式将元气键进行翻转，那么首先需要选中这个元气键，然后用 ctrl r 就 可以，它将它九十度的进行旋转， 那么下面我们给大家进行一个最优化的布局。 这里边我们把 u 四作为计数器的十位， u 五作为计数器的个位， 然后我们把 u 五放在了右面， u 四放在了左面，然后我们将时钟往上一些，或者我们可以直接夹在这个中间的这个位置上，也可以 用这个时钟，我们需要把一个 d 要给他接过来，先放在这里。 好，数码管我们放在稍稍往右面的位置上。好，下面我们对电路原理图进行连线， 我们可以将鼠标移至芯片的引角处，此时鼠标就变成了十字形，这个时候呢鼠标进行定位，左击鼠标之后， 我们就可以看到线呢就被引出来了，那此时刚才定位那个点就是这条线的起始点，然后我们将它连至到它的中点处，那么这个数码管呢，它的左侧是高位，右侧是低位，我们现在把数码管 连好，这个是个位的数码管，我们可以将这个图纸进行放大，此时我们只需要用鼠标的滚轮即可。 然后我们继续将优四的，也就是说这个计数器的十位的数码管的显示部分啊进行连接。 根据实验要求， u 五所代表的是计数器的个位，需要设计成实进值计数器，这里边我们可以使用七四 l、 s 幺六幺和与飞门以及质位端去实现。 本计数器呢设计全是都是从零开始的，那么所以说利用七四 l、 s 幺六幺的 智慧端实现，就需要将数据输入端 a、 b、 c、 d 接成 d 点屏，这里边我们将复制一个 d 过来， 并将它进行翻转。我们将数据输入端 a、 b、 c、 d 接成 d 点屏。 为了让幺六幺正常基数，这里的 p、 t 控制端还有清除端 c、 r、 c 啊都要接成高电平，所以说我们这里边需要复制一个 v、 c、 c。 然后我们利用与飞门来控制质位端 led 飞，注意仿制软件中默认输入空载的情况即为低电瓶，这一点是与实际情况是不一样的。 控制质数端 led 飞是来自计数器 qd 和 qa 与飞之后的输出信号， 这是由于计数器本身属于同步计数，计计数器在计数时需要与时钟同步翻转，因此需要在计数接到九时，至位信号应为低电平， 所以接的是 q d 和 q a。 根据实验要求， u 四我们设计成计数器的十位，所以它应该是六进制，那么可以用幺六幺 和雨飞门以及它的复位端去实现。这里数据输入端 a、 b、 c、 d 就 可以空载， 因为不涉及到质数功能，这里边我们刚才用的是质数功能，所以这里需要接低电瓶，而这里是不需要的。那么下面为了保持幺六幺的正常基数功能，此时的 p 和 t 都要接成高电瓶，此时的质数端就要接成高电瓶。由于利用复位端实现，所以说我们需要将数据输出端的 q、 c 和 q b 接到雨飞门的输入端， 输出端接到幺六幺的 c r c 端，这是一个复位端，此时 u 五已经设计成一个时进值计数器 啊，利用的是质位端， u 四已经设计成六进值计数器用的是复位端。那么下面重点介绍一下如何将 u 五和 u 四进行机联，实现六十进值计数器。由于七四 l s 幺六幺是上升引触发的芯片， 可以将个位控制至位端的这个信号作为极引信号接入到 u 四时钟 c p 上。 我们先把个位的 c p 接好， 接到它的 clock 上，同时将刚才说的 u 四的 c p 接到 个位的智慧端的信号上。分析一下时序，当计数到第九个脉冲时，智慧端的信号由一跳变成零，此时为下降沿 u 四并不有计数。当计数到第十个脉冲时，至位端的信号由零变成一，此时呢为上升延，使得 u 四所代表的七四 r s 幺零幺这个计数器计数，那么同时呢 u 五被清零， 这样我们就完成了计数器的所有的电路连接部分和设计部分。最后我们设计完电路原理图之后呢，为了验证电路设计是否正确，此时需要开启仿真开关，让 matsudim 软件对电路图进行仿真。 下面我们点击一下仿真开关，大家看一下我们的这个速度特别快，主要是因为我们各位的优五的 cp 给的频率比较快，所以说这个时候我们改一下参数，改成五赫兹就可以。 下面我们再点击一下仿真开关，此时数码管正常显示，那么 如果能看到他是从零零到五十九的正常的循环之内的话，那么这个计数器他就是 正常的，那么也说明我们的电路图也是设计正确的，那么大家观察一下我们的输出的状态，那么大家刚才看到的就是一个五十九到零零的一个跳变，那么也证明了我们的设计电路的正确性。本实验内容到这里就全部结束了，谢谢各位同学。
粉丝1.6万获赞2.2万
相关视频

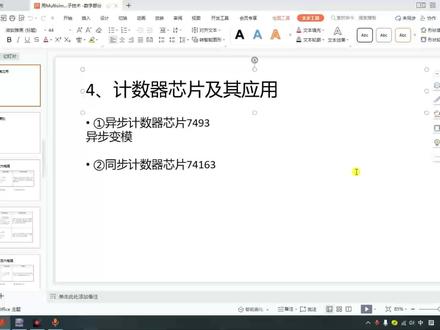

08:12查看AI文稿AI文稿各位朋友们大家好，本期我们学习技术器芯片的应用。 技术器芯片可以认为是一种专门的芯片， 我们前面可以用那个触发器接开或者递触发器等来做这个技术器，然后处发器又是由 与非门这些基本的逻辑电路组成的，逻辑电路就是由 晶体管组成的，实际上我们的芯片里面他的最基本的单元应该 还是晶体管。 我们首先要来看的是一个翼步技术器芯片，七四九三， 这就是一个七四九三，他上面是一个二进制的技术器，下面是一个八进制的， 加起来可以组成一个十六进针。这个 a 端可以输入我们的 时钟脉冲，然后把 a 结果再作为时钟脉冲给这个八，禁止的 可以反过来把这个时钟脉冲给 b 段，然后把 d 的结果给到 a， 也可以组成 这一个石榴金枝，这一个就是复位端，如果两个同时为一就进行复位。 我们先来看看他的技术器的工作啊，仿真 还是停止了，看 一二三， 刚才我们看到最大显示的九，没有展示到九以后的暗恋，现在已经展示到 a 了。 b， cd、 e、 f， 然后再是零一，他就是一个十六进制的。呃，我们利用这个复位端可以构成一个异步变模，就是 让他在时的时候变成一个时间制的。我们要怎么去改这个电路呢？嗯， 当我们出现十的时候是零幺零幺，就这两位同时是一， 同时是一的时候，他就把它置位了， 我们就可以利用他这两个同时为一， 把这个接到这个一的位， 把这个接到这个一位是零幺零幺，但这两个同时为一的时候他就清零，就是 这样就变成了使劲纸，这个叫易部面膜，我现在再来防尘看看， 刚才是到 f， 然后再到零，现在应该是到九，然后就会最后就是零七八 九九，后面就变成零了，带着一，这就变成十进制了。 那我们再来看一个七四九三组成的一百三十五斤，之所谓的一百三十五斤之，就是在一百三十五的时候， 他就要这里，原理跟刚才我们时是一样的，就是利用他的衣位 去 去进行到这个耳端去进行清零。 我们现在看看这个一百三十五的二斤制，幺三五 幺三五的二进制是幺幺幺零，就是有四个一，你看这前面三个一，用一个雨门连接起来是为这个最高位的，一 看到没，这个 高位的一连到一角也是进行一个置位，就是利用他这个一进行置位。我们仿真看看 他这个一百三十五是按照十六进值的方式来产生的啊， a f 之后是一零一， 他就会跑到一百三十五，但是他是按照一百三十五的十六禁止， 就是跑到八十七的时候就是变成零，我们就不跑到头 我来浪费这个时间，有兴趣的话自己可以试一下，朋友们这一期的学习就到这里，谢谢大家。
6一笙
10:32查看AI文稿AI文稿失控的地铁一秒后就将进站，男人却站在轨道上一动不动。紧接着 大家好，咱们今天来讲任意进制的计数器，前面呢，咱们学了幺六幺啊，幺六三啊等等，他们都是四位二进制的计数器，能够计数的状态要么就是十六个状态，要么就是十个状态。但是在生产应用当中， 有的时候，比如说我只想记录八个状态，或者我想记录二十二个状态，这种任意进制的状态怎么来完成呢？就是咱们这期视频要讲的内容，这期视频的内容非常非常非常简单，简单到连版书都可以不怎么写，咱们轻松的听就可以了。 关于这一小节期末考试的试题，基本上也都在这期视频里面会出现，咱们简单来看一下，假设咱们就以七四叉幺六幺为例 片，幺六幺他一共可以记录十六个状态，如果说咱们想完成的这个任意禁制的计数器，他的膜小于十六， 比如说我想完成十三禁制的计数器，十一禁制的计数器咱们只需要一个芯片就可以完成了，但如果我想记录三十个状态的芯片怎么办呢？咱们需要对幺六幺进行扩展。因此在涉及任意禁制的计数器的时候，首先咱们要判断这个任意禁制的计数器，他要记录的状态的数目是多少，然 然后选择与它匹配的数量的芯片就可以了。那么如何来完成任意进制计数器的设计呢？非常的简单，一共就两种方法，第一种叫做反馈清零法。什么叫做反馈清零法呢？咱 们简单举个例子，比如对于幺六幺这个计数器来说，他一共有十六个状态，分别是零零零零零零一，中间的老学长就不写了啊，一直到幺幺零幺幺幺，然后又回归到零零零。假设咱们要设计一个五 五进置的计数器，那么只需要在这十六个状态当中任意选举五个状态就可以了。所谓反馈清零法，就是从零这个状态开始，也就是从零零零零开始，到零零零幺零零幺零零幺幺零幺零零，这样一共五个状态，再回到零零零零， 当记录到第五个数，也就是零幺零零的时候，这个时候让芯片立马清零，这个就叫做反馈清零法。咱们需要做的就是通过 q 三、 q 二、 q 一、 q 零的状态来控制 清零的信号有效就可以了。当计数器在前面这四个状态的时候，反馈清零的 c、 r 信号都不要有效，只有当状态变成零幺零零的时候，再让反馈信号有效就 ok 了。 思路非常的简单，这是第一种方法。第二种方法呢叫做反馈预置算法，这种方法也非常的简单，它是通过芯片的预置数功能，也就是 l、 d 这个端子来完成计数的。比如说在上面这十六个状态当中，我也是任取五个，我取哪五个呢？ 我这么倒着取，也就是幺零幺幺幺幺零零幺幺幺幺零幺幺幺幺，我取这样五个状态来完成一个五金制的计数器，当 q 三、 q 二、 q 一 它们的状态是幺幺幺幺的时候，此时我再来控制 预置数的 l、 d 端子，有效把芯片给预制成幺零幺幺这个状态，这样就完成了一个循环，它就是预置数法，具体的案例怎么来设计呢？ 咱们一起看一下书就 ok 了，非常非常的简单。第一个案例在书上的二百三十七页例五杠十三，他用的是反馈清零法，这道题说的是用七四叉幺六三来完成一个六进制的计数器，要求用反馈清零法，既然他要求用清零法，那么他的状态一定会从零开始，而 而幺六三呢，又是一个加法计数器，咱们只需要从零这个状态开始数六个状态，让第六个状态来临的时候，使幺六三芯片的 c r 端，也就是清零端子有效就 ok 了。 咱们来看七四叉幺六三，当 q 的 状态为前五个状态的时候，都不要使 c r 信号有效，只有当 q 的 状态是零幺零幺的时候，此时让 c r 等于零就行了。由于幺六三这个芯片，它的清零端是受时钟上升的脉冲延控制的，它是同步清零， 因此用幺六三完成的反馈清零法，它也叫做同步反馈清零法。下一步咱们要面对的问题就是如何用状态 q 三二一零来控制 c r 端有效，控制的方法也非常的简单，咱们只需要把针织表列下来就可以了。当 q 是 零零零零的时候，此时 c r 端为一高电平无效。 q 是 零零零幺的时候也无效，什么时候有效呢？ q 等于零幺零幺的时候，此时让 c r 等于零就 ok 了。 至于剩下的乱七八糟的状态都无所谓，他们不影响 cr 的 状态，通过这个针织表来画出 cr 的 卡诺图，也就是这里从卡诺图再得出 cr 的 逻辑表达式， 从卡诺图写出的表达式是这个，那咱们只需要把 q 零 n 还有 q 二 n 接一个，与飞门连到 cr 端就可以了。 接线图就是这个样子，非常的简单，这道题就设计完了。以上是对于七四叉幺六三来设计的，这里大家需要引起注意的一点是，由于七四叉幺六三它是同步至零，所以刚才咱们的设计方法是同步清零法。 如果还是同样这道题，咱们用七四叉幺六幺来设计，接线图就会发生变化，因为七四叉幺六幺它是 e 不 清零，只要 c r 信号有效，跟时钟脉冲延没有任何关系， q 的 状态马上就会被清零。那如果用 e 不 清零的话，这道题该怎么去做呢？也就是书上二百七十三页的例 五杠十四。用幺六幺还是设计刚才的六进制计数器怎么来设计呢？这里 e 不 清零和同步清零需要考虑的问题就不一样了，假设对于幺六幺芯片来说，咱们还是按照刚才的真值表来完成接线，那会发生什么事情呢？ 当 q 三 q 二 q 一 q 零它们的状态来到零幺零幺的时候，此时 c r 会马上输出一个零，也就是 c r 端子有效。 c r 端子有效的这一瞬间，由 由于幺六幺是一不清零，这个时候 q 三 q 二 q 一 q 零的状态会马上从零幺零幺瞬间变成零零零零，此时用咱们肉眼看上去就好像零幺零幺这个状态不存在一样，它仅仅是闪了一下就没了，就有点像咱们数六个数一二三四五六，正常应该是这样来数，一 一二三四五六一二三四五六，完成循环，但如果按照一步清零的方法，就会出现这样一种情况，咱们会数成一二三四五六一二三四五六一二三四五，这个六就被吞掉了，他就没有了，这个是一步清零会导致的问题， 如何来克服这个问题呢？就在这里咱们需要增加一个过渡状态，也就是让零幺零幺这个信号真正的存在，需要使它的下一个状态，也就是零幺幺零这个状态，用这个状态来产生 c r 的 清零信号。所以如果使用异步清零，它的真值表 和同步清零的真值表是不一样的，这里会多加一行，需要用零幺零幺的下一个状态，也就是零幺幺零来 才产生 c r 的 清零信号。因此真值表发生变化，卡诺图也发生变化，表达式也就发生了变化，最后的接线图也就不一样了。对于幺六幺来说是 q 一 和 q 二的余飞，对于幺六三来说是 q 零和 q 二的余飞，其实就相当于是进位了一个状态，这点大家一定要注意。 老学长给大家总结，在这里反馈清零法有两种，第一种叫做同步反馈清零法，第二种叫做异步反馈清零法。对于异步反馈清零法，大家注意，一定要新增一个过渡状态就 ok 了， 也就是一定要在计数器的下一个状态来产生清零信号，这个就是反馈清零法的设计方法。然后咱们来看预制数法，老学长这个制写错了，应该是这个反馈制数法， 它的设计思路是怎样的呢？咱们也通过例题来进行讲解。先看第一个同步反馈制数法，这里立五杠十五，要求用七四叉幺六零和必要的门电路组成一个七进制的计数器。关于七四叉幺六零，咱们前面说过了，它是一个十进制的技术芯片，在这里 它的模式十，那咱们只需要从这十个状态里面任选七个状态来完成计数就可以了。一般来说，对于预制算法，咱们都会倒着数，从 从第十个状态往回数七个，从这个状态开始作为计数的起点，当芯片计数到最后一个状态的时候，用这个状态来控制芯片的预值数端，也就是 ld 端子来完成循环。 因此它的设计方案也非常的简单，只需要把真值表列下来，从有效的状态零零幺幺开始，此时不需要进行质数， ld 为一，一直记七个数， 一二三四五六七，当第七个状态来临的时候，此时让 l d 为零就可以了。由于七四叉幺六零，他的质数端需要始终脉冲延，他是同步质数，所以咱们可以让最后一个状态产生质数的信号，等到下一个脉冲延来临的时候 才会进行质数，这个就叫做同步反馈质数法，在这里也就是力五杠十六，他用七四叉幺九三来完成的计数。幺， 要求组成一个时进制的计数器，七四叉幺九三，它是一个异步计数的芯片，只要 l d 端子有效，就马上会把 d 的 数据给制过去。因此对于异步计数来说，它同样需要一个过渡状态，也就是当计数器完成一二三四五六七八九十十个计数之后，要用下一个过 过度状态来产生使质数信号 l d 有 效的信号，因此它的针织表一定要多加一行，用这个过度状态来产生质数信号。剩下的工作就非常简单了，列针织表，画卡诺图，求表达式，然后一连就 ok 了。老学长把反馈质数法也给大家总结在这里， 对于异步反馈制数法来说，他也需要新增一个过渡状态，用这个过渡状态来产生预制数的信号。以上就是咱们这期视频的重点，如何组成任意禁制的计数器呢？首先要看 你需要记得数是用一片芯片来完成，还是需要用两片芯片来完成。如果需要用两片芯片，第一步咱们先要完成集连，完成集连之后再来看 用清零法还是预制数法呢？用清零法，那他的第一个状态一定是零零零零。用预制数法，一般来说，咱们都会从 进位的那个状态往前倒，以这个状态作为起点。当然实际上无所谓，你只需要用连着的状态就可以了。无论选用哪种方法都一定要注意，如果是采用同步法，就用最末一个状态来产生清零或者置位就可以了。如果用异步法，一 定要用最末那个状态的下一个状态，也就是过度状态来产生置位信号。以上呢，就是本期视频的全部内容，非常的简单，谢谢大家。
521电气工程杨
07:55查看AI文稿AI文稿大家好，这里是洗衣电子工作室，欢迎大家观看本期视频。这一节课我们将继续学习 model sim 软件虚拟记忆中的频率计数器。在学习频率之前呢，我们先来了解一个基本概念， 也就是均方根电压与峰值电压，它们之间的关系。对于不同的波形呢，这两者之间呢，它们的换算关系也是不一样的。 那对于正弦波呢，它的均方根电压则是等于峰值电压除以根号二的关系，而方波呢，这两个值则是相等的。而对于三角波呢，它的均方根电压则是等于峰值电压 除以根号三的关系。这是不同的波形，它们的均方根电压与峰值电压之间的一个真实的对应关系，它是这样的关系。 但是对于猫来松软件呢，它其中的这个平流计，它对于这三者之间的换算关系呢，它并没有做一个准确的区分，它全部都是以中线波的这样形式来进行区分的。那这一点呢，待会我们在平流计的使用当中会再进一步的介绍。 下面我们就打开 microsoft 软件，一起来学习一下频率计的使用。这是我们打开的 microsoft 软件，我们还是在最右侧的快捷功能栏，我们找到频率计， 我们点击一下，把它放置到我们的工作区。好，我们先双击频率计。好，这就是频率计的一个界面。 从这个界面当中我们可以看出，频率计呢，它主要包含了几个部分，首先是测量，然后是藕合， 然后还有这个呃灵敏度触发电瓶及环波信号。那对于测量呢，它主要是能够测量信号的频率周期， 脉冲，脉冲大小以及上升和下卷形的时间。对于测量部分呢，它所包含的这些内容呢？它和我们这种示波器当中的一些测量呢，它基本是也是一致的，你说这些功能呢？它在示波器中也都有， 那对于如果说我们不想用什么去这么复杂的，然后去观察波形的话，只是想纯粹的看一下波形的一些主要参数的话呢，那你也可以用平均去来去观察，特别是这个频率和周期，然后对我们是比较有帮助的。另外一个就是偶合的方式，你可以选择轴有和，也可以选择交友和， 那你选择这个交流盒的话，就相当于滤除了信号的值分量。灵敏度呢，就是我们刚才提到的这个均方根电压，均方根电压的大小，那它和我们输入信号的这个峰值电压呢？它是满足了一个根号二的一个之间关系 啊，刚才也提到啊，嗯，对于这个平顺记呢，那他这个灵敏度，他和风之电压之间呢，他是只有一个根号的关系。无论说你输入的是中旋波、三角波还是方波，他都是这样有关系的，他不像我们这种真实的现象当中，他们是不同波形的话，他们之间是有趣，他的比例是不一样的， 这个大家要注意一下。然后就是这个触发电瓶啊，触发电瓶呢，我们一般就默认是零伏吗？那如果说你想把这个触发电瓶给抬高或者是降低也是可以的。 然后是这个缓变信号，缓变信号呢？嗯，当你观测一些波形，它变化比较缓慢的时候呢？那你他不容易测出来这个频率的时候，那么你可以勾选这个缓变信号， 同时呢你也可以选择它的周期压缩比，这样能够能够更容易测到我们这个信号的频率，它是这样的一个作用。那下面呢我们去连接一些这种信号，然后来观测一下这个频率计，它是具体的使用，我们可以给它放置一个信号发生器， 我们找到我们的函数发生器。 好，我们把函数发生器呢它的一个正端连接到我们频率计的一个输入端啊 com 端呢？我们给它接一个 d 吧，那接 d 呢？如果大家不想用这种库里面的这样一个电源的一个 放置方式的话，因为这个他需要去找这个 power， 然后我去再找到这个地方就相对会慢一些。嗯，另外呢大家也可以用我们这个虚拟的地，这之前给大家介绍过的虚拟的地，这样更快捷一些。 好，我们放置一下，我们双击一下函数发生器，那这是函数发生器， 那现在呢，它是一个正弦波，然后频率呢？是呃，一合字，我们把这个复制给它调一下吧，调成复制，调成五伏，然后频率呢给调到一 k 吧， 调到一 k。 好， 我们去放大针，看一下频率计测到的频率是多少，那现在它显示出来了也是一 k， 然后呢这个时候呢你也可以用来选择这个波周期，它的周期的大小。然后呢对于正弦波的话，这个脉冲可能不是特别大的意义，它主要对于方波的， 然后这个上弦波，那我们可以把它切到这个方波啊，方波的，它的一个上弦下弦啊，这个脉冲，它脉冲高电平，低电平的一个时间， 因为现在是百分之五十嘛，那占比呢？比如说我们买的改了百分之六十， 好，现在呢它的一个脉冲的周期就已经变了啊，这样就能很方便看出来我们信号的周期的。呃，高低电频的一个大小， 好，那这就是一个频率计，频率计它主要是用来计算这种频率相关的一些参数的嘛，所以它的作用主要是做这个的。那这个呢，刚才就说我们又提到了这个灵敏度，灵敏度的它的一个， 嗯，大小呢，它是和这个震幅，也就是我们的分震电压是有这些关系的，那现在呢灵敏度呢是三伏，那震幅呢？是我伏，我们刚才 得出来的结论呢，就是说你得这样一个震幅，然后五伏，然后呢是除以一个根号的关系呢？呃，根号呢？是一点四一四，我要除以一点四一四， 是五，除以一点四一四，好，我们可以看到这个值呢是三点五三六， 也就是说呢当我们的这个，我们的这个 ms 电压呢，如果说你的这个设的这个值大约这个三点五三六的话，那他是没有办法触发的，因为你的触发电瓶也高于了他的最小值嘛，那现在是三点五三六，对吧？那如果说我们把这个值设到三点六， 好，我们可以看到这个时候它是不显示，对吧？我们把它改到三点五， 好，它是能够正常显示的，所以呢它是有两者之间的这样关系。那这这是一个 啊，方波，那刚才我们在也有提到你这个三角波和我们的方波，他的真实的这种计算关系呢，他是不满足根号关系的，但是呢对于这个平局来说呢，它里面应该是做了这种简化的一个处理了，全部以根号进行计算了。 啊，这个在使用的时候大家要注意一下，特别是当你这个信号幅度设置的时候，然后和灵敏度之间，他们是要满足这样一个对应关系的，如果说你灵敏度设的太高的话呢，他是没法触发的，也是测不到这个频率。好，他是有这样一个区别。 好，现在我们结束仿真。好，那今天课程就到这里，我们下期再见。
01:13查看AI文稿AI文稿大家好，今天给大家介绍一个十六路的新型彩灯电路。首先我们看一下设计要求，设计要求是使用十六至 id 组成新型符号 系统，上电后 id 控制器 id 自动滚动，点亮后全亮后以一定的一定的频率进行闪烁。 好，我们看一下电路，首先这里是十六个彩灯，然后这里是数据分配器，这里是脉冲电路，就是闪烁的频率，然后这边计数器好，我们运行仿真。 嗯嗯，好， id 从第一个开始点亮，按顺序依次点亮， 将所有的 id 点亮一遍，然后进行闪烁。 好，它的功能就是这样，比较简单，我们就演示到这里，谢谢大家。
18畅享电子开发

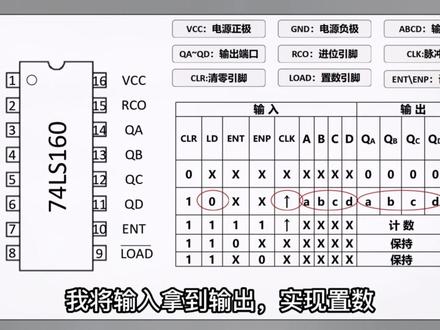

01:45查看AI文稿AI文稿大家好，我是骑士人袜洗六零，也叫做时禁制同步计数器，可以实现时禁制的加法技术。 十六、引角接 v c c， 八引角接 g e n d a b c d 是输入引角， t o a b c d 是输出引角，而 c o 是进位引角，有九道零时输出低电频。 c o k 是脉冲引角， o 是指数引角，低电频有效， ceo 是清零银角低电瓶有效。 dnp 合影期是技术控的银角，能够实现技术和保持的切换，这是我的真值表。 当 c l 二清零，银角为零时，我就输出零，同时进位银角输出一个低电瓶，当 c l 二为一时，我就不清零了。当老的银角低电瓶时， 如果 c ok， 遇到一个上升人，我将输入拿到输出，实现指数 落尾为高渐平时，一言契合 emp 都为一时，我就开始数数由零向上加，当由九数到零时，而狗输出。 当延期会 n p 有一个为零时，我就保持住不向下数了。区别是以 n t 为零时，而 ceo 会输出一个低电频。介绍完毕，散会。
683手工爱好者
00:41查看AI文稿AI文稿把解压计数器做成手工了，每按一次增加一个技术。好好玩啊，同桌居然按到四万九千九百九十八了，我的天，要五万了，我也赶紧按起来，九九九九了， 哎呀，一不小心清零了啊。制作过程，画出底稿，涂色，剪下来，圆形处打孔，计数器表盘一圈粘成立体， 四个按键也粘成立体。把按键放在计数器上，再把表带粘上，就完成了。计数器小手工好好玩呀。
245手工画画的金子
00:43
01:01
03:21查看AI文稿AI文稿大家好，这是一个数码管驱动 s 一，今天来做一个数码闪失计数器， 找来吃个三百三十欧的店主。我们先给 ic 的银角上市，上市的第一个角是十六角，这十五角、十四角、十三角依次类推，穿够有用。十五角换上一个三百三十欧的店主。然后是十四角、 十三角、十二角、十一角，十角、 九角。我们给供音质的数码管焊上引线，供音质的数码管分为 a、 b、 c、 d、 e、 f、 g。 十个眼角分别焊接在电阻的另外一端。 发光的 a 角连接 ac 的十二角， c 角，连接 ac 的十一角， d 角，连接 ac 的十角， 一角连接 ic 的九角， f 角，连接 ic 的十五角。机角，连接 ic 的十四角。四五幺幺。内部有上拉电阻输入，端入数码管 b 段端接上上限流电阻就可以工作。十六角接电源，八角接地 四五幺幺，具有一码功能。现在找来几个清除开关，清除开关的背面滴像五零二胶，然后把清除开关粘到木板上， 一共装上四个 abcd， 然后给清除开关焊上引线跟支撑电路连接，焊接的时候不要搞出影 线。至于这个电路的电路图，网上有很多，百度一搜就有，你在这里就没有放置电路图了。 支成电路的三角跟四角连接到一起，然后接上五伏的电源。这种清楚开关有两组眼角，一组接上红色引线连接到电源。我们再找来四个一克的电阻 接到清除开关的另外一端， 电阻的另外一端并连在一起连接到地，也就是支撑电路的五角跟八角。 现在我们找来五伏的电源，分别连接在正直跟副直上，这是数码管闪失的组合按键， 按上 a 键，他显示一， c 的清除开关他显示二，而他的数字按 abcd 的组合显示。再找来一个连接插座，焊接到清除开关上，这是一个编好程序的单片，之，他连接到插座上， 然后接上五伏的电源，这个时候数码管就是自动显示一二三四五六七八的数字，不需要去按那个清楚开关， 完全实现自动显示技术。四五幺幺具有七段一码功能，提供较大的上拉电流，可以直接驱动供音质 led 数码广。感谢大家的收看，喜欢的朋友关注点赞！
187我爱制造
01:44查看AI文稿AI文稿今天我们介绍一种简单的技术器，由表盘上的数字可以看到，它是一个实际制的技术器，当外圈旋转十个数字后，内圈旋转一个数字， 它的构成十分的简单，主要由几轮这个小机构组成，同样我们对外壳做了透明化处理，这样可以看到内部的运动过程。下面我们看一下它的运动原理， 如果有同学想要这个机构的原文件，可以进入到我的主页，加入粉丝群获取。首先我们看这个机构的驱动，它主要是由紫色的凸轮旋转配合弹簧的使用，使浅黄色的部件 实现上下往复运动。浅红色浅黄色部件的上下运动使绿色的部件实现了摇摆运动，进而使橙色的急转实现了不断向前推动的运动。 两个鸡爪的高度不同，这样就可以使里边的鸡爪不断的推动内侧的几轮，而外侧黄色的几轮不会被碰到， 但是内侧的脊轮有一个深度比较深的缺口，当脊爪推到这个缺口时，外部的脊爪也会和黄色的脊轮接触上， 进而推动黄色的几轮。有了这样的过程，就可以实现内部的几轮转一圈，外部的几轮转一格，进而达到了一种技术的效果。今天的机构就介绍到这里，我们下个视频再见。
164小邯制图
02:01查看AI文稿AI文稿少爷，今天我们学习加计数器，加计数器 c t u， 每得到一次脉冲信号，就累计曾加一次 c u， 前面的指令给加计数器脉冲信号。二，复位 p v 预设值，你可以自定义设置，你设置多大的数，计数器累计曾加到那个值，后面的 q 就 会输出 q， 输出端 c v 当前输出值一般配合比较指令使用，让我来操作一下，大家可以更直观的去了解它。 启动上升延，给加计数器一次脉冲信号，一般加计数器前面都是跟一个上升延，这样子确保它逻辑上不会出错。我们给的预设值是三档，加计数器累计曾加到三的时候，后面的 q 零点二启动。 我们想要加计数器重新计数，只需要打开复位 m 一 点二，如果你觉得打开 m 一 点二复位太麻烦，有没有更简单的复位？有的有的，我们只需要在加计数器后面增加一个输出端 m 幺点二，大家来看一下吧， 这里加计数器到了三并没有为零，因为我把预设值调成了四。看这里当加计数器加到四的时候，瞬间将自己复位变成零。我给大家解释一下。 第一个程序是我们手动复位，当加计数器到达了三之后，我们手动复位，这个时候加计数器接受的信号就是一二三， 后面这个我们想实现，当加计数器到达三以后，把自己复位掉，这个时候我们的预设值是四， 而加计数器接受的是一百二十三，当到达四的时候，他自己把自己复位掉，就变成零了。大家还有什么问题可以发表在评论区，也可以私信我，我都会为大家一一解答的。
06:02查看AI文稿AI文稿哈喽，大家好，今天给大家带来加计数器指令的一个使用。首先我们可以看一下当前我 ppt 上的这个指令名字就叫加计数器，那它的英文名是 ctu， 脑袋顶上是它的计数器的名字，一个符号名称。 左边 ceo， 这里可以加一些常开常闭触点等等，加一些条件，这里 ceo 一 旦导通代表着使能输入， 那 r r 是 一个负位输入 p v， p v 是 我们的一个预设值，在这个地方我鼠标指的这个 int 这个区域是定义它数据类型的位置，我们当前比如说定义成了一个 int， 那 int 是 什么？ 是一个十六位的有符号整数，虽然我们平时不说有符号整数，但是这里为了和无符号整数做区分，所以我特意强调了一下， 那 q 是 一个布尔量的输出， c v 是 当前值，因为我们是一个加计数的功能，加计数功能是不是一二三四五这样依次往上叠加，就是这样一个功能。下面我们给大家做了一个这个框，下面 c u 每一个是什么东西，上面都有一个 解释。那接下来我们直接去博图软件，打开博图软件之后，比如说我们先把它删掉，重新拖拽一个在右侧 指令基本指令计数器操作这个位置，找到 c t u， 加计数拨拽或者双击都可以。如果你要双击，首先左边你先选择你想添加的程序段的位置，然后我们再双击操作好。 添加之后，第一步它会生成一个背景数据块，这个背景数据块就是将函数内部的数据保存起来，我们点击确定那他脑袋顶上是不是有一个 d b 二，它的位置就在 程序块、系统块、程序资源，我们找到 d b r， d b r 里面左下角是它的一些可储存的音调，里面有 c u c d 二，呃，有同学说这个，老师，我这也没有这个 cd 音调，这怎么还有 cd？ 因为它不光有加技术的，还有减技术的，减技术我们下一个视频来进行学习。 好，那我们继续说加计数的这个地方， int， 我 们鼠标选中的时候可以进行数据类型的选择，里面有十六位的、八位的、三十二位的，无符号的一些数据，我们按照自己的需求进行匹配即可。比如说我们这里选择是默认为 int 数据类型， 然后我们按下 f 一， f 一， 打开信息系统，找到加计数下翻在参数表中找到我们 c u 的 一个位置， c u 声明是一个音符的，然后我们在数据类型的位置可以看到它需要连接的是一个布尔量存储区，告诉我们不管你是变量表还是数据块，或者是常数，或者是临时变量都是 ok 的， 说明它是一个技术的输入。刚才我们在 ppt 上也有讲解，所以我们大家看哪里都可以，你对我前面的视频这里截一个图也是没问题的啊，或者说在我们这个信息系统里面去学会这个方法。哎。 f 一 自己查看知道它是什么含义也是 ok 的 啊。 r 是 什么？ r 是 复位，复位是什么功能？那就是给我加计数清零呗，对不对？恢复一下出水状态。复位 p v 是 什么预设值？我当前心里要有一个数字，比如说我这个产线，我要产一百个工件，那一百是不是他预设值？我心里的一个预期就是一个不值量输出， 一旦达到我预期的时候，他可能就产生输出了。 cv 是 什么？ cv 是 当前的一个技术值，那我铲一个工件，他是不是要记一？铲一个工件要记一， ok， 以此类推。 那接下来我们道理都说清了，说清了之后，我们直接对这个进行关联变量，好， c u， 首先我们添加一个 m， 比如说 m 三点零， 还有同学问为什么填 m？ 我 填 i 行不行？可以，问题是 i 你 要接输入对不对？你要有硬件的输入，我这里没有接线，所以我为了操作使用方便，直接定义成了 m 为存储器的一个中间变量，所以我们定义成 m 三二一 以上。我说这些布尔量信息，如果大家有忘记也没关系，我们随时来信息系统里数据类型栏进行查看，对应 c u 布尔量 r 布尔量， ok， 道理已经说清了。然后 p v 的 话是什么？ p v 要和这个数据类型对应，这是一个 int。 好， 我们这直接定义 int 是 十六位的 m w， m w 多少呢？我们不要发生地址冲突问题，所以我写了一个地址比较大的 m w 一 百，您鼠标放到这的时候，它也会显示它是一个 int， c 位的话，那就是 mw 幺零二，为什么是幺零二？大家应该清楚，因为我们学数据类型的时候告诉过大家，数据类型十六位的，是不是占用两个字节给它来个输出，那是 m 三点二。好， 这样我们一个加技术就用好了，那我们就可以起用仿真了，稍等一下，这个仿真启动的时候可能会有一点卡，就是正常的 装载启动模块，让 cpu run 起来，我们直接开启监控测试一下这个加急数，有的同学说，而怎么上来就有输出了。我们观察一下当前现象， c v 是 不是为零？当前值为零，预设值是不是也是零？ 所以说零也达到了预设，因此它是有输出的。假如说我们把它改成一个小一点的数字三，那这时候是不是没输出了？为什么？因为并没有达到预设值。 那我当前修改它 cu 是 不是预设值为一了？这个当前值口误了，刚才为二了，为三好，为三的这一刻它就会产生输出，这就是加计数器，并且它是可以突破上限的，你看我再加它是不是能加到四啊？ ok， 所以 我们得到了一个结论，结论是什么？首先 使用的时候 ceo， 也就是这个计数输入的前提条件，但凡得过电，那么它就会记一。那第二点就是输出什么时候产生？当我的 c v 大 于等于 p v 的 时候，也就是当前值大于等于预设值，那么即产生或者量输出。好，那如何复位呢？很明显我们要激活这个 r m 三点一，一旦导通之后，将我的数据清零，这就是加计数器。好，那下一课我们继续学习减计数器，谢谢大家。
94自动化技能提升站

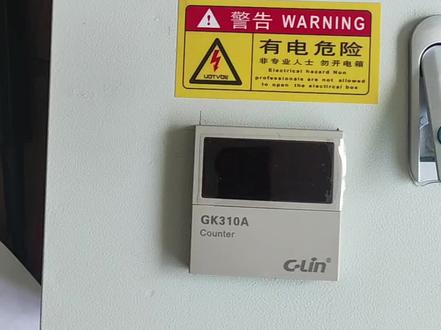

01:12查看AI文稿AI文稿给客户装一套扰线机计数器， 现在开始调试开机，一二三四，好，停机了。 复位箱子装在扰向机上面了，这是个减速电机，这是个固定模具的，这里面有个传感器，每转一圈感应一个信号，我现在给它设置五圈， 加了一个脚踏开关，踩一下，二三四。好，五圈可以了。
