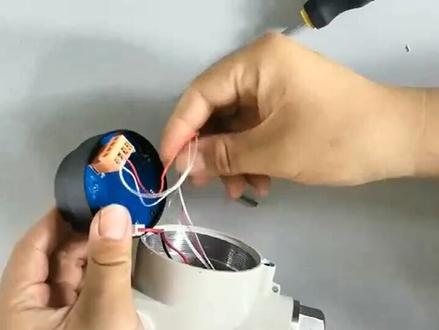

今天给老铁们分享温度传感器夜电藕夜电阻与控制仪表的接线方法。首先给大家介绍 pt 一百与控制仪表接线方法, pd 版有三根线,把相同颜色的两根线接在八角和九角上面, 把另外一个颜色的线接到七角上面,这样 pd 板我们就卸好了。接好了我们接二百二十伏电源,接五角和六角,接 a c 二百二十伏的时候不分正负, 接 dc 二十四伏电源时,正接五角,负接六角, pg 一百的接线就接好了。接下来介绍两线制温度变松器语音表的接线方法。好像我们把盖子揭开,揭开以后我们看到这里面有五个单子,这 abb 这三个单子 是 pd 百元模块的接线方式,四大二长短虚虚的两个单子是这正和负。我们把线从这个里面穿过来以后,红线接正,黑线接负 好,线接好了,你看我们红线接的是正角,黑线接的是负角,然后我们把盖子盖好,盖好盖子我们开始把线接到滴滴一百仪表上面去,红线接五角, 黑线接四角,我们这里的二十四伏的地和水域信号的地供的是一个三角,给一标插上电源显示正常。接线完毕。接下来介绍工业型接线端子于仪表的接线方法。首先把盖子拧开,把赌图也留下来, 再把线从赌徒穿过去,穿过去以后把线也从这边穿过来,穿过来以后我们再从这边看,我们看一下这个赌徒,这里也把它拧好,其实 这个赌图我们也可以,这是个赌图,也可以接防爆软管,防爆软管我们这个里面的石扣是 m 二零乘一点五的内饰啊。 看到这里面的接线以后, out, 这里正接红线,不接黑线,我们开始接线,接好后,我们把温度变速器接到滴滴摆的仪表上面, 与压充电器的接线方式一样,红线接五角,黑线接四角。仪表的电源线和之前的一样,这里就略过,给仪表插上电源 显示时温,接线完毕。记得关注和收藏哦!下期想看什么评论区留言。



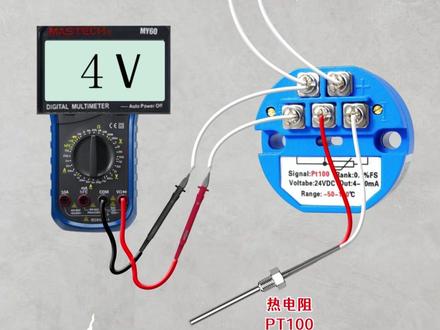

这两个是温度变送器,这个是电流型的,上次给大家演示过了,这两个变送器外表一模一样,但这个是电压型温度变送器,输入电压二十四伏 d c 输出零至十伏,温度范围零至一百度, 还是用这个控制变压器整流得到二十四伏直流电源。接线时注意正负极,现在开始接线,先从正极输出一根线连接到变送器带加号的接线柱上,从负极输出一根线 连接到变送器负极接线柱上,然后再引出一根线 连接到变频器外部端子 g n d 接线柱,然后从 i v i 接线柱输出一根线, 连接到变送器第二排带有加号的接线柱上。这也是和电流型变送器接线的最大区别。还是上次的热电组红色线连接到右边第一个接线柱上, 两根蓝色线并到一起连接到中间的接线柱上, 所有的线路接线完成,我们启动变频器。老规矩,先恢复变频器出厂设置,按 mode 键找 找到 p 零零,按向上键调到 p 七六,按 ant 键进入,将参数调到零九, 按 aunt 键保存并退出。这样我们就把变频器所有参数重置为五十赫兹的出厂设定,再按向下键调到 p 零零, 按 aunt 键进入。 p 零零是设置主频率来源的,我们使用的是外部端子 a v i, 所以 p 零零的参数必须设为零幺,按 aunt 键保存并退出,这样就可以了。主频率由模拟信号零至十伏,输入 合上控制电源。变频器现在显示的主频率是常温下的频率,按一下启动键, 电动机开始运转,给热电阻增加温度,变频器主频率开始上升。 热电阻温度降下来后,主频率也跟着下降,这就是通过温度变速器模拟零至十伏信号控制变频器主频率的方法。

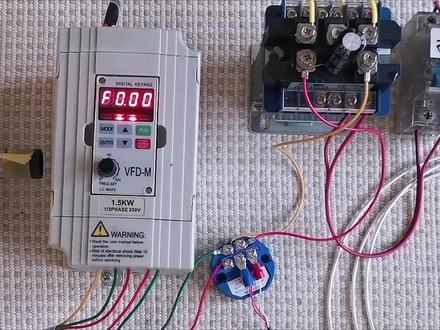

今天给大家介绍一下使用温度变速器控制变频器的方法,这个小东西就叫温度变速器,输入二十四伏 vdc, 输出四至二十毫安,测温范围零至一百摄氏度, 输出四至二十毫安,说明它是电流型温度变速器。我们有二十四伏直流电源,用这个控制变压器整流输出一个直流二十四伏,看一下输出的电压对不对。二十四伏多一点。 支流电是有正负极的,我们安装时要注意,左边这个接线柱是正极, 从电源正极输出一根线连接到变速器带有加号的接线 you, 然后从变速器带有减号的接线柱输出一根线, 连接到变频器外部端子 a c i 接线柱上,然后从右边的 g、 n d 端子输出一根线,连接到电源负极接线柱, 这是 p t 一零零型三线式温度传感器,也叫热电组。按照变速器上的标志,把热电组的红线连接到右边第一个接线柱, 剩下两根蓝色线不分顺序连接到另外两个接线柱上。 现在我们核闸启动变频器,老规矩,先恢复变频器出厂设置,按 mod 键找到 p 零零,按向上键调到 p 七六,按 aunt 键进入, 将参数调到零九,按 alt 键保存并退出。这样我们就把变频器所有参数重置为五十赫兹的出厂设定, 再按向下键调到 p 零零,按 aunt 键进入。 p 零零是设置主频率来源的,我们使用的是外部端子 a c i, 所以 p 零零的参数必须设为零二,按 aunt 键保存并退出。 合上控制电源,变频器主频率变成十五点五了, 按一下启动键,电动机运转给热电阻增加温度,变 变频器主频率在上升, 热电组温度降下来后,主频率也跟着下降,这就是通过温度变速器模拟四至二十毫安信号控制变频器主频率的方法。

大家好,这个是我们的温度变速器,有很多客户呢,拿到仪表之后不知道怎么去接,今天我来给大家演示一下。首先接线非常简单,四到二环和二十四伏同样使用两个单子把它串起来,串起来之后接到 poc 上面,接下来我们看一下它的输出稳不稳定, 我把它放到了一个烫水里面,看见没,此时他的输出也会发生变化, 慢慢的随着温度的升高,输出也从四号按,然后往上升,还是非常精准的, 大家可以看一下。好了,关注我,一起学习测控知识。

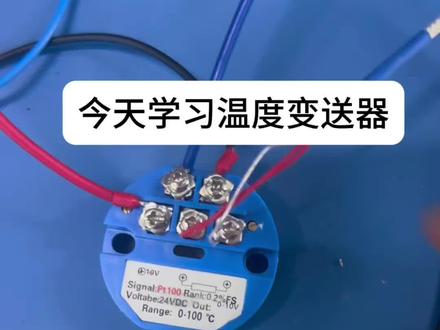

这个呢就是我们的温度变速器,注意了,这个是电流型的啊,电流型呢,我现在手上有一个电流型的,跟这个也是一样的啊,电流型,大家看一下这个接线啊, 这个电流型里面大家可以看得到它是零到十伏四到二十毫安啊,因为这挡住了,这使用的是 pt 一百啊,在我们是手上拿着一个 电流的啊,大家可以看一下啊,这是电流型的,他这里面写的是四到二十毫安啊,输出啊,输出四到二十安。好了,他的测量温度范围在零到一百度,他这里使用的是 pt 一百,说这里这三个点是接我们的 pt 一百,这边一个正,这边一个负啊,说说在这里是注意了, 正接到正,而从副端出来了,接到我们的模拟料书模块的正端,然后这边从副端呢,这个副端呢是从模模模拟 模块的模块的模块的负端接回到我们的电源的零伏啊,零伏,现在我们去首先要接线,首先我们先把我们的二十伏零伏的线接进去啊, 二师傅啊,从二师傅出来之后呢,我们知道了,这里出来一条啊,出来一条,这个是给我们摸亮模块书的正端啊,这一块正端啊, 另外一个我们接的是 pd 板,下端是接 pd 板啊,下端是接 pd 板。说在这里我们手上拿了一个 pd 板啊,手上拿一个 pd 板,这 pd 板里面有两侧啊,说这两根红色呢,就接到我们的这一侧,这一侧啊,这是单根的啊,单根的说我们接线 接到这里来啊,剩下一根呢就接回到这里啊,现在好我们这个灵符呢,注意了,这个灵符呢接到我们模拟量 通道电流的啊?负端,这个接到我们的正端啊,所以说等一下我们下一次就会接到我们的模拟量模块里面,所以大家可以关注一下。

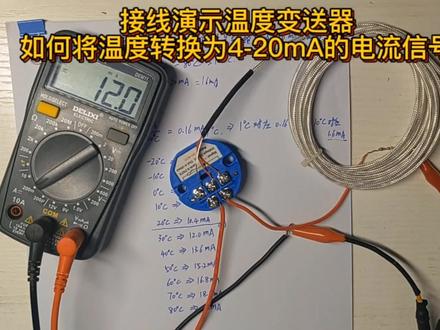

大家好,上期视频我们用这个温度变风器讲解了他是如何将温度信号转化成零到十伏的电压信号的。 本期视频我们用这个电流型的温度变通器接线,演示一下他是如何将温度信号转化成四到二十毫安电流信号的。转换之前,我们先换算一下温度有电流的对应关系, 大家看一下我这个温度变通器,他的温度范围是零下二十到八十摄氏度,输出是一个四到二十毫安的电流信号,那么 温度与电流的对应关系就是二十减四等于十六毫安,这里是一百摄氏度就是十六毫安,除以一百摄氏 等于零点一六,这零点一六就代表一摄氏度对应零点一六毫安,那么十摄氏度就对应一点六毫安。所以说在零下二十摄氏度的时候对应四毫安,零下十度的时候对应五点六毫安, 零度的时候对应七点二毫安,依次类推,八十摄氏度的时候对应着二十毫安。下面我们就实际接线演示他是如何将这个温度信号转化成四到二十毫安电流信号的。 好,现在是接好线的状态,我们简单介绍一下是如何接线的。首先温度变声器的下面三个段子是接 pt 一百温度传感器的,这两个段子接的温度传感器的红色引线,这两根引 线从温度探头的一端引出来的,然后这个端子是接的温度传感器的白色引线,然后上面这两个一个标正,一个标负,这个标正的接的是红线,这根红线是直流二十四伏正 这个负。实际应用的时候我们要接 plc 或者二次仪表的信号源,这些 plc 和二次仪表就是通过这这个引线采集这个温度信号的。这里我们穿了一个 三百三百八十欧的电阻,然后后面是将万用表串起来,我们测这个输出电流,万用表的红色标笔就接这一个电阻的末端,黑色标笔是接二十四伏直流电的负极。特别说明一下,我们在测试这种电流 温度传感器四到二十毫安信号的时候,电流表最好不要直接串在这个信号回路里面,要加一个几百欧的电阻,这样就防止烧坏温度变速器里面的电流发生器。现在我们 给这个温度传感器上电,看看他的输出电流是多少。好,上电以后我们看外表,他的读数是十点三毫安,刚才我们也计算了 十点三毫安大约就是二十摄氏度,现在我这个房间里的环境温度恰好就是二十摄氏度,所以说他这个采集还是很准的。下面我们就用手心将这个温度探头进行加热,他这个 电流信号也也随着会升高,看温度信号在一直在缓慢升高,我们这个温度探头也用我的手心在加热。 好,现在是加热到十二毫安左右了,十二毫安对应着就是三十摄氏度。好,本期视频就到这里,感谢观看。
