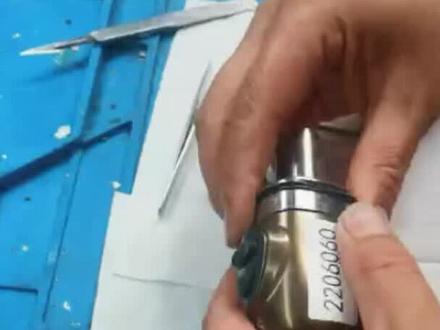

02:55查看AI文稿AI文稿史托斯 th 一百一体式光学接口针对调焦环失灵拆卸过程演示 首先用专业工具将外壳打开，下一步将 ccd 从前端调焦环位置中取出。 cd 电子元件及周边配件结构复杂， ccd 在拆卸或者装配过程中风险较高，难度系数较大，极易造成 ccd 损坏。 内部磁环绿片结 不够复杂，装配复杂。 一体式高清摄像头光学接口的维修需要注意每个绿片与磁环的装配方式， 绿片起到相应的调焦与过滤砸光作用。维修过程中任何一项出现问题需要进行单独更换。 转动内窥镜观察图像缓慢 转动内窥镜时，不要转动光学接口，观察图像是否在中心原点， 可以看到图像在中心点没有偏移、遮挡等现象。 下面这款是图像圆圈本身不在中心点位置的内窥镜上击效果， 上机后上端图像出现这党缺失现象， 转动内窥镜时图像位置 至圆圈跟随浮动变化，其原因是本身内窥镜的内部光露被维修调试时不同心导致不旋转摄像头光学接口的情况下，图像圆圈也不是完整的同步中心的画面。 所以需要注意的是内窥镜有没有被修过，修复完以后转动镜子时的图像是否是同步在中心位置很重要。
57金旭内镜中心

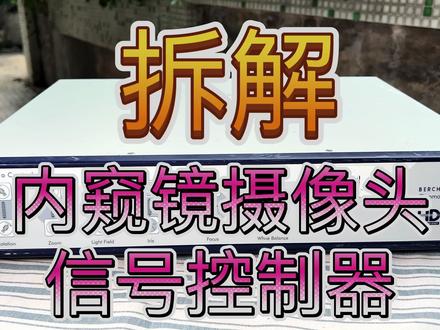

04:41查看AI文稿AI文稿是高端拆解，今天拆解一台医疗的设备，这个设备是 best promovation 啊， h d teno 的局，这是一个全高清的内硅镜摄像头的控制器和信号转换器，是叫 camera control， 是控制他一些光圈啊，聚焦啊， 那个 life 啊，就是光长啊，顺吗，就是那个焦距啊，还有啊 rotation 啊，就旋转那个角度各方面的，然后这个是 y blood， 是白平衡哦，很简单，就是一个摄像头的控制，然后就是类似这样的医疗摄像头，这个断掉了，我们有，我们有完整的，到时候我拆开看一下， 那这个是薛克斯泰克，这个是三七 cd 的，然后我们看下背后啊，这个这么大的一个仪器里边是没有什么零件的，他没有很简单，就是 有四个接口， i 三二三，那就接电脑控制的接口，然后这个 inp camera， 就是那个内微镜摄像头的输入，它是数据信号的，然后这边是 sdi 的一些输出 这串行的数字接口，这个是那些专业的呃，电影机啊之类的都喜欢用这个 s d i 接口的。好，我们现在马上开拆，马上拧螺丝，螺丝还蛮多的， 超多螺丝，先马上把它打开，开始把它撬开， oh， shit， 就这么简单，里面看到吗？ 真的太简单了，因为他有些功能呢，是预留的，知道吗？这些处理部分就是录制啊各方面的部分，然后这边 这只是简单的一个采集部分，所以他非常的简单，整个东西就是这么多东西，主要就是这块板子处理的板子，因为这个箱子呢，他是可以按照客户的需要扩张不同的功能的，在这边安装一些，比如电脑版啊啊，硬盘啊，录制的东西啊，还有各方面的一些转化呢。采集的部分， 这个就是简单的只是一个接口板子，一个输入板子。我们来看一下了，这个排线就是接到这个薄膜按钮里边的，就是刚刚也说过一些一些基础的啊，内规定摄像头的控制，然后这一边呢？就是， 嗯，电源部分在哪里啊？没有看到电源的部分呢？这么奇怪，没有看到电源的部分吗？来看一下它的构造，供电应该是在这个 camera 里边供给它的， 你看这里有一个 ic 烧掉了，这个 ic 烧掉了，我们近距离看一下他是什么的 ic， 老板就是这样，摄像头的输入还包含供电的，那这边就是视频的一些处理的部分，这是控制的部分， 这电源的部分，这个这个烧掉了。这个 cam bus 来了吗？这 cam bus 的一个 ic 烧掉了吗？ 看到这个 ic 是 ti 的什么二三零啊， lm 三零还是什么烧掉了，看到吗？已经穿孔了。 我这边是 can bus 的，这个 ic 是二三六的，收发器应该是。这边是。呃， videotvp 五幺四七 me 是 ti 的，应该是一个转换，把视频信号之类的转换成的 sdi 数字信号的。那这边是控制的部分， 这个 t p s c 五四三零幺零。哎，这边是一个什么东西呢？拆开看一下，这边有个 f p g a。 是这个 cycle 龙的， 没有什么东西，我先看看一下这个，完等下维修他。那现在看到这个是 a t m 幺的 a t 九零 c a n 幺二八是 m c u 来的。 这边还有两个这样的 i c 应该是驱动的，是也是 t i 的 v m 八六 v m 八六 b a b。 这里面也是一个 s d i 的内饰，键盘的部分有一个小的转接板子。嗯，蛮是蛮漂亮的。 这个真的是少了太多东西了。就是假如拿一个满配的那就好了。这个姿势。 今天的拆解就到这里，我们下一集再见。我们会呃，修复这个东西。我们还有一台，把它拆开看一下是不是也坏了这个零件看一下是什么型号来的。好的，这个今天我们的拆解就到这里，我们下一集再见。拜拜。
43高端拆解

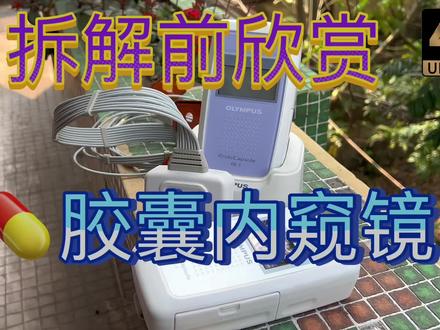

02:22查看AI文稿AI文稿这个是很经典的 olympus 奥林巴斯的胶囊，内窥镜的接收端和信号处理的一个记录单元。这个叫做 angel castle 啊， 他的是这个是天线来的，这个是天线贴在病人的那个肚子里边，就感应那个胶囊啊，吞到那个胶囊吞进肚子里面，那个胶囊类灰烬的信号，他就接收了。 这个是第一代产品来的，这个我们之前已经介绍过了，但是一直都没有空拆，他这个近期会把它拆开， 他是插到这里的，这里是一个接收端 reporter， 这个是记录单元，然后这一个是什么呢？这个 win 是 reti vivo 啊，这个是实时的，一个一个制作显示器显示他那个状态的， 要这个通过一个连接线连接到这个。呃， record unity 里边， 他一套还有这几个东西是数据线，还有电源，还有一个座充。 这个 viviota vivo 啊，电池射线蛮特别，他这样抽出来的，要把它抽出来，先把线把它抽出来，那这个电池就拿到充电座上面充电。 是 matco systems corporation 七点四伏三千六百万的一个通用锂电池，这个接口是通用的，这很多接口是用这种接口，但是这个电池是专用的。 他的工作方式就是这一个是记录仪，然后他就通过这一条数据网连接到这个实时的观察器里边， 然后这个座子呢，就是这个记录单元的一个数据座插上去，然后这里就可以通过。呃， usb 连在 watchtation， 就连在那个电脑上面。 那个胶囊我们呃暂时没有拿到那个胶囊，那规矩很小的一个胶囊，那个那个是一次性的，暂时没有拿到，我们到时候先拆这两个部分，还有这个，还有这个天线单元，这个叫做 antenna list， 这天线的那个 探头单元，测试那个接收栏，这个天线的薄片的一个天线，像那种 ifid 的样子。好的，今天的分享就到这里，我们下期再见。拜拜。
22高端拆解
03:58
00:41查看AI文稿AI文稿富士能 e g 五三零 u t 二凸镇超声胃镜专业维修消化科 u s 专用超声内镜长期血消，极易出现前段漏水、 c c d 腐蚀画面起黑斑、导光光纤断裂、亮度不足、弯曲角度卡顿、前道破损堵塞、超声扫描成像干扰等问题，专业工程师全套拆解。堵塞、超声扫描成像干扰等问题，专业工程师全套拆解检修，更换弯曲橡皮舌骨阻件、导光束钳子管， 整机重做防水密封，完成超声成像送气、送水、角度操控，全向校准测试。专注复式能超声内镜维修，各类成像管路角度故障均可修复。
