费控开关正确接线方法
粉丝71.4万获赞227.3万
相关视频

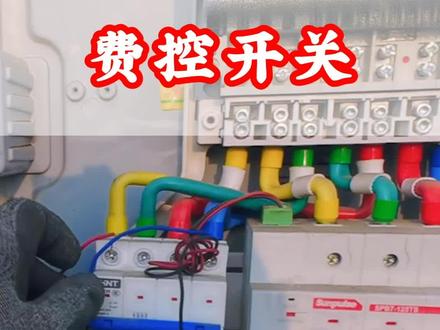

01:46查看AI文稿AI文稿自复位费控开关如何接线？三根火线，一根零线，接好以后，控制线如何接，要看电表的标识， 十三、十四、十五分别是跳闸、常开、跳闸、公共跳闸、常闭。再来看对应的接线端，十三是常开点，不用接线。十四是公共端，要接电源线。十五是常闭点，要接开关的控制线。 这根黑色线就是电源从电表进线端任取一根火线与十四公共端相连接， 红色线接到十五长臂点，线的另一边是一个对插式的公端子，将这个公端子插到开关的母端子上，就能通过远程控制电表内继电器的吸合与断开，达到控制开关通断的效果。 黑色线是反馈线，在这个电表上不用接，我们先合上电表前的刀闸，这时候这种开关将端子插上，是不能控制开关通断的。我们需要在插端子之前将自复位开关手动动一下， 这时再将公端子插入母端子，才能控制自复位开关的通断开关合闸右边的指示灯会亮，拔下端子开关，分闸指示灯也会熄灭。 再来看这边电表是如何控制开关的，十四与十五端子在不欠费的情况下，它是一直连通的，当电表出现欠费情况后，台会给电表发送停电指令，使电表内的继电器动作 将十四与十五端子断开。十四与十五端子断开以后，电源不能再顺着红色控制线进入到开关，开关就不能维持合闸状态，从而达到停电的效果。听懂的朋友记得点赞收藏！
835电工小龙哥
00:52查看AI文稿AI文稿这是一个三相四线动力电表负载的一个废空开关，他可以手动，可以自动，当我们上端三火一零记号以后呢，进来喝闸，怎么喝也喝不上，大家呢在去接的时候呢，很容易忽略这两个小细线， 这两条小极限呢，黑色线它是一个反馈端，红色线呢它是一个控制端，它上面是没有电压的，当我们去接线的时候呢，把黑色线与零线压接，红色线是一个控制线，因为我们三根火线呢任意一条线进行的压接。后面来看一下黄色线， 火线，它会自动的合闸，当我们这个红色线受到控制以后呢，它会自动的拖闸， 当电表欠费后呢，他会自动拓展，当完电表续费后呢，他会自动合闸，这个时候呢我们可以呢手动拉闸，也可以呢，手动合闸非常的方便，喜欢电表的朋友呢，双击加关注。
1719精科电气

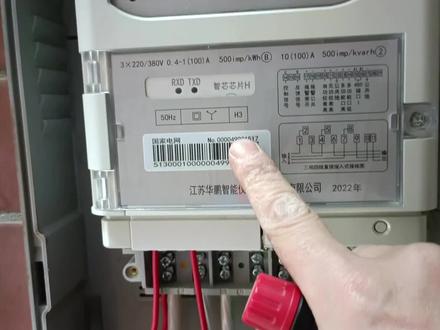

01:49查看AI文稿AI文稿外置废空开关他的接线方式有很多种，主要是根据我们废空开关他的型号，还有就是我们智能电表他的一个型号不同，所以产生了很多种接线方式，我们上次分享的一期啊，与我们这次啊，他也是完全不一样，我们去现场具体看一下 电量表是三乘二百二，三百八，零点四杠一魁一百安，需要加装外置飞控。好，我们看一下十四，他是控制信号好，十六是反馈信号 好，我们再看一下二百三十伏，需要我们从外部输一个电压进去，所以 我们在这个电源的一项 a 项好，输入火线到十四不欠费的情况，十四和十六是场币，当欠费的时候十四和十六断开。 好，我们这里接了一根零线，好，就是这根线，然后到这里好，当欠费这里长臂成为断开之后。好，我们对控开关跳闸。好，这就是外置对控开关的一个安装， 但是也要分型号啊，电能表的一个型号，好，这里外置飞框， 还有根据我们肺孔开关的一个型号来合理的一个接线方式。好了，今天我们分享到这里。
579供电服务站技术员Ran
01:16查看AI文稿AI文稿这是一个废控开关，现在把控制线接上去，现在就是正确的接法，并且开关处于自动状态，开关通过控制可以自动和分闸， 我现在把他打到手动，再去手动和分闸是正常的，有些兄弟说拆掉控制线，打到手动可以正常合闸，现在将控制线拆掉，试一下 开关自动跳闸，这时再去手动合闸是合不上的，只有接了控制线手动才可以合闸， 断开的时候，不管是自动还是手动状态都是合不了闸， 只有接通控制线，不管你打在手动还是自动上面，他都是可以打上去的，拆了控制线就实现不了，有懂的兄弟聊聊，欢迎评论！
1198似懂非懂（户外电工）
01:30查看AI文稿AI文稿三项自复位废铜开关如何安装调试？今天一个视频告诉你。第一步，先断开表后以及表前开关，然后用电笔逐项检测，确认安全无电压。 接下来将原来的旧开关拆下来，先把开关进出两侧的八个螺丝松开，然后将开关后面的两个固定卡扣撬出来，将开关向上推一下，就可以从导轨上取下来了。 新的废空开关安装前，背面固定卡扣也要退出来，将开关卡到导轨上以后，要记得把固定卡扣退回去。开关固定好以后，将进出线按照原来的顺序重新压接到开关接线端。 线接好以后，这时候先不要接控制线，先将表钳割离刀闸送电，大约七八秒钟左右，开关会发出声音，这说明废控开关已经激活。这时候再将电源断开，将控制线插头插进开关的插槽里， 再将这根红色控制线接到电表的十五号跳闸长臂接线端，取一根跳线连接其中一项火线与电表的十四号跳闸公共接线端， 最后合上表前隔离刀闸，等待七秒钟，开关就会自动合闸。视频到这里就结束了，感谢大家的观看。
390电工小龙哥
01:05查看AI文稿AI文稿处理一个自复位空开关不能自动合闸的故障，先看一下这个状态指示，确定在自动方式没有问题， 然后看一下电表，是二一年的电表，根据这里我们知道十三号端子是跳闸常开，十四号端子是跳闸公共，十五号端子是跳闸常闭。接下来我们看控制线接的对不对，很明显，电源线取了一根火线接到了公共端，也就是十四号端子，这个没有问题， 但是控制线接在了十三号跳闸常开这个端子上就不对了。正确的接法应该是将控制线接到十五号跳闸长臂接线端，我们将控制线从十三号端子接到十五号端子不能自复位的问题应该就可以得到解决， 因为这个端子上带了一个二百二十伏电压，为了安全起见，我们直接将表前刀闸断开， 控制线改好以后，合闸送电 开关自动复位问题解决。感谢观看！
620电工小龙哥

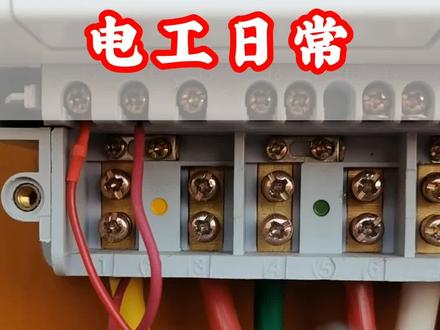

00:58查看AI文稿AI文稿自复位费控开关如何正确接控制线和反馈线？这是一个错误的接线方式，他是直接将红色控制线接到了电源上面，而反馈线没有接，这样接会造成的问题是， 红色控制线一直带有二百二十伏电压，而不是通过电表内的继电器来控制这条线电源的通断，从而无法在电表欠费及缴费后通过远程控制废控开关的拉闸与合闸。正确的接法是将黑色反馈线接到十六号反馈信号接线端， 红色控制线接到十四号控制信号接线端。这里要注意，在电表未欠费状态下，十四号端子带有二百二十伏电压，所以在接线操作时一定要拉开表前隔离开关，防止发生触电及短路灼伤的危险。 线接好以后，合上表前开关，等待五到十秒钟，废控开关就会自动合闸。
828电工小龙哥
01:13查看AI文稿AI文稿塑壳式智能废控开关如何接线？首先断开复合开关以及电源隔离刀闸，用验电笔逐项测量，确认确无电压。然后拆掉原有的塑壳开关，将新的智能开关固定安装 导向按原有的向序重新压接到开关对应的接线端。 接下来将控制线接左边对接段子的最左边接线端口， 将反馈线接右边对接端子的最右边接线端口。 然后将反馈线另一端接到电表的十三号跳闸常开接线端，将控制线接到电表的十五号跳闸长臂接线端，最后用一根跳线引电源接到十四号跳闸公共接线端，这样智能废控开关就接好了。感谢大家的观看！
518电工小龙哥
01:05查看AI文稿AI文稿大家来看一下这种开关有没有结果用过的？今天在上班，领导给我一个新的开关，我让接上，之后呢怎么喝茶也不能送电，这个灯不亮。 最后学了学之后呢还需要接线，来一起来看看怎么接线，他这两根线呢？还有一个控制线，一个反馈信号线，这个红色的这个控制线还需要给他接一条火线，看火线 这就控制他自动自动合张，这样分张，你把红色线一断，他就能分张， 可以这样控，自动控制，如果你想手动控制，就把这个放到手动状态，然后这根通常电呢，他不会自动合扎，这样需要 手动合闸，分闸这根，这根线是一个反馈线，就是当他合闸之后，这根黑色的线也就变成火线，可以接个运行灯，大家学会的双击红心。
1490恒达五金电工
00:42查看AI文稿AI文稿这个开关应该大部分电工没接触过，他叫费控开关，一般是搭配费控电表使用的时候怎么推都推不上的。左边这个小开关是调节自动和手动功能，上端是零火线，输入端标注有人的段子是接零线，他比普通公开多了两个段子， 现在已经接好电源线和断子线。背控开关通过红色线的格式电来进行合照与观察 得电合闸失电，断闸左边切换到手动时需要人为合闸，切换到自动则自动合闸。切个小灯泡到反馈线上，合闸时反馈线输出火线。
426中山横栏电工服务站
01:49查看AI文稿AI文稿火的电流大于六十三，也就是我们电表的一个额定电流，那就需要加装外置费控来实现费控的目的。外置费控有两种啊，一种是有缘， 第二种是无缘。我们今天刚好去装一只无缘飞孔开关，我们我们看一下它的接线方式， 这个就是无缘废空开关，他的二次控制端总共有七个接线桩，从右到左分别是合闸、空白分闸，然后公共接线端， 这个是三项四线电能表，我们可以看一下上面的接线桩是十五和十四，十四他是公共端，十五是场壁费控开关的上口，他有四个 接线桩，这个接线桩咱们用线笔给他压好 自由职场。 黄色的线是接的飞孔开关公共端，所以啊也要接到我们电表的实施端口公共端， 然后红色的线是接到我们废孔开关的一个合闸端口，另外一端接到我们电铃表的十五号端口，这个端口啊，他是长臂足点。 好，我们来看一下接线是否正确，废空开关显示合闸中，现在合闸成功，表示啊，咱们接线正确。
439供电服务站技术员Ran
01:28
02:47查看AI文稿AI文稿三项远程费控智能电表的重合闸开关怎么接线呢？你是否也有这样的疑问？ 我们都知道远程费控是一种新型的电费控制模式，他实现了实时监测电量、电费以及停负电远程自动化控制。实现远程费控的基础就是远程费控电表，对于三项表来说，由于接待负荷较大， 还需要安装重合闸开关辅助电表实现远程费控。那么重合闸开关怎么接线呢？ 仔细看，这是一只三项费控电表表下的接线端子，除了一致十号主接线端子，在上面还有一排小一点的辅助端子，编号幺三的是跳闸常开，十四是跳闸 公共，十五是跳闸长臂，还有二十四，二十五为四八五五接口等等。注意细看，从左边数第二、第三个端口就是十四号跳闸公共十五号跳闸长臂端口。 这是一台重合闸开关，它有一条长长的红黑色的尾巴，它就是废空线尾巴根部的卡扣卡。在开关重合闸线圈的反馈与控制端口上 看，这里就是开关重合插线圈，在这里还有一个自动手动调，我们一般调到自动到位置，已实现自动控制开关， 废贡线就接在这里的十四与十五号端孔上。我们实际打开一个新表箱，细看一下，打开表箱，右边这台大一点的就是 在重合闸线圈的废空开关，他是出现开关小的那台是进线开关。细看此处的废空线怎么少了一根，黑色的那根去哪了？ 再看进线开关，这里黄色的主线根部有一根黑色的细线在这里，他又与那根红线会在了一块，为什么这样？黑色这根是电源线，这是从尽量靠近电源更有利于保障可靠控制角度去考虑的。 我们再到现场验证一下，这里有一只正常运行的三项废空电表，内部结构与之前打开的那个新表相相似。打开表尾盖仔细看，十四号端口有两根线，一根介入了进线开关，一根进入凸线开关，十五号端口那根 接入了进线开关。由此可见，重合闸开关的两根废空线，一根是电源线，一根是控制线。只要接入电表的十四与十五号端口，不用区分顺序的，就能够实现正常的远程费控。
1963左岸渡
