设置 pass 数据精度时需要注意什么?一、设置为 tara 默认精度,如果影像具有 rtk 信息且为固定界, 大疆制图可以自动识别并自动将精度设置为水平精度零点零三米,高程精度零点零六米。若影像没有二 tk 信息或没有固定键,大疆制图会自动将精度设置为水平精度二米,垂直精度十米。 二、设置为自定义精度,需要在 pass 文件内写入水平精度和垂直精度,并在导入 pass 设置中选择精度所在的列。观众老爷们还有其他问题,欢迎在评论区留言哦!
粉丝9639获赞5.3万

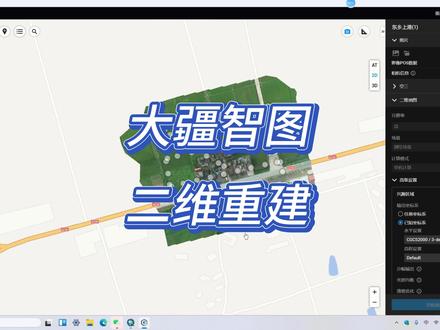

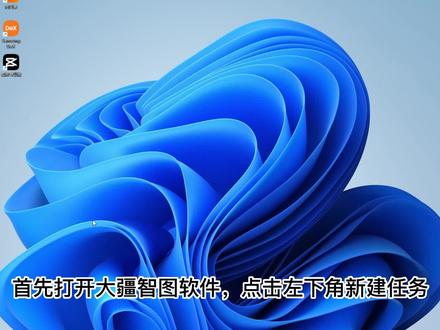

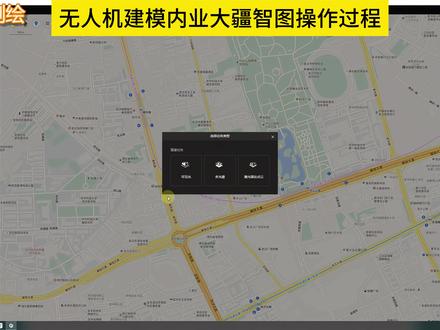

首先打开大江制图软件,点击左下角新建任务, 选择第一个可见光,再输入任务名称, 软件右上角影像 pos 数据里选择无人航拍照片存放的文件夹, 软件页面会根据无人机航拍照片信息自动跳转至地图上作业位置。 空三设置使用默认就行。 二维地图里有个兴趣区域,一般是选择西安八十四座标系,默认大地高层, 每个项目应项目需求进行更改设置, 我们这里用国家两千做标系,一九八五国家高层基准 同理。三维模型里的兴趣区域应保持跟二维地图设置一致, 我们一般输出的格式选择 水面平整打开。 最后点击开始重建即可, 记得检查设置是否正确, 重建时间跟你的航拍照片数量及电脑配置有关, 照片数量越多,需要重建花费的时间就更多。 好了,这个就是重建完成的二维地图跟三维模型了。


欢迎您观看 dji 特儿系列教学视频。 dji 特儿软件为自动航线规划与建图设计,可实时生成二维正式影像,或通过导入原图方式生成高精度二维或三维影像。 今天我们为大家演示如何使用 dji 特软件进行建图航拍和二维重建。操作前请注意确保计算机需满足显卡等相关硬件配置要求。 下载并安装 dji tora 程序,注册或使用已有 dji 账号登录 dji tora 软件。未购买 license 用户请在大江官方商城或联系代理商购买。连接航拍飞行器的遥控器 与计算机。将飞行器放置在开阔无遮挡处,开启飞行器, 开启翻登 phone rtk 遥控器电源,点击进入 dji gs rtk app, 在通用设置中进行网络诊断,确保飞行器四 g 网络能正常连接。点击进入 rtk 设置页面, 打开 rtk 模块,接收 rtk 信号方式,选择网络 rtk, 回到直行页面,确保飞行器进入 rtk 定位状态。使用数据线将 遥控器 typec 借口连接至计算机。 如使用 fenderful advance 或 fenderful problem, 需要先将遥控器切换至 pc 模式,请用 micro usb 数据线连接遥控器与计算机。 将遥控器模式切换至 pc 模式, 断开数据线并重启遥控器。 接着使用双工头 usb 数据线连接遥控器至计算机。已切换至 pc 模式的遥控在下次使用时无需重复这一步骤,直接使用双工头 usb 数据线连接即可。 连接成功后, dgi tora 软件界面将显示飞行器所在位置及状态信息。下面开始航拍建图任务规划, 点击主页面中新建任务,选中建图航拍,输入任务的名称或使用默认名称,点击确认,进入航线编辑页面。 在地图界面上选择需要建图的区域,系统会自动生成飞行航线,在右侧面 设置航线参数。如需在航拍飞行过程中进行实时建图,请将实时建图开关打开,完成动作,默认自动返航,可视情况修改飞行高度,默认一百米飞行速度,建议使用推荐速度, 高级设置中推荐使用默认重叠率参数。如使用翻腾付 rtk 键图,请关闭机变纠正 参数。设置好后点击开始飞行,请仔细阅读注意事项,已确保建图成功。 在航线上传完成后,点击飞行准备对话框内的开始飞行。飞行系开始执行飞行任务,在到达第一个航点后,相机开始拍照, 随后实时建图画面会逐渐出现。任务执行完成后, dji tora 软件进入图片后处理阶段,同时飞行器会自动返航并降落。 图片处理完成后,地图上会显示该区域的二维正摄影像,下面介绍二维导入重建步骤, 点击一个没有建图的任务下的重建学校或新建一个建图航拍任务, 点击重建选项进入重建页面。将飞行器的 microsd 卡插入计算机读卡器, 点击添加照片,添加 microsd 卡中此次飞行任务采集的图片。照片添加完成后,软件左侧地图上会显示 每张照片所对应的位置,点击右键可展开已添加的照片列表,双击对应的照片名称可进行预览。点击管理则可对选中的照片进行删除。 选择重建类型为二维地图,然后根据实际测绘的场景来选择建图场景。 其中农田场景是指平原上水稻或小麦等高度变化平缓的场景。 城市场景是指带有高楼等建筑物的场景。果树场景是指高度变化可能较大的果园场景。 接着选择重建清晰度,其中选择的清晰度越高,重建处理时长则越久。 最后点击开始建图, 待重建完成后,即可看到二维重建所生成的二维正式影像。 点击标注与测量,用户可在重建完成的地图上进行点坐标、距离 以及面积的测量。 点击农业应用,用户可在重建完成的地图上规划农机作业任务。 此外, 用户还可通过导出质量报告来直观的了解重建质量。

本视频将向您介绍如何通过大疆制图相机信息编辑功能导入及设置相机参数。相机信息介绍相机信息功能可谓非 dj 设备设置相机类型、相主点、焦距及机变参数等信息。 设置准确的相机参数可帮助制图优化、重建效率及精度。 dj 设备拍摄的照片已经自带相机参数信息,通常无需进行相机参数的设置 数据准备。如您使用的是专业词汇相机,请确认设备商是否有提供对应的相机信息及机变矫正参数。 相机及机变矫正参数信息通常包含以下内容,相机型号、焦距 f 或等效焦距传感器尺寸 c x c y 向主点及基变参数信息。由于涉及参数相对专业,请在获取信息时检查各参数是否完整,并明确参数单位。建议提供的参数以列表形式展示。 如何获取相机参数可参考官网 f a q 说明。单相机信息导入在大疆制图新建可见光任务, 并导入任务照片数据。如导入的照片已包含相机信息内容,照片信息栏会提示绿色对号。 如不包含必要相机信息,则照片新西兰会提示黄色叹号,需注意照片新西兰提示绿色对号仅表示照片包含基础 信息,如三十五毫米等效焦距、照片分辨率,但机变参数等信息可能并不完整。点击照片信息查看图标,进入相机信息编辑界面,以相机类型作为分组时,制图会自动识别照片中包含的设备信息, 并在右侧显示相机各项参数。填写参数前,请确认相机镜头类型是否为鱼眼 获得的基面参数的 fcx、 cy 以像素或毫米为单位,并在参数设置内选择对应的选项,参数界面会依据选项调整需输入的参数类型。 如选择以毫米为单位,则需要先填写相机的传感器宽度、传感器高度和传感器像素大小,方可填 写 f、 c、 x、 c、 y。 如获取到基变参数单位为像素,即分别填写焦距、 f 向主点、 c、 x、 c、 y、 基变参数 k 一、 k 二、 k 三、 k 四、 p 一、 p 二等信息。 固定相机参数选项可以让用户设置是否以输入的相机参数为准确值。如选择不固定输入的相机参数仅作为制图建图的参考数据。 制图根据数据情况对已有参数进行修改来匹配结果。如选择固定内参,则制图计算时会将 f、 c、 x、 c、 y 作为准确值进行计算 调整其他参数。如选择完全固定,则制图会以输入的内参为准确值来运算。如该相机 采集的数据已有通过制图进行重建,可参照空三质量报告相机校准信息栏参数填写相机信息来优化后续照片的重建效果。 如没有获得详细的相机信息参数,请关闭高级选项按钮,仅需填写镜头的三十五毫米等效焦距即可。制图将会依据已有的基本信息在重建时计算相机的其他参数。 设置完成后,点击应用即完成相机信息设置。所填写的相机信息未保存至相机参数数据库中,用户可以通过设置中的自定义相机数据库将设置好的相机信息数据导出, 并导入其他设备中的大疆制图使用 多镜头设备相机信息导入,导入任务数据后,打开相机信息界面,大疆制图将分别显示识别到的不同类型的相机参数。 若大疆制图正常识别到不同相机的参数信息,可分别对不同相机设置参数并应用即可。如发现同类相机被识别为一台相机,则需要通过文件夹形式分别设置不同文件夹的相机参数。 勾选一组相机参数相同的文件夹,在右侧填写好相关的相机参数,并修改相机名称,点击添加相机,即完成第一组数据的相机参数填写。 再次勾选另一组相机参数相同的文件夹,此时在右侧相机参数列表中将显示新的相机参数行, 在新的相机参数行中填写对应的相机参数,并修改相机名称。添加相机,即完成该组数据相机参数填写。 按照以上流程填写完所有文件夹的相机参数后,点击应用,即完成相机参数设置。相机信息未保存至相机参数数据库。 如任务数据相机参数已保存,在设置参数时,可直接在相机名称中选择已有的相机信息,点击应用即可完成参数填写。 在重建过程中,大疆制图将使用设置好的参数进行计算,并优化重建结果。

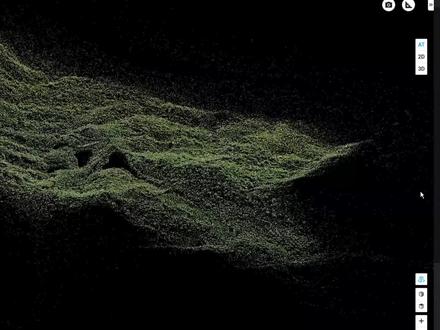

今天给大家讲解一下大疆制图对电脑的要求,这是大疆官方推荐的配置,从配置可以看出, cpu 是越高越好,内存要大,推荐六十四 g 内存。大疆制图对显卡没什么太大要求,但需要显卡四 g 以上,越大越好。 这是十三代 i 九一三九零零 k。 cpu 跑图的时候, cpu 基本是吃满的, 内存是六十四 g 的,基本也在满负荷状态。买内存条的时候要看读写速度,这个是六千四百兆读写速度跑起来电脑还能做点其他事情。 三维建模的时候 cpu 额会吃满,内存就基本维持在一半多一点。 显卡我配的是四零六零泰十二 g, 据我长时间观察,显卡只是偶尔试满一下,不到两秒,所以带张字图对显卡的要求不高,但对显存有要求, 这个配置跑一万张以下的图片没什么压力的。当然如果有超能力的,可以配个双 cpu 的服务器,或者买级群版本,这样效率更高。今天就分享到这里了,有不懂的可以在评论区留言,大家互相交流。

本视频将向您介绍如何通过大疆制图相机信息编辑功能导入及设置相机参数。相机信息介绍相机信息功能可谓非低摘设备设置相机类型像主点、焦距及机变参数等信息。 设置准确的相机参数可帮助制图优化、重建效率及精度。 dji 设备拍摄的照片已经自带相机参数信息,通常无需进行相机参数的设置 数据准备。如您使用的是专业词汇相机,请确认设备商是否有提供对应的相机信息及机变矫正参数。 相机及机变矫正参数信息通常包含以下内容,相机型号焦距 f 或等效焦距传感器尺寸 c x、 c y 向主点及基变参数信息。由于涉及参数相对专业,请在获取信息时检查各参数是否完整,并明确参数单位。建议提供的参数以列表形式展示。 如何获取相机参数,可参考官网 faq 说明。单相机信息导入在大疆制图新建可见光任务, 并导入任务照片数据。如导入的照片亦包含相机信息内容,照片信息栏会提示绿色对号。 如不包含必要相机信息,则照片新西兰会提示黄色叹号,需注意照片信息,蓝提示绿色对号。仅表示照片包含基础 信息,如三十五毫米等效焦距、照片分辨率,但机变参数等信息可能并不完整。点击照片信息查看图标,进入相机信息编辑界面,以相机类型作为分组时,制图会自动识别照片中包含的设备信息, 并在右侧显示相机各项参数。填写参数前,请确认相机镜头类型是否为鱼眼 获得的基面参数的 f、 cx、 cy, 以像素或毫米为单位,并在参数设置内选择对应的选项,参数界面会依据选项调整需输入的参数类型。 如选择以毫米为单位,则需要先填写相机的传感器宽度、传感器高度和传感器像素大小,方可填 写 f、 c、 x、 c、 y。 如获取到基变参数单位为像素,即分别填写焦距、 f 像主点、 c、 x、 c、 y、 基变参数 k 一、 k 二、 k 三、 k 四、 p 一、 p 二等信息。 固定相机参数选项可以让用户设置是否已输入的相机参数为准确值。如选择不固定输入的相机参数,仅作为制图建图的参考数据, 制图根据数据情况对已有参数进行修改来匹配结果。如选择固定内餐,则制图计算时会将 f、 c、 x、 c、 y 作为准确值进行计算 调整其他参数。如选择完全固定,则制图会以输入的内参为准确值来运算。如该相机 采集的数据已有通过制图进行重建,可参照空三质量报告相机校准信息栏参数填写相机信息来优化后续照片的重建效果。 如没有获得详细的相机信息参数,请关闭高级选项按钮,仅需填写镜头的三十五毫米等效焦距即可。制图将会依据已有的基本信息在重建时计算相机的其他参数。 设置完成后,点击应用即完成相机信息设置。所填写的相机信息未保存至相机参数数据库中,用户可以通过设置中的自定义相机数据库将设置好的相机信息数据导出, 并导入其他设备中的大疆。制图使用 多镜头设备相机信息导入,导入任务数据后,打开相机信息界面,大疆制图将分别显示识别到的不同类型的相机参数。 若大将制图正常识别到不同相机的参数信息,可分别对不同相机设置参数并应用即可。如发现同类相机被识别为一台相机,则需要通过文件夹形式分别设置不同文件夹的相机参数。 勾选一组相机参数相同的文件夹,在右侧填写好相关的相机参数,并修改相机名称,点击添加相机,即完成第一组数据的相机参数填写。 再次勾选另一组相机参数相同的文件夹,此时在右侧相机参数列表中将显示新的相机参数行, 在新的相机参数行中填写对应的相机参数,并修改相机名称。添加相机,即完成该组数据相机参数填写。 按照以上流程填写完所有文件夹的相机参数后,点击应用即完成相机参数设置。相机信息未保存至相机参数数据库。 如任务数据相机参数已保存,在设置参数时,可直接在相机名称中选择已有的相机信息,点击应用即可完成参数填写。在重建过程中,大疆制图将使用设置好的参数进行计算,并优化重建结果。 如您在相机信息填写过程中有任何疑问,请联系大疆售后技术支持进行协助,感谢您的观看!
