手机cad布局图怎么转化成模型图
cad 图纸布局转模型，如何将 cad 图纸中的布局图转成模型呢？首先用 cad 快速看图，打开一张图纸，点击左下角叶签，切换到布局，点击鼠标右键，在右键菜单中找到布局转模型功能，点击功能， 选择好保存的位置后，点击保存，当软件提示保存成功，点击确定就搞定了。让我们打开查看一下转出的图纸， 可以看到已经成功把布局图转成了模型。另外需要注意的是，布局图一般都有比例问题，所以转成模型之后也会存在测量数值和图纸标注不一致的情况， 这时我们可以用比例功能来调整点击比例，点击这段线的两个端点，选中图纸中给好尺寸的线段，比如长度为八千四百的这一段，输入正确的长度八千四百，然后点击确定，这样就调整过来了。 再用测量功能核试一下，这次我们测量出来的数值就是正确的了。 大家转模型时遇到过显示不全的情况吗？欢迎在评论区留言讨论。
粉丝5.6万获赞28.0万
相关视频
01:17查看AI文稿AI文稿在布局空间绘制的图纸如何批量转换为模型出图呢？只需要两步啊就可以搞定。首先第一步，在布局选项卡上右键选择，将布局输出到模型，然后点保存， 输出完成后直接点击打开。现在我们所有的图形就都在模型空间了，但是这个尺寸啊实际是不对的，不信你用 d i 命令啊去测量一下他和我们的实际尺寸啊，偏差还是很大的，所以这里我们需要第二步操作，就是转换比例， 只需要将这些图形使用 ctrl 加 x 进行一个剪贴，然后给它粘贴到布局空间。粘贴过来以后再使用 mv 命令在这些图形的外面画一个大的适口，然后将适口比例改成和我们的图纸比例是一样， 也就是一比四十。改完以后，选中适口内的所有图形，再使用 chs 这个命令将所有的图形给他转换到模型空间。转换以后，我们切换到模型选项卡， 然后再使用 di 命令给他测量一下，看是不是非常完美。这就是今天分享的内容，如果对你有帮助，感谢点赞支持！
4605CAD干货大本营
00:34查看AI文稿AI文稿今天我们来讲解一下，我们在下方的布局里画的图如何转化到我们的模型空间。我们首先呢在布局上右键 找到将布局输出的模型，我们点击在弹出的对话框里头，我们选择一个位置，然后我们点击这个保存，这时候他会有一个提示， 已经创建的文件是否打开，我们点击打开，这个时候呢？我们的图纸就已经到了我们的模型空间了，兄弟们学会了吗？关注点赞，下期咱们接着分享。
163宏烁设计CAD专场
01:06查看AI文稿AI文稿cad 小知识 cd 布局图怎么转成模型图？今天老师教同学们两种方法，第一种方法全部切换，我们在布局选项卡上面点击鼠标右键选择将布局图输出到模型里面， 点击会弹出窗口，让我们另存一份，这就相当于我们把布局空间的图另存了一个为模型空间的图纸，我们直接点击保存即可。会弹出窗口，是否打开，我们来打开看一下， 可以看到我们现在这个图里面的所有的内容全部都在模型空间里面，而我们这个布局空间里面呢，只剩下了一个适口，我们可以直接给他删掉。回到开始的文件，我们来讲一下第二个方法叫做局部切换，如果我不想把所有的图都切换回模型，我可以用局部切换的方法 选择布局空间，你要切换到模型的图形，我们选中下面的文字，输入快捷键 chs 空格，空格我们就可以看到 下方的文字，就直接跑到我们的模型空间去了，我们双击外面，回到布局里面，可以看到我是选不中这个文字的。那么讲了两种方法，布局全部切换到模型空间和布局局部切换到模型空间两个方法，你记住了哪一个呢？
1742Ai设计-张老师

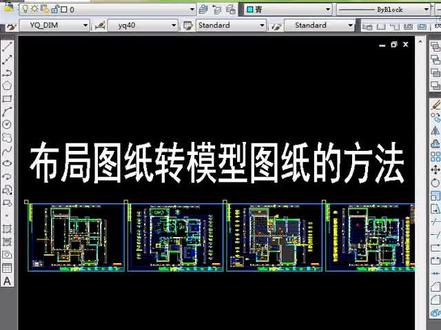

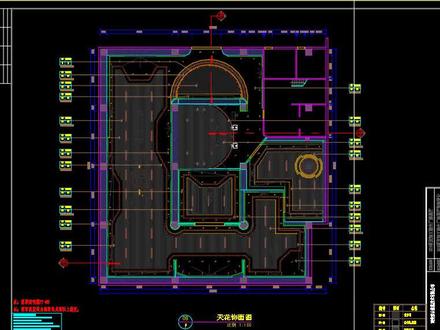

01:12查看AI文稿AI文稿cd 布局图纸转模型图纸的方法？首先大家看我们这一份图纸呢，是在布局中去出的这个图纸啊，底图呢是在模型里面的 啊，我们现在来去到模型里面了，那如何将我们布局里面的所有图纸呢，全部一次性转到我们模型里面来呢，大家可以看一下啊，可以这样子来，我们呢先选择布局，然后呢选择将布局输出到模型， 然后呢点击储存啊，储存到我们的桌面名字呢，我们命名啊，呃，五个一，点击保存，那这个时候的话呢，我们的所有的图纸啊，就会自动的转到我们模型里面去。好，我们呢先最小化把我们刚才转出 这个五个一图纸呢，重新打开。好，打开出来之后呢我们的图纸啊，大家可以看到，现在呢我们所有图纸都已经进入到模型里面了，那布局里面的话呢就已经呢， 对吧？只剩下一个四口了，啥都没有了啊，所有的图纸呢都进入到我们的这个模型底图里面来了啊，非常好用的一个方法。
142大林老师
01:24查看AI文稿AI文稿cad 布局空间中的图形元素如何快速转入到模型空间？今天老师就教大家两个好办法。第一种方法全部切换，我们在布局选项卡上点击鼠标右键选择，将布局图输出到模型里面， 点击会弹出窗口，让我们另外存一份文件，这样就相当于我们把布局空间的图形另存为一个模型空间的图形了，我们直接点击保存即可，这时会弹出窗口询问是否打开。好的，我们来打开看一下， 可以看到我们现在这个图里面的所有内容全部都在模型空间里面了，而我们的这个布局空间里面只剩下了一个试口，我们可以直接把它删除， 回到原来的这个文件，我们来讲一下。第二个方法叫做局部切换，如果我们不想把所有的图都切换回模型， 我们可以用局部切换的方法选择。布局空间中，你要切换到模型的图形，我们选中下面的这个文字，输入局部切换命令快捷键 chs 空格，空格，我们就可以看到下方的文字，直接跑到我们的模型空间去了， 我们双击是口外面，回到我们的布局空间，我们可以看到我们是选不中这个文字的，原因是因为他已经被正确转换到了模型空间去了。那么讲了这两种方法，布局空间，图形转换为模型空间，你学会了吗？关注大高老师，教你快速上手 cad！
160大高 老师
01:27查看AI文稿AI文稿有快营店的粉丝发给我一个图纸，我这样一种情况，他们经常有客户在模型空间里面画好了图纸，但是呢图框是在布局里面去加的一个图框啊，然后客户需要去改动，嗯，然后就想把布局里面的图框放到我们的模型空间里面去啊， 我们平时的操作呢，就是会在布局里面把这个图框进行一个 ctrl c 进行一个复制，然后在模型空间里面去进行一个粘贴，但是经常都会啊粘过来要么是很大，要么就是很小 啊，就不知道这是什么一个原因。其实在我们 cad 里面呢，有一个办法哈，就是通过布局空间里面，然后调用我们的命令布局中的对象，然后把它变换到我们的模型空间去啊，这是一个命令啊，输入这个命令之后呢，就去啊框选我们所要的这个哈，所要的这个 图框啊，然后呢他就直接就变到了我们的模型空间里面去了。 好，我们看现在这个图框就就会按到一比一的比例，就会放到我们的模型空间里面去啊，布局空间里面就没有这个图框了。这个命令呢，其实是我们 cd 里面的一个基本命令，我把它放到我们的老张的命令里面去，方便大家去使用啊。输入这个命令之后就去选择好我们的图框，好，然后回车， 再回车一次就可以了。好，我们的图纸呢就会到我们的模型空间里面去，然后就可以去进行我们其他的修改操作了。好，遇到这种问题的朋友有知道是什么命令吗？
00:22查看AI文稿AI文稿那如何将布局空间当中的图形转换到模型空间当中进行编辑呢？方法是点赞加关注，我教你。首先在模型空间的全相卡上面单击右键，选择将布局输出到模型单击，再选择一个位置单击保存， 然后打开这个文件。那现在这个图形已经转换到模型空间了，你学会了吗？点赞加关注，获取更多操作技巧！

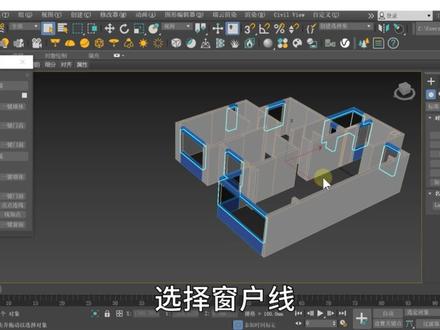

00:24查看AI文稿AI文稿把一张 cad 图纸转换成模型，你觉得最快的方法是什么？首先选择 cad 平面图纸， ctrl 加 c 复制，将一键复制 cad 图纸插件拖入到 cd miss 中， 点击粘贴图纸，就导入三零 max 中了。然后将墙体建模插件拖入场景中，选择墙体线，点击一键墙体，选择门线，点击一键门洞，选择窗户线，点击一键窗洞，这样我们的模型就做好了，你学会了吗？
