直流断路器正负极正确接法

两分钟教会你光伏储能发电如何接线，记得点赞关注，我怕你刷着刷着就找不到了。今天给大家讲一下这个光伏发电的一个简单的接线方法。首先因为我们工厂出来的话，就是只配了光布板、逆变器和储能三大件， 那剩下的这些空开线路布置都是我们的经销商去给客户购买的。首先第一步就是我们光伏板进来的这个正负，在这里我们要加装一个是直流防浪涌和一个直流空开， 一定要记住这两个一定是买直流的 dc 五百伏的，正常的我们先买十六安或者三十二安都可以。方方板的正线进来，经过这个防浪涌的端口，它是在同一个端口出来，再接入我们空开的正极。 这个直流空开正负一定要不要搞错了，很多可能会被这个上面的标注正负误导，他这个只是一个方向导流，就是说你这个正负极从这上面出来的时候，那么下面同样的是在这边正负极出来， 如果你界线是从这边的话呢，它就是相反的。然后这个防浪涌装置这一根地线一定是要六平方以上的接入这个地下， 我们这个做展示，所以这一根线是没有按照要求来接的。我们经过这个空开的正负极出来之后，再进入我们的逆变器的正负极，这所有的地方我们下面都有标注了正负，所以千万不要接错。 然后从我们逆变器的正负接入这个电表的正负，每一个这上面都有标注了接线电表的常规接线方法，也不要搞错了，这个第一路是进来的正，那第二路是出去的正， 所以很多人也不要把这电表接错了，那么从电表出来再揭露这个交流的空开，交流的空开，我们这个就是只要在同一侧就可以了。再出来的正负揭露我们的这个负载。

本视频将介绍微型直流断路器 c 六五杠 d c 系列产品如何接线。 施耐德微型直流专用断路器的型号有 c 六五 n 杠 dc、 c 六五 h 杠 dc 和 c 六五 l 杠 dc， 不同的型号代表不同的分段能力，电流范围一到六十三安排结束有一级和两级。 在介绍如何接线之前，需要提醒客户注意的是，不同的型号、不同的级数对应的接线电压是不一样的。 例如，对于 c 六五 n 杠 dc 断路器而言，一级产品能够承受的最高电压是六十伏直流，两级产品经过两级 串联分压后，能够承受的最高电压是一百二十五伏直流，具体电压规格可以参考视频中的表格。另外，接线时还需注意接线规格问题，例如，对于一到三十二安排的断路器， 线径可以选择一到二十五平方毫米，建议的扭距是二点五牛米，具体参数也如表格中所示。 接下来我们主要以 c 六五 n 杠 dc 为例，讲一下微型直流断路器是如何接线的。在此分层以下三种情况， 第一种，对于一级断路器，如图所示，其上端口标识为负极，下端口标识为正极。在此请记住，进线从断路器的正极进， 出线从断路器的负极出，这样线路从电源正极出来，首先要从下端口进，出线从断路器上端口出，之后进入负载的正极，从负载的负极出线后，直接回电源的负极， 这就是一级 c 六五杠 dc 的接线。第二种情况，对于两级断路器而言，上端接线端子一标识为负，三标识为正，下端接线端子二为正，四为负， 需要提醒客户注意的是，两级的 c 六五杠 dc 产品既可以上进线，也可以下进线。在此先介绍上进线是如何接线的，还是基于进线从断路器的正极 出现，从断路器的负极出的原则。线路从电源的正极出来之后，首先进入上端三正极，再从下端四负极出，之后进入负载的正极，再从负载的负极出来之后进入下端的二正极， 最后从上端的一负极出线，最终回到电源的负极，构成一个回路，这样就完成了 c 六五杠 dc 两级断路器的上进线接线。 第三种情况，线路从电源的正极出来之后，首先进入下端二正极，再从上端一负极出，之后进入负载的正极，再从负载的负极出来之后进入上端三正 级，最后从下端的四负极出线，最终回到电源的负极，构成一个回路，这样就完成了 c 六五杠 dc 两级断路器的下进线接线。 最后需要提醒客户注意的是， c 六五胖 dc 直流断路器若正负极接反后，不影响断路器过载保护，但在短路保护时，此保护线圈有可能不会动作，从而将开关烧坏。 以上视频即为微型直流断路器 c d 五杠 d c 接线介绍。

大家好，我是老高，今天给你介绍三种比较少见的直流设备，第一个直流大开关，直流断路器，还有直流接触器，先从直流断路器开始啊，这边比较大的这款啊，这款型号是 d s 幺九，一般用在城市轨道交通、地铁、矿山、 钢铁厂的直流牵引传统系统。这台断路器的，它的直流电压是一千八百伏，最高呢可以做到三千六百伏，电压极限四千两百伏，额定电流是四千安培，然后采用的是首车式方案，你看在这边可以摇进摇出的啊，相当可以做做通配件柜样式吗？整体结构给大家看一下它背面， 哎，看这边是往里面接的出头好，然后这边往这边看，这两个呢是我们的直流接触器啊，看看直流接触器的方案，安装方式不同喏，一款是朝这边的两个连接点啊，这个是底部安装 啊，在这边连接的，这是直流接触器的方案，这两款接触器啊，它的电压是直流一千八百伏，额定电流八百安培，上面呢是灭弧三格呢，这整一块灭弧三格看是不是特别大。好，我们再继续往这边看啊，往这走， 这边这款呢这两款看到正面来倒过来吧，这两款呢都是我们的直流快速断路器啊，分别是 一个九百伏，这边这个九百伏，这边这个一千八百伏，额定电流一千两百五十安，刚刚你们看那个是多少的？是四千安培的啊，一千两百五十安的两个直流断路器啊，固定式安装，刚刚那是手车，是安装再到这边 这里啊，这个呢是电动的，我们的隔离刀，你明显看一看出来吧，四千安培的电动隔离刀也是直流隔离刀。那啊，这边呢，就是一个矿用的牵引用的断路器了，在我们的那个矿井里面吗？不是有很多那个吊车啊，要要进行牵引的话，那用的就是这款断路器啊，也是直流断路器。 刚刚你看到的所有这些滤芯的直流设备化是大量的使用在电车系统里面的，你有见过吗？

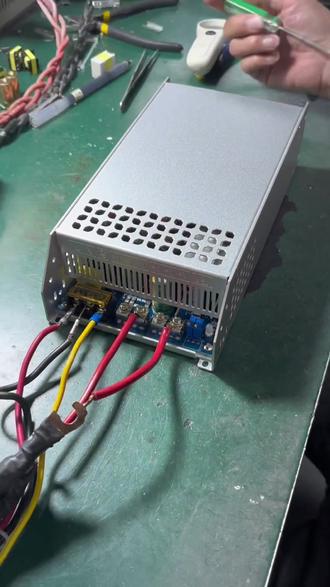

大家好，今天快速教大家一千五百瓦大功率开关电源正确接线，一看就会。 首先咱们先认清电源上面所有接线端子，这边是交流电输入端， l 火线， n 零线， p、 e、 d 线，这边是直流输出端，谷 a 是 负极加 v 是 正极。这边是调节电压电流的 接线。第一步，先接交流输入端，火线接入 l 端子，明线接入 n 端子。这里重点提醒大家，大功率一千五百瓦功率足，电流大地线千万不能省略，安全第一，一定要记住， 接下来咱们接最重要的直流输出端，输出端同样分正负极接线，认准标识绝对不会接反。这是我们调节电压电流的电位器，电位器 vr 一 调电压逆时针调大，顺时针调小。 电位器 vr 二调电流逆时针调大，顺时针调小。 接完所有线路之后，全线复检无误，再通电指示通常亮，电压稳定即可正常使用。简单几步轻松接好，点赞收藏！

一百九十二伏的直流电压如何接线？今天用一个视频教会你。第一步就是把电池柜的空开，上面的线要给它接好。空开上面有两根线，一根正极，一根负极，代表整个电池组的正负极。 电池摆好之后，用总负极连接第一只电池的负极，然后用正极串联负极的方式，依次串联八只电池，给你们看一张图，就是按这个样子来接这一组 ups 电源就可以了， 趁着八只电池全部串起来之后，就能得到一个九十六伏的直流电压。然后再搭好第二层的横单以及框架，把上面的八只电池全部摆好之后，我们就开始来接线， 我们看到这个地方有一根红线，这根红线就是从下面八只拖上来的一个正极，我们接在上面的第九只的负极上面，然后依次串联剩余的八只电池。 我们在连接电池用连接线的时候，一定要注意，不要让连接线的另一头搭上其他电池的正极或者负极，这样子会有打火的一个风险。 最后再锁上各个电池的螺丝，把它锁紧。我们用万用表来测一下这组电池的直流电压有多少。红标笔连接正极，黑标笔连接负极，测的直流电压两百零九伏，接线是没有问题的。两百零九伏，嗯， 在连接电池组和主机的时候，我们再测一道也是两百零九伏，然后把电池给它插上去。一百九十二伏的直流电池组都已经接完了，收工。

搞错，正接接焊缝全麻焊，今天三十秒讲明白！直流正接弓箭接正极，焊枪接副极，热量集中在弓箭绒身大，适合厚板 坡口焊接，焊出来的焊缝超结实。直流反接焊枪接正极，弓箭接副极，热量集中在焊丝绒齿浅，非件小，适合薄板打底焊，成型超美观。关注我，每天分享一个焊接小妙招！

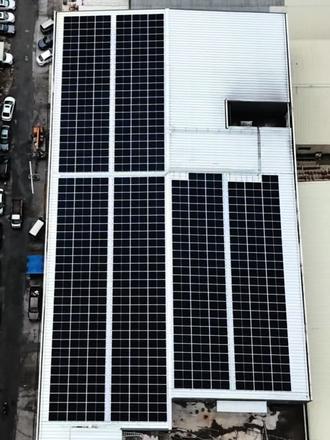

光伏施工第一步，硬核测试先来一波拉拔力，实测两百四十四公斤，国标才一百二十公斤，实力一目了然。支架吊运、 家具组装安装全套，流程安排妥当，挨个检查牢固度，细节必须拿捏住。光伏板掉地上线落地迅速分散摆放，偷偷说个专业小技巧， 告别拉弧隐患，安全稳稳的！

固态直流断路器 s s c b 是 直流微电网安全运行的核心装置，它以 sec 半导体与混合式架构实现微秒级无弧开断，既兼顾低能耗运行，又能快速隔离故障， 消除燃弧隐患，未可再生能源接入与韧性电网构建筑牢关键防线。 solid state dc circuit breaker s s c b is the core device for the safe operation of dc microgrates it achieves microsecond level arc free interruption with sick semiconductor and hybrid architecture balancing low energy consumption with rapid foot isolation to eliminate arc risks forming a critical defense for renewable energy integration and resilient power grids。

什么？竟然还有人连个中间接电器都不会接！今天教你一个实用的接线口诀，以卡销向下为基础，十三、十四是他的线圈，他们不能接。反，十三接负极，十四接正极。 接反虽然不影响线圈吸合，但只是灯会不亮。十二与八为一组，常开触点。十二与四为一组，常闭触点。线圈得电后，常闭触点断开，常开触点导通右边同力。中间继电器一般用在弱电控制、强电直流控制、交流以及信号扩展的情况下。你学会了吗？

电路里小电流控制大电流的关键选手，你猜是啥？今天三十秒带你摸清中间继电器的门道！这个小家伙就是中间继电器，电路里用 k a 表示，他就像个信号中转站，靠小电流控制大电流，传递电路指令。 原理很简单，线圈一吸合，触点就跟着通断，还分交流和直流款指示灯红色的是交流型 线圈，接线不用分正负极绿色的是直流型线圈，接线可不能接反，不然指示灯就不亮了。 再看这三种接线方法，八角、十一角、十四角的接法都标的清清楚楚，工师傅们碰到接线问题直接照着来就行，觉得实用的点赞收藏，下次接线再也不犯难！
