柴火无烟气化炉无内胆制作图教程

我只花了二十元就做了个火力超猛的无烟气化，经过二次气化，燃料被充分燃烧，全程几乎没有烟，烧水，做饭简直比煤气灶还给力。准备一个报废的福力昂罐和灭火器，敲掉上面的提手，再把表面的气脱掉， 这也太解压了吧！好，准备划线切割，从瓶口处量三十二公分处切割，用来制作炉膛部分。再从切口处每隔两厘米划三条标记线，中间一条，下面一条，上面三排间隔两厘米错位打孔，下面两排间隔为七厘米。 准备一个炉壁子给它放进去，再从一块铁板上去一个圆环下大圆直径二十厘米，小圆十二厘米，给他焊在上面，这里需要满焊，上面再焊一节铁管作为去火口，切掉多余部分，翻过来底部做一个一次进气开关， 最后焊三个支撑腿，这样炉膛就做好了。现在处理外杆切割前，先往里面注满水，这点很 重要。上面开一个直径二十的圆，另一端开个直径十七的圆，然后套在一起加固一下，再把表面打磨光滑，最后喷上耐高温防锈漆。从燃气灶上借了一个锅架放上去，刚好现在来试试效果怎么样 看，用一张纸就能轻松点燃，这火力也是相当的猛，关闭一次进气口，火焰直接倒流，通过二次进气让燃料充分燃烧，形成无烟效果。还是这个气化炉好，这样一个省柴又好用的无烟气化炉，你们喜欢吗？

我又把这个气化炉改进了一下，这个效果出乎意料的好用，做饭、蒸馒头，半路柴火就够用了，中间都不用太贴柴，是柴也照烧不误，也不会冒黑烟。很多朋友都问我这个气化炉是怎么做出来的，有没有图纸？今天我就把这个讲解的过程让分享给大家，记得点赞收藏。 废品站淘了一个高度九十，直径六十的大铁桶，把底部往上的三十公分做好标记线，然后切下来， 有生锈的地方记得打磨一下， 底也要切下来，后期备用，还得送点腊菜，把它做稍微雕一点，然后套上料。 哦，这样就变成内胆了是吗？ 啊，还真是，切好后重叠一部分，焊接好就得到了一个高度三十，直径五十公分的内胆了。 把内胆与切下来的底座中心对齐，焊接在一起，内胆的顶部开了一个二十八公分的出火口， 先把内胆给外胆都装好，然后把这个切片放进去，这样的话就能确定这个内胆给这个切片它的位置。 按照标记线将内胆与顶板再焊接起来，记得要满焊。 焊条上我做了标记，所以跟着焊条上的标记画就行了。 还行啊，脸上上面三排的二次进气孔是六毫米的，恐惧是两公分，每排的间距也是两公分。外胆下方的二次进气孔开的是三公分乘九公分的。 将外筒和内胆套在一起， 外筒和内胆的顶板一定要满焊，在外筒上标记出天火口的位置。 天火口不要一次性全切下来，先切两个边，把荷叶焊好以后再切另外两个边，这样开合时就不会走样了。 我是用外桶切下来的小料焊了个螺丝做的把手，炉条我是直接切出来的， 这个胶是六十度的胶，这个胶是三十度的胶， 炉腿分布一定要均匀，高度一定要一致，把手是我用钢筋微的表面的漆，不是耐高温的，所以一定要处理下来。烟囱用的是八公分的， 封门的尺寸没办法形容，所以我就把整个炉子的全套尺寸图放到了视频的后面，有需要的朋友可以参考。建议用厚一些的铁板来做，我这个有些太薄了，但是我进行了加固，只是忘记拍视频了。 把封门焊好后，炉子就做好了，我们来测试一下，看看效果怎么样吧。 看这大火苗的呼呼的，火苗虽旺，但还是有黑烟冒出来，证明气化不完全，但当风门关闭后，效果就完全不一样了， 火苗明显被压制住了，二次进气孔开始有高温氧气进入，在炉膛内，与上升的黑烟相遇，形成了气化反应，像是很多火苗往炉膛里钻，很是好看，冒着个大气。 新的一年，祝大家像这火苗一样旺。好了，今天就分享到这吧，我们下期再见吧！

今天用最简单的方法，零成本做一个柴火切花炉，在这个废品堆里面找一个不用的水壶和一个油漆桶，把这个水壶上面的塑料部分都给它拆掉， 在这个上面均匀的打上两排五毫米的孔， 中间间隔四五公分打上， 在这个底部多打一点， 把这个孔再扩大一点。

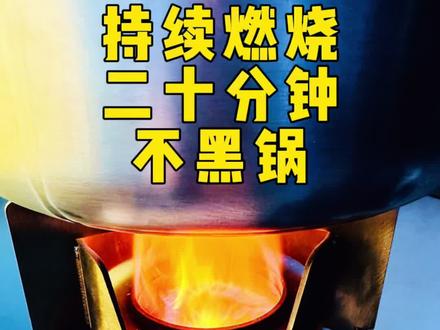

今天拍个无烟点火的视频，就是从点火就不冒烟的，现在这炉子底下放点稍微粗一点点的柴， 然后在上面呢放点这种细柴火，就是容易容易引火的柴， 不要放太多了，不要超过那个，不要超过下面的这排气化孔就可以了。然后把分机开一点点， 开一点点风机，然后拿个酒精块，后来放上这个酒精块，开一点点小风， 然后就这样慢慢慢慢就着了，等他稍微着大一点点的时候，再把把风机给它开大一点点， 你这样子点火的话，一点烟都没有，一点烟不会冒的， 只要你柴火够干的话，就这样让他把这个我这种炉膛的话，你让他把这种这一炉膛这个柴给他烧下去，然后再再加锅，这样就不会黑锅底了。 凑上它这个燃的时间，我们先在今天再烧一壶水，一浸到底的烧一壶水，拉上这个火，打水洗壶， 打满这一壶水大概是十二斤水， 现在是打了一壶水过来，这个火还没有，这会还不能不能做锅在上面， 等他把这个火这一炉膛的这个底火烧上来，温度起来之后，咱们再做锅，再把锅放上去， 等到火焰变成这种颜色的时候，你闻这个味道，那一点那个木材的味道都没有的时候，然后这样我就可以做锅了， 然后看这一壶水， 然后看这一壶水大概烧多长时间，烧完我们再看看会不会黑锅底一浸到底。 先拿个支架过来， 先拿个支架，把手机支着，哎，把手机放这 这个角度， 其实这火焰是蓝色的，但是看不太清，手机看不出来这种效果， 一直都是这种淡蓝色的火焰，但是我墙上这个灯，我墙上这个这个灯它是个黄色的，看这个火呢，它就有点偏黄。嗯，看不出来那种蓝色，肉眼看的话它是比较蓝的那种， 而且灰颜色特别透明。 咱们往进加柴的时候，中途加柴的时候，你不要直接噔一下掉掉进去，你得轻轻的给它放进去，这样的话灰就少一点了。 看这炉子边上的灰灰多不多，这样你就能看出来， 其实它的燃烧过程中飞灰很少，就是偶尔夹柴的时候你要放进去的，噔一下掉下去它就会炸起来的。飞灰 现在是已经放上了有十分钟了，持续燃烧了十分钟， 现在已经烧了有十五分钟了，中间添了两次菜， 我们再加一根菜进去， 这样慢慢的放下去， 现在是已经烧了有十七分钟，十七分钟水已经开了， 先把手机拿下来，我们来看看这壶底啥情况。 嗯，看一下壶底，壶底就就这样，只有一层白白的灰，没有黑吧？水已经开了，拿下来看一下，你看就一层白灰，没黑过的。 我们再看看这个炉子边上，你看这个炉沿上有没有落多少灰，没多少灰吧，所以它非灰并不多， 不过这个跟你烧的材料也有关系，我全程烧的都是这个，这个枣木枣树木枣树枝子，今天的视频就到这了。

成本二十块就可以做一个像这样真正意义的汽化柴火炉，烟在炉膛内充分燃烧，火力猛的很，关闭一次进气，火焰倒流，二次燃烧更充分，形成虹吸效果。而且啊，还特别省柴，这烧水比煤气灶还快。小丽你，你累了，你帮我帮我做个炉子。 俺邻居强行送来两个罐，让我帮他做一个无烟气化炉。你这多少钱？从废品店买的哎，一共十五块钱，他说这两个罐十五块钱买的，你们看值不值。今天啊，就拿个劲帮他做一个 要做一个好看又好烧的气化炉啊，配件一定要选对，一个灭火器罐，一个氟利昂罐，一个挖掘机垫片，两个五公分长的圆管，还有三个长角码。详细的配件尺寸啊，我会贴在评论区。现在最重要的是切割这个灭火器罐， 从罐子的底座往上量十五公分画圆，然后把它切割下来。 切完之后，这个切口到嘴子的距离啊，大概是三十二公分。现在开始标记打孔的位置， 从切口的位置往下量两公分，四公分，六公分，分别画三个圆，然后再从切口的部分往下量十五公分，二十四公分，分别画两个圆， 上面三圈间隔两公分交错打孔，下面两圈间隔六点三公分交错打孔。都是用六毫米的钻头，打完这些孔啊，我们炉子就算做一半了，哎！ 现在把这个电瓶给这个罐焊到一块， 把这个直径四十八的小圆管焊到这个嘴子上， 这个小管就是一次进气孔。现在炉子的内胆啊就做好了，接下来咱开始做外壳， 这个等一下可以当个炉子的提手用，从嘴子往下量八公分画圆，然后把它切掉，还用这个上盖往下量十公分画个圆，把底口也切下来，切好之后，上口直径是十七，下口直径是二十， 再用这个圆管把出火口加高三公分，里圈和外圈都要焊住。最后一步，把之前的提手切开，焊到这两侧，提起来比较方便。 咋样？我这炉子做的还可以吧，喷上漆卖个五十块钱不过分吧。这三条腿是我用加长的角码焊的。这是一次进气口的封门，二次进气啊，都是通过这外边一圈，再找个十公分的小炉壁子放进去。我这是给俺邻居免费做的，还搭了这么多小配件， 看我如何用一张纸就把它点着哈，看到没，十秒钟起火。所以说一个好的炉子啊，从点火就能看出来了。 烟在炉膛内充分燃烧，火力猛的很，关闭一次进气，火焰倒流，形成虹吸效果。而且啊，还特别省柴， 这烧水比煤气灶还快，水都烧开了，我这壶底子还没黑，这是真的没淹哈。

里都结满了寒霜。

两百块煤气罐改顶配取暖炉，加柴不用停，玻璃永远不发黑，看完你也能做！之前做炉子加一次柴能烧五个小时！粉丝都说加柴太麻烦，今天直接升级， 不仅加柴方便，还能取暖做饭！关键是啊，玻璃不沾黑，农村小院、自建房都能用！今天不仅把加柴的问题解决，还带大家扒一扒炉子的核心内部构造。这个炉子省柴无烟 全靠这俩宝贝！一个是倾斜十度的挡火板，火苗集中不浪费。这次我把挡火板加长三公分，气化效果直接翻倍，柴火烧的更透更省料！ 还有一个就是气化管，咱们这款炉子使用的不是传统的气化板，而是用的是这个气化管，上面打满小孔烟气，二次燃烧，不仅没烟，还省一半柴火。安装超简单，点焊固定就行，不用 满焊，看看这就是马虎的代价，都是我替你们踩过的坑！刚开始炉条忘焊了，从里面补的，结果一栏省事，缝隙焊宽了，今天把炉条加木，缝隙只留一公分，再也不用担心柴火往下掉，烧火更省心！ 炉腿是用钢管费料做的，省钱又结实，再加个防烫网，安全第一。再给你们介绍个神仙设计， 能进气口装个小阀门，一键封火，半夜根本不用起来加柴！重点讲一下大家最关心的蜂木系统，这个关火窗是用废品盖子做的，留一圈缝隙就是蜂木口，风从这里吹过，玻璃永远不沾黑灰。在天柴口这里再加一块小挡板，这样可以防止开炉门的时候往外反淹。 接回抽屉，加个拉手，拿取方便面板，做成可以折叠的，收纳方便还不占地方，搞定，扎实的很，不用喷漆，用食用油擦一擦，烧热后保养效果比喷漆还耐用！点火试效果，火着的超快，大块柴火直接塞，超级省事！ 蜂木系统太给力了，玻璃干干净净，做饭取暖烤红薯简直太方便了！家里有废旧煤气罐的，赶紧动手做一个，比买的省几百块！想要完整尺寸图加蜂木系统教程的评论区扣炉子我直接发你！

气化炉，这是它的所有材料，这个是四毫米的不锈钢大小头，这个是个封头、圆片、圆环、圆管以及这个锅架，还有一个三零四的不锈钢把手。 现在我们到户外来点火测试， 我们这个锅架他正反都是可以放的，我手上拿的这个是贵州的烙锅，现在把它放上去看一下咱们这个稳定性。 现在这个时候风好大，但是我们的火也很猛哈，我现在来烧壶水来测试一下， 水已经开了，看我们这个火非常的猛，我去，这风也好大，把这裤子吹的飞飞的，风这么大的都能开哇，刚才的火给我们的锅巴都已经烧黑了，来我们看一下底下有没有黑锅哈，真的是一点都不黑啊。

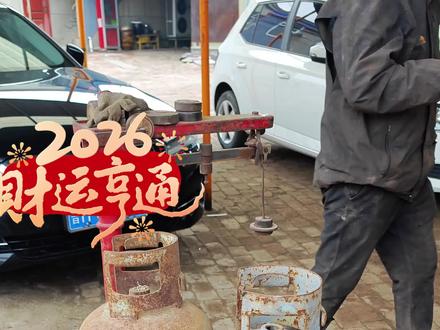

我花一块七一斤的价格在废品站买了几个废旧煤气罐，今天用它做一个没有烟不黑锅底，没有飞灰的柴火气化炉。 没有烟不黑锅底是因为在炉膛上面进行了合理的打孔，没有飞灰是因为增加了一个水除尘的收集装置，这个装置可以有效的收集飞灰和一部分烟尘， 从而实现了干净环保的效果。这种使用风机的炉子燃烧充分，火力猛，省柴。今天就把这个炉子的详细尺寸和制作方法分享给大家。煤气罐在切割之前一定要灌满水， 首先先把煤气罐的提手割掉，这个煤气罐在划线的时候，底下我们尽量给他垫一个比较平整的东西。煤气罐的划线尺寸是从下面量四十三公分。 做这个炉子我们用到的是这个煤气罐的上半部分。 这个炉膛我们选用的是一个直径一百六十五毫米，厚度呢大约是五毫米的管子，在圆管上面量二十公分。划线切割下来， 用记号笔画出打气化孔的线和依次进气孔的线。 先用圆管在煤气罐上面画出放气化内胆的线，把需要切割的位置给它切割下来。 气化内胆打孔我们用的是五毫米的钻头，这个气化内胆的打孔尺寸呢，第一排孔距上边缘呢是一公分，第二排呢距上边缘呢是三公分。 对下面一排啊，是距下边三公分啊，第二排呢是距下边是七公分半。 第一排的间距呢是两公分，第二排呢也是两公分。下面的间距呢，是啊，第一排是三公分半，上面这一排大约是九公分， 用四乘六的方管用于制作水除尘收集装置，在距离煤气罐顶部一公分的地方画出水除尘收集装置的出气口， 在对面画一个七公分乘七公分的天铲口，给它焊上荷叶，把毛刺打磨一下，防止划手。为了更好的油漆附着效果，我们去喷一下沙， 拍完纱后的效果还是非常不错的。切割一块十九公分高的方管，作为水出尘装置的主管， 用一个八乘八的方管制作一个储水盒，最后再焊接一下炉盖， 给炉体上面喷上耐高温油漆，在不锈钢桶底部打出一个三十八毫米的风机安装口，最后看一下成品效果。 这个炉子组装的时候也非常方便，要把这个东西放上， 把这个水除尘的这个装置放上，放上这个聚火圈就可以，最后放上炉盖就可以了， 这个炉子的重量呢是不到十二公斤，这个炉子在刚开始点火的时候会有一点烟，正常燃烧起来就没有了，用它煮东西，炒菜、烧水炖肉都是可以的， 这是有聚火圈和没有聚火圈的效果对比，打开天插口的时候是有飞灰出来的，可以看到啊，烧的炉圈都是发白的，不是黑的， 锅底呢也是白的。这个炉子在燃烧的时候有一部分飞灰啊，他是落到了我们这个炉膛里面，还有一部分飞灰呢，他就顺着这个水除尘收集装置来到了我们这个水除尘收集盒里面，最终实现了没有飞灰，几乎没有烟的效果。

我用废旧的煤气罐和不锈钢桶给丈母娘做了一个可以在小区车库门口使用的没有烟、没有飞灰、不黑锅底的柴火气化炉。没有飞灰是因为加装了一个水出尘的收集装置，有了这个水出尘不仅干净而且环保。 下面就把这个炉子的详细尺寸和制作过程分享给大家。首先把煤气罐灌满水，把线割掉圆弧以上的部分。 在钢材市场买了一块直径一百六十八毫米，厚度五毫米的圆管，用做这个炉子的炉膛，在圆管上量二十公分，划线切割下来作为炉膛使用。 再用记号笔距离管口一厘米和三厘米的位置画线，标记出气化孔的位置，先打上洋葱眼，这样方便打孔。打气化孔用的是五毫米的钻头。气化内胆的尺寸是，第一排孔距上边是一公分，第二排是三公分， 间距呢是两公分，最下面的一排是，呃，三公分半，最下面第二排是七公分半，间距呢第一排是四公分多， 第二排呢是八公分左右。在焊接内胆炉底之前，我们先用圆管在煤气罐上面画个线， 我们把割下来的这个盖放到圆管上面，它就是一个聚火口，把切割的位置打磨一下，防止划手。再把炉膛焊上炉底，炉口焊上一个直径二十厘米的圆圈，这个两个部位需要全部满焊。 放上炉膛以后，炉膛口距离炉子上口是不到七公分，有点矮了，这样需要给它加高两公分， 这个尺寸加装天材口刚好合适，把浮锈打磨掉，方便后期喷漆。画一个八厘米乘八厘米的方口，把它切割掉 作为天材口，把天材口的铁板焊上一个荷叶，在炉口上面划线，在划线处焊上三个钢筋，这样炉口部分不容易动。在天材口的对面，用三乘五的方管做一个水除尘的收集装置， 为了方便移动搬运，我把它做成了一个可以插桩的分体式结构， 用八乘八的方管切割十三公分作为水除尘装置的装水桶，在上口焊上两个挂钩，这样方便倒掉使用完的废水， 给炉口部分喷上耐高温油漆。最后在直径二十五厘米，高三十厘米的不锈钢桶上面打出三十八毫米的风机安装口，看一下最后的成品效果。 炉子的重量是不到二十三斤，这个重量收纳移动起来还是比较方便的。把水出尘装置安装上，加上水就可以了。 这个炉子在刚开始点火的时候，稍微有一点烟，正常燃烧起来就没有了，用它来炒个鸡试一下，正常燃烧的过程中是没有烟的。 下面是拿掉聚火圈和有聚火圈的燃烧效果对比。把水除尘的水倒掉看一下，这里面还是收集了不少的飞灰，这说明这个水除尘收集装置效果还是不错的。

这是一个能震撼整条村的二次进气柴火炉，它火力强劲，燃烧充分，不需要鼓风机和烟囱就能达到无烟效果，实在是居家露营的烹饪好搭档啊，想不想拥有呢？你只需要一丢丢动手能力就能做出来。好了，下面是详细的制作步骤奉上。 准备一大一小两个灭火器，戳这里，卸去罐内气压，然后敲松阀门，拧开喷嘴，倒出干粉。干粉倒掉之后呢，沿着底部原有的线把它切掉， 再给大罐的底部划线划线，切出所需要的配件，切完就得到三个圆。把这个盘子形状的翻过来，把小灭火器扣上去，做个标记，再找个盖子，在中间画个小圆，再把小圆切掉， 再把小圆画成这样，做成炉壁纸。小罐底部间隔两厘米，画线在交叉间隔两厘米。作为二次进气孔，我就是无情的打孔机器，为了烧出漂亮的旋转火焰呢，我们需要把每个二次进气孔向左面掰一点弧度， 然后中下部一圈打了六个孔，底部也交叉打了六个孔。再把大罐随便打一些，一次进气孔两个罐子比划一下，切出大罐多余的部分，再把漆面处理一下，就可以进行材料的焊接。 拿出制作好的这两个配件和持巨资买的电焊机，上期做的气化炉都没焊接，这次一定做扎实一些， 结果焊了半天是这样的，大佬们，这是什么原因啊？ 就再切个圈，把它补救一下，内胆和外壳之间的进气层一定不能漏气。练习了三天三夜的焊接呢， 终于得到了一个不是那么完美的内胆，再把内胆和外壳这样连接在一起，再次即使汉奸，虽然很难看，但不影响使用，打磨一下凑合凑合。再次处理一下油漆， 再用这个耐火泥呢，把内胆和外壳之间的缝隙填补一下，最后放上炉壁纸，就可以起锅烧油了，你看这个火力是不是非常的旺盛？还等什么呢？赶紧艾特你的小伙伴动手做起来吧！

沉浸式体验气化炉制作全过程， 我明明很累，找不到 方向盘。

邻居都说我捡破烂废旧煤气罐，一刀切开，冬天取暖直接省出电费钱。找一个废旧的煤气罐，在它底部开一个七点六直径的孔，焊上一节岩管，用一根直径七点六厘米，长四十米左右的不锈钢管做如芯，在上面均匀的打上五毫米的孔，装上就是这个效果。 把炉芯的上口密封住，我准备在这上面做一个炉圈，等一下把这一块切掉，在这里装个烟筒口，在这里装一个进风口。 在古代没有电，没有地暖的情况下，宫廷贵族部分宫殿会修火墙，普通平民只能靠简易的泥制火盆取暖。现在有电有地暖，取暖很方便，但是成本却很高，大家一个冬天的取暖器用都是多少呢？ 炉子做好了，咱们点火看一下效果，这个柴火要多放一点，把它压实装满， 看这个效果怎么样。真的是太暖和了，邻居都跑来问我要教程，家里边有不用的煤气罐，你也可以自己做一个。
