creo2d图尺寸及标注颜色怎么改
粉丝1.8万获赞8.9万
相关视频
02:32查看AI文稿AI文稿工程图文字的颜色到底怎么改变了？我们很多小伙伴研究了几千项的可飞格集，绘图属性配置，字体箭头、文字大小、粗细等什么都会设置了，可就是这个颜色呢？总是把控不了自己想要的任意颜色。 其实这里有一个小技巧，第一步还是绘图选项做配置，点击菜单文件，准备绘图属性更改，打开选项配置对话框，对，就是第一个这个做 text color， 可能你曾设置过这里为边加量显示，但还是没有进一步摸着压力，所以我们这里继续把值设为艾纸哈与卡尔边高亮这项。点击添加应用并保存到配置目录下，这时回到 见面就会发现文字的颜色都变成蓝色了。而我们一般工程图规范里要求所有文字的颜色，包括标题蓝、技术要求及尺寸标注里的数字求标，一般都统一要求是白色的，所以我们要再做第二个颜色的设置。 点击菜单文件选项，打开配置面板，点击系统外观图形， 找到里面字母。这项其实表示的是尺寸线的颜色，一般都设置为蓝色或者绿色，而边突出显示这项则是表示文字的颜色，所以可以选取白色。 然后我们可以继续往下找，比如打开机总这项，里面有个主中心线这一项，可这一般默认是黄颜色的， 我们可以改为常规的红色。通过以上各种颜色的设置，然后记得点击下面颜色，这里的导出已保存名称，比如 system s c l 系统颜色配置文件到隔壁的指定的启动目录下，再又点击配置编辑器 查找，添加一个名称为 sister color fire 的选项，把值就设置到刚我们保存系统颜色配置文档 system 的位置就可以了。最后再导出到 copic 配置保存的 pro e 启动目录下， 以便以后永久生效我们以上的各种设置。再最后我们回到工程图界面，就发现尺寸线、文字中心线等颜色都变成了我们想要的规范的节俭、简洁清新的状态了。
279鹏图工业设计
00:39查看AI文稿AI文稿草绘尺寸的颜色太暗淡了，看不清，能不能改变颜色？这是来自于一位现场学员的问题，我们可以在文件的选项里面找到这一个系统外观，把这一个草绘器点开，我这里显示的是锁定了尺寸的颜色，大家可以根据自己的一个需要去改变它的这一个颜色， 我们可以找一个比较亮眼的颜色，这里改完颜色之后，如果想让这个颜色长期有效的话，我们要给他做一个导出， 导出的这一个文件位置我们可以指定一下，选择确定，再把它导入进来，选择打开这里，再导出配置到咖啡格的文件下面，点击确定确定更改之后呢，这一个颜色就产生变化了，大家学会了吗？
235Creo 产品设计小鹿

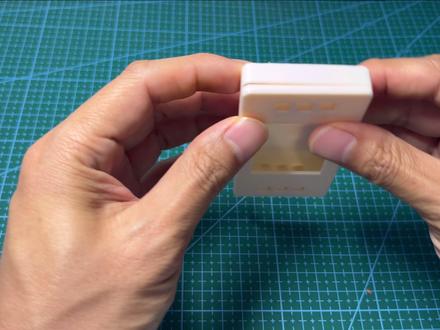

02:02查看AI文稿AI文稿你可能会遇到过这种崩溃情况，卡扣扣和困难不丝滑产品改了外观，后面几十个卡扣的特征全部报错失败，只能删了重划。 今天大厂结构工程师 z 工带你用 core 参数化建模，彻底终结这个噩梦。不管以后产品 id 怎么变，你只需要修改一两个数值，卡扣权自动丝滑变形。或者你是建模小白，无需重新建模，也可以直接拿视频中的卡扣模板元文件修改。 下面开始讲解建模思路。首先在股价文件中设置一个卡扣的精准面，这里要注意 尽量避免多余参考，避免后面修改重生失败。新建拉伸草绘，先用线把卡扣的形状快速画出来，然后再修改尺寸，这里的卡扣尺寸为一般小产品卡扣尺寸 扣合量设置为零点五毫米，适用于正式开模。三 d 打印精度差的话还需另行优化。 建模时如果有其他曲面遮挡，可以在层数中新建层暂时隐藏其他曲面。公扣画好了母扣使用单独的拉伸命令，这样可以分别给上下两个壳复制几何使用， 然后添加到角，确保扣入丝滑。卡扣的组装原理就是靠公母扣的变形，这里要注意公扣的后退形成，然后分别复制几何到上下壳中，确认位置， 位置和尺寸不合适，再修改后重升对称结构，对面的卡扣可以直接镜像过去，另外一边的卡扣也可以直接把拉伸命令复制粘贴过去， 只需要重新选一下机准面和参照即可。接下来简单划个直口，可以用于卡扣的定位，增加爬电距离、防水坡键、防漏光等等。为了帮大家一劳永逸地解决卡扣难题，不管是做三 d 打印 diy， 还是做消费级量产， 你直接拿去改个数就能用。想要获取这个模板的老铁，请务必一键三连支持一下，关注我的频道，我们下期见！
597Z工结构设计工坊
01:10查看AI文稿AI文稿再转二 d 工程图里面的黄色曲面仍然显示，怎么办？比如我们有时候在转 drw 工程图后，发现视图里面仍然有紫色曲面显示，再回到三 d 图层里面， 即使再新建一个所有曲面的图层啊，并进行隐藏，但在二地图里依然显示着紫色的曲面。即使在二地图的图层里隐藏，刚新建的这个曲面的图层仍然还是显示着，那该怎么办呢？这时我们可以做一个绘图属性的配置设定。 仍然打开菜单文件，准备绘图属性更改。打开选项配置的对话框，查找这样一个配置项，它表示啊在绘图模式下对所有图层状态是否做改动，所以这里的只有选项，我们选弄。点击添加 应用并保存新绘图属性配置文件到 copy 指定的 pro 一启动目录下就可以了。然后我们再回到三 d 里，把刚新建的曲面图层再显示和隐藏，刷新一遍，再回到二 d 工程图模式里，就会发现紫色的曲面显示就不再显示了。
295鹏图工业设计
01:36查看AI文稿AI文稿我们今天讲解一下 coreal 工程图尺寸、长度、宽度修改，我们我们会发现这个尺寸太小了，对不对？那我们应该修改一下它，我们在文件准备绘图属性这里详细信息选项更改，把文本高度，这个是文本高度，比如说我改成三， 这里更改成为三，这个宽度默认为零点八九九 三，我们这里要添加更改应用，我们看一下鼠标放到这里，手动调整一下是不是放大了，当然我们会发现这里的箭头还是有点小，对，那应该怎么改箭头？ 我们在下面找到这个有个箭头长度，但是并不是这个，这个是谱面箭头，这是改谱面箭头的，但是我们标注箭头并不是这个，我们要从下面找一下标注箭头，这个是我们 标注长度箭头，比如说我们这个改为一，这个改为零点五 应用，然后我们放到这里，我们看一下是不是这里已经改出来了呀？ 对吧？同样我这里也有一份 poe 工程图设置，包括这些参数对应的尺寸改哪个？你像这个尺寸文字与尺寸线之间的距离，包括这里改哪个参数？比如说这个参数包括康菲格里面很多的参数这里也都有。 如果说有想要这份资料的，可以在评论区扣一或者私信我，好，我今天先分享到这里。
01:03查看AI文稿AI文稿一、可瑞尔在转 pdf 时，如何不要彩色，而是从黑色显示其打印呢？因为在普瑞一的二地图纸里， 里面的视图、尺寸、文字等图速是彩色显示的，转成 pdf 时往往也是彩色。白底的图纸界面 打印时一些浅色的图素显示的很不清楚，不方便观看，所以这时可以这样设置。点击菜单，文件另存为导出，弹出设置对话框， 可以看到有很多格式，这里我们选取 pdf 这一项，然后点击设置，再弹出设置面板里，在颜色这项里点单色这项就类似黑白色的意思，颜色这项就类似彩色，灰度就是 灰色，其他像分辨率一般三百都基本可以满足，现行内容都可以不改，点击确定。做完设置，最后点击导出，就可以看到黑白色的 pf 文档了。
110鹏图工业设计

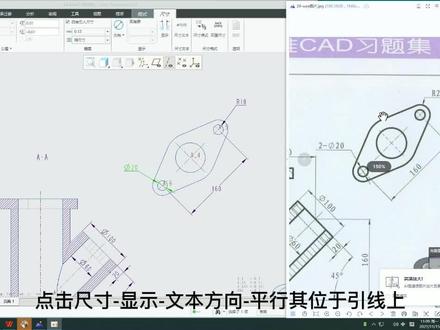

00:29查看AI文稿AI文稿点击尺寸，显示文本方向平行，其位于引线上。 点击尺寸文本，添加二杠的前缀， 点击尺寸圆的边，然后鼠标右击切换为半径标注。修改好了。
00:54查看AI文稿AI文稿可瑞尔工程图标注还在手动选公差调机准图纸一多，必漏标必错标，资深工程师呢，都清除可瑞尔的原生短板，软件自带的自动标注，杂乱无序，公差机准注是完全无法匹配企业的出图规范，批量出图呢，只能人工一张张微调， 效率极低。而且呢，极容易出现公差标错基础混乱，技术注是一漏导致呢？审图反复打回外斜加工出错，项目延期。 那怎么样可以彻底解决企业标注乱象呢？员王今天给大家分享一个实用的案例，针对科瑞尔斯开发，提前植入公司标注标准公差体系基础规则，一键全自动标注尺寸公差技术注式全图纸样式统一 合规标准模型改动后呢，标注自动同步更新，全程零人工失误，大幅提升出图效率与交付规范性。你出图最头疼的标注是哪类问题呢？可以在评论区告诉我，记得点赞关注哦！
10:47查看AI文稿AI文稿两种模式，一种的话我们在三 d 当中直接生成工程图，包括标注啊，啊，那个尺寸公差啊，技术技术，那个，呃，协议啊，或者标题框啊等等，也就说我们啊在库尔当中生成一个完整的工程图。第二种的话就说我们在库尔当中生成所需的视角，五视角，六视角， 然后我们再输出到二 d 啊那个软件当中进行标注啊，那下面我打开两个图档看一下， 那，那现在画面上看到的这个就是啊，就是我们是就是在啊 clear 当中进行直接标注的好，包括这个，这下面这个标题框也都是有的啊，这种，这是啊，这是第一种模式， 那我看一下另外一个模式的另外一个，就是我们只在这里输出一个几个矢图啊，要需要放大的把它放大矢图是吧？需要炸开的给它炸开，需要跑面的把它做成跑面啊， 再到那个 cad 当中进行标注。像这个的话，现在画面上看到这个就是 啊，我们在 clear 当中输出二 d， 完了以后我们在 out 三 d 当中进行处理。像这爆炸图啊，要打入这些文字啊，因为这些文字输入这一块的话啊，就说 clear 当中还是比较笨手笨脚，就是很不方便的哈。啊，那个像这个出辅料啊， 再打开一个限高图，那我们看一下这个限高啊，啊，这这是这是一款我们 tws 耳机的一个限高啊，就是说， 呃，这个限高的话，就说原图图是没有多少，其他的全部是只只引标识啊，或者说那个填充线啊这类的话就是，呃，就是 clear 的 那个短板，那就是平面软件它们的一个一个长处了啊， 好，这是两种的模式那，呃下面呢，我就来讲啊，这个第一种的就说生成工程图，我们自动标注这个需要模板啊，这里如果大家没有模板也无所谓，你就可以手动标注，完了以后我也会手动标注几个给大家看。好， 那我把这个关了，把这个也关了， 我先打开这个啊，打开这个的三 d 新建这里选择绘图。好，这里注意，我这里不要模板，那这样的话我我随便说，大家随便说个名字在这里哈。好，那这一块呢，是我这个我当前 打开的这个的名字啊，打开的这个名字啊，呃，如果我们要你要打开其他的图档啊，来输出功能图的，生成功能图的话，你可以选择浏览打开就可以啊，因为现在的话这个三 d 零件已经打开状态，那 clear 的 话呢？绘它就把绘画当中的零件给要过来了啊。好，这里我要选择使用模板， 所以我这里使用那个啊，金三维的模板，就是我这里金三维的 a 四的模板，并且是用了三视角的啊，大家没有的不要紧，我完了以后我也会那个用我这个做，做完以后我也会用 clear 的 缺失 a 四模板啊，做一次给大家看，快速做一次，那我这里确定， 那这块的话，就说那个跑面，应该说是跑面错误的哈，那个不要紧，那现在的话我把它捋一捋，我把它往这边移一下，这个也移一下， 这个移一下，因为现在的尺寸会比较顶乱，因为它自自动生成的嘛，那这样子我们来那个，呃，选中所有的尺寸，我们选择注视清理尺寸，或者 选中以后按右键清理尺寸，都可以哈，那我选择应用，这个值我先不改， 我要把这个推上去哈，因为我们的画面会比较小。好，那现在初步看的话，也就说这块这块的话是比较，呃，比较那个清爽，那这块呢？会相对来说会比较乱啊，这块会比较乱，那这个样子，那个，呃， 我们先点确定出去，我把这个给移下的，那我们这个角度的尺寸不需要啊， 那有些错误的，它错误的尺寸，那这块尺寸我们也是不需要的啊， 啊，这个尺寸也是不需要的，这个尺寸也是不需要的。好，那把再选中这个，我们再按右键清理尺寸。 应用啊，如果觉得它这两者之间密了一点点哈，那我们可以把这个 七，就是说增量，每一个之间的增量，我们把它摆一下啊。 好，那其他的就我们就确定了啊，其他的我们可以，如果只有一两个的，我们这样把它手动移动一下哈，刚才我只是演演示一下，就是说那个我们可以自动的那种哈，像这个我们也可以删掉这种零的哈，都可以把它移除掉，删除掉， 那这个尺寸也是没用的，那这个尺寸也是没用的。好，那接下来我们就把这个视角，也就是说加上轴，加上中心线，那我选中这个， 选中间这个，那我们选到后面一个 轴，它这里就加上轴了，那应用一下，那我们这里也加上轴，因为这些回转体，那我们这个也加上轴， 应用加上，哎，加上轴应用。确定。 好，那这几个刚才我们打开那画面的话，如果你要想在这个上面显示尺寸的话，你可以在这个上面显示尺寸啊，那 他我们可以看到这里尺寸就来了啊，但有些有些在这上面显示的尺寸的话，那就说这里就把它挪掉了。那像我们这种回转体的话，这个尺寸啊，是必须要在这个在这个上面的啊，才是对的。所以说你要想在哪里找尺寸的话，就说我们选中他，你看你把尺寸，你应用 这里就有尺寸了，是吧？好，那我把它删除了。 好，这里的我来演示一下啊，他们就是二 d 跟三 d 是 同步的，假如说这个 c 角，这个这里是 c 角的尺寸是零点八，那我把它改成零点五， 那我再称一下，注意看这个 c 角是不小了，那我们倒回三 d 看，那我们看下三 d 当中我们测量一下 啊，这个不用测量，那我们打开模型数，打开模型数看一下，这个是不是改成零点五了啊？那我我这里现在我把它改成一点二啊，我再升 这里改成一点二了，那也就是说在这个上面出的话，就是说它的优点就是说它们两者同步，并且我可以在二列当中进行更改啊，进行更改，好，那现在现在我把这个显示为抛抛面啊，那我双击这个矢图，我选择洁面， 我选择 r d 啊， a 洁面，我应用确定好，那这个泡泡面就那这里如果我们要把这个泡面的洁面改下的话，我们我们可以把鼠标先把这个视头放大， 这里一个 b 泡面是错误的，我们把这个 b 泡面给删了哈， 那我要我现在要改这个洁面，如果我们这样选的时候，有时候你会发现很难选中啊，有时候很难选中，比如说你，我们可以放大一点，对到它，如果还是选不中的话，你按下，你按下键盘的 alt 键就选中了啊，按右键属性 或者说属性了以后就出现了一个很长的自动面板，或者说你选中以后双击也是一样可以进来的哈。双击那我们选择间距，因为现在我在做视频的时候哈，这个这个分辨率会有点小，所以我也压一压会比较痛苦，那刚才间距里面 间距我拖动这个我还要压一下，点了间距以后我滚动调，那这个半倍的话就是加密，注意看，那双倍呢，就是减 c 啊，那这里上面我们除了这个以外的话，我们还可以更改它的角度 啊，太痛苦了， 角度下面有零三这任意角度啊，角度我就不去调了，大家可以试。那这里还有限行 那点了限行以后会出现这个，那我们限行的话就说你是要虚线还是双点线等等，我把它改个颜色，我改成这个紫色、粉红色，我应用我确定，你看这限行就改了，是吧？关闭。好，那我这里完成退出。 好，最后我来讲一下我们输出能自动标注尺寸它的前提条件哈。 啊，你看刚才我们还把我的这个框都带进来了，也就说这是我做的模板文件，首先你要有模板文件，还有呢，就是说我这个图档，这个图档必须是在 koal 当中画的，并且你的尺寸是怎么样标注的，它就给你显示什么样的。如果我们导入是 stp 文件的话， 我重新定一下这个我们，你看这也就说我这里面是这样标注的， cral 把我提出的尺寸就这样子的，如果我们是导入 s、 t、 p， 或者说其他的没有无参的文件啊，它就无法生成尺寸的。
34金三维耳机教程
