70度角管道马鞍口怎么下料
粉丝11.3万获赞17.5万
相关视频

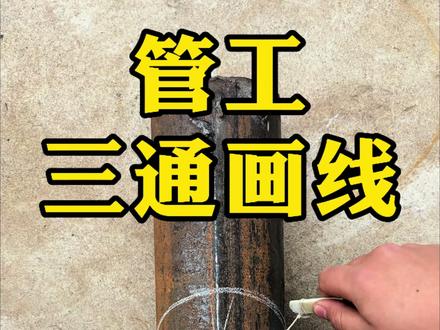

01:20查看AI文稿AI文稿兄弟们好啊，咱们今天看一下如何快速画一个马鞍口。首先咱们先把管子分成一个四等分，哎，这里一条线，两边一条线，之后呢给它贴住这个管子， 然后咱们用一根线绳绑上十笔之后呢咱们直接画线，那么画线的时候线绳多长呢？在哪里开始画呢？咱们看咱们可以 用拐尺给它延伸一下，哎，这里就是划线的那个中心点，找到这个点之后，线绳长度就是由中心点到 侧边点的一个直线距离，咱们给它蹬紧按住之后开始划线 来，咱们看你看画到这之后，他正好就是到另一边的侧边点了，哎，这样就是一个弧度，画完这边之后， 另外一边也是一样的道理，咱们之后给它切割放在上面之后，这就是一个等静马鞍口的快速画法。好管工知识持续分享，感谢观看，谢谢大家！
287奕博管工培训马工

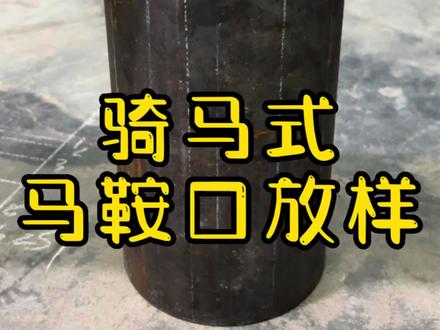

01:02查看AI文稿AI文稿兄弟们好，咱们今天说一下骑马是马鞍口放样的技巧。首先画出母管的外径，记住以外壁为准，然后把管进行十二等分， 量出支撑管的高度尺寸，画出平行线， 把每条线都分别编上编号，然后再测量出每条线的尺寸， 如果管比较厚的话，一定要记住剪掉它的壁厚， 在管上画出十二等分，在管道上 量好尺寸，一定要做好标记，然后把所有的标记点连接起来，现在是切完口的成型效果。管工基础知识每天分享，感谢大家的点赞和关注！
6861旭航管道焊接实体培训中心
00:56查看AI文稿AI文稿今天春老师给大家分享一下如何用线绳快速制作等径马鞍口。我们先把主管和支管的中心线找到，然后在这个线上延伸， 找出来我们的终点，然后做上标记。那么这条线我们取多长呢？我们接下来用到一个公式，外径除三减 b 后，这个外径是一零八， 除以三减 b 后等于四，我们算出来等于三十二，我们就从这到这，给他反一个三十二，我们量出来做上标记，然后我们拿线绳以中心点为起点，然后开始画弧， 另一边也是一样的画弧，然后我们沿线切割，就可以得到一个等径马鞍口，你学会了吗？关注春晓老师，下期接着分享更多的管工小技巧。
26河南电力职培中心
02:33查看AI文稿AI文稿兄弟们，好，咱们今天说一下，你不会计算，也不会放药，如何用土方法做出他的意境。马鞍口，好，这个管径稍微小一点啊，咱就先分成四等份，咱就用眼睛看一下就行了啊，四等份这一个，这一点，然后呢这一点 这一点，然后量他的内壁，量他内壁是多少？看一眼来这个一百一百四十七，然后用这个一百四十七的这个数量他的外壁， 然后看到悬高，悬高是十五，然后呢？刚才这不是分了四等份的吧？用这两侧往下量十五，然后这一侧我们延伸一点， 来多少呢？来十五啊，好，十五 啊，这一车要十五， 这这两侧就是刚才这两侧的时候量他的胃壁， 对，好画线，画线之后往外来一点，待会的时候看的清楚， 这色也是 用铁丝补一个弯，然后从这位置这两侧划线， 咱线现在已经画好了哈，然后这两侧的时候稍微让他匀一下， 然后呢开始下料， 这个料已经下好了啊，兄弟们哈，然后来看一下， 看下这个，这边，这边完全可以啊，兄弟们每天分享管工小知识，感谢大家的点赞和关注。
3.3万旭航管道焊接实体培训中心
06:15查看AI文稿AI文稿来我们看一下啊，切割后的效果，稍微短了一点啊，别的地方没有什么大毛病， 我们讲一下这个口啊，这个直管下来一个弯头朝下，下面打一个马蹄扣，等劲的马蹄扣直接扣上。咱们怎么测量这种管道呢？测量非常简单，就拿一个水平尺就可以了，把这个水平尺立在这个位置啊，立在这位置打上垂直 画一条线，画完这个点以后，咱们量一下这个弯头，把这个弯头找一个平面扣一下，量一下他的底边啊，下面下面咱们看一下啊， 是八十八十八，这个时候呢，咱们从这点往里头返八十八，直接 八十个就完事了，你如果想留焊缝，你就稍微大点的疙瘩，如果你不留焊缝，直接就搞八十八， 咱们给他搁掉的啊。这场呢，如果没有圈口纸，就用这个米尺扣在顶上圈一下，完了画一条线段，我们用这个米尺的时候呢，就将这个米尺吧，转动转动，就这么转动转动， 让他呢这两边的缝隙全部贴严，这边的缝隙与这边的缝隙全部贴严，这样的话啊，你画出来比较准确一些，多余的隔掉，隔掉了以后咱们用这个水平尺放在这个上面，我这个上面有个棱子， 把这个水平尺放在这个上面，管子在上面，像这种在磁铁呢，能干活好干一些，这样我们去测量他到管子 管制最高点这个距离，咱们来看一下四百四百多少？三百三百四十三，我们再减去一个弯头的总高度， 弯头的总高度总高度是九百一百九十五，一百九十五， 减去一百九十五等于一百四十八啊，一百四十八是哪呢？咱们是这个马鞍，这个马鞍的最高点到这个弯头的汉口啊，这上面是弯头 对不对？这是弯头，是从这里到这里的距离啊，是一百四十八。这个时候我们要快速的下马，也就是所说的要量这个管子 内径，内径是九十七，咱们再量外径九十七。在这个管子上先换一点，再量一个九十七啊，量一个九十七，九十五，九十七。到这 来我们看一下，勾到这边，这边看，勾到这边九十七能看见吧？也就是所说的从这里到这里是九十七，咱们量一下他的玄高， 我把这个水瓶尺放在上面啊， 看见了吗？就是这样，咱们再量一下这个玄高，这个玄高是三十一， 看一下全高三十一。好，我们知道全高了，将这个管子啊分成四份，用眼睛看就可以再将这个管子的壁号去掉。 什么是去壁后呢？就去这个位置，去这个位置看见没他的壁后，壁后的垂直点，看见没壁后的垂直线，也就这个位置画两点啊，我这一个手不好，不好拍摄， 我用这个红色的笔描了一下啊，这回大家就能看清了。去壁后就是去这个位置，去掉这个位置，把这个壁后这个点与这个点找到这面的这个点与这面这个点找到，这个时候咱们是不是找到了这里头和这里头， 还有这面，还有这面，咱们找到了这一点以后，上面这一点与下面这一点向里面反一个三十三十几了，三十一应该是对不对？ 从这个点向里反反三十一，下面这个点也向里反三十一，咱们从这个点啊，向这个点画线画线，从这个点向这个点画线，这个你画线呢就稍微均匀一些就行啊， 这个线画完了以后要画到什么效果呢？ 画到咱们站在这个位置看，他是一个圆啊，站在这个位置看，他是一个圆，正好是一个圆管的圆是一个圆虎这个口已经搞完了啊，就是这样 用绞磨机割的，他肯定有多肉的地方，咱们看一下啊，今天还是啊，继续干到七点半啊。嗯，看一下两边还是有点缝，这个鸡儿咱们看见没？这个鸡儿是多肉的，这边这个鸡儿也是多肉的，所以说咱们用绞磨机再磨一下就可以了。 现在是打磨完成了啊，打磨完成咱们看一下这个效果就完全可以了啊。 现在呢我们再测量一下，测量这段管的长度，咱们刚才测量是一百四，一百四十八，也就所说的从这个马鞍口向下反一百四十八， 咱们从这个满口这个位置勾到这个位置向下翻一百四十八 啊，一百四十八，给他圈上打折。我来了啊，我来了， 来我们看一下啊，切割后的效果稍微短了一点啊，别的地方没有什么大毛病，记得关注再走哦。
1.0万孟工智能制造
01:14
02:34
00:54查看AI文稿AI文稿今天给大家分享一个不用计算也能切出马鞍口的一个方法。我们首先拿出一张纸，将圆管放在这张纸上，画圆，将其裁剪下来，然后再折叠两下，使它四等分，再划线， 将这个纸放在圆管上，使这个管子四等分，然后将这四个点延长，再把这个纸放到这些点上，画出要切割的轮廓， 这样就完成了。
241烟台海华铆工管工培训刘
