如何用 c a d 填充六百乘以一百五的木纹砖?今天姜老师来教你。首先啊,我们在命令行输入 h 空格,鼠标左键单击设置, 然后还是选择用户定义类型颜色,设置好之后,那么这个双向我们把它取消间距,比如说我改成六百,然后我们点击指定原点,鼠标左键单击设置新原点,还是在我们的铺贴起始位置,鼠标左键单击, 然后点击拾取点,拾取我们填充的范围,然后空格,接下来我们继续 h 空格,然后点击设置 啊,那么我们间距的话,这一次改成一百五,然后再去点击我们的角度改成一个啊九十度, 那么接下来的话,我们继续点击设置星云点啊,点击起始的铺贴位置,然后点击拾取点,继续拾取我们填充的区域空格,这样就可以了。
粉丝37.7万获赞121.7万

大家好,欢迎来到从零到一学天正建筑,零基础也能学,我会从基础一步步教你,帮你快速掌握天正高效。画好施工图,下面正式进入我们的课程,一根六百高的梁啊, 我们在这个图纸上把这个六百高的梁从中间复制过来, 复制到这里,这就是我们的梁,那同样道理,切到这边的时候也是我们的一个梁啊,到这边的时候也是有一个梁, 好到最右边,这里下面是墙体啊,下面是墙体就不用管它了。然后下面 sky 高架这里又是一个 圈梁啊,地地地面的一个圈梁,然后我们要标出我们这个填充啊,我们 这个楼板,楼板是剖切面,我们要填充一下,我们用 r、 e、 c 先框一个矩形啊, h 填充,然后选择对象,选择这个矩形框,填充啊,就填充好了, 然后删掉多余的线,多余线删掉啊,你其实前面那根线可以不用换了,换习惯就不用换了啊,这两根是一个轴线,轴线可以删掉啊, 然后我们填上名字,这里是客厅,这里是备用餐桌,这里是餐桌,把复制下来, 那这样就是我们的一层的一个抛面图啊,一层抛面图啊,这个抛面图,我们这个地方是客厅,上面是挖空的,这个楼板是没有的,就我们把二层再拷过来, 二层再拷过来, 对吧?他楼板这里是中空的,这有个挖空符号,那就从这个地方, 从这里到这个地方都是没有,都是没有楼板的,那我们这个楼板该只画到这个地方,把这个填充的拉过来,只画到这个地方,然后 然后这根梁的话,可能会在空中会比较影响我们的这个,呃,建筑的一个观感,我们就把它删除了啊, 这就是我们的一个一层啊,标高标注,用标高标注命令输入这个负的零点四五, 这是一层 要搞检查,自动检查选 a 啊,全部修改, 然后到了二层,到了二层就是这里啊,我们这这一刀,再切一刀,这里是窗户,窗户哈,这个是二楼的窗户,也是一个落地窗,大窗啊。那我们就可以直接拷贝,拷贝上去, 我们看下二楼的层高,二楼的层高上面都是三米了, 那我们这里是,我们这里层高一楼靠上也是三米六,那我们用缩小命令 s 啊框选一下,上下移六百,那这就三米啊。 然后这里就是三层的楼板,我们看下三层平面图,一层二层三层三层是有楼板的,对吧?在这里,那我们这个楼板就要把它给画起来,这里就会有楼板,我们这边复制复制楼板,这里过来一直过来, 然后到这条这条轴线这里就可以给他加个结构梁啊, 可以过来,三楼的话,三楼的话整个地面都是有楼板,那我们就整个地面楼板都给它挂起来, 就到这里,嗯,然后梁的话它的轴网没有变啊,柱子也不会变,所以这跟梁的话上下是一样的 啊。这是我们二层中空,然后这里这个地方稍微注意一下二层,这里它是一个一百厚的墙体,嗯,这里有个墙,爬下来 复制一个一百二,嗯,然后用打断命令啊,现行打断命令。 br br br 然后从这里点线,这里切断,中间这一段切断,同样道理。 br 切断 啊,像这这个就我们的墙体,墙体墙体,然后我们要换成一个图层啊,用这个 w a l 英文墙,墙的意思啊,颜色它是灰色的,然后到了这边 二层,到了这边,这里是个墙体,这里是个卧室,客厅冲空这两个字卡下来啊,放在我们二层,但是客厅冲空,然后我们字体用同样字体 m a 刷一下格式刷,然后这边墙体跟一楼墙是一样的, 然后烤上去,长了以后就缩小。好,这就是我们的二层,二层的一个封面, 然后到了三层啊,我们把三层平面烤进来, 用同一个点对齐啊,然后四层 四五六都考进来吧啊啊,用一根辅助线 x l x l 按个 v, 这就是垂直辅助线啊,这个经常用到对轴号,我们就可以快速对齐, 然后删掉辅助键,然后我们一层已经画好,二层已经画好,这两层可以删除了啊,我把这一层移上,按 f 八啊,不按 f 八他会左右移动,按 f 八的话他会 x y 轴锁定啊, f 八移动三层这里切一刀啊,这里也是窗, 看一下我们立面图,一二三,这里是个大窗,那我们就把下面这一层卡上来, 大窗中间什么都没有啊,中间这里什么都没有,然后这里有堵墙,然后这里这里有一根梁,这里有根梁啊,好,我们把这里这直接就可以卡上去了, 然后楼板我们也先考上去啊,这就是我们的 三层啊,一二三标高检查全部修改,就我们三层,三层要把名称放进去,客厅餐桌 放在地面啊,放在楼板,这些字都是放在楼板上面,不要飘在空中啊,制图规范这个要求 啊,这是我们的三层,那三层画好了也可以不要了,然后稍微注意一下,就是说我们画图的时候,呃,像这边我们这一刀切开了以后,往上看的时候, 往上看的时候啊,我们正常都会看到柜子,看到这堵墙,哎,还有这个门,这个门都能看到,这个门洞也能看到啊。嗯,等你画熟练以后,然后到时候这就画立面一样,然后把它给画起来啊,就像这里这里这个门洞,我们要门洞要表示一下啊, 这是次要的内容啊, 是个门洞,门洞, 看,这里有个酒柜啊,酒柜,这里是柱子, 那柜子就是从这边过来复制到这里是柜子,到这里是墙墙门门啊,延长命令, e x。 啊,这里是个酒柜,酒柜的立面啊,酒柜的立面, 嗯,我们图纸上可以不用画啊,建筑图纸上可以不用画,装修图纸的话他要去画了,包括这个酒柜台面,嗯,比如说是九百高或多少高,中间是空的,然后上面是柜子,上面是两排柜子之类。 快速标一下今天的内容就到这里,点赞关注,下节课继续干货。想学什么?评论区留言,我们下期见。

全部填充一次填充, 这里填充要是出错了,到时候炸开重新填一下啊。 填充 也可以不炸开,我们分批次填充, 先把图层设置。对啊, 单独填一下, 然后砖墙填充一下。砖墙的填充样式,普通砖啊, 这里也有一个窗台,跟这个一样,窗台梁这边要加一下,窗台梁 快速填充下。 嗯,然后我们开始标楼梯尺寸了, 一层的层高三米六,二层三四一二三四五啊, 然后复制一个,然后这个是标这个楼梯梯段的高度,从这个正负零到这里标高, 然后这个标高也要加一下 啊,这边标高也要加一下啊, 标高检查。嗯,全部改一下, 一二三四 格式,刷刷一下 移动啊,然后把我们半载休息平台的 尺寸多少个踏步啊?标一下。我们一个踏步是一百五,一米八的话就是十二个踏步啊,一百五乘以十二等于一米八,计算机看一下啊,一百五乘以十二,一米八 这个数字这样复制进来,这个是一百五乘以十个踏步是等于, 然后镜像一整一个尺寸过去, 这有个室外室外字挡住了,就整理一下啊。室外这是一层 e f, 标记是二 f, 三 f 四 f 固定 复制到右边。嗯,然后这边我们也可以给它加个尺寸, 这里也可以加个尺寸啊, 这个地方是电梯机坑, 然后把我们的轴号加上啊,轴号 轴号加上, 然后切断尺寸,加上 这段尺寸这一段,这一段是从这里开始算, 两百六乘以这段二三四零 乘以九,这段是一样一样,一样一样,我们就不标了,然后顶层的 栏杆扶手高度标一下,标准层灯标一下。嗯,那这样我们这个楼梯也会用字母啊, a 杠 a 抛面图,楼梯间 a 杠 a, 后面图就画好了,然后接着就是套图框,就跟我们原先一样啊,图框套起来就可以了, 因为它是一比五十的图啊,我们这个是一比一百的,我们要重新套个一比五十的图框加入图框,我们还是用 a 三,这里选择一比五十插入图框。 那我们外图框大小就这么大啊,然后用公司的图框套进去, 放大缩小, a l 对 齐缩放好。 所以今天的内容就到这里,点赞关注,下节课继续干货!想学什么?评论区留言,我们下期见!

打开电灯之后,如何调试一个比较好好画图的一个界面?我们现在鼠标的是这个光标,如何给它调大一点,后面好画图便于我们。 好,我们输入第一种方式,输入 o p。 好, 打开这个一个选项的菜单栏,那么你们不输入这个,还可以通过点击这里,这里有个选项按钮。好,打开之后我们需要调几个东西,第一个是我们的一个打开和保存, 我们这个自动保存,大家要设置在三分钟保存一次,避免大家文件丢失,画了图,比如说你画着突然软件崩掉了,那么你就少画一些,是吧?那就可以找回自动保存的一个 文件,就避免这样的情况出现。好,下一步我们就打开绘图界面,把自动捕捉标记大小给他调到最大。 好,我们再到选择集也是一样的,调到最大,方便我们后面选择,我们再看一下显示这里,最后调一下显示实时光标的大小也是调到最大。好吧,好,我们点击应用,再点击确定。 好,我们再点进来看一下。好,现在我们的实时光标就变成这样了,这就便于我们画图。好啊,我们这节课就讲完了,感谢大家观看。

大家好,欢迎来到从零到一学天正建筑,零基础也能学,我会从基础一步步教你,帮你快速掌握天正高效。画好施工图下面正式进入我们的课程。 大概画一下啊,这是大概, 我们后期画的话画的稍微整齐一点,然后这里是凹进去的一个柜子下面这里是比如说做鞋柜啊,做什么的啊?横档, 然后刚才这里是卫生间的一个门洞啊,这里是一个,到这边的话是一个门,门的话是两米一高,我们这个的话是两米四以下,来三百, 然后对门的开启方向画一下啊,然后这部分是次要内容,次要内容的话我们一般是打印的时候就会把它给打的细一点或者淡一点,我们一般用这个八号色, 八号色到时候打印的时候把它稍微设置一下,打淡一点啊,这就是我们的三层,三层画好以后这层可以删掉了啊,然后把房子往上移 啊,到了四层,四层,这里是个露台啊,这里是个墙体,这是个栏杆啊,那在这里就是一个露台,卧室和卧室啊, 然后我们这里露台的话是做的这个栏杆啊,我们可以拷贝一下, 想象一下这个栏杆从中间切了一刀的样子啊, 这里是铝合金,我们有个巨型啊,然后铝合金大概三个厚到四个厚,用偏心命令偏心进来, 嗯,上面这个铝合金也是一样,然后这个上面这里是扶手 删除,然后铝合金中间,这里是玻璃啊, 玻璃大概是十二个厚啊,十二个厚往后一点好,正常情况下这个玻璃它是嵌在这个扶手栏杆里的啊,它这里是扶手栏杆,这里会有个凹槽, 这个这个细节是非常细啊,我们 土建是可以不用去画这个东西啊,就是大家稍微了解一下,这个玻璃是插在这个凹槽里面,下面也是同样道理,那我们近看一下, 然后这个是眼睛看到的,这个是铺面啊,然后我们这边的话,就是下雨天的话,为了防止这个雨水从这个边缘流下去啊,我们这里会做一个混凝土的一个翻边,大概会做一百一百五十高啊, 然后这里填充一下,我是高,然后划过来,然后这里是卧室的一堵墙,嗯,我们再对应一下,这是堵墙,画下来 一堵墙啊,这里也有一堵小墙, 这里也是一堵墙, 然后我们层高是三米,我们把楼板结构板复制上去三米, 然后裁剪掉多余的线段, 然后把我们的这层画好了,这层也可以删掉了啊,四层。然后这里这里墙在这里啊,我们这个梁要稍微给它对齐一下, 这里也试一下啊,这里画一个墙就好了,这个墙两百四,我们是两百啊,两百厚的墙,那这个露台上面是没有楼板,我们这个楼板移过来 啊,这层我们就画好了,然后到了屋面层, 屋面层啊,这里就是我们的栏杆扶手啊,同样同样的,我们也是跟这里是一样的,把它复制一下,栏杆扶手 露台露台,这里也是栏杆扶手 复制一下过来啊,那这样我们这里也画好了,然后这个这个面是看到的一个面啊,我们也把它表示一下, 看到的这个面就是我们正立面,正立面已经画到了这一层,那就是这个这个东西啊,直接从这个层高这里拷贝过来, 它是层高位置和外墙的焦点,这个位置啊, 啊,这里是个门洞,这里是个门 啊,这里是洗衣台啊,洗衣台可以不用换啊,这个门要表示一下门高,我们大概是两米一高。 好,这样我们的一个 这样的一个立面图大致就完成了啊,这里应该还有几个窗户啊,这个窗户呢是在这里的几个窗户啊,这个图上还没有表达的,画漏了。嗯,就是立面图下面这里几个窗啊, 不然的话这面墙太白了,不好看啊。 啊,会是这样,然后把我们的尺寸层高这些标记起来啊,这个尺寸标记的跟这个立面标记是同样的方法,我们就直接复制过来 复制旋转哈。欧,好选择对齐啊,打断 br 命令打断一下,然后室外一层二层三层四层屋面,楼梯间屋面啊, 然后这边再进行过来, 好把我们下面这个轴号啊,轴号就这个轴号复制下来,复制下来我们只用单色轴号,跟这个立面图一样的,然后我们这边就右键选择隐藏轴号, 轴号引线啊,然后把这几个轴框选要隐藏的,它这个轴线移上来,然后要给他一个图名, 因为它这个是剖切符号,这是一啊,我们就叫它一杠一剖面图,一杠一剖面图。 好了,今天我们这个剖面图就很简单的就画到了这里,然后像你要画十几二十层的话,那种高层住宅啊,也是跟我们上次讲的那个画立面一样,可以做成一个块啊,相同的楼层就做成一个块 啊,然后复制上去就可以了,非常的简单啊。今天这节课就到这里,今天的内容就到这里,点赞关注,下节课继续干货!想学什么?评论区留言,我们下期见!

大家好,欢迎来到从零到一学天正建筑,零基础也能学,我会从基础一步步教你,帮你快速掌握天正高效画好施工图,下面正式进入我们的课程,记得同样道理,你想把这些家具打印的是细线, 嗯,或者是淡线,我们可以重新设置一下,找一下这个家具的图层,家具设置八号色,嗯, 我找到八号色,然后淡显百分之八十,用最细的线啊,这里我们可以写的明显点就三十吧啊,然后预览一下,你看这个家具是不是就变得很淡 这些,然后我们再来批量打图啊,设置好以后,我们用上次提供给你们的批量打印选择啊,图框我们直接选中我们自己的图框 啊,一二三四五六七八九,检查一下图纸啊,墙体加粗,其他细线,家具是灰色淡线啊, 这样我们图纸就打出来了,然后这边输出的时候,格式你可以自己去选,然后一般是打 pdf, 然后合并,合并成一个 pdf, 然后保存,保存位置在桌面,然后打印打印到桌面, 这样我们的图纸就很正规的一个输出了啊。 然后最后我们来回顾一下我们前面几节课啊用到的命令啊,绘制轴网, 绘制轴网,我们画平面图的时候用到了绘制轴网啊,快捷键啊,像我的快捷键,我就取两个绘轴啊,绘制轴网,我就写个绘轴, 就是这个绘加这个轴声母啊,绘轴绘墙墙体是经常用的,经常用的我就取一个字母啊, 就是 q, 墙墙插入门窗,门窗呢是,呃,英文是 windows 啊, windows 我 们就是 w 也是经常用的,然后单行文字,这个就是鼠标右键直接自己添加单行文字就好了啊,然后主点标注, 我设置的快捷键是左点啊,左点左点,我看设置是左标啊,左标 z b 坐标,标高标注啊,标高标注我是没有改,因为一般是 你们也可以修改一下啊,标高 bg 可以 改成 bg, 标高检查你就是,呃,这个用的不是很经常,我还是保持四个快四个字母。标高检查,标高检查, 你们要追求画图极致的话,你可以把它修改一下,就修改的命令,不要跟其他命令重复,重复以后它就失效了啊。 然后下面是多段线,多段线我们是经常用的 pr 啊,呃,直线是 l, 裁剪是 tr, 打断是 br 啊,打断打断这个命令我们可以 用输入 b r 线条可以打断啊,我们先画画了墙体,比如说墙体啊,我们这个墙体也可以打断,用 b r 也可以打完尺寸也可以打断啊,这是万能打断。延长是 e x, 复制经常用的,我把它设置成了 c, 把那个圆的命令设成了 c, 哎, c c 啊,平分线段啊,这个用的不是很多, d i v 保持圆线不动,填充命令是 h 啊,然后删除命令是,呃,那个 delete 啊, d e r 作快命令是 b 啊。最后根据我们这种画图的,呃,用到的命令我们也可以看出我们画图的一个顺序啊。首先就是说绘绘制成这个平面图的一个轴网啊,首先是绘制成平面图的一个轴网 啊,轴网绘制好了以后我们就要绘制墙体,墙体好了以后我们就可以分成把那个插入门,插入窗啊,也可以把房间的名称标一下啊,标好了以后,然后我们 后面再去把那个房间的尺寸啊,房间室内外的高差啊这些都给它标记一下。那画图的顺序基本上就是这样,要从这里到这里可以同步啊, 表格标注,然后面呢就是添加图名, 添加图框,设置打印啊,这就是我们一个标准的绘图 绘图的一个顺序啊,然后这些就是 p l 线,这是 c a d 常用命令,这是我们呃画立面图,封面图,还有其他图纸常用的一些命令哈。最后, 呃,最后再讲一下这个,呃,就是这个顺序 也不一定是这样啊,就是绘制不一定要先画了轴网再画墙体啊。假设别人给了你一个图片啊,是用单线条描起来的啊,比如说我们单线条描起来啊,他说这里是一个房间, 打个比方啊,打个比方 随便画一个啊,像我们的宿舍楼啊, 宿舍楼的话就是这里会是放一部楼梯啊,这里放一部楼梯, 那其他就都是其他都是那个房间啊,其他都是宿舍一间一间一间的啊,学校的宿舍一样的。然后我们只用这样快速的把它给画出来 啊,用炸开命令炸一下,把它换到一个图层,换到轴号的图层, dot 一 这里面啊,然后我们这个墙体这边有一个单线变强的命令啊, 单线变强点击一下,设置一下,外宽一百,内宽一百啊,内墙全部是用两百高,两百宽啊,高度自己去,根据实际项目,宿舍的话三米六就选三米六,底标高零材料 自己选一下啊啊,一般就是转到啊,然后我们选择这个单线变强啊,保留基线也可以不保留啊,我们框选一下右键啊,它自动墙体就加好了 啊,这也可以快速的画墙啊,就不用我们前面那么麻烦了啊,这也是个小技巧啊。今天的总结课就到这里,感谢大家的观看,今天的内容就到这里点赞关注,下节课继续干货!想学什么,评论区留言,我们下期见!

大家好,欢迎来到从零到一学天正建筑,零基础也能学,我会从基础一步步教你,帮你快速掌握天正,高效画好施工图,下面正式进入我们的课程。 大家好,前两节课我们已经学习了平面图还有立面图的一个画法,今天我来教大家画一下建筑的剖面图。什么是建筑的剖面图呢?建筑的剖面图就相当于是把房子竖着切一刀,看里面的骨架和层次。 送一个最简单的比喻来比喻一下啊,就是你买了一个千层蛋糕,你只看表面,你是不知道里面有几层奶油,几层蛋糕,几层水果,几层果酱啊你,但是你从中间切了一刀 啊,从上往下切了一刀,然后你看侧面的时候,你就能看到里面有几层,每一层有多高,他都是怎么叠的,一眼就可以看清楚,我们这个房子也是一样的哈,我们剖面图就是把房子从上 刀下切一刀,看层高有多高,楼板在哪里,楼梯怎么爬,墙有多厚,窗户开了多高,屋顶大概是什么样子,我们都可以看得清清楚楚啊。下面我就给教一下大家怎么画这个剖面图啊。 画剖面图之前呢,我们要先标出我们剖面的画剖面图的一个位置,就是说像你这样一个房子,对吧?你可以这样切,一刀,也可以这样切,一刀,也可以这样切,一刀, 也可以这样切,对吧?啊?设置可以这样切切切,对吧?你要看你画哪个位置的剖面图啊,然后一般情况下我们是要画这个,呃,层高比较复杂的,层高比较复杂或者空间比较复杂的一个空间的, 正常情况下我们选的是空间比较复杂,层高不一样的地方啊。嗯,就像我们这个客厅,客厅他是一二层通高的,这里是挖空的,那我们一般就会选择这个地方做一个剖面图, 就在一楼,就在同样的位置,就是在这个位置啊,就是你这一刀切下去以后,你后面的每层都是在相应的相同的位置。我们建筑上是用一个符号叫做剖切符号 啊,就是从这里切过来一刀, 嗯,然后这个数字,这个数字在上面,那么我们就是这里切了一刀,下面不要,然后把房子再看那个房子的侧面啊。然后我们 图纸上的话,他是每层只用表达一层的剖切位置的话,只用表达一层的这个位置在哪里就可以了。楼上的话基本上是同样的 同样的位置啊,但是我们一般是不表,这个破解符号是不放在其他楼层的啊,为了画图方便的话,我们先放下其他楼层,到最后出图的时候我们把它删掉。嗯嗯,都是这个点, 嗯,这里就没有切到房子,就看到了这这一块的立面, 那我们从一层一层一层开始画啊,这就跟画立面跟画立面差不多,但是也有些区别啊。 图纸上移,我们先画出一层的地平线啊,层高线是一层是三米六,室内外高差是四百五啊,外面这有个三个台阶啊, 然后他就从这里切了一刀,切下来,切了一刀以后,我们下面部分就是看不到的,我们为了方便看图,我们下面这里我给他打个填充啊。 好,下面这部分看不到了,那我们先切到这里,第一刀看到是我们的窗户啊,窗户,我们的窗户侧面这里画条线 窗户,然后这里这里切到的,这里是楼板下有一条梁啊,因为这里有根柱,柱子跟这边这根梁上面有根,跟这根梁有一个搭界啊,然后这里也是有一根 柱子,这里是墙体,这里是墙体,这里这两个位置是梁, 用左点标注,把这个层高大概标一下, 然后我们到这个窗户的时候,我们想象一下啊,就是你画一层的时候,这个这个 c 到 a 这个面,你这个窗户画的是多高啊?在什么位置?我们这里 c 到 a 啊, 把它复制过来, 把轴线对齐啊,轴线对齐 一层,我们找到立面图的一层,立面图的一层在这里啊,它的一层它是一个从这四百五,它是一个落地窗啊,落地窗,然后它这个梁高是六百啊,这里是二层, 这是二层,那它是一个落地窗,那我们这个窗户量高六百六往下走,对吧? 那这就我们结构梁的一个棚面,然后窗户是,嗯,竖下来的落地的啊,我们可以把它切掉, 然后首先画一根状线啊,然后我们要这里窗户的抛面图的话,我们是跟那个平面图一样,是用四根线表示啊, 我们把这个线平均分成四份,用命令 b i b 空格选择对向 输入,如果有四根线的话,他是分了三块啊,就分了三个线段输入三 啊,那我们这根线这里就有分了三,一段、两段,三段就分了三段,然后我们复制这个复制过来啊,这就是我们的窗户,然后我们把这个点删除, 然后选择我们的窗,把它图层放到窗户这一层,好落地窗,然后这里是我们的客厅, 客厅字样标上去啊,然后这也到了我们的室外,室外啊,像我们一层四百五十高, 我们像我们农村建房的话,一般没有地下室啊,然后我们这里就是地基,地基的话下面就是混凝土浇上来的啊,四边的话是混凝土浇上来的啊, 看这是混凝土梁,然后其他里面,这里就是用里面这些,就是用那个回填土, 下面是地基夯实,下面用地基夯实,然后是做防水层,嗯,然后再做垫层,然后再做面层,再做装修层,做到上面啊,我们画抛面做的时候是简单点,不像画墙图,然后我们量的话,我们要给他一个填充 啊,我们如果是一比一百画图的话,我们就用这个实体填充,这个就表示一个结构啊,包括这个也是啊,这是一个结构, 然后那我们 a 轴上的, a 轴上的这一这一刀啊,后面图这一刀就画好了,然后我们这一刀相当于 画到了这个位置啊,画到了这个位置,嗯,这一道还要继续往这边画啊, 然后我们地面,地面,地面,这里可以,正常情况下是会给他加粗一下啊,加粗一下,我们一般是往下走,走五十, 然后往下移五十,把这根线 ctrl 加一啊,把它全区宽度设成一百啊,这表示我们的一个地面, 然后这一刀切到这里来以后, 然后我们再往这边切,再往这边切,切到的是我一一层的话,就切到我们的这个地面,就切到这个位置啊,切到了这个位置, 然后楼上的话,二楼楼板的话,他切到的就是我们这个位置,然后这部分就是我们的一个楼板啊,楼板我们就是,呃,相当于, 相当于这块板啊,这块板,然后我们给他切一刀,他就是一个长方形啊,这块板的厚度一般是一百到一百二啊,我们这边取一百一百厚啊,一百厚啊, 删除,然后我们这一刀再继续往这边切,切切切切好,切到这里,切到这里,这里,今天的内容就到这里,点赞关注,下节课继续干货!想学什么?评论区留言,我们下期见。

接前面我们已经将已经教大家这些建筑平面和门窗的一个布置,这一讲,我们开始这个楼梯,我们先将这个楼梯间的多余构建给删除,门窗这些给删除,这个楼梯间的我们看一下他的六米三的一个进深 开间三米九,我们一般考虑,我们来来试一下,一般我们的楼梯有哪几部分?这个是他的一个休息平台,两边就是楼梯了, 我们先来做一个初步的一个认识一下,我们借助这个图来双跑楼梯,我们来对照着看一下,这里是休息平台,这边就是一个上和一个下下的一个梯步的一个 楼梯板,我们可以来看一下。首先这个梯井的宽度,我们有时候基本上取到了一个一百的,一百的一个宽度,这个楼梯我们取到了一个一百, 取到一百之后我们来量一下它的径还剩多少,它的径宽这个时候还剩下三米六零,它的墙体写的一百二的吗?一百二的 二百四,抢起,这样也不管了,这里删除一下,这里我们先对照着先放进去,我们就先确定一下它的宽度,我们看,嗯,来初步设计一下,啊,三米六啊三米六,我们为了考虑两边的这个 楼梯可以取一下整,我们这里将它放大到个十六,一米一百一百六,把它中间的踢紧的宽度放到一百六,我们来看紧宽,我们取一百六,我们的外边的这两边的踢板就可以取整了, 这边的踢板就可以去整了。这个楼梯间宽度,我们取到的是他的这个三九零零梯段宽,我们这个应该怎么计算?梯段宽就是三九三九零零,减掉一个一百六,再减一个二百四, 那这是什么意思?我们将这个踢紧扣除掉,是不是接下来再把两边的墙体扣除掉,扣除之后他的一个宽度就应该是多少了,三九零零减幺六零,再减二四零,最后还剩的三点五,三点五再除以二, 除以二的就是幺七五零的一个宽度了,这提档宽就是幺七五零,你看他这个是他这里取的比较宽,这里幺七五零,再加上他这个取的提档宽是取近的了,近我们就不用减二百四了, 就是三九零零,减掉他的一个幺六零,再除以二就行了,幺八七零这种幺八七零。我们再来看这个时候他的一个宽度,就是那一百二中间的提紧宽 幺六零,这里我们是为了两边取一下整,我们来看一下他的整,这个时候就是这个幺七五零。接下来就是这个平台的他的一个铺面布置,我们可以来看一下 层高,我们第一层的层高,我们基本上取个三点六米,这个楼梯布置是比较麻烦的,你要考虑很多东西啊。这个高度我们基本上三六零零取一半,我们就是幺八零零这个位置, 我们换个图层,换个能好看清一点。这个踢面的高我们基本上取到一百五踏步的宽二百八。这个大家参考房屋建筑学里面的东西来 进行布置,这个时候我们先将它的剖面给剖出来,这里是这个时候基本上就满足了,满足我们接下来来量一下它的宽度,这里上去它的这一个宽是三零八零,我们接下来可以数一下 他的一个踏步高,我们幺五零踏步宽是二八零,跑速我们是十二级,他这楼梯高三米六二十四,这下就可以了,我们来对应一下,这里我们来数一下,这个是一二三四五六七八 九十十一十二级,这里是十二级。踏步,这里要对应一下,我们在计算的时候取一半,如果是等高,我们直接取一半, 这一段是幺八零,去这两个的一半就是层高的一半来进行幺八零零,我们再除以他的一个踏步的平面的高度,就是一个一百五十,是这种来的,这种就可以算出了他的一个这个所需要的一个级数就是幺八零零,除以幺五零就等于十二级,这种就可以算出来了。 接下来就是一个平面的问题,平面的问题,我们这个休息平台他的宽度是要怎么宽?休息平台的宽度一,他在房屋建筑学里面,他是要么这个平台的平台的宽度,我来标一下 这个位置的宽度把这个楼梯的宽度,这里的宽度是要大于等于的啊,这个我们设计一下,这里就是一个幺 看幺七五零,幺七五零,我们到平面里面来看哦,所以他的平台至少是要在这个位置,我们再来看一下他的净身是六米三,这里的宽度 就是从这根轴线到这根轴线的一个宽度啊,这宽度的话是六米三,这个时候我们再来设计幺七五零,这里还剩的一个 幺七四零哦,幺四七零,这里是到中轴线不,我们要尽量满足这边,因为楼梯这里开口可以借助一部分走廊的面积,所以这边的可以小一点 啊,这边就可以相应的大一点幺七五零,我们这边取个一米八,把平台宽度取个一米八,我看平台宽,他这个平台宽度幺八零零,这个时候, 这个时候他剩下的一个镜框是一个幺六八零的一个镜框,这个上我们基本上就能满足了,这一部分的实际就不用管了,因为他可以和这个走廊作为一个通用的。是这个问题, 因为他的这个 t 图和我这个 t 图是不怎么匹配的,所以这里如果是你一个版本,他这里会一个自动隐藏掉的自动扣除掉,他这里也没有自动扣除,我们就不用管。楼梯的布置就是这种, 首先就是底层,你要确定往哪边上是这个问题,在这个软件里面他都有一个上楼的一个位置,还有一个首层和顶层,比如说我们在首层左边上,他就是这个位置的一个样子,当然是如果是顶层这个地方,在顶层我们停了这个楼梯的位置,对应着自己的楼层来就行了。 这个就是楼梯的一个布置,主要是要参考着他的一个铺面来进行设计,这个楼梯是比较麻烦的,楼梯,你要参考着他的铺面来进行设计,这个麻烦的点就在这里,其他的就没什么地方了,其他的就按照这房屋建筑学的要求来就行了。好,谢谢大家。

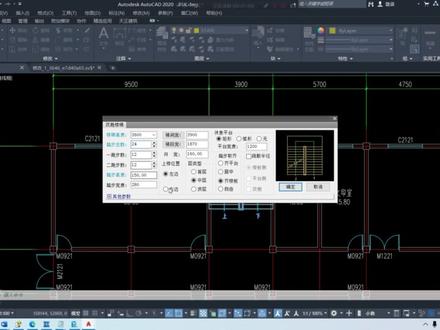

大家好,通过前面的学习,我们已经会制了频力剖啊,然后前面还有两节总结课,就讲的是频力剖的常用的一些命令 啊,把它练熟了以后,画图速度就会很快,而且前面用到的命令都把它设置成快捷键,哎,用到熟练为止。嗯,然后今天啊教大家画的是一个楼梯的一个大样图啊,楼梯大样图,嗯, 我们这个民房的楼梯,他是一个双跑楼梯啊,我们画大样图的时候,我们需要先画这个平面,再画铺面啊,详图,楼梯的详图,平面图的话,我们画的话,一般情况下是在这个原始的这个图纸上面先把这个平面先画到位啊, 然后我们调整一下,一楼层高,我们那时候设置的是三米六,三米六二十四个踏步,一百五高,两百六宽, 嗯,正常情况下,我们户内的踏步的话尽量不要超过一百六十五,太高的话走起来不舒服。然后踏步宽度的话,我们大概是在两百六到三百之间啊,两百六到三百之间这个幅度去去 设置会比较舒服一点。然后楼梯间宽度,楼梯间宽度他指的就是这个地方到这个地方的一个宽度啊,然后梯段宽度,梯段宽度他指的就是,呃, 楼梯扶手线到这边墙体这根尺寸啊,然后我们中间嘛,一般是踢紧的话,一般会做到一百 一百,然后我们梯段宽大概就他自动会算出来是一一三零。然后休息平台的话,我们正常是做一米二啊,一米二,呃,现在这边是矩形,我们这边就设置成矩形,然后疏散半径可以加一个啊, 就宽下我们的疏散半径,然后上楼位置,这这里有个左边,那他就在这个这边上,如果换到右边去,他这个楼梯就会变到右边去啊,我们现在是设置在左边,我们把它设置在左边 左边上,然后我们,嗯,画首层的时候先设置到中间层 去画它啊,中间层的话我们点它的话,我们会发现会发现一些问题,我们可以调整一下,像这个休息平台这根线,它就插入到了我们这个墙体里面去,这个就错了,我们就需要把它用移动命令把它移回来啊,然后跟这个墙体线齐平啊, 然后包括这里墙角会漏出来了,我们这个肯定就是要把它拉平啊, 然后调整好,然后再把它改成首层,也是在首层的啊,然后踏步齐平。举棋,这个我们一般是棋楼板啊,也有棋这个平台啊,都有啊, 然后我们这里还有其他参数啊,参其他参数就扶手高度九百,扶手宽度六十,这是默认的。然后扶手距边,扶手距边呢?就是,呃,这个,这个扶手距离这个墙边大概有多少距离啊? 好,这边是这边是通过设置看,根据你自己的需要,然后去设置有外侧扶手啊、内侧栏杆啊什么之类的啊,正常情况下我们只用设置上面这一页就可以了,设置好, 然后点击确定,然后这个就是我们一层的一层的一个大样图,我们就要用,用到一个命令,嗯, 图形用一个命令,图形切割啊,然后我们把我们这个楼梯这个范围切下来啊, 这个门到这个地方到这个窗这里啊,这是一个完整的接过来啊,然后我们要加上一个折断线,折断线命令是加折断线, 加折断线。嗯,好,这里一个折断线,这里一个折断线。 好,这根线可以留着,也可以不留啊,这是 然后我们要把它设置成,因为我们画图是一比五十的,要把它设成一比五十的,在楼梯大样,然后还有它的轴号和轴线要拷过来啊,这个是轴号 啊,轴线这里也。轴线这里没提现啊,我们就暂时先不不考虑啊,把这个拷过来, 然后这个也变成一比五十, 然后尺寸线打断,这里打断一下,这里打断一下。下面不要,我们就只要这一块,然后多余的轴号,我们要用轴号隐藏 轴号引线哈,我的快捷键轴引。嗯,在这里选一下,这里选一下, 这样就可以了,然后这个移动命令移过来啊,这里手影再重新影一下,这个一和三,一和三,轴要放到这里来, 然后,嗯,轴线要补一下啊,我们有个强伸轴网,用强伸轴网 选区,要伸轴的墙,这样我们的轴网就出现了。那我去掉多余的轴线,这个是多余的轴线,我们稍微修整一下, 修正一下我们的轴线啊,然后标注我们的楼梯间尺寸啊,它是从这是第一步, 第一步去墙的位置,然后这里又可以改成中间层啊, 然后这里标一下,然后我们这个地方的话,他是要标这个楼梯一共有多少步啊?我们一步是用 ctrl 加,用打开一下计算机啊, ctrl 加八, 这是二八六零,除以两百六,我们就十一步,他这一下就标成两百六十,宽乘以十一步等等于二八六零, 那我们这个尺寸就标好了,然后标一个总尺寸啊,这个休息平台尺尺寸, 嗯,然后这里的话就标我们梯段宽,嗯, 还有踢紧,踢紧一百,踢断一一三零,这面墙半墙后一百二。最早我们画墙体是两百的啊,后来甲方他说是是用二四零的墙,那我们后来就改成了两百四 啊。这边尺寸跟这边是一样的,我们就直接镜像一下, m i 镜像一下,这边 s 拉一下,嗯,然后 然后这里我们改成首层,嗯,首层这个尺寸就是首层的这段楼梯间的尺寸啊,然后这里是有个楼梯间,是往下走,走到卫生间里去的,然后我们这里把它给对齐一下,画个辅助线, 然后我们标一下这段尺寸,几百八, 七百八,是三步啊,就是两百六乘以三等于七百八, 这样 图名标注, 那是 楼梯间一层平面图比例一比五十,嗯,然后用同样的方法,嗯,二层,二层再演示一下啊,二层啊,再是图形切割,然后把它切过来。 今天的内容就到这里,点赞关注,下节课继续干货。想学什么?评论区留言,我们下期见。

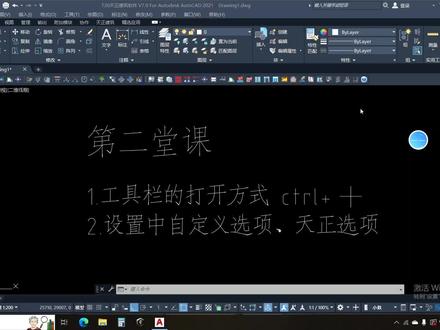

各位老爷大家好,我们进行第二堂课程,这堂课程呢我们主要是讲两个部分, 第一个部分是关于工具栏打开方式,很多小伙伴刚安装完天秤 cd, 他左边这个工具栏是没有的,然后找了很多也找不到这个在哪里打开,其实这个很简单,咱按住键盘上的 ctrl 加键,他就备用门打开啊,然后调整一下他的位置就可以了。 这工具栏很重要,它里面包含了天真这些所有功能。我们先看第一个设置,设置中这个第一个是自定义选项,界面选项中最处 常用的还是快捷键和工具条,两个快捷键中这个一键快捷是对图层进行操作,还是很方便的呀。 那我们再进行第二项填充选项,填充选项是一个比较重要的,特别是对于画属单位和标注单位,这个是最重要的一点,一般画 那种比较大的地形图时是用 me 为单位。第二部分是一个加粗填充的功能, 加速填充主要是针对的是墙体和柱子,其实这点的话,我们在墙体中他自己会填充的。我给大家演示一下,我们先画一个墙体, 这边有一个它的是否填充,我们画下来它自动会填充的,然后我们更换一种材料,要换成砖,它会自动给我们填充写的, 我们也可以不用这种填充,直接画下来也就可以。好了,今天的 cad 小课堂就到此结束了,下节课再见哦。

好,伸出去的话转弯的地方会平缓一点, 然后我们这个梁,楼梯梁啊,梁,梁高,一般大概的是四百啊,宽度大概两百,这样我们梁高也出来了,这个就是一楼到二楼的楼梯啊,我们点一下平面图 啊,这样就出来了,然后我们再画二楼到三楼啊, 同样道具上提取提取二楼,我们二楼、三楼、四楼是一样的,我们取个标准层,因为这层是参数已经改过的啊,这层参数这个楼梯少了两个,就不不能以这个楼梯 一维参数来提取了,我们要以楼上的提取,然后楼上一米五,嗯,楼梯是从这个地方往上接啊,往上接,这是二层、三层、四层, 然后是五层啊,现在数下,一层、二层、三层、四层、五层啊,这样子就对了,五层, 然后我们是左边的平台是一样大的啊,左边的平台是一样大的,那我们把这个左边平台全部移过来, 然后这里是二层,这里是二层,位置把它移准, 然后我们这里梁,这根梁等于是,呃,这根梁伸过去会把楼梯绊倒,所以我们的梁会移到这个位置来,那这个墙体大概就是改回成这样, 这个地方换个辅助线 移过来哦, 然后我们这个是跟画这个封面是一样的啊,然后我们把这个上对上这一根上 啊,这这里有几个台阶往下走的,直接把它画起来, 一二三, 偏移一百二十后 一百五,一百五,这里就是负的零点六的这个位置,这里是正负零的位置。一二三,一二三啊,少一步啊, 百六,这里一步、两步、三步、四步, 把它连成 p l 线啊,然后这里有个门, 地平, 这里会有块板伸起来啊, 点开这个楼梯间下面啊 门,我们是用四条线啊,那这边就三十, 是啊,这就是个门框,然后来换我们的墙体,墙体是在这个位置 两百四造型线,然后我们室内高差,室内高差是零点四五 标高检查啊,修改一下,零点四五十万,这两个是墙体, 这是地坪,地坪,地坪下面我们分好几层啊,然后是上面,这里是抛光砖,抛光砖你可以用五十五十厚,然后下面会有混凝土垫层,可能一百二十厚, 然后下面再是碎石夯碎石啊,或者是夯土啊,再把它夯实一下,这就是我们的楼梯间的地面, 一楼在这里 正负零下来五十。抛光桩啊,跟这边这个做法是一样的,我们直接就这里拷贝过来, 嗯,我们这边也是一样的,也是一样的做法啊,这边混泥土可能就会往下往下升了, 延长啊,那这楼梯间,这是电梯间的门墙体 墙体,这里是电梯井, 电梯井我们一般是一米五深一米五, 因为它是在正负零以下,正负零以下我们就是用混凝土去做啊,这是负的一米五,然后这里是折断线, 电梯门是两米二高, 这就是两米二高, 这是电梯门啊。图层稍微调整一下格式,刷刷一下字,加一下,这里是卫生间, 这是室外,这是电梯机坑, 这也是电梯门啊,让我们扶手把它补齐,搁次刷刷一下,这里扶手也把它补齐。 到顶层的话,这里会有一个翻边的挡水,大概是一百高,一百五十宽, 然后这个上面吧,会有一个一米一高的栏杆扶手,整体高一米一,哈一米一, 然后一层到二层,这里会有一个层间梁,层间梁大概是六百, 这就是两百四乘以六百啊。然后这里会有一个门洞,门洞上有个过量,过量大概一百二十厚。 然后我们发现这里是不能编辑嘛,对吧?切断不了,不能编辑,我们就把它复制, ctrl c 选中它啊, 给它新建到,新建到一个图层里,然后再把它复制回来。复制回来啊,今天的内容就到这里,点赞关注,下节课继续干货。想学什么?评论区留言,我们下期见!


大家好,欢迎来到从零到一学天正建筑零基础也能学,我会从基础一步步教你, 帮你快速掌握天正高效。画好施工图下面正式进入我们的课程。中间这里是有两条白线啊,两条白线,我们框选以后,按住 shift 把上面的线去除掉,那么就指向我们中间两条线,然后复制 啊,超出的原线删除掉,然后再画一下中间的啊,中间的也是一个窗户, 中间的我们看一下啊,中间的一个窗户,一个门,窗洞有一个线框,窗洞有个线框啊,然后模型上把突出墙面的两堵墙取下来,就是这两堵墙就没有了,那他的窗洞 冲动就只有这么大啊,有个造型, 嗯,这里有一个雨棚啊,看一下它雨棚长什么样子啊?正头也看过去正头也看过去,那它的雨棚就是, 嗯,这样,两根这样,两根线这样,两根线这样,这样,两根线 正头也看过去,就是这样,就是从这个楼层的地方出来,那我们这个地方就是 两个巨型,一个巨型,好,我们稍微高度给它控制一下啊,这边是就当它是四百的啊,啊,在中间这里再换根线啊,拆掉多余的线, 因为这个雨棚把后面那个线挡住了, 残减多余的看一下,我们这里五十四,然后取取一个整数,用 s b 拉伸一下四,嗯,这有五十三百五,五十四, 上面拉伸四下来,这样我们的雨棚就画的啊,这边这边伸出来,这边是就单单一百五啊,拉伸一下一百五 百二,再加三十一百五,这样,哦,这样我们的这个雨棚就画好了,然后里面的这个窗户啊,窗框五十啊,不是先是有一个造型, 这个造型就根据你立面设计的要求啊,可以做也可以不做,就这个厚的这个,然后里面是窗框五十,窗框是这个颜色,然后开启扇,我们这边直接复制一个过来, 这边裁剪掉啊,这样我们的一层、二层就好了啊,好了以后我们把三层、 三层也到时候你们回去自己画一下啊。然后四层的时候呢,就是这个栏杆,露台上的栏杆,你喜欢什么样子你就画什么样子啊,包括楼梯间后面的窗啊,喜欢什么样子你就画什么样子。我这里画的是长条形的, 你也可以画正方形的啊,你可以画正方形的、圆形的、菱形的都可以啊,这就看你怎么样画漂亮,你就怎么样画。嗯, 然后最终画下来的话,我们最终会形成一个这样的, 最终画完的话就会形成这样的一个图啊,然后我们还要在这个标杆外面标上层数,一层、二层、三层、四层,然后这也是个屋面层,楼梯间的顶盖,顶盖层啊,然后还有这个轴号,最早的 这个轴号啊,一到一到五轴啊,轴号也画起来,然后图名标注,上节课也教过的啊,图名标注这个立面图,它就叫做一到五轴立面图。 要补充一点啊,就是我们背面要要有一个材质的标明,像我们屋顶的话,他铺屋顶是用这个网面,我们就要用一个命令啊,符号,用一个命令,符号标注,这里有一个演出标注,点一下 出来一个命令框啊,好处上面写上瓦屋面,瓦屋面啊,从这里引出来啊,它表示的就是,呃,这个点所在的这个封闭范围, 他用的材质是用瓦屋面做的啊,然后其他的其他的是同样道理啊,比如说是高墙面的黄色的米黄色高级外墙涂料,他表示的是这个线框围合起来的 这个面采用这个米黄色的啊,然后深咖啡,这里是深咖啡色。外墙涂料也是同样道理啊,它就是表示的是这块这块内容, 图面上看过去,这块内容就是它维合起来的这一块, 这大概画一下啊,有大这款,这款,呃,像这些线条这些,因为我们到施工图的时候也要稍微给他标一下啊,这边是可以用复制命令啊,然后我们标一下啊,它也是生咖啡啊, 这边再双击双击它,然后这有个增加标注,因为这两根线条长的是一样的啊, 都是深咖啡,我们就先点一下啊,包括这里是米黄色的,这里是深咖啡色的啊,到了施工图阶段的话,我们就会详细的把它标出来,还有这个一楼这个,呃,踢脚,房子的踢脚啊,呃,我们也会标出来啊, 这这块呢就是黑色大理石, 这里标起来。黑色大理石面啊,也会标起来的啊, 然后同样的方法再画出其他三个面啊,其他的三个面,然后这里屋顶稍微跟你们讲一下啊。屋顶, 嗯,因为这是坡屋顶,正常开始学的话,学平屋顶会简单一点啊,坡屋顶大家就要有一个比较强的一个三维的一个思考能力啊,这大概我们的坡屋顶正水平投影, 他大概就长这样子啊,这样子,也就是 c d 画的这个样子,然后他是坡坡点是这个点啊,对齐, 对齐这个点,这个点,对齐这个点啊,我们没有对齐,我们要把它用 s 面拉过来,这样才是完整的对齐啊。好了,今天这个立面图画立面图的方法就 另外再讲一个啊,你们可能画住宅,其他住宅的时候,你可能画三十层,四十层、五十层啊,但是它中间肯定有长的一样的层,对吧?中间长一样的层,你就可以把它做成一个块 啊,块是就是一个主键,类似一个主键,它就是不变的啊。我们用快捷命令 b 先给主键取个名称,比如说是三楼,三到七楼是一样的三,三到七楼啊,三到七楼简单简单写着随便点一个基点, 然后选择我们楼层的立面图,立面图选择点击确认啊,这样就做成一个块,然后你三层啊,直接卡上二到三, 这样就这样就上去了啊,你不管你有四十层还是五十层都可以画上去啊。这边四层,四层再复制上去就八层,对吧?八层再复制上去就是十六层啊,这不管你多高的楼,只要长的一样,你都可以用同样的方法啊。 啊?做快呢,就是有一个好处,就是说是,嗯,你改了其中的一层,其他都会一起改啊。打个比方啊,怎么修改这个快呢啊?我们选中任意一个快,然后右键 在位编辑啊,我们选这个在位编辑,然后点击确定啊,然后我们这里有个窗,对吧?我们这里可能到时候要加个窗扇 啊,红色这部分是我们后加的啊。啊,点击这边保存确定 啊,那我们这三十个快,它都会自动的添加起来啊,它只要是这个快的名称,三杠七都是同名的快,它就一一个修改,就其他都一起修改, 然后立面们今天就教到这里,然后其他几个面大家可以回去再画一画啊。呃,下节课教大家画剖面图,今天的内容就到这里,点赞关注,下节课继续干货!想学什么,评论区留言,我们下期见!

啊,这个就不要了, 复制回来以后我们就可以修改了, 然后这里是楼上的电梯井, 上来 用 f 命令, 这里是就做八百的粮啊,因为做一百二以后,六百的粮再加一百二已经是七百二,中间还剩八十的话,那个,呃, 砖墙砖头不好塞进去啊。你也可以把二层的这个电梯门洞稍微做高点也可以啊,可以省点钱啊,我们就再高两百吧,到时候,到时候他装修的瓷砖面稍微 这边刚挂下来两百就可以了,也可以做两米四的门也可以啊,同样的, 这是三层,四层五层。 b r 打断,用 f 命令连接多断线, 那我们这个失去点太小了,重新换一下 o p 选择 g, 这个把口选大一点。 然后同样在这边也有个六百高的梁,我们在这边休息平台这里把它加起来 六百高,打断这个辅助线,不要了,这个是墙体 哎,下面这个是地梁, 嗯,地梁一般会比外墙翻高一点,翻高三百哈,这样就是外面积雪的时候不会流到我们室内哈, 这是我们的地梁啊, 地梁墙体继 续往上移,到这里以后会有一个九百高的窗台, 划个辅助线,九百高窗台,然后上面这里就是这里就是我们的窗高哈,一米八窗高 s 命令拉一下, 再复制上去 s 命令, s 命令,选择按住 shift 键去除 拉平啊,这样的上去,上去我们顶上三米杠 三米高,它是一个剖屋顶,对吧?我们楼梯间剖屋顶,我们的剖面剖切大概是在这个位置的, 就从楼梯间从这里垂直切一刀往上面看,那么这里是剖切断,剖切断啊,这也是剖切断,然后到了这一刀,到了我们屋顶层, 屋顶层大概就是在这个位置左右,这里会看到楼板,嗯,斜的楼板,我们稍微把它给 复制过来,从一一轴对齐,这里切了一刀,嗯,外墙对齐,然后这里有个线条,线条,我们看立面,嗯, 内面线条长这样,三米,这里是高了一点,三米啊,这里是矮了一点。 修剪一下啊,对齐了,这里也对齐了,复制拷贝 对齐啊,啊,对齐,是从这里上去三 米, 三米,这边是电梯井,这边切断了, 后期到这里,这里有一块斜板,斜板,从这里到这里斜板, 然后这里一块板过来,板厚一百二, 我们一一把它连接一下。 这造型线的剖切啊,这个东西可以用用 g、 r、 c 去做,也可以用那种 e、 p、 s 线条去做啊,根据自己情况自己去去做,也可以用混凝土啊,混凝土们一劳永逸。 然后这三米高,这个窗户可以做高一点啊, 坐高点也可以坐,可以,可以坐两个窗啊,或者窗户坐长一点都可以,然后距离地板,我们可以是九百高, 这是九百高啊,如果低于九百的话,内侧就要做那个扶手栏杆啊,九百是安全高度啊, 这有个看线, 嗯,这就是我们楼梯间,这里,这里是电梯井的墙,封到顶啊,封到楼板下, 墙体用这种颜色啊, 这里也是墙体, 这是混凝土构建啊, 混泥土构建。 再看一下 填充命令,填充一下,我放到填充图层, 今天的内容就到这里,点赞关注,下节课继续干货。想学什么?评论区留言,我们下期见。

今天我们来讲一下天正快速布置公共卫生间洁具的方法,首先我们给他画上我们这个墙体,然后的话我们使用我们这个布置洁具的命令, 大家看一下,我们点一下他可以快速的布置我们的卫生间洁具,然后的话加上开门,我们布置隔断,大家看 一下,这是我们布置我们的一个内开门的方法,那么如果说要布置外开门的话,同的我们首先画上我们这个墙体,同的我们给他布上我们这个洁具, 然后的话我们把它布置隔断,从下往上进行个框选, 这是我们这个内开门以及外开门他的方法,大家学会了吗?如果说想学更 c a d, 学会这一招,一秒绘制弧形楼梯 lg 空格,点击确定不 桌楼梯两个端点,再次捕捉楼梯两个端点,输入 tf 空格,选择曲线投影变形,然后框选图形空格,点击画好的圆弧上方任意点击一点,这样弧形楼梯就画好了。鹅鹅鹅 学会了,老板又天正导入 c a d 文件不显示怎么办?教你天正一键转 c a d, 建议收藏天正文件,迅速导 cd, 即另存旧版, 可以一键对 cd 文件进行导出,点击批量转救,选择多个 cd 文件,点击确定可以对多个 cd 文件进行。今天我们来讲一下天正快速布置公共卫生间解救的方法,首先我们给他画上我们这个墙体,然后的话我们 使用我们这个布置洁具的命令,大家看一下,我们点一下他可以快速的布置我们的卫生巾洁具,然后的话加上开门,我们布置隔断,大家看一下,这是我们布置我们的一个内开门的方法,那么如果说要布置外开门的话,同等 我们首先画上我们这个墙体,同的我们给它布上我们这个洁具,然后的话我们把它布置隔断,从下往上进行个框选, 这是我们的一个内开门以及外开门,他的方法大家学会了吗?如果说想学更 c a d, 学会这一招,一秒绘制弧形楼梯 lg 空格,点击确定 捕捉楼梯两个端点,再次捕捉楼梯两个端点,输入 tf 空格,选择曲线投影变形,然后框选图形空格,点击画好的圆弧,上方任意点击一点,这样弧形楼梯就画好了。鹅鹅鹅,学会了,老板。

大家好,欢迎来到从零到一学天正建筑,零基础也能学,我会从基础一步步教你,帮你快速掌握天正高效画好施工图,下面正式进入我们的课程。 大家好,前面四节课我们已经学会了画啊民房的平面立面及剖面图的一个方法啊,然后最后的话,我们是要把这个图纸要出图,出图我们就需要套图框 啊,然后我们天秤插件里面有个命令就叫做插入图框啊,快捷键是 c r t k, 插入图框空格,然后我们像这种小一点的图纸的话,我们标准出图就用这个 a 三 啊,然后用横式啊,如果你的图是比较长的,可以用竖式啊,可以用力式啊,这样力的横的,然后我们画图比例的话,根据我们图纸大小啊,平面图一般我们是用一比一百啊,平立抛都是一比一百啊,然后我们插入图框, 那这样子的话,我们这张图就是一个一比一百的图纸啊,我们这里就可以显示比例啊,一比一百, 然后我们做一个精准点啊,嗯,这个图框呢是系统自带的,他有些错位啊,然后你们可以把它换掉,换成嗯自己单位的一个图框啊, 复制进来啊,这跟那个 a 三的跟那个图框是一样大的啊,这两个起点角点都一样,然后我们稍微调整一下图纸的位置啊,调整,然后我们再来看图框啊, 图框,我们这边项目名称啊,项目名称啊,取个名字叫民房 八二民房图纸,然后项目编号在单位里,为了管理我们项目,它自己会有一个编号 啊,跟你们那个负责项目管理的人去要一个编号就可以了,然后子项目名称的话就是我们这是平面图的话就写平面图,立面图的话就写立面图, 然后图纸名称就是跟我们这个是一样的啊,图纸名称啊,这个就是一层平面图图号,图号嘛,就是就是这个编号啊,我们建筑的话一般就是以以建筑平面图方案啊, 编号一就建,表示的是建筑方式表示方案,如果是施工图的话就是建施,如果是初步的话就是建出杠,然后面是编号 g g, 然后版次的话就是说我们这是第一版,第一版画的就是零一啊,如果中间,比如说甲方他有其他的想法,比如说这里墙体要修改一下,或者门窗修改一下,有修改的话,那我们这个版次就会变成零二啊,就可以把它改成零二,这样有一个区分。 然后专业专业,我们这边就填建筑啊,你是建筑专业就填建筑专业,结构就填结构啊,阶段我们现在是方案图纸, 然后比例比例我们是,呃,一比一百,对吧?这个是一比一百啊,每个图纸会不一样的,这个图纸需要调整,到时候我们画大样图的时候是一比五十,画详图的时候一比二十五啊,然后日期我们要把它改成二零二六年 二月就可以了,这样我们一个图框就套好了,然后接下来这下面的图纸我们一一把它快速把它套起来啊。我们套图框就是因为平面图大家大小都差不多的,然后我们就快速的一个角点啊,这个角点来把它套一下, 然后内面图,内面图我们把它放在图框内就可以了。 面图还有一个是上节课画好的剖面图啊,剖面图啊,图中 好图纸位置稍微调整一下, 然后我们来快速的把图纸重新命名一下,然后这个是图纸名称后面加了一个比例啊,我们这边都是一比一百的,我们选择图名用一个命令关闭其他 啊,关闭其他我,我的快捷键已经改成了关其就是 q g q 啊,然后用格式刷,快速的刷一下 这个,刷一下它就马上呃,那个比例就出来了, 然后有个命令叫恢复图形,图形恢复哈,我的快捷键改成了,呃, 恢复图复啊,我的快捷键是图复 tf, 恢复图层图,图形恢复啊,然后刚才刷了以后这个尺寸也变长,我们稍微看看我们图纸图名的名称位置啊, 然后来继续修改我们的图框啊,这是平面图二层,平面 图二三层,平面图零三,四层,平面图零四, 五面平面图零五, 这是零六,这是零七 零八 零九, 这样我们快速把图纸已经设置好了啊,然后我们还要打印图纸啊,打印图纸,呃,我们要稍微注意一下啊,就是我们的墙体,这个墙体啊,我们是要打印出的,嗯,我们要看一下我们这个墙体, 墙体是这个图层啊,这个图层 w a l l 这个图层,然后这个是,呃造型的一个墙,也是一个墙体的一部分啊, 那我们这两根线都要打出啊,都要加粗,我们选择打印, ctrl 加 p, 随便选一个打印机啊,我们光选预览一下打印样式,先选一个,随便先选一个, 嗯,那我们现在发现只有这个线加粗了这个线,其他的墙体线都没有加粗。哦,那我们就需要修改一下, 那我们就对着打印样式,然后点击这里,然后选择这个表格式图,然后我们那个墙体, 墙体它是我们当初选的是九号色啊,这里显示了九号色,这里那我们把九号色加粗就可以了, 选择九号色加出零点保存预览 好看,我们这个加错了墙体啊,其他还是今天的内容就到这里,点赞关注,下节课继续干货!想学什么,评论区留言,我们下期见!
