电钻拆解步骤图解

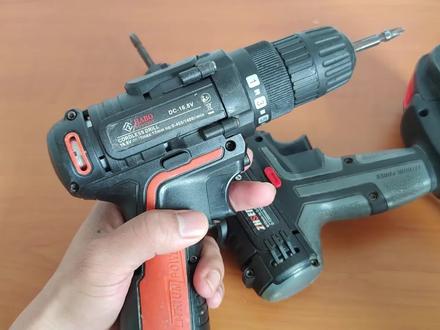

今天我们来看台手电钻日常，我们手电钻的使用损坏之后，你会维修吗？还是直接把它丢了， 只要你愿意动手，我通过这个视频啊教你如何进行维修。我们首先看一下这台手电钻，这台手电钻呢是十六点八伏的四个电池啊，目前这台手电钻的电池啊损坏了，然后丢了，不过刚好可以用来教学啊， 和这台一样啊，这台呢是五个电芯的五个电池的 正转反转啊，这两台一样啊，结构和功能上讲都是一样的，他是有刷电机啊，我通过这个视频给大家 做一个讲解。好，我们来拆解一下这台手电钻，通过拆解给大家讲解一下异常是如何进行维修的，我们先拿把批斗拿下来啊，把这个放好。 好，我们注意看啊，这里有一个我们的档位有一个对应标识啊，平时我们在换挡的时候都是对应的啊，我们拆装回去的时候，大家也要注意一下这个标识在上面的啊，不要装反了啊，有 有合适的螺丝刀啊，这个螺丝呢是内六角的啊，我们通过这边开始开开始拆，一共是四颗螺丝。 好，最后这里还有个卡片啊，要把它撬出来，要不然是把拆不了这个外壳的，小心点啊，卡片不要飞了，我们看一下一个卡片， 这么一个卡片啊，放在旁边，这边还有一个啊，两个啊卡片， 这就是我们的一个手电电的结构，这是这个是连接我们电池的一个卡槽啊，这个呢是我们无极变速开关，这是马达，这是变速 变速箱啊，变减速变速箱，我们一一去说一下啊，如果我马达烧机的，直接更换这个马达就可以了，我们 先拿出来看一下啊，好，我们要注意啊，这里还有一个卡 卡片啊，千万别把这卡片弄丢了啊。啊，看到没，这个凹槽刚好放在这这上面的啊，如果你们把它弄丢了，就听不到那咔咔咔咔，在变速的过程中听不到那个声音了啊，好，我们放，方便 啊，这里的话我们可以直接把它啊，把这个弹簧卡扣拿拿下来，先掰一下啊，方便啊，我们看一下，这是一个插槽来的，我们直接怼进去就可以了啊，这样怼进去就可以了， 这里这里的话有个卡槽拧一下啊，然后再把它拔出来， ok 啊，两部分啊，我们先看一下 这部部分，这部分刚刚说了电池的一个卡槽无极变速开关马达啊，这里的话马达有对应的参数，我们可以去看一下啊 啊，看到啊，十六点八伏的一个电机，二二年十一月生产的啊，这个是我后后面换的啊，他的电机的参数是 rs 五五零的一个电机啊，然后电机这个齿轮的话是十二个，你们要注意看一下自己的啊，别买错了啊。 然后如果我们马达烧了，我们可以直接去买一个马达去换，换下来就行了啊，那这个黑色的这个这个要拆下来，这有螺丝结，拆下来就可以了，因为我们买回来的马达的话，这里是 这里的马达的话，就纯马达，不带这个的啊，然后我们注意，接线的时候我们要注意啊，这我们接线的时候注意啊， 这里是红，有个红点是正直啊，红色线啊，这边是负直黑色线啊，然后如果我们如果马确认，直接确认是马达烧了，直接换啊，如果你们不确认马达是否烧啊，有可能怀疑是我们的这个无极变速 开关烧的话，那我们怎么去确认呢？这里会有那个用料万用表啊，去连一下，连一下这个通断就可以了。 电，或者说我们也可以把这卡槽连接到我们电池上面，然后测，测什么呢？测这里啊，或者这这两后面这两端 测他有没有电压输出啊，我们按一下啊，按一下，然后如果有电压输出，如果我们电压能达到我们的十六点八伏的话呢，说明我们的开关是正常的啊，稍微低一点或高点 都有可能啊，因为我们电池充满电和使用一段时间呢，电压是有浮动的啊，这个呢是我们的 led 灯照明使用的啊，就这样，所以说我们如果 手电桩损坏了，直接就更换这两部分其中一部分就行了，大多数都是马达啊，好，这个我们就放在旁边。

大家好，我是派大峰这期视频，我们来拆一把收来的 啊，报废电钻啊，其实也不见得报废了，只不过那个卖家是当报废的产品卖的。呃，这把钻呢，我们会对他进行比较彻底的拆解，这个拆解也不是为了去 评价他的用料啊，做工这些东西，而是带大家一起看一下这个手电钻大概有哪些部分组成，每部分的作用是什么。好，那下面我们开始先请出这个之前使用频率一直不高，吐槽使用频率不高的这个威克士的电动螺丝刀，我们来试一下， 他这个螺丝有一些生锈啊，估计可能会遇到一些阻力， 呃，表现还不错，虽然有一些螺丝有一些生锈了，比如说这个，呃，但是还是很顺利的都拆了， 下面我们来把这个壳给他拆开一下。 好哎，下面就可以打开了，这壳可以看到比较脏啊，油泥。 然后其实该说不说啊，这个钻虽然一看就是那种很便宜的便宜货，他的名字叫新概念，但其实整体的做工还是不错的，可以看到这个塑料壳比较厚实，然后外边不知道是他本身就这样的，还是说使用时间长了，其实也没有什么 毛刺，相对比较光滑。嗯，而且还有一点，人家有轴锁啊，这点我觉得得力真的需要自己好好反省一下啊，一个这种二三十块钱的产品，耕地随便扔的产品都有轴锁而得力，对吧？你自己想吧。我们先把这个油泥清理一下。 好，这个初步的清理已经完成，我们从下边挨着来吧。挨着介绍一下， 这个是两个那个电池的触点，这个负责跟电池的正负极接触，可以看到他这个电池比较简单，只有正负极，没有那个其他的一些控制芯片。正负极，然后再上来，这是扳机， 嗯，走到扳机，这个扳机呢应该也比较简单，目测啊他连控制板都没有，他应该是通过这个扳机来 控制，估计是个压感，压感电阻之类的元器件，通过这个呢来控制输出的电流或者电压产生变化，而最终体现到这个电机上，他就会形成他转速的变化。扳机负责应来调速，稍微好一点的会有一个那个控制板， 然后电机再往上这部分到这啊，这就到了那个电机部分，电机部分是负责把电能转化成这种转动的势能， 然后转动的势能最终呢会先传到这个变速箱，可以看到这个绿色的这个 是个变速箱，手电钻的变速箱可能会有金属材质的，也会有尼龙材质的。这个杂牌的这个看不太出来，不太像尼龙，有点像那个 abs 啊，也有可能是尼龙材质，因为上边脏东西比较多，所以看看不太出来。 变速箱的主要作用呢是对这个电机进行一系列的减速啊，减速呢是为了提高他的这个输出的扭矩，减速之后会最终通过这个可以看到这个中间的这根轴输出，轴输出到这个夹头上啊，夹头再带动呃钻头或者是那个 呃起子头之类的，对吧？去去对外输出，我们再逐一的拆一下啊，先把这个这个，嗯，这部分拆下来， 然后是电机，电机部分，哎，这个很简单，一下整个都下来，稍等，我再清理一下，这个其实就是一个电机除了外壳和电池之外 所有的结构了。扳机，实际上你可以认为扳机是控制电路的一部分啊，他跟控制电路是一起的啊，控制不管是通过控制他 电流或者电压变化，是通过把直流电调制成交流电，它的作用就是这些，然后呢再把电能最终输出给电机，不管多便宜的或者多贵的钻，其实结果就这样，电池、控制板、扳机 放电动机变速箱，然后是最后的加头，这个电机好像是通过螺丝固定在这个变速箱上，我们继续拆一下这个变速箱。 题外话夸一句这个威克士，感觉他终于找到了应武之地，还是有一些作用的。好看，我们已经把这个电机给拆下来了， 嗯，可以看到这个就是变速箱内部的结构，这个齿轮呢是电机齿轮，然后电机齿轮的转动会通过这个三个形形齿轮做减 速，嗯，做减速输出到这个外外边的这个大的齿轮上，这个外边大的这个齿轮实际上跟这个轴是相连的，跟这个输出轴是相连的，就说经过行星齿轮减速之后，这个电动机的转动会被最终转化到这上边。而这个 其实我认为影响一个电钻同心度非常重要的一点就是这变速箱，其实我们可以把这个输入轴视为变速箱的一部分，变速箱的装配精度，零件的这个精密程度，装配精度 最终会影响到他的最终输出的这个输出轴转动的这个腾讯度我们来继续，我们只要卡住，卡住这个行星齿轮让他不转，我们就可以很方便的把这个输出轴整个给拆下来，我们来继续拆一下 这个变速箱，看一下它内部的结构。这三个新型齿轮应该是没有卡黄，可以看到新型齿轮的结构 他是有，可以看到这个钻是有两层两层新型齿轮在外边有一层里，里边还有一层两层齿轮，你看这个轴上他是也是有这个啊，两层的齿， 而且这部分是金属的，他行星齿轮先是电机带动行星齿轮的转动，行齿轮负责减速，把转动传递给这个 外边的这个大的这个内齿的这个齿轮，然后这个齿轮上大家可以看到，哎，他是有这个传动机构的，他会跟叔叔轴再卡在一起，而而且可以看到他这上面 是有有这种凸起，有这种凸起的一般是冲击功能啊，他会通过这个转动时候这个凸起来形成这样的震动的这种效果，所以这个是一个带冲击功能的一个变速箱，嗯，可以看到这里边的东西就比较混乱啊， 滚珠，然后装线型齿轮的轴承比较脏，这个我就不继续往下拆了，其实也比较简单，基本上就没啥了。 这个机器电机明显是一个有刷电机，其实判断有刷电机和无刷电机 一个很方便的方法，就是有刷电机比较长，而无刷电机呢，短，但是更粗一些，其实你不用去看里边是否是否有电刷啊，你只需要通过它的外观形状大概就能判断出来这是一个有 片电机还是无片电机。后边的视频我会想法再去继续把这个电机也做一下拆解，让大家了解一下这个电机的内部结构。东西都在这外壳， 然后是电池触点，这应该有一块电池，然后扳机啊，电机变速箱 啊夹头，这就是一把钻的大部分的这种啊，他的物理结构就是这样的，不管多贵的钻或者多便宜的钻，其实都是都是这些东西并不会因为更贵就结果更复杂，但他们区别主要在哪呢？区别主要在贵一些的电钻，比如他会使用更好的电机， 像我们一些好的好的品牌的电钻，比如说他的转速更高，或者是扭距更大，这个主要是要归根于他的电机。而如果你有了一个更强的电机的话，那对应的其实你就需要有一个 更强的这种变速箱来跟他做匹配，因为比如说如果你的电机输出的转速很高，或者是他输出的扭力很大，而你的这个变速箱强度不够的话，他是很难支撑的。呃，有一点，其实通常我们都会认为这个 金属的变速箱会比这种尼龙材质的更好，但实际上怎么说呢？因为电机的转动是要通过行驶轮，最终是传递给这个，嗯， 传递给他，而这个东西呢，实际上他本身就是金属的，所以他实际上把这种比较较劲，比较要劲的那种那种结构都在他的内部消化，所以说不管他提供的扭力有多大，实际上他是不会输出到这个 波箱的这个外壳上的，所以好多变速箱才会使用这种尼龙材质，而尼龙材质相对于金属材质也并不能说 呃，一无是处，他比如说更轻，而且在更轻的状态下，其实也提供了不错的这种物理强度，所以尼龙材质也不见得一定就差。当然一些高端一点的产品，他可能都会使用这种金属材质，对应的成本会高一些，然后强度会更好一些。 大概就是这样，大家如果有什么问题可以在留言区留言，我们一起讨论一下，因为其实我自己也是一个小白， 而且你可以看到，对吧？我把它拆成这样，明显我其实我是不想把它再装回去了，这也是为什么我去收一把这种啊报废的电钻。我只想通过这个来带跟大家来说一下这个结构，欢迎大家在留言区留言讨论啊，有什么问题我们一起探讨学习。好，这期视频就到这啊，谢谢大家观看。

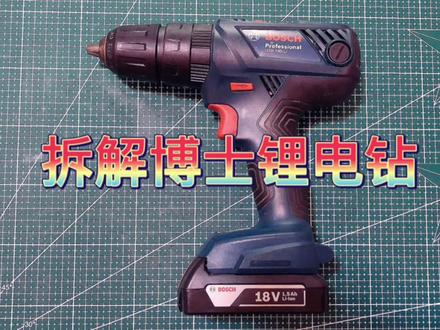

大家好，我是小李哥，今天给大家拆解一款博士的手电钻。好，我们现在一块拆开来学习一下，先把电池拿掉，拆螺丝。 好，手电筒现在已经拆开了，我们一块看一下啊。这块的话是充电，是电源端口， 然后这里的话是一个这个控制开关，这样往下压，压到这底下是正转，中间是停止，这个开关就按不动了，往上的话是倒转，然后这一块的话是他的一个这块是一个高 低速的一个切换按键，再往前推是低速，往后是高速，这里的话一个电机，前面这一块的话是个行星减速机。继续拆， 点击好大呀，来这里放一边，我们一起看一下这个减速机内部是什么结构， 我先把两边上这个卡片给他拆掉， 打开来看一下， 好多起来， 再往下看，这又是一级减速， 继续往下拆， 齿轮 起来 又是吃人， 这会比较有意思。这块是他的制作结构，你看我们现在从里面转的话，就可以正常转了，对吧？ 但是当你要你要转前面的话，你看你用力锁住了，转前面的时候，从里面开始旋转的时候，他是可以正常旋转的，看得到吧？是吧？ 但是你要转他的时候，你看锁住了，打开看一下啊， 靠的是里边的这一个三个导柱，三个导柱现在是卡在这个中间这个轴上，当我们从后边旋转的时候呢，他的这里面是有三个凹槽， 三个奥超带着这三个导柱同步，还有中间的轴同步旋转，所以说他就不会卡住。但是当你要是从前面单独转前面，后面没给前，后面没有动力的时候，这三个导柱他就会选你自转，他转的时候呢？然后就会你看卡在边上了， 然后就转不动了。这他指手结构的原理， 现在这些呢？就这手电钻的所有零件，我们现在把它组装一下。 好，手电钻已经装好了，这博士的手电钻整体来讲啊还是可以的。好，谢谢大家。

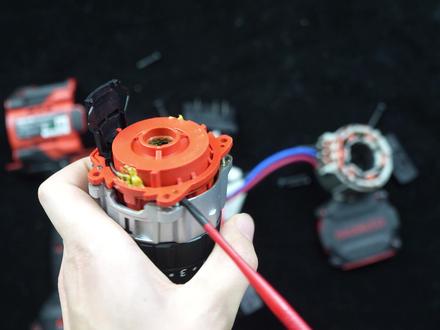

电钻齿轮箱的细节有很多，你们见过行星齿轮上面带有滚针轴承的吗？我们看把这个推下来之后呢， 上面带有滚针轴承，这样的话会延缓齿轮与轴的一个磨损，套在这个地方，然后再把齿轮装上去， 而上面上层齿轮呢也是一样，拿下来之后呢，上方一个滚针轴承非常的小，也是可以完全把它拿出来。 杰克博斯的夹头，这台呢是大有的旗舰大扭矩电钻，一百六十扭米，咱们今天要做的就是拆机， 前方波箱四条螺丝，拆后呢，它和很多大扭矩的电钻一样，齿轮箱和电机作为一个分体式的一个结构，我们看 再把外壳拿掉，咱们把相机呢往上拉一点，首先我们先来看下面下面的一个全金属的一个控制板总成，我们拿镜面看一下， 也是非常让大家失望，这台旗舰电钻竟然是一台无霍尔的电机，虽说非常的简化。我们再来看这个地方， 三个五百六十微发的一个高压电容，这个呢是 led 的灯，我们看它集成在外壳的前方，它的灯是集成在一个控制板上，上方呢是一个四档调节的一个按钮， 做工呢一般大品牌都是这样的，不会漏出一个导电的铁片，都是拿热缩管把它封闭住的。 我们继续往上看，开关呢，我们离近点，德风开关，这是算是大有的一个老朋友了，一般大有比较不错的机器使用的均是德风的开关， 这个呢就是咱们所说的一套电子总成，一台机器百分之六十的费用都站在了这个地方，就是这一套外壳的做工呢，咱们从底往上来看，首先非常精细的一点， 电池的缓震胶，这台旗舰机器是一定得配有的，往上来看，大有配的是一个软质包胶，而他的包胶厚度呢，也非常的不错，我们明显可以看出这个包胶的厚度，而外壳的做工厚度呢，却差点意思。我们来看开关这里啊， 这里面的外壳的一个厚度其实是不太给力的啊，就是外壳厚的话，虽说能增体，增加他的一个重量，但是他的耐摔程度也是非常的高啊。如果说一台电钻的主控是他的大脑， 他的齿轮箱就是他的心脏，这一块占整个电钻造价的百分之三十。我们看之前给大家讲过啊，转子在高速驱动的时候，前方齿轮箱里面有两层三层或者四层的一个星星齿轮进行一个减速。 大家知道一个道理，转速快力气小，转速慢则力量大，类似我们汽车的变速箱一档、二档、三档一样，跑快了扭力就没有那么大了，但是越慢他的扭力就越大，我们可以看一下我们高速的转动后面的一个转子，而前面则转的没有后面那么快，我们把这个档位呢再往后拉一下 看，这个速度明显又更减慢了，它是一个快档慢档的切换，这就是我们所说的一个快慢档的一个开关，也就是软扭与硬扭的一个切换开关。 而做工这里呢，大家非常的挑剔，就是说很多重型电钻前方配备的是一个金属的齿轮箱，不是会更耐用吗？而这台五二幺零呢，则非常失望啊，让大家配备的是一个塑料的波箱，其实呢，塑料的波箱并没有大家想象中的那么差劲啊，为什么呢？因为齿轮箱 它并不是衡量一台电钻的一个好与坏的标准，我告诉大家，我们把它拆掉， 齿轮撒了一地，我们一会再去组装，现在是由大家里面看见里面的行星齿轮，重型电钻的行星齿轮是非常多，为什么呢？因为它对扭力的需求非常的大，对齿轮呢也需求也非常的大，大概就是这个样子， 后方的外壳呢，我们看两层的一个尺圈，而里面呢，这个地方却是一个金属的， 这条五二幺零呢，我们也把它拆了个，拆了个遍，大家也看到了，我这会呢要去把尺寸捡起来，耗时三个小时，去组装它吧，我们下期见，不是小八。

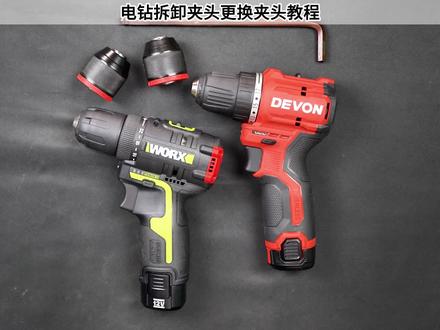

网上出了很多更换夹头的一些教程，视频也都挺全的，我觉得我还是有必要再做一期让大家去看一下。首先呢我们购买夹头之前呢，一定要搞清楚自己的夹头是什么样子的，我们就拿市面上两款卖的比较火爆的机器我们来看，首先看 这是幺三零叉，我们看夹头上的参数是最为准确的啊，这有一个八分之三，购买八分之三的夹头就可以了。再来看大有 大小的话，他这个标的是八分之三，其实他是二分之一的，这个夹头是标错了。我们拆解的时候准备几样东西，需要首先把购买好的积分夹头准备好， 还有一个我建议是拿一个八毫米的那六角扳手，八毫米的我先快速的更换一台五二零八的夹头，让大家先略微的看一下他的正确步骤，咱们一会到幺三零叉的时候再详细的去讲。 刚才大家看到了不到二十秒时间就更换了一个夹头，我们对这台幺三零叉再来进行一个分解的梳理，我们看首先夹头买对之后，我们需要把里面的丝，里面有一个丝啊，他的丝是反丝，什么是反丝呢？正着拧是拆卸，拆着拧是上紧，我们需要把 起子机或者电动螺丝刀调成一个正转的情况啊，正转一定是正转，倒出来螺丝掉了之后呢，我们拿好之前准备的八毫米的 内六角扳手，我们一定不要这样装啊，这样装的话我们一会操作不好，操作要朝上，这样朝上大家看到没，一定要朝上的这个方向，因为它是带轴锁的，我们锁不住的一定要朝上，朝上，我们把这个夹头用手拧紧啊，用手拧紧 好，拧紧之后呢，我们看这个开关一样推到反转，反转的话是按照我这个姿势反转，是按下去的啊，按下去的，按下去之后呢，我们放在桌子上，这个手离一定要离这要远一点，离着那个角，手按着机器， 这个手按着手柄，按这个开关，使劲按一下，直接用他的惯性，就这样掉了。之后呢，我们需要找到合适的夹头拧上去，拧的时候呢他会不好拧，就是有些打滑，因为他是一个这看出来这种情况，我们拧里面的红圈 拧紧，拧紧之后呢再退出来，再把里面的反向螺丝放进去，再拿起子机反转打紧， ok。

上两期视频呢，我修复了两把坏掉的电锤，今天我们来讲一下这个电锤的结构和原理。废话不多说，我们直接拆开看原理，这是我拆好的另一把电锤，零件都拆好了， 跟这把是一模一样的。我这两把电锤的结构呢，都是这个偏心轮组成的结构，不是那种摇摆的，那电锤呢？其实， 嗯，他的结构很简单，我们首先从最基础的动力，动力这块就是底下这块电机部分，然后电源线过来有一个开关，开关一接通的话，这两根线就通电，通电之后呢，这是我们的一个定制，然后这边是电机的转子，电机呢就开始转了， 然后带动这个齿轮，就这个齿轮带动这个大齿轮进行一个减速，这边也有一个轴承，这个轴承也会转动，那这个 轴承就是这个偏心轮结构，他来转动的话，就会带动这个气缸往前做前后运动，气缸做前后运动推动这个火绳，这个也是气缸里的另外一个火绳，他推动他，然后这个火绳 推动，这个是冲击值，用来冲击这个电锤的这个火山，推动这个冲击值往前捶打这个钻头，直接捶打这个钻头来模拟这个锤击的效果，同时这边来保证电机继续来旋转， 这样就达成了一个边锤边转的一个效果。那我们可以通过切换这个开关来控制他的锤和转开关的话，其实就是把这两个齿轮分离，分离之后呢，他就只锤不转，整个一个 结构就是这么多，主要就是电机部分，如果说电机不转，那就首先来排查电机这块的毛病，然后就是捶打的部分，齿轮 传动这一块主要就是这一块东西，下面我就来详细讲解前面主轴部分的一个详细结构。这是我拆好之后的，我们的钻头呢是装在这个里面的，还有两颗钢珠卡在这里，卡在这里来保证这个 他出不去，这样不至于掉出去。这两个钢珠是卡在这个头部的，头部这里会有一个弹簧，我们往下压的时候会压这个弹簧有个弹力，这个结构它是一个上面粗下面细的几个结构， 下面洗，然后你往下一压，这个钢珠呢，他就从这个卡簧里面掉出来了，卡槽里面掉出来，掉出来以后， 那这个钻头就可以拿出来，当你松手之后，下面吸吸的话，又卡住这个凹槽，正好把这个钢珠卡在这里面，他没有移动空间，那这个钻头就被固定住了，这就是钻头部分的一个结构，然后这个呢是钻头里面的一个充气纸，充气纸他是直接作用于这个钻头的， 他是在里面锤击的时候，他就是这样，为了方便演示了，我把他给拿出来了，他就是这样 模拟一个锤打的效果，通过这个气缸来推动他，这就是他在里面的一个效果，他两个是直接锤击的，那这个东西他是怎么保证不掉出来呢？这里面有三个孔，这三个孔同样也是三颗钢珠，三颗钢珠卡在这个凹槽里， 保证他出不来，同样的原理，然后他就出不来了。他要是卡在这个里面的，这个里面也有三颗钢珠 是卡在这个凹槽里面的，他要紧密贴合，贴合在一起，这钢珠外面是有一个轴承的，这个轴承正好是卡住这个钢珠，然后保证他不掉下来，这样整个一个结构就是环环相扣，这个是个弹簧，这个是他的那个 车轮部分，车轮部分这里有两个卡黄，卡黄保证卡在这里面，保证他那个出不来，掉不出来， 怎么传动的呢？这一部分插在这里面，这里面这个齿轮呢？他其实是跟这个电机的齿轮是这样咬合的，是跟这块是咬合的， 来促使他进行旋转，他上下是可以就是通过那个开关调电锤和电钻模式的开关来促使这两个齿轮进行分离，就保证他只锤不转，或者是边锤边转，这个跟那个连杆是连在一块的，推出他前后运动，然后 不停的压缩，他两个是不直接接触的，是通过空气，通过空气来推动他去推动冲击值，打击砖头，就这样前后前后把它装上去了，这里面是一个轴承，这边就是那个活塞，然后底下是齿轮， 可以看到车轮来回转，就这个火车就前后运动，因为这火车是在气缸里的，所以他只会做前后运动，这就是这个天心轮结构，这种电锤比那个摇摆结构的更有力啊，你们可以看到我拧底下这个转， 看这前后转，还有整个电锤的一个结构，就是这些，你弄清楚这些结构的话，我们维修起来就比较方便了。如果电锤不转呢，我们就看这个电机部分，要么是电池坏了，要么是转子坏了，如果说是转不锤呢？ 那就是主轴的结构部分有问题，首先怀疑就是这个机油不够，需要加油，然后就是这些皮套磨损，那些橡胶圈磨损严重也会导致他这个有问题，我们只需要更换对应的这个橡胶圈就可以了。另外就是 冲击纸可能有问题了，坏掉了，或者说这个气缸里边这个活塞需要更换，基本上就这些问题，就这些零件知道了这些原理，那大家也可以自己尝试维修这个电锤了。

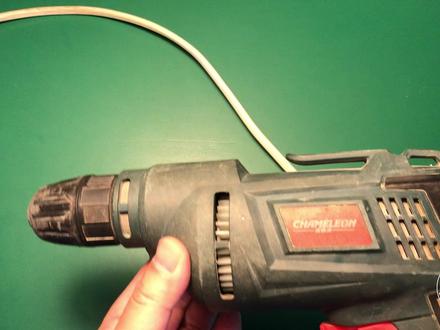

手里有一把旧的电钻，之前被别人换了电线，电线非常的硬，用起来非常不方便，今天我准备把这根电线给换掉，顺便拆开看一下里面的结构。拆这种手电钻非常简单，见孔就扎，见螺丝就拧， 现在已经把所有的螺丝都拧下来了，所有的螺丝拧完之后都不用撬，直接用手一拿就开了。 好，这就打开了，来看一下他的简单的结构啊，这里是电源接进来，接到这边，在手柄的手指头的位置有一个按压的控制开关，这里有一个拨杆， 这个拨杆是来控制正转倒转的，然后电线走这里到了一个电机上，前面是他的 转动的轮，这个轮上这个扇叶呢能起到散热作用。来转一下看看， 这是他转子，这里是他的电刷，这里是他的线圈，这个线圈居然用这种线给绑着呢，这么转动带动前面这个减速装置，再带动前面这个轮，这有个轴承， 就能带动前面这个钻头转动了。这里还有个水平的小气泡，这样在你打电钻的时候打的垂直不垂直，水平不水平，可以从这个上面看出来。 好，他的结构就这么简单。接下来我们把这个电线给他换了，先把固定电线的这个卡子给他卸开，这会就可以拿下来了。这个支 前接线呢，接的比较糙啊，我们来看一下，这块线都快压断了，压断之后两个就连上了，他这个接线头的压线柱啊，在这边 拧松之后，这线就能拔出来了，我们给他换一根比较柔软的这种电缆线， that's wonderful， 这些线都破皮了，严格讲来说这个需要 要给他更换的，先把这个固定的给他上上 拽一拽，很结实。好了，这块线呢？卡好了，也理顺了，我们要把这个盖给盖上了，这里面抹了很多的黄油，这个黄油主要是润滑，这个齿轮部分 严丝合缝，准备拧螺丝， 棒棒的。 ok， 本期视频就到这里，再见。

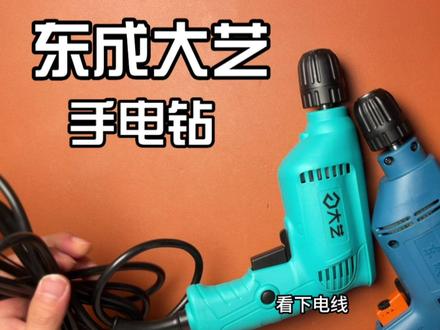

大翼手电钻跟东城手电钻有什么不一样？两款机器价位差不多，拆解对比，东城的是 f f 杠幺零型号，大翼的十一杠幺零， 一个机器一个说明书，现在打开大页 里面带的也是一个机器一份说明书， 看一下电线，大衣配的是零点七五平方的线，长度在两米五，东城配的也是零点七五平方的线，长度也是两米五。两款机器的话外观是差不多，钻甲头配的都是 是塑料自锁，钻甲头外观都是次要的，最主要的是里面现在拆开 这款机器，我们现在打开啊看一下大衣的话带的有一个抗干扰的电容，配的是一个无极调速的开关。 东城带的也有一个抗干扰的电容，配的有一个无极调速的开关。但是大家看这里面东城是多了一个定速功能 开关上什么意思？就是你调好这个速度以后按这个开关就按不下去了，起到一个定速的功能大于定制。上面的缠线里面是配的有一个绝缘的一个纸，看一下东 东城，东城的话里面配的也有一个绝缘的纸，但是他多了一个塑料的绝缘，章鱼是一个双层绝缘。我们现在来量一下这个定字， 大衣定子的长是三十五，宽度是五十四点九，量一下东城长三十三点六，宽六十点四， 现在我们来看一下转子，两个转子相比的话，大一的转子是要比东城的转子要来的长一点，我们量一下这个转子的宽度， 东城宽度三四点一，长度三四， 大翼宽度三十一点八，长度三十五点六，看一下齿轮，大翼比东城齿轮来的厚一点， 东城下面带的是一个竹套，里面是有滚针大衣，带的是一个竹层。好了，今天的分享就到这，喜欢的话点个关注，点个赞。

手电钻坏了不转怎么拆家头？今天我来告诉你，首先用十字螺丝刀卸掉夹头内部的反丝，挂上低速挡， 扭距调到最大，夹头夹紧六角扳手，趁电钻不注意，猛的给他一锤子，这样夹头就拆下来了。是不是很简单？关注我吧，这里是锂电工具维修，帮您解决锂电工具的所有问题。
