柜柜半圆免拉手怎么画
粉丝9.5万获赞20.8万
相关视频
08:06

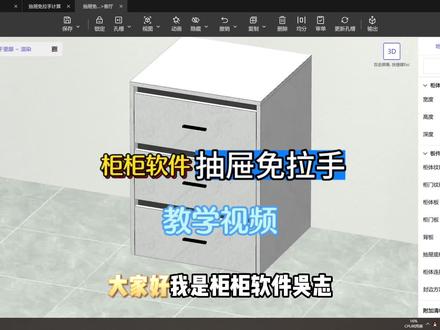

04:48查看AI文稿AI文稿大家好，我是柜柜软件模式，很多老板想看这个抽屉柜做免拉手如何去设计，并且三个抽屉大小是一样的，今天我们来学习一下，在我们柜柜软件房间模式画一个模型，高度输一个八百，宽度咱们输一个六百， 那做三个抽气，我们如何做去一个免拉式的一个设计，那我们双击进去正常去画就可以了啊啊，比如说我们横格板，竖格板，竖格板，横格板， 那在这里的话，我们把这个位置可以做一个内嵌，就比如说这个摆件啊，我们点三的模式看一下，比如说我们前缩进一个啊，二十也可以是幺八啊，都可以啊 啊，在这里我们给他加一块整块背板，画三个抽屉啊，左边点击三个抽屉，一个，两个，三个，一二三，对不对？ 那么按住 ctrl 键给他做一个均分，然后在右边啊修改一下他的一个呃，参数，缩进给一个零，这个抽屉我们下肯定是一个全盖，对不对？那现在我们这里看一下这个尺寸啊，二六八，这个是二五零，那三个抽屉变大了，我们再按住 ctrl 键再重新给他做一个均分 啊，这样做出来我们的抽屉大小全部是一样的，那我们这个位置要预留一个三公分，这个位置也是三公分，这个位置也是三公分。三个免拉手如何去设计啊？三个免拉手如何去设计？我们把这个啊左右感都改成一个内嵌啊， 我们需要运用的一个计算方式就是什么呢？我们第一个抽屉啊，第一个抽屉我们要给他减去多少？我们减去一个八十六，减八十六，第二个抽屉也是减八十六，那这个抽屉我们减多少？我们减去一个五十八，五十八啊，啊， 把这个抽屉给他往下延伸啊，往下延，移动这个抽屉一样的啊，全部给他往下延，往下延以后我们转到这个面啊， h 隐藏，对不对？点击隔板，我们横隔板，这个位置啊，这个位置我们给他加个竖隔板，选中，他改一个四十啊，四十， 这里四十，这里就是五十八啊，我们把这个位置前移四十或者说多少？这个根据你们自身的一个需求去改就可以了，我们把它删掉。这个位置啊，你可以拉过来，也可以，就是说就这样也可以这个位置再减一个幺八啊，就这样，那我们把这个位置给它填充上去啊， 这里我们是上多少？上一个啊？你是要预留三公分，对不对？这个位置我们现在是四十，那这个幺八加一十就是多少？就是二十八，上二十八。好，那我们转到这个 位置啊，这个位置我们待会也是要改动的，那我们把这位置改一下啊，一个横杠板给他往上移动啊，往上移动，再来个横杠板，这个位置我们运了多少？这个位置我们运了一个五十，加个竖杠板，选中前至四十，对不对？我们往上 往下打断啊，这多余的两块摆件我们给他删除，把这个位置给他拉一下，这个位置也是一样的啊，这个位置预留一个幺八，对不对？ 好，那我们这个抽屉我们要做多少？这个抽屉这个抽屉我们下也是二十八，因为我们都要做一公分，对不对？好，我们把这个抽屉给他往上， 在这里我们再去画啊，再去画一个横勾板，往上移动，横勾板往下移动啊，上面下面还有个五十，对不对？加个竖勾板，前置 四十往下再往上，对不对？把多余的我们给他删除，这个位置我们给他往右移动啊，前置这个位置我们还是预留一个幺八的一个，就是这样。好，那我们来看一下啊，我们转到他的一个正面 这个位置我们上多少上也是二十八，下二十八，那下面这个我们只有上二十八，好，我们显示出来， 现在我们这个抽屉这个位置他都有三十啊，每个区域都有个三十，那我们来看一下这个抽面有多大？ 二二六点六七，对不对？这个也是二二六点六七，这个也是同样的，所以说我们的公式就是什么呢？第一个抽屉减去八十六，第二个抽屉减去八十六，第三个抽屉减去五十八， 待会我会把公式写在后面啊，这样的一个三个抽屉，每个抽屉都有个免拉手，并且抽屉是一样大的啊，就是这样的一个操作，我们返回房间，把它的一个整体颜色给他区分啊，比如说我们选择一个深色的啊， 深色的抽面啊，选择把抽面改动啊，抽面 勾选改成一个白色，好，那这里我们三个抽屉就做出来了，对不对？这样的一个免拉式的一个抽屉，如果说对免拉式抽屉还有哪些疑问的啊？可以随时私信小布，拜拜。
651柜柜软件吴志（收学员）

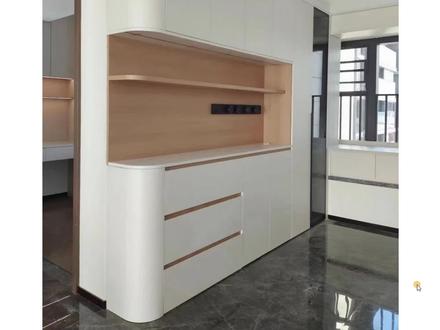

07:18查看AI文稿AI文稿很多客户都在问，像这样的圆弧免拉手开放式的客厅展示柜如何设计？拆单 一个视频教你学会，我是贵贵小王，看完记得双击加关注。我相信这个框架的话，大家应该都会画吧，这个框架的话特别简单，就是一横一竖就把他给画出来了啊， 然后呢，我们注意一下板子的前缩镜，后缩镜就行。那么我们现在注重要讲的部分就是这里有个圆弧，圆弧，以及这里的抽屉免拉手以及柜门免拉手，还有这里的一个灯槽，还有开放格。 我们把这个叉掉，调到正面的二 d 模式下，按 x 一框，点中门板，左面全改，下面全改，前缩镜改成一个二，按空格键， 点击门板，点一下柜门均分一二三扇门从左到右，从右到左，从右到左，单开门在左边点一下，确定点击这扇门板，给他删除。 ok， 再加两个横格板，框选均分，调到侧面的二 d 模式下，点中他 h 隐藏加隔板，竖隔板，点中这个竖隔板距离前面咱们留一个六零回车键， 这个板子距上有一个五零回车键，在横向拖动回来，这块板子也是一样，可以横向这样子拖动过来。这里的话咱们还是一样先画一个横格板，横格板距上有一个五零回车键，再加一个竖格板，这个竖格板距离前面有一个 六零回车键，点住这个板子，横向移动过来，横向这样子移动过来。这里还是重复同样的操作，点击他往后边退，点击他往后边退，这个呢，忘记退回来了，得给他退回来。 这个锯钳有一个六零回车键，点中它横向移动过来，点击它横向移动过来， ok， 调到正面的二 d 模式，按空格键隐藏门，点中这块板子右边这里有一个是否交叉卡槽，咱们可以改成一个，是 点着这个板子横向拖动过来，打断拖，再拖动过来。齐平这块板子也是一样，拖动过来打断，再拖动过来，齐平，对吧？同时我们把这个红色的板 是超版了，咱们把竖纹换成一个横纹，点一下保存， ok， 点击这块板子，哎，按一下 h 隐藏这个板子，点一下删除，再把隐藏的板子显示出来，你看像这个结构上的免拉手，咱们是不是就完成了啊？大家记得仔细看啊，我是怎么操作的？ 我是把这块板子是否加插卡槽改成一个，是啊，这两块板子直接拖动过去，就可以自动做出这样的异形啊，哎，我们就是这样子去操作的。 同时我们调到正面的二点模式下，先把背板加一下，点击 c 抽屉一拖， c 抽屉一拖， c 抽屉一拖，点中抽屉， 修改全盖半盖属性，左边改成一个全盖，上下先改成一个全盖，再点住他，我们逐步去修改这个抽屉的右边全盖半盖属性，修改好抽屉的全盖半盖属性后，这样子抽屉就一样大了。 在右边属性栏这里点中这个门板，他下面呢，咱们还是一样给他盖成一个六十八回车件，再点中他往下移动，正面的话换成一个四十八回车件，这样子的话门和抽屉就齐平了。 再按住 ctrl 键点选所有的抽屉，在右边属性栏这里把抽屉的前缩镜换成一个二，这样子门板和抽屉的话 就齐平，我们再点中这块板子和这块板子，在右边属性栏这里有一个异形边界圆弧，点一下换个方向，点一下换个方向，把二直的话换成一个一百八十二回车键， 在调到正面的二 d 模式下，你看这个宽度的话是多少？宽度的话是两百对吧？那么高度的话是五百六十四， ok， 我们返回房间模式，点中一型柜一框， 再点中这个异形柜，啊，咱们在右边这里有一个圆弧柜，哎，那么就是这个圆弧对吧？深度呢？咱们做成一个四百五十哈，深度改成四百五，高度的话，哎，高 我又忘了哈，我再点一下看看，高度的话咱们做成一个五百六十四， ok， 返回房间高度就直接改五百六十四回收件， 然后宽度的话是一个两百回车键，然后我们再点中这个圆弧柜，点一下复制给他复制一个出来，一个往下移，一个平移过来， 我们再点入这个数字，给他竖一个加两百回收键，他就过去了，看见没？哎，咱们给大家看一下 是不是这个圆弧柜，这里咱们是不是就做出来了啊？然后再调到正面的二 d 模式，看一下这个高度是多少了，是一个八百，我们在返回房间，把这个圆弧柜的高度换成一个八百回车键，移动过来，点着这个数字，输入一个加两百 回车键，你看这里咱们是不是就完工了？再调到侧面的二 d 模式下，点一下 g， 竖着一拖往后边移动，再调到正面的二 d 模式下加隔板，这个距上的话得有个三百五十回车键， 再点中这块板子，一样的做一个异形编辑，那么如果是说我们这块板子上的异形要同步作用到这块板子上，那么我们如何操作呢？我们就点着这块板子，点一下异形编辑，点一下自由绘制， 对吧？这样的一个窗口先弹出来，再点中这块板子，再点中这块板子，点一下，这里有一个应用，你看这样子是不是就同步应用下来了哎。 ok， 我们再点中这个 板子，如果是说你要加灯槽哈，我们就点上它，在右边这里有一个孔槽，编辑点一下，然后在这里有一个添加灯槽， 再点着这个灯槽，在右边修改他的槽宽、槽长、槽深哎，以及锯前锯后的一个位置，设置好了以后点保存，你看这个灯槽这里咱们是不是就给加上了？返回房间再把颜色给大家换一下， 你看像这样的一个圆弧柜，咱们是不是就很快的设计拆单完成呢？
278柜柜软件服务中心

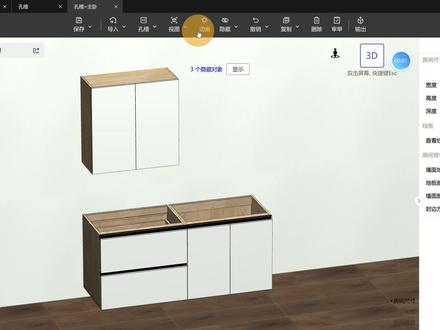

05:52查看AI文稿AI文稿金属型材料这种柜体免发售，如何在橱柜、普通柜或者是在其他的吊柜上边去做一个应用和开槽？首先需要在 工艺设置里边的橱柜免拉手，设置好，对应上柜、中柜还有下柜的尺寸，我们可以点进去编辑看一个好，比如说是中柜， 这个时候可以看到是需要设置免拿手的一个名称，以及 金属型材免拉手的一个高度以及厚度，然后需要手指打开的时候，这里一个缝隙的一个高度好，常规就是三十，然后每一个柜体免拉手 设置好了之后，再返回到房间里面，我们给大家演示一下。首先画图的时候是需要先把整个外框 画起来，然后最后再画免拉手，然后再画门，就是有一个顺序是先画免拉手，然后再添加柜门，柜门会根据工艺设置里边我们设置的这个 盖值以及参数值自动去做一个变化。好，我们这里演示一下，在左边选择柜体免拉手，比如我这个柜体要做两个抽屉的 好，切换两个柜体面拿手好，然后上边这个距上为零，右边的一个 免拿手选择下柜免拿手，然后中间的这个默认生成，也就是中柜免拿手。先把免拿手均分一下， 均分了之后我们可以看到免拉手锯上和锯下是一样的，如果要进行柜体开槽的话，选中免拉手的箭头，左右拖动一下就可以，这个时候我们可以看到开槽也已经开好了， 然后再去添加抽屉，那如何保证抽面的尺寸是一样的呢？所以我们这里有一个计算公式，就是 我以上柜的这个免拉手是五十七，然后中柜是七十五，举例好选中中间，因为抽屉生成的时候是在这个内控的位置 上下去做一个盖子的变化的，所以我们我们可以看到这里是一个幺八的底板，然后这个免拉手是五十七，好，我们可以计算一下 这里的上边的这个抽屉距上是盖了多少，也就是这里免拉手的一个高度，五十七，减去我们之前提前预设的 放手的一个位置，三十的一个空隙，好，减三十，然后二十七，这里也就是抽屉向上盖二十七，上边就留了一个三十的缝隙，好，下边是幺八，然后再减去幺八， 计算出上下这两个抽屉总共盖值的一个变化，那就是九，然后上下抽屉各分 一半，也就是除以二。好，四点五，相当于这一个免拉手需要向上移四点五，我们在均分的基础上加四点五，好，回车。这个时候再去画抽屉，一个抽屉，两个抽屉，画好抽屉之后，选中单独的一个抽屉 均分，下边的抽屉也均分，然后调一下最下面这个抽屉的一个盖子，下全盖， 左边左右全盖啊，这个时候我们抽屉可以看到这一个上边的抽面是三幺八，下边的这个抽面也是三幺八，抽面的尺寸已经均分了， 而且上边的这里三零的缝隙和中间这里三零的缝隙是都是一样的。好，这个是抽屉的一个画法，抽 抽屉画好了之后，可以多选抽屉，之后进行抽和高度的一个统一，高度确认好，然后返回我们继续画，有柜门的这种也是一样的，先把外框尺寸画好，然后添加免拉手， 在左边选择橱柜面拉手好画出来，这里也会选择下柜面拉手距上零， 然后左右拖动一下，选择要哪块侧板需要开槽开缺口袋，然后再去添加柜门， 柜门的盖子左右下就自动生成了，这个时候我们换了柜门之后，柜门点拉手的这个位置是会自动进行一个 盖子的一个缩减的，也就是这里会预留三十的一个缝隙，不需要再去人为的手动修改，这个是柜门的，然后吊柜的 柜体免拉手怎么画呢？也是一样的，先把外框画好，然后在左边选择橱柜免拉手，画出来了之后选中免拉手，然后在右上角去选择一个上柜免拉手，这个时候我们可以看到选择了上柜免拉手之后，它会自动的 去在吊柜的底板做一个符合生成，然后我们这个时候再去画柜门就可以了，左右裙盖 上也是旋盖好，我们可以看到储物柜免拉手就自动生成了，柜门的盖子只需要单独去调整一下就可以了。
579柜柜软件&就业技能培训
04:53

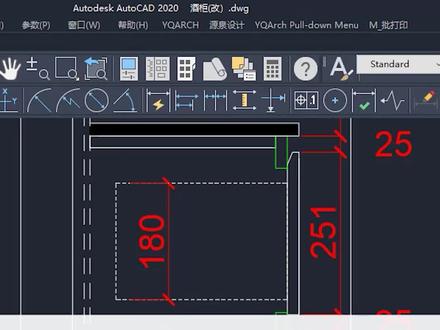

00:45查看AI文稿AI文稿如何制作像这样的免拉手衣柜的？看图识图，今天我们来看一下有同学老师像这样的小视频，你看免拉手的模式如何绘制的？来对面看一下，我们的缝隙呢，留了一个二十五的挡条，在这个位置呢，有一个二十五的， 然后间距呢都是缝隙，二十五上下之间呢，就是有一个开槽的，这个板厂家有自己的工艺，如果你再画的详细一些，你可以再画一个剖面图， 类似这样的工艺，不过这个尺寸不一定厂家有自己的工艺，咱们只要知道方向方法就可以了。如果是上柜呢，我们让柜门向这个层板下方再延伸，用手可以在这里打开， 所以呢，柜门免拉手不同的方式，同学们学会了吗？关注点赞，下期咱们接着分享。
