花键法兰画法
hello， 朋友们大家好，我是五爱学 cad， 前面我们有分享过花界内花界的一个绘制，那我们今天再来做一个外花界的一个绘图练习。 这边也是呃一个网友的一个具体问题，他知道他的花界的标准是德标啊，德国标准 d i n 五四八零。 同时呢查取这个差数表啊，他是需要指数为十八，魔术为二这一行啊，这一行的一个差数，我们现在呢就根据这一行的差数来绘制外花界啊，这边是外花界， 内花界为了方便大家看的比较清晰，我把它分成了十个步骤，我们先根据这个步骤来讲解一下， 我把背景视为白色，方便大家观察。首先第一步呢，我们就是 根据这个里面的一些差数，就是基元、分度元、小径和大径绘制出四个元， 根据刚才的这个表中的差数来绘制，那这个基元和分动元的作用主要就是辅助化元扶尺，那小金和大， 也就是我们花界的齿顶和齿根啊。这一步画好之后呢， 我们要绘制一个与分度元相接的多边形，在这里我们是绘制一个 三十二边形啊，因为他的尺数是十八啊，十八乘以二啊，刚才说错了，是三十六三十六边形，所以我们这里边数绘制的时候要输三十六，然后 位置的时候内接于这个象限点啊，这个分度元的四分之一象限点内接于这里，这个要放很大才能看得出它是多边形。 好，这一步绘制好之后，我们把这个分度也就可以杀除了，现在大家可以看到我只留下了多边形，多边形的话，我们从圆心到这个 多边形任意一个顶点做一条辅助线， oa 啊，到这个从这个圆心绘制一条线到多边形的任意一个顶点， a 顶啊，这样绘制 oa 这一条辅助线。 然后呢，我们再以这个 o v 这条线的终点，这个地方的终点 为圆心，以这个 o b 或者是 b a 这段的长度为八径 绘制一个圆啊，就是这条这个圆，这个圆绘制好之后，会与这个绿色的，也就是我们的基圆相交于 c 点，我们就是要找这个点，这个目的就是为了找 c 点， 以辅助线 o a 的中点为圆心， a b 为八径画圆啊， a b 为八径 啊。完了之后，我们要以 c 以这个 c 点为圆心绘制一个 a c 为八径啊，以 c 点为圆心， a c 为八径绘这个圆啊，这个八径就是 a c 这两个点之间的距离。我以 c 点为圆心，操作一下，以它为圆心，然后绘制在和我们这个 a 点相 胶就绘制好了。 接下来我们就将那个不需要的一些不需要的机元辅助系列辅助元杀除，只保留最后一个元，也就是我们此元 和多边形，方便我们进行修剪，免得在修剪的时候修剪错了。最后呢，我们就把这个圆给多余的地方给修剪掉，只保留与大径和小径相交的这一部分，这一部分就是我们这个齿的这个月符。 最后呢，我们再以这个多边形这个边啊，这个边为镜像的起点啊，我们镜像会有两个点，我们点 镜像选择要镜像的对象空格选择这个终点啊，以他的那个终点 变为中点之后，作为我们进项的第一个点，第二个点怎么办？第二个点就要以我们这个圆心来作为第二个点，然后这样子就可以进项过去了啊，就可以把这一把圆幅绘制好， 再接下来我们就把多余的地方给修剪啊，然后再去正立这个 r 角的话，我们国标就是零点二乘以魔术， 他这个魔术的差数是二，所以我们零点二乘以二就是零点四啊，这个圆角，然后这个外边是不用绘制的啊，这样子的话我们一个外画就就绘制好了。以上分享你学会了吗？欢迎大家在评论区留言，谢谢大家。
粉丝3992获赞2.1万
相关视频

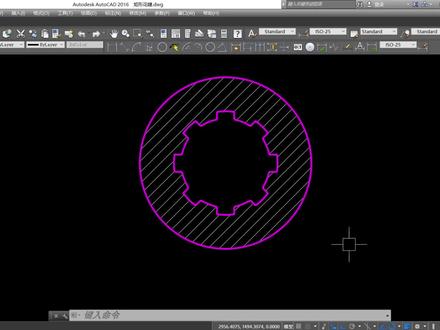

04:54查看AI文稿AI文稿hello， 朋友们大家好，我是我爱学 cad， 今天我们来做一个举行花界的绘制，也是一个网友， 他实际上要去加工一个矩形的内花界，根据实物来测绘， 那矩形花界相对界开些花界绘图就比较容易了，而且测量也很方便，只需要测量一个内径就是小径，然后大径朝宽就可以了， 那我们就需要这个三个差数，三个尺寸，还有一个是倒角的一个尺寸，一个 r 零点三， c 零点四这两个尺寸，这两个尺寸要根据呃 标准的参数表去查询得到。好，我们现在来开始绘制，我们直接先绘制大惊小径 小径三十六，大径是四十二， 然后我们直接绘制一个辅助线来画这个齿齿槽，然后我们偏移，因为齿槽宽度是七，我们 e b 偏移三点五， 然后把多余部分给修剪掉， 那才修剪的多余雷体。 然后这个时候我们来打瓦角， 对比是零点三，加工的时候会形成一个这个 r 角，然后也可以增加强度，这个 c 角的话，我们直接倒 c 角零点四， 你会发现导不出来啊，那这个我们用一个辅助的方法画这个导角出来 标注是以这个这个数字边啊，朝宽的数字边到这个倒角的斜角的一个点啊来标的，我们也按照这样的方式来绘制，所以我们这里要去找到这个零点四的位置，一批零点四 啊，移动零点四就好了，直接我们选移动零点四空格，然后以这根偏移的线和圆幅的交点来绘制一条四十五五，四十五度的角度线， 小老鼠长度长一点没关系啊，然后四十五度， 这个时候这个斜角就绘制好了，我们通过修剪命令把多余部分修剪掉， 这个导角就好了，右边的导角我们通过镜像过去， 然后再把多余部分修剪掉， 最后我们再做一个正立， 给你输入命令， a r 选择圆心，你这个正立的圆心就是这个端点，输入项目数八，确定再把多一部分修剪掉， 我们再把外面的大鱼给绘制一个， 这里就以直径八十来绘制啊，随便多少都可以啊，这样子的话花就就绘制好了。这里就提醒一下大家，这些参数要去参数表里面去查，然后这个他的这个直径实际加工中他的公差是一个正向公差， 大家注意一下，要按照这种正向工厂才能跟这个花界做一个间隙配合，否则的话可能会出现外花界与内花界配不上的问题，根据我们实际场合是滑动还是紧滑动固定， 选择不同的公叉配合等级。好，以上分享你学会了吗？欢迎大家在评论区留言，谢谢大家！
96吾爱学CAD

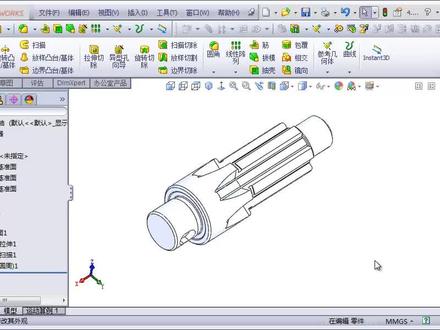

07:45查看AI文稿AI文稿本实力将综合运用本章所学过的创建基本特征的方法创建这样一个划线轴的模型。 我们将创建模型的步骤分为以下几个部分，首先我们绘制草图，通过旋转命令形成花间轴的主体， 然后我们运用拉伸切除命令切除剑草， 切除剑草之后我们通过拉伸切除命令切出这样一个槽的特征，然后最后我们通过阵列命令阵列 六个这样的建造。下面我们来演示创建这个模型的步骤。 首先我们启动软件， 启动软件之后单击新键零键，确定 进入到零件电磨的界面，然后我们开始绘制旋转的草图， 首先我们选择前世纪的面作为草图平面绘制草图，绘制草图的具体过程我们将不再介绍，这就是我们 绘制完成的草图，并添加了尺寸的约束，注意这里的细节特征以及这个地方的细节特征， 然后我们选择特征面板上的旋转拖打机体命令， 然后我们选择旋转轴为长度为一百二十五的直线， 这样深圳的旋转的预览，单击确定深圳的花间轴的主体部分。 接下来我们创建建草，首先我们需要创建一个基准面，我们选择参 考结合体记者面，第一参考我们选择圆柱面，这样生成的记者面会与圆柱面相切，第二参考我们选择 全是记者面， 约束条件为垂直，单击确定深圳的记者面衣，下面我们在记者面衣上创建建造的草图 选择，正式与 我们绘制一个直插口， 然后添加尺寸页数， 这就是我们添加尺寸约束之后的纸草口，我们以这个草图来创建拉伸切除特征，生成建草。首先我们推出智能尺寸， 然后我们从特征面板上选择拉伸切除命令，在对话框中我们选择切除的深度为四毫米，确定 这样深层的建草的特征。 深层建草之后，我们可以将记者面一隐藏， 接下来我们创建扫描切除特征，沿这个方向切除一条草。作为扫描切除，我们首先要绘制扫描的轮廓和路径， 首先我们选择这个平面作为我们在这个平面上新建草图， 真是鱼 操作的绘制过程我们将略取， 这就是我们绘制好的草图，它的细节部分可以看一看， 然后， 然后我们会将这个草图作为扫描的轮廓草图。下面我们接着绘制扫描的路径草图。扫描路径草图需要在另外一个草图平面上绘制，所以我们先推出这个草图。 我们将在垂直于轮廓草图的平面上绘制路径草图。我们可以看到前世记者面是垂直于轮廓草图的，我们在这个记者面上新建草图，然后我们绘制三百的路径草图。 绘制的过程我们也不详细介绍，我们等一会直接切到绘制完成的结果，这就是我们绘制好的路径草图， 包括一条直线和一段圆弧，然后我们将以这个为路径形成切除特征。我们先退出草图， 然后我们在特制面板上选择扫描切除命令，三倍轮廓，选择刚才创建的轮廓草图这个草图， 然后扫描的路径，我们选择这个路径草图。深圳呢扫描的预览可以看到，单击确定深圳呢切出的槽的特征， 然后我们利用圆周正列命令将这个切除扫描特征，在圆周上正列正，列出六个相 同的实力来，我们在侧着面板上选择圆周正面命令，然后旋转的正列轴选择任意一个圆周面 要正确的特征，三秒切除二十粒数，我们改为八，改为六个，单击确定 生成了正裂的扫描特征， 然后我们在需要倒脚的地方进行倒脚，我们采用倒直角的方式，首先这个地方 我们选择大家距离为二， 确定同样的我们为其他的地方进行倒角，这样我们实力就完成。
218呆头呆脑的工厂管理

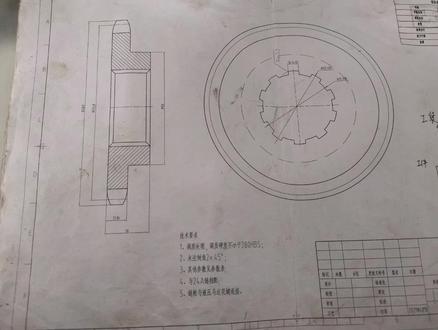

05:27查看AI文稿AI文稿大家好，今天给大家讲一下，用先切割软件画那个链轮与内划件套，首先打开软件， 咱们先画分队员直径，用圆心加半径， 然后再用圆心加半径画那个滚字沟槽， 再用点加点线角度，然后画这个持勾角度， 把两条线都画出来， 然后咱们再画那个斜斜尺，那个圆半径六十五的尺侧那个圆弧， 这个用的是新线加切点。 在这个画的过程中啊，就是大家要注意， 嗯，相切的状况有三种，就是找到一一种你需要的， 然后把这个窗口放大，把这个焦点找到，你要剪这个焦点，一定要找你要剪切的线段的焦点，这样的话剪切效率会更高一点， 你看这样打断， thanks。 然后我们紧接着就画这个内花剑了，同样是用一个圆，先画到那个花剑的大外径，大径 啊，我们用到的是圆心加半径，然后再画小径，看同样的步骤， 然后那个我们就要用直线命令，直线命令上的点加角度， 因为我们这个键它是十个十四的箭头，所以说除以二就是七零九十度的直线，先做辅助线，然后再做负七零的辅助线 啊，这紧接着我们要画直线啊，先把窗口放大画直线，然后先旋转一次，一次 分六度，然后我们再修剪啊，把用不到的线都把它修剪掉， 看现在这个重新重新，咱们选块，把这几个线段都给他选了，然后再用块旋转，旋转 三十六度，然后选九次，这样我们这个图形也就完成了，我们要保存三八幺杠幺九啊，大家多做做，熟练来就 ok。
65心心相印
03:27查看AI文稿AI文稿我们来讲解第六章第八节绘制花剑。 好，首先我们来看一下绘制完成后的最终结果，待机，打开文件，选择随手光盘中的结果 c a 七零六， 找到花箭平面图，然后大家打开。好，那么大家现在所看到的就是我们绘制完成后的最终结果，那么这个花箭平面图他的绘制思路就是绘制一个同呃两个同心圆， 然后呢我们再绘制一条线段，那么接下来呢，我们利用阵列命 令环形针对命令，然后阵列出其他的线段，那么最后就是利用修剪命令，然后修剪成这个样子， 好，接下来我们新建一个文件结，然后新建一个文件，然后打开随手光盘中的素材 c h 零六，找到花界平面图，大家打开。 好，接下来我们首先来会这个圆， 然后呢再次待机 来绘制一个同心圆， 那么接下来我们在这个位置好绘制一条直线， 那么绘制完成以后， 接下来我们就需要把这个直线进行环形阵列处理 啊，这个时候我们也可以关闭捕捉模式，也可以关闭帅哥显示。好，我们输入阵列的快递。 a 二，按回车以后抬出阵列对话框，那么在这里呢，我们选择环形阵列， 然后选择对象哎回车键，那么在这个项目总数这， 我们输入十六，然后贴中角度，一周三百六十度。好，接下来我们选择中心点， 那么这个中心点呢，我们一定要选择这个圆的圆心，待机以后我们待机越来越牛，好，这个时候这边已经出来了，我们可以直接按回车键确定。 好，那么接下来我们就需要利用修洁命令 t 二，然后按两次回车以后对当下的图形进行修洁处理 好，修剪完成以后，直接按一 s c 键退出命令，那么到这里这个花键我们已经绘制完成了。
27铝单板教学视频
15:00查看AI文稿AI文稿大家看屏幕啊，咱们看一下这个零件就是花件轴啊，好打开，哎， 好随便吧啊，打开 方式，照片看到这个零件没有，这个零件就是一个轴上系花箭，然后在这里啊，是一个收尾，看到没有？他到这圆弧收尾， 咱们看下这个图纸啊，看屏幕看见这个图没有？这个这块啊，这个花镊呢，好看， 看屏幕啊，这个花箭轴，他的外径是费一百二十五啊，标的不是很轻。内径是多大呀？ 他里边是多多大啊？费一百一十二一，一百二十五减一百一十二，单边是十三除以二六点五毫米是吧？这个花间，这个槽，这里啊，再看这里啊，这段 长度是一百二，这段长度多呀，是无视啊，他到这有一个圆弧收尾，看圆弧也到这收尾，但圆弧大小没有标，收尾的话不需要做的很紧绷。好，图形 是这样的，看到没有，他建的就是西周啊，看到了，零件没有，大概造型看到没有？就这个样子啊， 看见没？这就叫画建轴啊，主上稀有槽到这是不是一个来个收尾啊，好，咱们保存一下啊，咱们，咱们现在就画这个图， 好文件，新件，咱们随便起个名字，零一。好确定 加深啊，咱们画到左视图上， viv 平面点草图，选择 viv 平面，自动判 好，先画花键的什么呀？横截面看到没有，抛开之后。外径是一百二十五，内径多少啊？一百一十二，他总共有几个键，查查 几个键，四个是吧，看凸起来的有十个键是吧？这段长度是一百二，这段长度多少啊？五十二，好，咱们画画圆外径是多少啊？一百二十 十五，内镜里幺幺二同心的对吧？好，大家看图纸啊，图 图纸的话，花箭这里是四乘以十八就有十个花箭，每个花箭的宽度是多少啊？十八宽，看到没有啊？宽度是十八好的， 画直线啊，画水平线，嗯，往这里边点偏置，选择他 偏置十八的一百二十九是吧，对称偏置是吧。好，咱们点修剪，多余的剪掉啊，好，转化一餐 参考是不是这个十八这一块要保留的是不是。好，完了，草图啊，完了，草图不对啊，咱们选中他，然后啊点阵列，阵列曲线在草图里边圆形旋转点点，这里 四个结局就要多少度，三十六度啊，好，确定好，完了，洒头首先拉大的外缘拉伸过滤器啊，曲线过滤器，单条线选择最大外形。一百二加一百五 多少看这里啊，这是一百二，看到没有啊，这多少？五十啊，不是很清，我给大家说一下。嗯， 大家注意啊，这个图纸在现场的工厂图啊，有的不是很清， 不是很轻，要及时沟通交流。问啊，你说这个土到底尺寸多少，自己可不能拆墙，你可得问到底确认是多少，不能自己拆墙，要拆错是不是划错，你要拆错道线干错的话都是你的责任， 再说你为啥看不清，你不过去自己想想看看啊。好，咱们一百二加一百五多少？一百七好，应中，大家看啊，他制造 这一段多少啊？一百二是直的，这边是按了咋样？这个收尾，这个圆弧出去一百二好，过滤器啊，改成什么呀？这啥玩意？ 选择区域边界最高点是要保留的是不是？那咱应该点旁边那个对不对？往这边咱只画字头一百二啊，画一百二是不是一百二 是吧？好，不管是球差好硬重，但是图上有个啥呀？有个收尾啊，这个收尾是怎么收尾的？他这个圆弧出来了是吧？啊，这个圆弧出来了， 看啊，下一个就是出现一个关键点，咱们按键盘 w 把动态坐标系调出来，双击远点往这放啊，咱准备放到这个终点， 终点能捕捉到不能，咱准备把坐标系放到这个巢底圆弧中点，是不是捕捉不到啊？捕捉不到，你看只能捕捉元气终点其中了，能捕捉到不？能捕捉不到怎么办呢？圆形管 也铺着不到啊，原点激活啊，你看这不是终点吗？是不是铺着不到？好，这样能铺着到呢？咱们抽取，先抽取点铺头都可以抽取曲线，咱们选择边曲线。看到了抽取曲线，没有选择这个边，然后点 下一个，该干啥了？好，双击这个坐标，现在谁激活了这个 wts 坐标系按键盘 w， 他不出来了吗？是吧？这是个动态坐标系 wc 坐标，双击 圆点激活，这时候咱放到这个中点过来，没有？过来了是吧？咱准备在草字的正中间画一个。什么呀？画一个错 标系啊，好，咱的目标啊，就是让 z 轴过这个圆弧的中点，垂直于谁啊？圆心啊，都过圆心了是吧？咱现在的目标坐标系圆点，放到圆弧的中点， z 轴指向哪啊？指向这个 回转中心，现在是不是回转中心？现在不是的， z 轴指向回转中心，没有没有是吧？现在 z 轴是数字的啊，咱要 z 轴要指向什么呀？回转中心， 看怎么做啊？看一下这个地方，原来没有讲过 x y 是对的啊，就是要调 z 啊，不是主要调 z， 通过调 z 来变化 x y 双击这个坐标系， 现在去激活原点激活，咱们点人吸轴，人吸轴激活没有？激活了，这时候出现一个 wcs 动态适量构造器，咱们点什么呀？点适量构造器进来之后啊，咱们的目标是定义哪个轴啊？ 定义人体轴要平行的适量是吧？人体轴不是激活了吗？现在定一个适量，也就是要定义人体轴要平行的适量， 咱们选择哪一个呀？选择曲线上的适量或曲线可以做发响斜向，还有复发向。好，选曲线上的适量。曲线适量还选谁啊？还选他胡长百分比是多少？五十， 现在生成了一个黄色的适量，是像茄子和的圆弧是吧？看到这个没有？咱要点备选结这个是咋样？过元心，不过元心，这叫发祥啊。过元心，看到这个没有？现在这个看到没有。 过圆心，不过现在这个方向过不过过，但是咱要什么呀？ z 主要朝上点反向，看见吗？现在失量，咱定义一个过线中点垂直圆弧，这个适量是过圆心。 好，咱先确定人体轴过来没有，是不是过来了，咱刚才定义这个人体轴激活，然后点人体轴的适量构造器 定义一个适量，就是让人体主平行于这个。什么呀？这个适量啊，就是达到这个效果啊。好， 下面呢，咱们会图，就准备在哪会啊？在 xz 平面啊，你看 xz 平面啊，就是这个槽的正中间槽子的中分平面是谁？ 是不是 xz 平面啊？ xc 平面。好，咱们点草图，点草图呀，平面方法还有一种叫创建平面。创建平面咱们选择哪样？咱要选择 zx 平面， zx 平面对应这个都是多呀，我也写， 你看只有字母，我也写，他就是 xcc 平面好点他，然后点上，确定好进来没 进来没有。好，咱俩镜像试图到草图啊，转一下啊，这前面得画到下边是吧？是不画到下 下边就是这这个槽只要出来一个圆弧啊，看这个圆弧怎么出啊。好，咱们换一个圆弧， 是不是刚才那个地方没有看很清，要不咱再重新练一遍？知不知道那是个关键啊。好，把他删了吧，这个坐标系 现在给他弄过来，选中他点右键，将 wcs 设置为极准 csos。 好，放到这里，双击 xos， 把原点拖出来。首先这个点原点激活拖到哪啊？这个线的中点，然后看一下激活哪个轴。 激活人体轴啊，激活呀，都是人体轴，然后再点人体轴，要平行的适量点适量构造器选择曲线上的适量。咱们选择哪条曲线呢？ 还是提取出来这个绿色的线弧长百分比要过哪？过他的终点弧长百分比五十，现在是斜向，咱们再点一下，这是发向，然后箭头是不要朝上，再点反向， 看到没有？这时候点确定，确定一点人气轴会和定义这个适量会咋样？重合是不是重合了？重合没有，重 好了是吧？好，咱们看一下啊，现在你看这个人体轴如果延伸的话，他会过哪过哪？看到没有， 看见没有，是不是过元心任西州？是不是过元心任西州演唱险过元心啊。好，下面呢，暂准备 在 x 中啊，要画一个首尾的一个出道圆弧操图选择创建平面。创建平面，咱们点的是什么呀？ y c 那个 x， 注意啊，这个箭头要指定指哪啊？垂直人眼，现在箭头指向里边了，咱要指向外边剪草图方向点，咋样？点这个箭头啊，双击， 点双击箭头过来，没有看见，没有点双击这个箭头啊，双击这一轴过来，没有让草图的这一轴啊，注意，草图的这一轴垂直于这，垂直于人眼， 超图 x 直向右。好，现在对了，好，确定点右键，这时候要定向一下啊，这时候需要定向，定向的话，咱们看到这个草地吗？草地说他，咱准备这样出去啊，注意啊，你看这是个圆， 看着啊，这个地方是最最低的啊，两侧是最低的啊，好，定向，十多草图这里边有个圆弧要出去啊。好，咱们画圆弧，第一个点点， 注意细节啊，点这个草图坐标的圆点，第二个点的随便定，第三个是圆弧啊，咱们放一下，随便放，好，把这个相切删了，不对啊，咱们 点约束点这个线，点 x 轴，用什么功能相切，要出道的话，要是圆弧光顺出去是吧？好，标注， 标注这个点是在最高外援上，对不对？然后啊，到这个底部是不是六点五到这六点五啊，好，现在 这样。呃，这个圆弧大小，图纸上没有标这个图不重要，这圆弧都是收尾，圆弧叫收尾，知道吧？退到头收尾 咱们大概看一下啊，咱们大概标下，不是很准，图上没有标，这可以给客户沟通一下，加车用户是二十八，看到加车这样收微啊。
105志成数控编程培训官方号
02:08查看AI文稿AI文稿不留余地，全盘送出，其余的槽是一样的。 先用加厚搞出一个长方体，然后替换， 就是想办法包住待会需要阵列的部分， 使用偏置面，把长方体拉长。 on， 使用偏置面，把长方体拉短。 待会要使用减法，个人习惯想要该提高于圆柱面，此步骤可有可无。 使用减法，注意保存工具可以尝试，不勾选，试一下就可以理解。 使用阵列几何特征， 使用减法 完美。
95画图这件小事
04:02查看AI文稿AI文稿键开线花键的绘制方法，点常用键 花件，健开线花件，这里可以选择健开线花件的类型，比如三十度平尺跟花键，三十度圆尺跟花键，三十七点五度圆尺跟花键，四十五度圆尺跟花键， 这里输入它的长度，然后点这个三十度平尺根，花键， 这里有他的魔术尺数这个表，这个通过这个表 根据你的尺数和魔术来选择这个嗯，是多少的魔术，多少 尺数，然后对应他多少的魔术，这里这个表里面，他就会 在这个下面，他就会查出这个表里面的万花件的大镜，然后显示在下面，这这不是输入的，这是在这上面点到他的，点到他，他就在下面显示出来。 比如说这个尺数是三十七，他的魔术是二的，他的大镜查出来是七十六，如果魔术是二点五的，他是九十五，魔术是三的，他是一百一十四，是，可是根据这个表来查的。 然后呢再点一下确定你公叉，公叉这里面是一些公叉的 等级和偏差，根据自己的实际的设计需要，然后把对应的参数给输进来， 然后点确定这里是尺根最小半径，也是把相关的这个尺寸输进去，然后测量参数。 都设置好以后，点进行叫和，叫和这里面呢有一个叫和出来一个结果，结果会告诉你说和是合乎要求还是不符合要求，然后确定 关闭，然后呢可以出说明书，点双击可以看，就是说明书里面是已知条件， 然后计算的结果，然后还有一个计算的公式都在这里面，计算的结果也在这里面，方便自己去检查，然后这个 可以全选，把这个说明书可以保存出来，也可以把这个全部复制，然后粘贴到 word 里面。 接下来就点绘图，绘图里面有图样一、图样二图样三、图样四，根据自己的需要去选择，然后是内画键还是外画键， 然后是否标尺寸，是否绘制中心线，还有刀角是多少？嗯，确定以后就开始绘图，绘图的时候可以把这个 追踪打开，然后可以进行一下追踪，然后再把这个它的一个参数表 也生成出来。除了图形以外，他就把这个尺寸还有他的参数表都给他生成出来，然后这里面比如说是书啊、魔术啊、压力脚啊等等这些都给他。嗯，一起生成出来了， 这样就是很方便，也很快很专业。
295英科宇软件（林）
00:59
01:00查看AI文稿AI文稿接着先滑进来绘制，我们先输入相应的这个指令，然后在这里面输入魔术跟尺数，记得选择你是平尺还是原尺跟 第二点就是你是内划键还是外划键，然后呢我们再来修改这个压力甲，我们主要是有哪几个主要参数？一个是魔术跟齿术及这个压力甲， 其他这几个呢是我的，是我们的类型，这些是必须要啊，对应的如果是选错了的画出来的这个接口线指的是不对的 啊。写好参数之后，我们再来点击这个绘制画键，他就会把我们这个画键的自动的给他画出来，就这么简单。
36飞狼cad插件
20:09查看AI文稿AI文稿今天我们画一下这个花剑轴，花剑是八乘以三十，六乘以四十乘以七，七是那个矩形的花剑的一个宽度， 八是八个花架头，还有这个外螺纹怎么做？ 打开前视基准面 画中线线。 yes， 那么第一个量为七个五，第二个为八， 标注一下草图轮廓的尺寸， 下面绘制一下花间这个槽口的一个草图， 真新鲜， 承建模型错误， 看一下这个草图哪个地方做的不对，把这个草图重新画一条直线，草图没有完全定义， 这样这个草图变黑了，就是完全定义了，是一个 封闭的草图，现在在进行这个扫描切除，哎，这样就对了。 下面对箭头进行一个圆周阵列， 箭头是八，八个箭头， 现在看一下这个箭头，嗯，看这个箭头太宽了，应该是尺寸不对，我们测量一下 他这个尖头，这个顶部是一点 t， t 个多不对，应该是宽度，应该是 t， 我们检查一下这个草图还是哪个地方做的不对， 这个角度不对，因为是八个箭槽，八个箭槽就是三百六十度，除以八是四十五度，所以说一般是二十二点五度，这样就对了， 嗯，这样应该是就对了。 我们再来测量一下 宽度是 t， 这样就正确了。 下面我们再对这个外螺纹进行建模， 圆柱体的边线， 然后这个起点的边线 偏移，嗯，就是让他提前， 嗯，进入这个螺纹，看一下这个， 还有这个螺纹的优选螺纹，对了，还有螺纹的这个结束的这个边线选择一下， 这就是这个花建筑，嗯，建模过程。
01:57查看AI文稿AI文稿有个朋友想要回到卧室里面画这个花剑，这里我想了个办法，我们可以在机械工程师里面先把草图画出来，根据他这个参数，他这个是魔术是三，魔术是三，在这选个三， 然后他这个基准值近一百，还有下面这些参数在这里找，然后其他的比如说这个尺厚五点一一七， 这个尺厚五点一七，尺寸确认没有问题，然后我们就点确定，就可以把它生成出来了。这个文字 需要把它删掉，然后给它画一个圆，因为它是个内花键嘛，我们把这个圆也给它画出来，然后把这个图形复制一下，按 ctrl c， 然后在搜 logs 里面新建个零键， 然后可以在这个右试基准面看 q v， 就把这个图形生成出来了。然后我们点拉伸选择这个草图， 然后点确定这个模型就建好了。如果是自己画这个草图就比较费劲，我们是利用机械工程师里面 这个德标花件的，然后这里面的参数也都有，一确定就可以画出来。如果你也在画这种德标花件，可以用我们这个机械工程师的软件，又方便快捷省时间。
137英科宇软件（林）
02:39查看AI文稿AI文稿哈喽，亲爱的小伙伴们，昨天我们讲了如何用卡扎绘制齿轮，今天我们要讲的是还用绘制齿轮的命令，如何绘制渐太线花卷。大多数情况下绘制渐太线花卷要比绘制齿轮齿型要实用的多。 我们在实际的生产过程中，经常会遇到内孔式剑客线花剑的轮类零件，就像图片上这样一个假如没有拉刀的话，买一个拉刀好几万块钱，如果不是大批量生产的话，还是用线切割比较划算。我们国家采用的剑客线花剑有两个标准，一个是国标 gbt 三四七八，还有一个是德标 点五四八零。今天我们就讲一下这两种尖开线花架分别怎样做。嗯，话不多说，上干货，欢迎来到我的主场。 首先我们打开绘制齿轮齿形的这个命令，这里呢尺数呢？我们说二十， 魔术呢？我们输的是二，压力角呢？昨天做齿轮压力角是二尺，这里边是三十啊，零点四五，这个我们先给他一个零啊，需要注意的是定高系数是零点五，我们齿轮持定高系数是一，这个是零点五。然后我们现在做的是第一个，做的是一个内尺， 我们下一页，然后尺跟过度圆角这个位置我们国家标准的是啊，零点二乘以魔术，所以说咱们魔术是二，所以说这就是零点四啊。然后有效尺型，我们是二十啊，把中心券给一下， 然后我确定现在做了一个内，呃，做了一个内尺，我们再做一个将开线的位置，我们比较一下，看他的间隙啥的。呃，合适不合适，我们直接把改成外尺，然后还是下一页这个位置呢？还是零点四，这个位置还是二尺啊？ 完成啊，我们看了这个间隙啊，还是可以的，这个是外置，这个是内置。下面呢我们再做一个德标的，我们换一个颜色， 德标和国标的有啥区别呢？它就是德标吧，它有一个变位系数，变位系数是零点四五，其他的地方呢都是一样的，我们先做一个内尺，还有就是尺跟过度圆角，它是零点一五乘以魔术，我们国标的是零点二乘以魔术，所以说这个地方是零点三，依然是二十尺。 嗯，看了啊，我们这个德标的这个内尺就大了一圈，然后我们再做一个外尺，其他地方都不变，这个位置改成零点三，这个位置是二尺。然后确定 啊，看这这这个绿颜色的是德标的这个白颜色的线，这个是咱们国标的。好了，今天就讲到这了。
