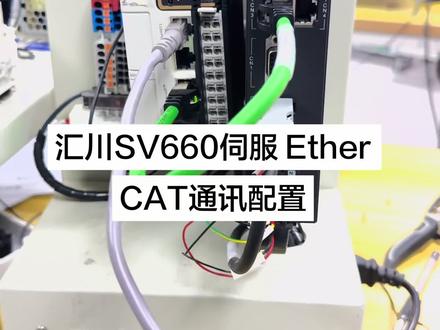

笨鸟先飞和陈老师学工控，今天这节课我们将给大家分享一下会穿会穿的 excat 总线的配置方法。 二零幺九年的时候，那是我第一次见到 h k 的总线，那时候我还在宁德时代端正电器工程师 复制一些设备的一个验收的时候，我去到很多个不同的厂家验收啊，转角机啊，注壳机啊，隧道炉啊等等很多种不同的理念设备。 我发现现场很多用这个会窗的四伏电机的，而且它上面都是用了网口啊，一个四伏插，另一个啊，一一串一连串插下去，然后最终就拎到这个啤酒机上面去，我感觉 它的接线很方便啊。我也问了现场的一些工程师，哎，你们为什么都挑了这个汇川的这个式服啊？现场的工程师说，哎，他支持 hcc 总线。 那什么是 excat 总线？为什么我们要去使用这一种通讯协议呢？它有什么优点呢？ excat 是一种开放式的现场总线，基于以太网，它主要应用于自动化控制技术， 他的传输速度非常的快，安真以太网最多能够实现一千八四百八十六个字节的数据交互，这些数据的交互呢，耗时仅需要三百微秒。 另外一个他的木线非常简单，只要一根网线就能够把所有 所有的四倍串联到一起，而且它的软件的配置在会窗的 p o c 里面也非常的简简易。 第三个，他的同步抖动非常小，就算是一百个四伏轴的通讯也是非常快速的啊，他能够实现这个同步偏差一微秒以内。 另外它连接的数量比较多啊，对比我们 p p o c 的脉冲控制啊，我们比如说三零为主啊，三 u 的 p o c， 它最多能够有三个脉冲轴的输出，而如果你选择会穿的一个 e g 以及五百系列的这个 p o c， 它单个 its cat 的轴最多就能够实现七十二七十二轴 的这个控制，而且它的硬件成本非常低啊，只需要一个几百块钱的 p o c， 我们就能够带动起这一个 h k 的它的这个通讯协议。 好，那么这个就是我们为什么要去用这个开始总线的一个原因啊。接下来我们来看一下这一个轴信息的一个配置啊，首先看一下硬件的一个连接啊， 控制器，我们现这个案例里面选择的是 e g 五零幺这一个 p u c， 五开头的这一个就是支持 sk 的总线啊，三开头就是不支持。 然后我们现假如说连接了两台这一个驱动器啊，那么就是把 excuse 的总线插到另一个的输入口 啊，另另一个的输出口接到第二台，然后我们的这个四伏电机，它的这个 极限啊，原点他都接到这个九针串口子上面去啊，那么我们可以通通过这张表可以看出来，他的这个正极线是啊 v i e， 然后负极线是 vi， 二圆点的信号是 vi 八啊，那么这几个信号我们要接，其他信号可以不接啊，包括这个四伏的这个死能，四伏死能我们可以直接通过软件里面去控制就可以。 好，那么把这三个信号一对接到这一个平，这个滑台啊，车杆滑台里面啊，就是这样的，然后这个四伏电机跟这个驱动器的两 连接，我们这里就不展开啊，因为比较简单啊，好，接下来来看一下软件方面的配置 啊，这个是我们新建这个程序的这一个导航栏，我们需要在 it cat 这个位置啊，右键 自动扫描啊，此时我们的 poc 必须要先连接上电脑啊，要啊，他能够跟电脑完成通讯才可以选择这个选项啊，自动扫描啊，右键自动扫描，然后呢，点击 这个开始扫描，他就会把我们连接起来的这个四伏电机给扫描出来，或者说你连接的是别的一些设备，那也能够通过这个开始扫描给他识别出来啊，他会自动识别，我们选择更新到主泰啊，此时就会刷 新过了。好，我们来看一下这个这个软件里面啊，实际的这个软件里面，如果你是没有这一个 p o c 的话，那这个位置就更新不了， 扫描不了啊，他会显示未联通啊，所以我们要有个 p o c 才能够在这里去刷新啊，没有 p o c 的话，这一个字幕操作操作不了 好。然后呢，第二次，第二个，我们要在这一个运动控制轴这个位置，右键点击添加轴 啊，那么他就会给你添加一个轴出来啊，这个轴的编号是零号啊，那我们就在输出设备的这个位置啊，基本设置里面， 输出设备这里选择我们刚刚在 if cat 总线里面添加的这个事故电机啊，选好之后 就可以对四伏电机进行测试，我们可以通过双击这个软件这个位置，然后呢啊再点监控，进入监控，然后进入在线的调试这个界面， 那我们可以点击进入四伏调试啊，此时我们的 p o c 还有四伏应该是要跟电脑能够连接上的， 之后点击使能，那么使能之后呢，链接你手动就转不转不了了，你就可以手动去用这个 drag 加还有 drag 减去控制链接的正反转，可以通过这边的 这个输入框给他设置速度，我们也可以用绝对定位相对定位去对他进行控制啊，那么下面这里 你可以输入我们的速度以及目标的位置，然后选择对应的控制方法，点击开始，那么他就会自己动作。好，那么这个是链接的一个测试调试的一个过程。 好，那么接下来我们来看一下这个四伏电机的一个参数说明啊，那么在这个轴轴的信息里面，我们点进单位换算的设置 啊，首先是要设置一个美妆脉冲数，这边呢是用十六进制显示的一个数啊，我们也可以勾选把它显示为十进制，才更符合我们的这一个数学的这个标准啊。然后 再往下有两个选项，我们可以选择面数装置，那么他就帮你添加了一个链子扯轮笔，那么我们也可以不用不要链子扯轮笔，这就那就选择上面这个选项， 那么要设置的是这一个单位的移动量啊，公路台一圈的移动量啊，是多少个？这个 unity 啊，那么这下面有条公式啊，脉冲术 会等于这一个美状脉冲啊，就上面设置的这一个啊，去除以工作台一圈的移动量啊， 他移动了多少毫米啊，然后再去乘以这一个移动距距离啊，那么根据这条公式，我们后续去做一些计算的时候啊，就就可以使用这个公 啊。好，这是另一个页面的这个参数啊，再往下这个页面的参数我们要设置的啊，另一个是增编码器的一个类型啊，如果是增量的，我们选择另一种，如果是绝对是编码器，那我们就选择另一种啊， 哦，这里应该是选择增亮色的啊，然后模式的设置，我们是线性模式还是旋转开旋转模式啊，旋转一般就是按照角度的，那么我们这个滑台啊，明显就是一个线性的一个模式啊， 再往下我们可以设置这个软件的软极限啊，超过了多少范围，那么他就会不不再动啊。再往下比较重要的一个东西啊，就是轴的速度，他的最大速度，他的 最大加速度，还有 drag 的最大速度啊，做这里做了一个限制啊， 然后下面是扭距的一个限制啊，一般先按照默认去设置就可以啊，然后呢，硬件的逻辑限位，我们要给他设置是正逻辑还是负逻辑， 正逻辑呢，就是上升也有效啊，负逻辑就是一个下降也有效啊。好，这里我们先不展开啊 啊，那么参数的话基本上就这些啊，基本上你按照默认的这一个给它打勾就就能够弄起来了啊， 然后再往下我们来对这个轴进行 drag 控制啊，让这个轴动起来啊，手动起来 drag 这 前我们需要对四伏电机去进行使能啊，使能，我们因为刚刚接线的时候是没有接使能端者，那么需要用到一个使能的指令， 省能的指令，还有这个 drag 轴的这个运动控制的这个指令都在软件的工具箱啊，右边的这个工具箱在 catch 的这一个基本指令里面， 那我们可以把这个模块给拉过来啊，就会显示到这里，这里呢，我填了一个 m 一百作为使能，那当 m 一百导通的时候，这个链接就会使能，就会动不了，就能够去对他进行定位控制。 下面这里呢，我选择的是 k 零啊，填的是 k 零，那表示的是零号轴啊，我们记得刚刚添加的， 走在左边导航来，那么这里呢？ x 啊，这个是零，那你也可以把这个英文单词啊，整个的抄进去啊，那也可以啊，或者说跟我一样填 k 零啊，填 k 零就比较省事一点了啊， 好，那么这个是一个这个使能啊，然后面呢，这些是他的一个 一个银角啊，一个忙碌啊啊工，工作中啊，错误啊，还有这个冒错的代码啊，这这个这些银角，我们等一下再来展开啊，因为所有的这一个 定位控制，也就是开头定位控制的这个引脚都差不多，我们等一下到后面讲到这个绝对定位的时候啊，再或者是圆点回归的时候，我们再来展开来讲这些这个引脚啊，那么这里呢， 我们只需要给 k 零还有 m 一百他就能使呢，其他的可以不填，先不管他，然后再往上面啊，这，这个是一个 drag 手动的一个控制程序， 那当我们 m 零开始它脑通，那么它就能够手动去动作啊，然后下面这个填了个 m 十，那表示的是症状 m 十一呀，这个是反转，就是 m 十倒通，他症状加加，这两个结合到一起啊， m 零加 m 十是症状， m 零加 m 十一是反转， 然后这个快，它上面的这一个引脚啊，跟跟下面的这一个是一样的啊，就填他的轴的编号，我这里也是填了一个 k 零啊，表示零号轴啊，运动轴，我们如果 连两台，那你可以在右键去添加轴啊啊，他下一个就是一号轴，二号轴，按照这个顺序去排下去啊，好，这个是一个 drop 控制。 好，接下来我们来看一下这一个相对定位的一个控制指令啊，那么我们这种控制的指令呢，我们只需要用一个上升沿的信号去触发就可以啊，这个快，同样的可以到右边的工具栏里面去把它调出来啊，这里我就不给大家再展展示怎么调了啊？ 好，那么他左边有几个引脚，右边有几个引脚，我们来看一下这些引脚的一个信息啊，第一个是一个轴轴编号啊，如果是另一个轴啊，零号轴，那我就填 k 零啊，或者说直接输轴的名称啊，在下一个例子是他的 距离啊，这里写了一九十啊，那么这是他的距离，再往下是一个速度，那么这里呢，我们给了一个一一千一，那就是 一千一里面的数据作为他的速度啊，再往下两个是一个他的加速时间以及减速的时间啊，这里都设置为一千。 最后面这个是一个曲线的类型啊，应该就是他的加减数的这个曲线的类型啊，我们可以按照默认就可以啊，不停他。 好，右边的这几个引脚呢啊，另一个是动作结束啊，这个是一个动作正常结束的一个标志啊，那么 m 五零五他就会导通啊，当轴在动作中，那么就会忙碌信号他就会导通啊， m 五零六就会导通啊，那么下面这里 还有一个命令停止啊，命令与终止，那么这个呢，跟动作结束这两个是不一样的，命令与终止是受到某些控制的情况导致他停止，而这一个另一个呢，是他动作已经完成之后已经结束才会导通啊。 最下面两个引脚呢，是一个错误的一个输出，还有他的错误代码，错误代码我们最后面再讲啊，最后面我们有一张表，可以查阅我们这些错误，他的这个解决的方法啊，以及他的这个意思啊。 好，那么这个是相对定位控制啊，他的这一个快啊，他的一个引脚的说明， 其实很多时候我们只需要把左边的这些菱角填好啊，右边呢，我们只需要一个动作 结束了，这样的一个标志位啊，其实就可以控制啊，其他很多都可以暂时先空着也能够去控制啊，他就显示为这样的一个状态啊，空了一个这样的状态啊， 好，那么接下来我们再来看一下下一个指令啊，圆点回归，那圆点回归呢，我们首先需要在运动控制轴这里面啊，有个圆点返回的设置，对他进行设置啊，那我们这里呢是圆点信号要选择使用，然后呢这一项信号使用 腹线限位使用，因为回原点的过程中，他如果是在靠近腹极线的位置啊，那他到时会往往副方向回原点的时候会直接碰到腹极线，那这个时候呢，我们就要规定一个腹线位，到时候让他自己走回去啊，所以这个 下面的动作里面等一下就会讲，哎，他碰到负极线的时候是什么样的动作啊？那么你使用了负极线之后呢？他正极线就不会使用，那到时候就只能他启动回你的时候，他一开始是先往负方向回的， 如果你这个负极线不使用，选择正极线去使用，那当开始直行回原点的时候，他是先直行回往正方向的回原点 好，然后呢下面的这个圆点的这一个回回圆的方式，我们选择的是回零十四号， 你选择不同的回音方式的时候，下面软件里面下面的这张表他会自己变化，要告诉你他的动作的过程，那么我们根据这张实序图，我们就能够知道他是怎么回的 啊，我们来解读一下他这一个回音的方式啊，那么有几段线，其实就有几种回回音的类型啊，那么我们来看一下最简单的另一种，下面这种， 这个是圆点开关信号，那这个点在这里表示我们开机的时候就刚好是处在圆点的上方，那么此时它以 l 负呃不负 l， 那么这个表示的是离数啊，圆点返回的速度啊， 还有一个接近零点的速度，那么这个两个速度，这个是一个相当是一个 h 高速，这个呢接近圆点的返回速度呢？这个是低速，就是 l， 这个图里面的 l 啊负 l 啊，好，那么当它处在圆点上的时候， 他就往负方向走，以里数的这里设置的这个里数去走啊走，直到碰到这项信号链接的这项信号，他就会停止，把扯点扯点设置为圆点。 好，那如果是在啊圆点的右的左边啊，左边快碰到这个负极线了，好，那么此时他就先以高速的速度回，回回，直到碰到啊负极线这个信号， 他就会降低速度，然后反方向去加速运行到最高速度啊，直到碰到原点信号就降低的速度降到零，然后呢反方向慢速走，走走走走，直到碰到这项信号。马车位置是 作为原点啊，还有第三种情况，这个位置他的位置在原点信号的左边啊，那他就往右边回，往复方向回，直到碰到原点信号的时候，把速度降低到低速啊，一开始是高速啊，碰到原点降低为低速，再慢慢 回，直到碰到这项信号就停止车位，这是作为圆点啊，他这个就是他的动作过程，那么触发怎么来触发通过这一个圆点回归的这个指令啊？ mc home 啊，这一个指令就是一个回圆点， 那么他的引脚非常简单啊，前面，后面这些我们刚刚讲相对定位的时候已经讲过了，那么重点就是这一个，那么这个是回原点完成啊，那么 m 五零三 这个点到数据会导通啊，然后这里呢是轴的编号，我们填 k 零啊， 好听啊，这个回音点啊，就就这样啊，主要是这个回音点的回零方式这里有很多种，有好像有三十种，总的这个回零的方式，那你要一个个去看啊，他到底是怎么回的啊？ 很非常灵活啊，就算你没有原点的时候，你原点信号没有的时候，他也能够自动去回，只不过这里面可选的方式就不一样啊， 好，再往下是一个绝对定位控制的这一个快啊，那么他其实跟相对定位的快是一模一样的啊，是一样的，只不过他填的这一个位置信号是一个绝对坐标啊，那么这里我们就不展开啊，那该 知道这个快，他的这个名称就可以啊，然后最后面当我们这个通讯出现故障的时候，我们要学会对他进行处理，那么就有就需要获取他的故障代码， 那么首先另一种，当我们执行责令的时候出现故障，好，那么可以通过右下角填的这个计算器啊，它里面就保存有我们的故障代码。 第二种可以通过软件的故障诊断功能，他也能够诊断出来啊，这一个对应的故障代码，同时里面有故障的一个信息啊， 这这个八二零四，他的类型这个信息是重账，类型不匹配，那就选错账了，我们去一般就 更改啊，下面这里这里呢就有解决方案啊，检查网线是否插反，或者说实际的设备中是否匹配啊，选，选错了吗？啊， 当然除了这一个，我们可以有张表啊，在手册里面有这张表啊，我们刚刚的那个故障，这一个 八二零四啊，那么在就在这个表里面我们也可以查到啊，八二零四啊，同样类型不匹配啊，解决方案， 其他代码呢啊，就在这两张啊，这这这两页的这个错代码里面去找啊，就能够去解决这个通讯的一些问题啊，这个课程最重要的就是让大家 去入门啊，学会初步的掌握 it to cat 通讯的应用，更加深入的学习啊，需要大家自行去摸索。好，那么这节课就到这里，谢谢大家。
