那么通过前面八章的这一个内容学习,相信大家能够以面向对象或者是面向图形的方式,可以很熟练的来绘制我们的电器原理图了。 那么今天的话,我们来看一下第九张 eplane 当中的报表与标签的一个使用。那么报表是一个什么样东西呢?在 eplane 当中呢?报表是我们把项目数据以一种表格的这一种形式来输出,生成一个图纸页, 那么电器项目当中呢,他的图纸需要将我们的原理图转化成转化呃,指导我们现场呃项目施工的各类图纸,比如说我们打开这个地方可以看到里面呢 有没有这些原件清单,通过这个原件清单呢,可以让我们的公司采购部门去啊,采购你 项目当中所需要用到的设备。然后还有这个地方的单子报表,比如这个地方的 段子排页图,还有段子排总览,可以通过这一个呢,让我们知道现场 施工的时候他的一个接线是什么样子的。那么报表呢,可以是一种文件啊,将项目数据导出给外部的文件供第三方使用,比如说可以导出为 excel 表格,或者说导出为 pdf 的这一个文档都是可以的。 那么从我们生成的这一个报表页这个角度来看的话,嗯,报表的生成的话,主要分为两类,一种的话是以一整个图纸页哎他的一个篇幅来显示,也就说输出为页。然后还有另另外一种呢,是嵌入在我们某一个 图纸里面的,比如说在我们的总览页上面啊,会经常,嗯,在旁边有一个报表,这个报表里面呢就包含了这个总览图纸当中他使用到的哪些个设备清单,就 这个这个报表里面不是说整个项目里面使用的,而是在这一个,嗯,安装版布局上面,他用到的一些设备会在这个地方显示,这是一种嵌入式的啊,嵌入式的报表,那么嵌入式的报表相对来说他的这个篇幅啊会比较小一点。 ok, 那么了解了这个之后呢,我们来看一下生成的报表的类型有哪些生成报表类型在哪个地方可以看呢?我们点击工具报表生成, 点击工具报表生成,然后生成好了之后呢,在呃弹出的这个报表的对话框当中,我们可以看到他有两个标线,一个是报表,一个是模板,那么这两个里面呢,其实都是 可以来生成我们的报表的,那么这两种生成报表的方式他有什么样的区别呢?首先第一个啊,我们先来看在报表的表现当中来生成,在这一个 在这个地方我们要生成的时候呢,我们把这个项目打开之后,你可以看到它其实主要分两个类啊,也就是我刚刚给大家介绍的一个是页类型,一个是嵌入式报表类型,那么这两类你在新建的时候呢,你想要新建一整页这个报表的话,你就选中它,然后点击新建啊,就可以了啊,我们看一下,点击新建之后,你可以看到 我可以生成的报表类型一共有这么多,然后根据你实际的使用需求的话,我们一般来说用的比较多的,然后 plc 总览这个多一点标题要封页,对吧?这个也也会用到,然后部件的汇总表,部件列表,然后,嗯,插头的话 这里用用的比较少一点了,我们的电缆,电缆连接,电缆布线,电缆图表,然后还有端子图表等等,这个用用的也是比较多的,下面这个地方的目录这些都是用的比较多的,其他的一些呢?呃,看你的实际使用了啊, 然后在这个上面的话,你可以生成这一个报表的时候,这个报表里面的信息是看哪一个项目,你可以在这个地方进行修改啊,可以选择你整打开你的这个部件库来进行一个选择,然后 我先不不确定啊,先不操作,然后你要生成这个嵌入式报表的时候呢,一样的,你要点击这个地方啊,点击这个地方,点击新建, 然后这个是在我们的报表这个标线上面来生成这个页,那这里生成页的时候呢,你只要在这里点击了新建,然后最后操作的时候,点击确定之后啊,你就会发现在你的这个 页导航系当中就会立刻的生成这样一个页,然后在模板里面呢,在模板里面打开之后啊,他这里只有一个目录,是吧?只有一个目录,那么在这个地方你想要生成的时候呢,你是先要在这个地方点击新建 啊,你想要创建一个目录, ok, 那你点击一下,然后确定,然后你想要生成一个其他东西呢?点击确定,确定啊,点击一下确定好了之后,在这个地方相当于是啊,你要把 整个项目当中需要用到的所有报报表信息先在这个地方做一个预览,以及他的一个结构的排列, 排列好了之后再点击前面的这一个生成报表,他会把你这之前在这个模板里面做的啊,做的这些个报表统一的在你的一二导航器当中来进行生成啊,这就是他们两个的一个区别。然后我们再来看一下下面这个地方有个设置, 一个设置设置的时候他有一个输出为液,你可以看一下他输出为液的时候有哪些啊?设置表格,比如说我们在选择的时候部件列表,是吧?我们跟找几个比较常用的吧,比如说我们的部件汇总表在这里呢,有一个默认的表格,你可以点击他,然后呢去查找, 打开这个查找表格呢,他会弹出部件汇总表,这嗯以排上当中他提供给你的所有的表格信息,通过这一个地方他弹出的选择表格里面有一个预览,我们把它勾选上激活,你可以通过这个地方呢,大体上看一下 你在这里选择的表格,他最后生成出来到底什么样子的,你可以通过这个地方的预览来选择你的这个模板。 okay, 那我们比如说这个改一下,点确定 默认的模板就是这个,那么同样的其他的也可以,其他的也可以,其他我们用的不太多啊,点确定。那么这个地方呢,就是我们生成报表的时候他的一些相关的设置。那么讲了这么多啊,不如实际的操作给大家看一下。 那么我们还打开我们原来的这一个之前画的这个图纸,虽然说里面用的东西不是很多啊,但是我们也一样的,也是可以用来生成我们的。呃,报表信息的,那么点一下啊,点一下,然后点击工具,然后你要选择这个设备啊,报表生成, 然后我们先以一个这个单一的报表来生成的方式选择我们实习项目打开,我呢先创建一个以页这样一种类型来生成的,点击 新建,点击新建,然后我们随便挑一个,比如说标题页封页是吧?标题页封页,原项目选择的是实力项目,这个不用管了,肯定是对的。然后我们点击确定, 点击确定之后呢,他会弹出这样一个设置标题枫叶的一个筛选器,这个筛选器一般来说我们都是未激活状态排序的话,现在没有,他没有办法让你选。 然后以及一个表格,这个表格呢,如果说你不选的话,他就按你我们刚刚在这个设置输出文页的那个弹框里面进行一个选择,当然你在这个地方再给你一次机会,你还可以重新再选择一下。一样的啊,这个和刚刚那个差不多啊,可以在这个地方重新选择, 这是技术执行规范啊。我们现在选择的话是标题页封页吧, 点击打开确定, ok, 然后呢他会弹出这样一个总计的对话框,这个里面让我们来选择他的高层代号,位置代号和文档类型,那么这个时候我们应该来选择文档类型,我之前是不是新建了一个封面,对吧?文档类型选择封面嘛,报表是文档类型的。 呃,前面的这一高层代号位置代号的话你可以选择,也可以不选,这个无所谓,然后我们点击确定,你可以看一下, ok, 我们关闭可以发现这个地方呢,他已经新建了一个标题方,有吗?双击打开看一下,这个呢是按照它里面默认的这一个格式来设置的,而且它里面的这些信息 啊,就有的人说了,哎,这个图标是吧?和我们公司里也不太匹配,这个公司客户可不可以在这个地方修改,在这边添加呢?这个里面所有的信 些它都是属于我们前面讲过的这个文本里面特殊文本,而且是项目里面的啊,项目里面的,所以说你要想要改变这里的信息的话,你可以选中它,然后右键点击属性,可以看到这里有是关于我们项目属性里面的一些东西,你可以把它全部修改一下啊。 okay, 然后我们再以这个生成,以模板的方式再来生成几页,打开我们新建里面没有,对吧? ok, 那我们选择一个标题页封页,先选择一个标题页封页 啊,这个有了我们就不放了啊,我们可以放置一个目录,点击确定,然后选择一下这里,我就不一个一个去打开看了,已确定, ok, 嗯,这个也放到我的封面里面去吧,确定, ok, 你可以看一下,哎,现在有了是吧,但是在这个里面没有任何的变化,然后重新点击确定 好,我们再放一个设备的连接图模板,选择设备连接,放到电脑图标里面去,再新建一个,以及我们都新建一下吧, 福建汇总表,然后文档类型是我们的 bob 清单,再新建我们的电缆连接图, 同样的文档,选择电脑后再新建电脑图标 一样的,在文档类型里面再选择一下, 点了里面,然后剩下的我就不一一操作了啊,他都是差不多的,然后我们选择好了,在这个地方选择好了之后啊,点击这个生成报表这个选项,点击一下, ok, 那么我们可以看到,哎,在这里已经有我们刚刚在这里面修改的这一个信息了啊,那么这样的话就是通过我们手动的方式啊,来绘制我们的报表, ok, 那么前面我们给大家介绍了这一个,嗯,一页 这种方式来输出看我们的报表,然后接下来我们来看一下嵌入式报表的生成,在我们的这个图形编辑区当中,我们要找到一个想要插入嵌入式报表的这个图纸页, 那么我们一般来说啊图这个庆祝报表使用最多的地方呢,前面也说过了,在这个安装版布局里面,看一下安装版上面使用了哪些个部件,那么这里我是没有绘制的啊,所以说打开一个现成的项目, 找到他安装版里面的点控制柜的布局啊,这里已经有了一个啊,我把这个删掉,重新插入一遍啊,重新插入一遍, 然后我们来看一下这个嵌入式报表怎么来生成,那么还是点击工具报表生成, 然后在我们的这一个报表的这个对话框当中啊,选择我们的报表报表标签,然后选择这一个项目展开啊,展不展开这里都没关系,我们点击新建, 然后点击新建之后呢,把这个地方的输出形式一定要记好,把它由页改成手动放置,我们看一下默认为页的时候呢,他的当前页是不可以勾选的, 然后我们把它改成手动放置这种输出形式,也就是说嵌入报,嵌入式报表这一种输出形式的时候,你可以看到他的当前也是可以勾选的, 那么这个当前页到底我们要勾选还是不要勾选呢?那么你要看一下我们现在想要生成的这个报表当中的信息,是不是在我这一个安装版布局上面,这一个显示的这么多设备要放在这一个报表 里面,而这个整个项目当中其他的一些部件就在这个,呃,安装板上面没有用到的部件是不需要来显示的,所以说我们要 把这个当前页给它勾选勾选上,然后呢找到我们设设这个部件的列表,然后我们点击确定,点击确定之后呢,我们来选择一下它的表格, 可以选择这个啊,选择这个好,我们确定点确定给点击确定之后呢,你会发现在我们这一个鼠标上面啊,他就有这样一个部件列表是跟随着鼠标来移动的,那我们给他找一个位置,点击一下啊,就放置下来了, ok, 那么放置下来了之后啊,放置下来之后,那么我们可以看到啊,他其实没有占到啊,没有在我们的这个图框当中啊,这是因为我们之前生成的这一个 安装板布局,他们放在正中间,那么我们可以把它调整放到左边去 整体移动一下, 然后网络报表 有点卡啊, ok, 那么这样的话,我们在这个安装的布局当中就插入了这样一个部件列表, yeah。 嵌入式报表, ok, 然后我们再来看一下啊, epan 当中的报表更新这样一个功能, 在我们原理图当中有修改的时候啊,我们需要对于已经生成的报表进行一个及时的更新,那么这里我就回到之前的那个项目,因为它里面东西比较少,我们很容易能够看出它的变化,然后我们在这里呢重新选择它,新建一 一个部件列表啊,先新建一个部件,然后点击新建这里,就这里就输出为一页了啊,一个部件汇总表,确定, 看我那文档类型,我们现在确定关闭。 ok, 那么我们来看一下,这里就有我们的部件的列表啊,部件列表我们可以看到他用的用,用的哪一些,然后呢我们去找一下啊,我们在项目当中使用的这些个部件,然后把它进行一定的修改,比如说我删掉一个啊,删掉一个, 就比如说这里的辅助毛看 c a z k 零零二,这个,是吧?我们之前记得好像是在这一页当中,这一页当中用到了这些,我们把它删掉, 那么这些删掉了之后呢,我们可以看到啊,在报表里面,这个我已经删掉的,这个啊, c a z k 零零二,我自己创建的这个部件,它还是存在着的, 还有这个 c a z k 零零一,好,我们刚刚删掉了这两个,他还是有的,那么呃,我想要得到一个准确的,怎么办呢?点击工具,报表不需要重新生成了啊,点击更新, 你看他会根据你这个原理图当中啊他的部件设备的变化来自动的更新啊,所以说这个还是比较简单的。 ok, 然后今天的话我们讲的这个内容就到这里,下一节的话我们来看一下已破烂当中怎么以这个 excel 或者是 pdf 的方式生成第三方的数据,那么感谢大家的收看。
粉丝1402获赞2002

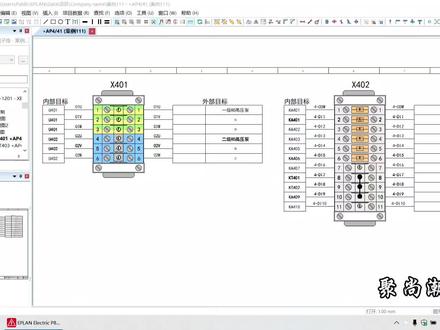

大家好,前几个视频给大家讲了一下步交库和符号库相关的操作,这次给大家讲一下报表相关的操作。首先给大家讲一下这个带颜色带属性的段子图怎么弄, 这也是同学们问的比较多的一个问题啊,有人在说是谁问你呢,就那么几个评论,就那么几个赞,是自己问自己吧。 哎呀,其实不是啊,因为在某宝上给大家分享资料也有几年了,很多人看资料里边都带着猛哥这个名字,那个人就是我,我就是猛哥,多了不敢说,几万个人肯定是有的, 所以大家问的比较多的问题我还是知道的好。废话不多说了,那现在开始啊, 首先说这个带颜色带属性的,他要配合一个符号库用,这个符号库我已经准备好了,有段子土的符号库, 符号库怎么导入?上次已经给大家说过了,这个不知道的可以看之前的视频。那把这个符号库复制,然后 放到要替换掉啊,切,替换掉啊,软件自带的那个符号库 替换啊,然后很多人说替换掉之后还是不行呢,是因为你你这个 符号库的名字和软件自带的这个符号库名字是一样的,所以替换掉之后要更新一下,设置里除了重新打开一下 就 g r a 开头的这个符号库, g i a 这个重新打开一下好确定,这样就可以了。然后属性怎么设置呢?比方说这几个端子 好嘛?三号段子双击这个有一个功能定义,那给他定义成 n 端子, n 端子就是零线,零线一般是蓝色的, 四号段子给它定一层地线,地线是 pe 段子确定, 然后比方说二号将可以定义成其他的一个,试一下 s h。 确定啊, 然后开始生成报表。哎,点工具报表生成,然后点这个小太阳,新建这里点这个报表啊, 然后点新建新建端子图表,在这里手动选择,手动选择可以,呃,选择你要生成的那个端子图,如果不选的话,它是整个项目的所有图,一起生成也太多了。在这里选手动 输出形式拯救 ear, 手动放置的话,你还得 ear ear 的放麻烦,然后自动生成 ear ear 就可以,然后确定, 然后咱们生成这个是 a p 三,是选 a p 三的 第一个,第二个,第三个,第四个,就 a p 三的这个位置单号里面的几个吧,然后去 定,然后这里选报表模板,这里因为我提前选好的时候里边有,如果你们都没有的话,点这个查找, 然后选这个零开头带属性的模板,这是我自己做的模板, 有需要的也可以私信我。比方说随便选一个内位目标这个,然后确定,然后这是放到什么地方,然后给他放到还是 a p 三里边吧。 a p 三, 然后放到多少一页呢?放到比如说九百九十九页,然后确定,然后再看一下 a p 三的九百九十九页。 这个啊,这就声称出来了,刚才设置零线就蓝色的,地线是黄绿色的, 然后还有很多人看到了,这空了一个四号段子,怎么是中间空了一个?这也是很多人在问的一个问题,咱看一下,回去看一下那个原理图啊。 按住 ctrl 键,然后再点这个四,就能跳到对应的位置。 好,这是四号。四号有什么不同呢?就是看这有两,这个地方有两个叉,有个叉口。 啊,这个我这是显示一个点啊,我感觉点好看,然后就设置点,这可以改一下 选项设置,然后在图形编辑里边常规这选上包含目标确定。哦,这样就能看出来了。再看一下,这个地方是有两根线的, 这根线是到四号段子,这边两个线也到四号段子,所以一个段子有两根线,所以说 这里有空了,一个四号带的,相当于接了两根线,怎么取消他呢?怎么不让他,这样还比较难看,是吧? 然后这样看这个节点,咱可以把这个节点方向你改一下, 让他往上拐。哎,这两根线接电瓶器去,再接到端子,或者说让他往右拐,接到这 这个线穿上。不解。这这样改一下都可以,随便改一下,别让它朝向段子就可以确定,然后再再更新一下, 更新一下这个报表工具。报表更新啊,看这样就可以了啊,这个是保险段子,带保险的垄断器段子 啊。这一个视频就给大家讲到这里,下一个视频 啊,再考虑一下讲什么吧。啊,谢谢大家,再见。

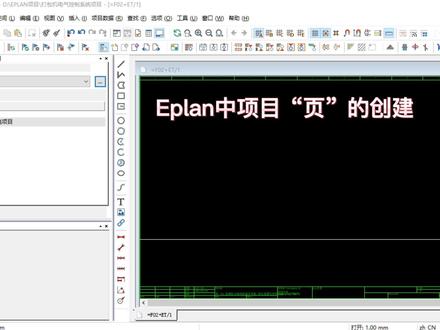

大家好,这节我们一起学习软件中途业的创建。如何进行业的创建呢?在业导航器中选中项目名称,上单机右键弹出快捷菜单,选择新建按钮。 或者在页导航器中选中项目名称,选择菜单栏中的页新建命令弹出的新建页。这里的完整页名是职业编号,只是这个页在项目中的哪块功能和位置,我们先看一下完整页名单,击完整页名栏后方扩展按钮,弹出完整页名对话框。 在这里可看到页的高层代号和位置代号,这里可手动输入标志,也可创建新的标志。这里只有选择了页的高层代号和位置代号,在项目数中才能看到预定意的项目结构,在进行设备查找和后期项目维护时,就能快速定位项 相关图纸。业的高层代号和位置代号从预设的结构标识符管理中选择,比如这也是从 plc 总揽业开始的, 这页的话我就选择高层代号,选择 f 零二, plc 总览点击确定。比如这是配电柜里的东西,位置代号选择 i。 配电柜点击确定后返回新建业对话框,这里显示创建的图纸页完整页名为等于 f 零二加 x 四那十一,这表示配电柜里的第一页 完成业的高层代号和位置代号定义后,在业类型栏选择新建业的类型。在业类型下拉菜单中一共包括十一种业类型,根据我们设计需要选择不同类型的图纸,这里我们从业类型下拉列表中选择总览。交互式,在软件中 按照页的生成方式将页分为交互式和自动式两种类型,所谓交互式即为手动选择图纸类型,自动式主要是指自动生成的报表类型页, 单击页类型栏后方扩展按钮,弹出添加页类型对话框。在这里我们可以看到这些自动事业类型。 业类型选择完成后,在业描述栏中填写新建业的具体功能是干什么用的?在业描述栏填写 plc 总懒 页描述栏中的信息可通过清空文本框按钮进行一键清除。在属性列表中默认显示图纸的表格名称、图框名称、图纸比例与价格大小。在属性列表中单击新建按钮,弹出属性选择对话框,选择创建者属性,单击确定,按 按钮再添加的属性创建者栏的数值列输入可以输入名称完成设置的对话框。 单机应用按钮,可重复创建相同参数设置的多张图纸,每单机一次创建一张新原理图页,在创建者框中会自动输入用户标志,我们点击应用可以看到页导航器中我们新建的一页图纸。我们再来新建一页,看看 新建个总店员供给图纸吧,设置高层代号为 pow, 电源供给位置代号为 at 配电柜业类型比选择多线原理图。交互式页描述为总店员供给单机确定按钮,完成图页添加,在页导航器中显示添加原理图页结果。 这节我们讲到这里,谢谢大家观看。

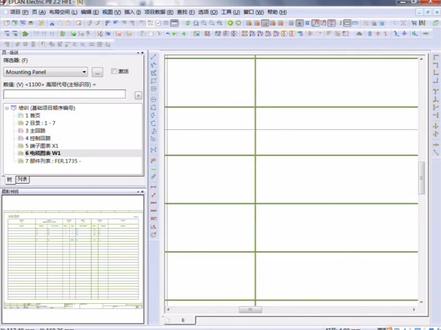

在我们的原理图生成之后,我们还可以自动生成爆表,那么我们点击工具爆表生成,来看一下我们能生成 哪些报表。首先右键新建业,我们看一下我们生成的目录, 就弄在第二页上,那我们还需要生成端子图表, 同样我们生存在第五页, 除了端子还有电缆是我们生产所必须要的数据,所以我们需要生成一张电缆图标。 最后我们部件的清单需要整理出来,那么我们再生成一张 部件列表, 生活在第七页上, 我们点击工具报表更新一下,那么这时我们的所有的图纸页就在目录里面显示出来了, 同样端子图标也把当前项目中所有用的端子都显示出来,这里面我们有四个端子是已经在使用,另外有六个是备用端子。 这时我们看一下我们的报表, 和我们的原理图是这样关联起来的,那么我们在原理图里面改变端子当前的名称, 我们看一下 我们的报表会发生怎样的变化, 报表也发生了变化。 最后我们看一下部件列表, 当前所有的设备的型号以及品牌都在这个表中有所体现。

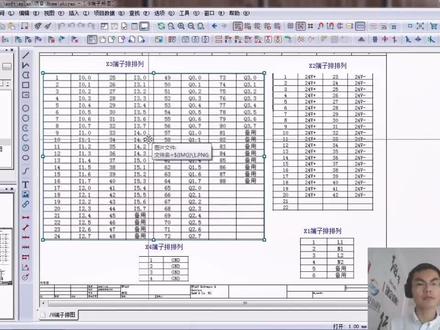

再给大家去分享一个小经验,就是说在我们 epan 画图的时候啊,需要去做表格的, 之后呢,我们还有时候会去自己去啊,通过我们这个,呃长方形啊,还有我们直线啊去画文表格啊,那这样的话是,呃会表这个 用的时间会比较长,那我们可以通过呢,在我们的外部表格啊,外部这个一个材料表格里面呢,去制作好,然后通过截图啊,外部我们通过截图呢去插入我们的这个图片啊,这样的形式的话, 那要比我们在这里呢去做表格的话要上很长时间啊,这是一个呃小经验。
