金竞蝠全模组电源接线教程
粉丝1994获赞1.7万
相关视频

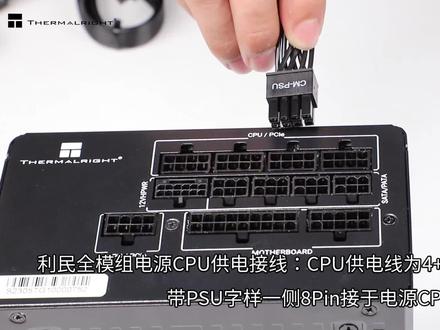

01:34查看AI文稿AI文稿今天呢给大家讲一下全部都是电源的接线方法。首先以我手里的安泰克 n e 七五零电源为例， 拆开电源可以看到一头为二十四平，一头为十平加十八平的供电线，这根供电线二十四平口，他是要插到主板上面的，对应二十四平接口上面。然后还有这根十平加十八平的是要插在电源的对应接口上面，电源上面应该有十平加十八平的一个对应接口，插上就可。 接下来可以看到一根一头为四加四平，一头为八平的供电线，这个是属于 cpu 的供电线，四加四平的供电口要插到主板对应的 cpu 供电线，然后这一头八平的供电线要插到电源对应的 cpu 供电口。 由安泰克的电源、 cpu 供电口和显卡的供电口是通用的，可以随便插。然后可以看到一根一头为六加 二平的供电，一头为八平的供电，这个六加二平的供电是属于显卡的供电，这个要插到显卡的供电口上，这个八平的供电也需要插到电源对应的供电口上。 然后可以看到有一根萨塔的供电口，这个是属于萨塔的供电线，他的另一头是一个六平的供电口，要插到电源上面，对应的萨塔 id 接口。萨塔供电口的作用是给硬盘光区这些供电的，也有个别风扇是可以加萨塔的。 最后呢是一根大四 d 的供电线，这种接口一般是给经销风扇供电的，他另一头呢是一个六平的接口，也是和硬盘接口一样，插到对应的六平接口上。好了，以上就是全部组的接线方法，大家可以收藏加关注。
177734779661776
00:42查看AI文稿AI文稿全模组电源接线教程二十四口主板供电，一头插电源上，另一头插主板上。八针。 cpu 供电，一头插电源上，另一头插主板 atx 十二伏位置上 高端主板 cpu 供电是八加八，需要把两个接口都插上八针。显卡供电，一头插电源，另一头插显卡上。 sata 硬盘供电线，一头插电源，另一头插硬盘上。最后也是容易忽视的一点，将开关打开。
941桥西区炜哲计算机官方号
02:37
06:31查看AI文稿AI文稿模组电源接线教程，买了魔组电源不会接线是吧？来，今天我教你们啊！首先先看上面这几个 cpupcie 这四个接口，他这接口是一样的， cpu 就是给主板左上角 cpu 供电， pcie 就是显卡供电。这四个接口是通用的啊， id 一和 sad 这是给那个硬盘或者即将风扇供电的，这三个接口也是通用的。另外这一个十针和十八针，这是给主板，主板二十四平供电的啊。首先你看好之后啊，能看懂之后，然后咱们找点燃他的线啊，看这种线， 这种线就是十针加八针，这一头是插主板的，这一头插主板的，这一头就是接电源的啊，时针插八针，一般的电源上摩托电源，只要是你能插上去，他就不会错，只要你能插上去，他就不会错。首先看这是 十八十八针啊，十八针只能插十八针，这个首先你要知道这两个就是接主板的啊，所以说这就是接主板的线，插上去 ok， 听见咔一声就 ok 了啊， ok， 这个主板的线就接好了。剩下的就是接显卡线， 显卡线，显卡线都是这种啊，就是 pcie， 有的写的，有的不写啊，就算你不写的。首先你要怎么分？就是说 六加二的都是显卡给显卡供电的，都是给显卡供电的啊。首先啊，这你知道之后，这是显卡供电。另外这一条就是需要插在电源上的啊， cpu 和 pcie 这是 通用的，通用的就是说你随便插上去就行了。另外这看到没有，这是八针，这是六针，你插在这上面插，插不上去，所以说只要你能插上去，证明他就是对的。 另外看这个线，这个线就是说他不是六加二，他是从中间分开的。四加四，这个四加四就是给 cpu 供电的， cpu 主板，主板 cpu 供电， 主板 cpu 供电，全都是四加四的啊，只要你看，哎，中间是分开的，可以分开分成四加四，这种全都是 cpu 供电，全都是给 cpu 供电的，所以说这是给 cpu 供电的。另外这一头就是接电源的啊，上面也有标识， m 幺杠零八，然后 可以随便不练接上去， ok， 接上去了， 剩下的就像这个，这个是给吉祥风扇供电的，另外还有说一些控制器了，干啥的去供电，所以说这 m 幺杠零八这些都是插在电源上的啊，你找然后对应的同样都是六针插上去，你插八针也插不上去，插这边也不对，所以说只要你能插上去， 哎，他基本上就是对的。剩下还有一根线就是下侧供电。 好，咱们明白这是给硬盘供电的，或者说其他的控制器啦，干啥的供电也有这种借口，所以说明白这是给设备供电的，那这一头就是说插电源的，所以说也 是往电源上六针上面插， ok， 这个时候相当于电源上的东西。电源上的接口啊，都接完了，如果说你的显卡供电需要多一根线，那你就再往上插就行了啊。 这个时候电源好一点的电源后面都有这种开关，当你用的时候，必须要把这个开关按到这个直线位置，不然的话这个电源是不通电的啊。 剩下的我教你们，就是说怎么这接头怎么插在你的其他设备上啊，怎么供电，这些供电接头怎么插？ 这个接口就是主板的二十四平空电，有的电源他这个是四针和二十 针是分开的，这个电源是固定在一起的，其实也是可以分开啊，用的时候把这个电源二十针和四针并齐啊，并齐，如果说是分开的，你就把它给并齐并齐，然后卡扣，看到没有这一个卡扣，这个卡扣，然后卡在这个主板呢 这一块啊，所以说就是对应了，就这样插往下摁就 ok 了啊。 刚才讲了四加四针的都是给主板上 cp 供电的，所以说就是说这个四针加四针分开或者不分开，都是根据你主板的实际的接口， 然后进行分开或者不分开的啊。首先咱们看这个是八针加四针啊，然后就是八针，这个就不用分开了，四针啊，分开一半有多少差多少， 如果说你的电源上就一个八针啊，这个主板需要八加四，没事，插只插八针也能用啊，只插八针也能用，但是他讲究一个讲究的就是你有多少就给他插，插多少，插满就行了啊，插满 ok， 一定要插满啊，搞定电源上的这个接口就是散的供电接口， 这他是有一个防呆，防呆口，防呆口然后对应了这个固态硬盘的这种缺口，对缺口然后插上去就行了。机械硬盘也是用这种供电的啊，机械硬盘也是用这种 供电的，不用的时候拔下来显卡供电，显卡供电都是 pcie 六加二的，只要是六加二的，全部都是显卡供电给显卡供电的，不要插错了啊， 不要插在主板 cba 供电接口上，然后怎么插呢？就是根据你实际的显卡的供电接口需求就是他是两个六针，你就插两个六针，两个八你就插两个八，对不对？插满一定要插满，插不满的话你的显卡是不会亮的 啊，就根据实际情况插满就行了，就这样就 ok 了。
1.5万金克丝电脑
02:22
07:49
05:10
01:18查看AI文稿AI文稿全模组电源的安装，这个是这个主板供电的这三这一溜是给那个硬盘或者一些灯带供电的，下面是显卡和主板供电的这个首先是这个是给那个主板供电的，咱们是插到这一块， 这有这三根线，这三根的话是硬盘连接和一些灯的连接，嗯，就是这样子的，这三根的话是插到这三个口上面，我们现在把这个插上就行。 你看这三个插好了，现在就是呃 c、 p、 u 供电的一个，再加一个呃显卡的两根线，显卡两根线是插到这个里面的，我们现在插这个就行，那它就是 pc 四的这套是和主板供电的这种口， 看，咱们现在这个线就插好了，这就是全模组的一个电源的插线。
03:45查看AI文稿AI文稿最近经常有好多朋友买到了个长城的电源啊，不知道这个模组线是怎么接，然后今天我们拿了一个长城的 x 七，其实 x 六、 x 七、 x 八他们都是一样的啊，我这个的话是三点一版本的，三点一版本的就是显卡这个供电啊，是新的这个接口 啊，是新的这个接口，然后这些线呢都是从电源里面拆出来的。首先这个最大的这个啊，能看到的，这个是给 cpu 那 个主板供电的啊，是给主板供电的，我们把它拆开来， 然后这里面呢要注意看一下啊，这边有个 at 插，这个是接主板的，然后是 psu， 它是分了两组啊，这两组是接电源的， 这个线呢是接在电源的这个地方，叫二十四片的 at 叉。两主线啊，它是一大一小啊，这个一般是不会接错的，我们把它接上就行。 好，接好以后，这边是接主板的哈，然后来看到我们的第二主线啊，这是 cpu 的，是给 cpu 供电的， 然后这个 p s u 这一边啊，它是接了一个电源的，不要搞错了，接电源的，然后这边有 cpu p c i 杠 e 啊，这边 这边的话就随便接。如果是三点零的话，这边是有三组是一样的啊，我这三点一的只有两组啊，这一组是接 cpu 的 啊，它是八加八供电的，八加八供电的。 然后我们再来找到显卡， 显卡呢，如果你显卡是最新的啊，是那个就是五零系列的，它就是这种接口啊，记住了，那个 psu 啊， psu 它是接电源这一端的， 插反了它是插不进去的。然后这边呢还有一组是老显卡啊，如果你是之前的四零系列啊，或者 a 卡，它有些还是这个就是， 那就是六加二就是八拼的啊，它提供了两组八拼的这个接口，然后 psu 还是一样啊，我们是接电源的， 嗯，把它接上就好了，然后剩下来的呢？这就是沙滩线啊，沙滩线现在用的比较少，如果有机械盘或者沙滩接口的固态呢，就用这个，这个 记住了，这个 p、 s、 u 是 接了一个电源，剩下来空下来是接了一个，就是硬盘什么的，它是在这个 cpu 的 下面啊，我们可以看到在这边，在这边啊，中间这一排 直接接在这边就可以了啊，这个因为我们暂时用不到就可以不接啊，用不到可以不接。 嗯，多下来还有这么几组线，目前大部分都是那个 m 点二接口的， m 点二接口的，所以这一排是可以不接的啊，然后这样的话，这这个电源我们就已经把它全部都接好了。 全部都接好了啊，可以看到都接好了，长城的叉六、叉七、叉八都是一样的啊，所有的都是一样的，这个接好以后就可以去装机了。
321东哥燎电脑
