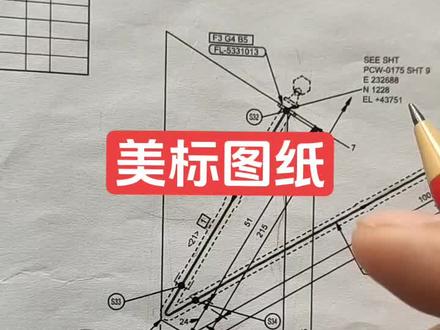

今天我们来讲一下这个美标图纸啊，这个图纸是一个美标的美标图纸，从哪看出美标呢？一号管子，我们看管子， 一号一号管，这是一米的管子，然后这个是长度为一点零米， 后面这个 pip， 这是管子，然后它是属于一个美标的。 b， 就是这个打破口的啊， api 五 l， 这是这个美标的材质，碳钢的， 碳钢材质啊，后面的 s 杠叉 s， 这个是管子的厚度，这就是美标的一种表达的，就是这么表达的管子，这是一米的，从大头分析，一米乘八百， npd 一米的变八百的了，然后再走之后这个六号是八百乘八十，按比例这个管是八十的，这管是八百的。这个地方需要做一个马按口， 做满口之后向上啊，连接这个口，这边呢是连接第三张图，再往再往这边走的话，他是连接这个设备口啊，这也是个口 啊，这个图纸就这么分析的啊。美标跟国标其实是一样的，你就分清材质就行了，他美标 标的是什么材质，他标的是 apiol， 你就找 apiol， 如果是幺零六就找幺零六，就跟国标是一样的，国标八六三，你就找八六三，这就是这个表达方法啊， 国标的是 jbt， 这是这个图，学习管用的，可以双击加关注啊。
粉丝11.1万获赞38.0万
相关视频

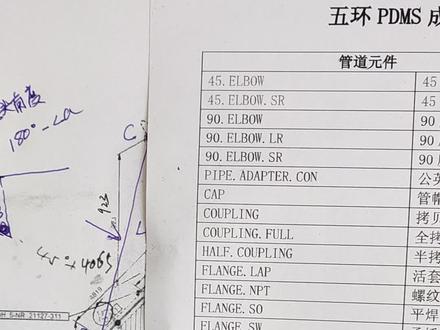

01:44查看AI文稿AI文稿现在就说咱们在干管道时候啊，有很多图纸，它本身就是材料表里面啊，都是写一些英文啊，啥咱们就不好不好辨别啊？ 你比如说现在，就就比如说我们，反正我习惯使用的就是这这张表，他很很少，他是把这些常用的都放到里面了，我现在给大家把它拍出来，对吧？就这个 一般常用的他都在这里比较常用的，尤其是你比如说那个管道，管道后面，哎，他写他，他写一个啥？写一个这个 无缝钢管，它只要写 p i p e， 就是管制的意思，然后后面跟 s m l s， 这就是代表无缝钢管，你看这很很详细的，拿这个一对就对出来，如果这管子后面再跟一个 p e 或者呢再跟一个 b e， 一般情况下，你像咱们那个 五零管啊，或者五零管往下的这些小管，包括八零的、幺零八的这些小小口径的，一般情况下他都是 pe， 就是瓶口。就他的意思就是说啊，这个管啊，这个管，咱们一般情况下供货的时候，对吧？就是这种情况，一般有的是啊，就打成这种破口了， 打成这种坡口了，将来两根管对接的时候，一般情况下这个坡口他是考虑的是能能用上，但他角度有时候和咱们不合适，就利用不上。那么这个坡口啊，你看他这如果写的是 b e 的话，那么就是这个管道供货的时候自带坡口，如果写的 p e 的话，他是平口，就是没有坡口。 就其他的，你，你遇见啥不会的吧？直接查就行，再查不到百度就出来了。这其实英文不可怕，咱哪个管工能记住啊？都记不住，就是遇到不会的去对就可以了。
1039王学伟管工铆工技术员
02:25查看AI文稿AI文稿今天我们来讲一下这张美标的图纸啊，这个美标图纸的方向在右上角， n 啊，他跑右上角了，就是右边是北了，我们来看这个图， 这个图呢，他是设备口，设备口上面之后呢，二号是个九十度，他也是九十度，他呢是朝东往北摆，怎么去计算呢啊，我这画了一个图，这是咱们这学员他们学的时候啊，画的 朝东，尺寸是两米，就是这个 b、 a、 b、 c 啊，三条边长，这个角是二十四点二，那这个角呢？六十五、 五点四，就是 a 边、 b 边、 c 边形成了一个三角形啊，画出来就比较直观了， a、 b、 c 想算角度的话，就用摊进它 t、 n 啊，用这个负的九百除两百就等于多少呢？二十四点二度 啊，你们可以拿自己手机计算器去算一下，分析的时候就这么分析的，多少度多少尺寸啊，你干活的时候以度数去摆角度也行，你现场量尺寸去量距离也可以啊，但是都是一个参考。 这是个美标的，它是以寸为单位的，你看这十八撇撇 m、 b、 b 就是一个十八寸的图纸上 n、 s 十八、十八，什么都是十八寸 啊。管子是美标的 a 幺零六的，分清楚啊，很简单。那修完后呢啊，可以过来学啊，现在咱们这也有位置啊，最近一批刚开发学的话就过来啊。 分清楚之后，预制的时候，弯头管法兰和这个弯头法兰都可以预制，包括这个管子啊，看个人预制能力了，预制能力好可以多预制点，预制能力不好的话可以少预制一点。 这个设备口出来的这个法兰到安装时候再去焊啊，他有阴影了，这个图就是这样啊。
01:23
02:19查看AI文稿AI文稿他过来是第三页，这三撇撇 n s 就是三寸的管，上来就用这支架 s 八支架扳头到支架的距离是七点五、 七点五，七点五向上之后这有一个这个这种括号八，括号八十一道，把它定料方块四十这道管的材质。然后二号，二号是这个弯头，中心 高度是七二四四一压，就是中心高标高的意思，然后接着走，接着走之后呢，这边就有一个弯头，二二号二号往上走到这个直线是幺二五六 幺二五六，在线上之后呢，到这个弯头，他这的距离是多少的？二零五六二零五六，净号净料啊，净， 这是十号，这是十号，是精料。怎么看这个十号，十号幺八二六啊。幺八二六，这个九号的精料是二七八这个菱形括号，这是精料，这是村， 这是存在，这是英文材料表，材料表，刚才咱们看那个是四号，四号就是三幺二三幺二，是百杠的啊。 s 杠四 xs 是厚度， 把这个调节法，调节法过了之后，三撇撇、三撇撇的就是它这个大头是三乘二撇撇 n 三四就是三寸变两寸的，这个大头偏低一径，大头一定要分清啊，这是一个调解法。三十三、三十二十九， 这是汉口号，这是汉口号，一定要分清这个东西啊，这个东西一定要分清了，然后他这个这个幺幺四是 弯头，弯头的中心高度你看三寸三乘三十八点一，正好是幺幺四。这个图已经给你标注了，就不用再去算了，很好理解啊，很好理解， 有啥不懂的可以问我啊，学习的话可以尽管网克帮学，也可以来我培训班，吃鸡培训班啊，对口兔子都能教包教会啊，良心教学，想学的话联系我啊，没毛病。
