犀牛线型图如何完美导入CAD

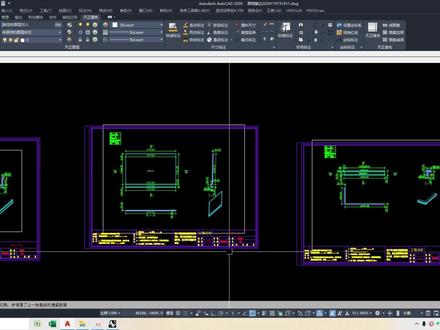

如果你的客户发了一个 cad 的文件格式，比如说这个点 dwg 文件，如果我们直接把它拖进去，你就会发现这个 blend 呢，他就可能是没有任何的反应，然后呢所以无法使用，所以我们怎么才能导入这个 dwg 文件呢？ 我们首先可以在这上面搜索这个 au， 然后呢我们就可以看到好，这里面有一个导入 autocddxf 文件，然后就想，哎，这不是 dxf 文件吗？又不是 dwg 文件啊。 是的，没有办法，我们首先得打开这个插件，这个是一个内置的插件，把它打开之后呢我们再编辑编号设置，然后在这里搜索 au， 把这个插件打开。好的，这个时候我们回到啊，这个是犀牛软件，那么也有可能你们用的是 cd 软件，反而总而言之呢，你就可以在这里点击文件，然后这里面有一个另存为好，这个界面就是大家熟悉的界面了，我们可以在这里面找一下， 不是这个 dwg 文件，选择这个 dxf 文件，不是这个 dwg 文件，是这个 dxf 文件，然后点一下这个 dxf 文件，点击一下好导出为这个格式，然后我们就在这里面，比如说在后面输，然后在后面加一个二，然后点击保存 啊，这个就点击一个确定就可以了，那么如果是 cd 的话，也是一样的，直接导出 dxf 文件，然后呢我们回到布兰的点击文件导入，这下面有一个导入 dxf 文件，然后我们找到这个目录，就可以看到这个文件了，然后点击导入键， 哎，就可以看到这个线呢已经被完美的导入进来了，看的还是非常的不错的，并且呢，它是用贝塞尔曲线进行一个这样的使用，十分的方便。

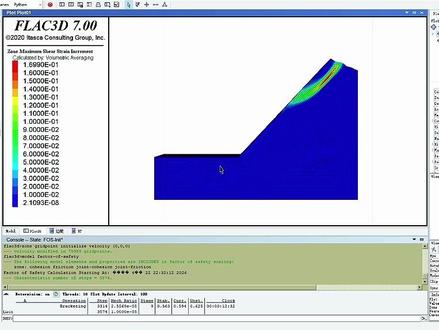

今天我们来看一下如何将 cad 图转化为三 d 模型进行分析。首先我们将 cad 图形导入犀牛软件，这里以一个简单的边坡模型为例，可以看到现在导入的图形是 x c 方向，我们利用三 d 旋转工具 将图形调整为 x y 方向，方便后期操作。我们将内部的一些岩层结构线进行组合，然后复制一下， 复制终点就是我们要建立的边坡宽度， 接着利用曲面工具生成边坡，一面 对曲面进行拉伸，终点位置就是边坡宽度。 利用放养工具将内部结构线生成曲面。 然后我们进行网格划分和导出， 将模型导入 f、 l、 a、 c 三 d。

好，今天给大家讲一下这个新轮的摊平，好吧，像咱们有些展开的话是 c a d 画不出来的，对吧？那我们就需要在新轮里面去建模，建完模之后呢，给它摊平，再导入到 c a d 啊，那么今天呢，我们就讲一下这个犀牛的一个摊平吧，那么犀牛摊平的话要注意三个事项，好吧，第一个是犀牛摊平只可摊平单方向的曲面啊。 第二个呢，犀牛摊平后的物件会在世界作伴手的原点啊。第三个是犀牛摊平炸开跟不炸开的含义，这个是我们需要理解的啊，那我们就从第一个点开始看啊， 犀牛摊平止渴摊平单方向的曲面啊。那么讲这个之后，之前呢，我就讲一下这个犀牛这个摊平的秘密在哪里吧，他在这个工具栏的这个曲面工具里面啊，曲面工具里面呢，有一个叫做 这个命令，他是摊平可展开的曲面，好吧，是鼠标的右左键啊，左键啊。好，那么先看这个地方 摊平只可摊平单方向的曲面，什么意思？就是说在犀牛里面，等于说现在我们是一个矩形是吧？然后呢，这里有折边，这里有折边， 这里又折边又折边，是不是折边折边折边折边，是不是那系列摊平的话只能摊平，什么意思呢？就只能摊平上下或者是摊平左右，你不能上下左右折边一起摊平， 能理解这个意思没有，可以理解吧。好，那现在我换个平板，大家想看看一下这个道理啊，肯定要把这个东西给大家讲清楚， 好，这是个折片是吧？这是一个平板，好吧，这是我们熟知的平板。好 好，那么大家看这里。那如果说你看四周是有折边吧，是不是四周有折边，那么溪流摊平的话他是不可能去干嘛？呃，不可能摊平，你看四周是不可能摊平的，因为他不知道什么意思呢？其实这个折边是哪里？这个折边应该是在这个地方的吧， 是不是然后呢这个折边在哪里？这个折边应该是在这个地方的吧，是不是啊？他为什么会出出现刚刚这种情况呢？为什么会出现这种情况呢？因为你因为还是我们这句话啊， 犀牛的摊平他只可摊平单方向的局面，什么意思啊？就是说他要不就只能上下摊开，你上下不管是多少个面，只要是上下的方向他就都可以去帮你摊开， 懂了吧？哎，不可以有左右的意思，不可能四个方向同时给你弹，你要不就上下弹要不就左右弹啊？你如果是上下的话那么你上下有多 多少个面都可以，他都可以给你摊开，如果是你想左右去摊的话那么你左右有多少个面他都可以给你摊开，但是你不能左右上下一起摊啊，不可能四个方向一起摊，就这个道理，明白了吧？啊？那第二个是什么意思呢？ 犀牛摊平后的物件会在事业坐标轴的原点，就像咱们这个地方咱们把它摊平，好吧？摊平之后呢他会在哪里啊？那会在这个事业坐标轴的原点啊，以原点去给他摆放，明白吧？所以呢这里要做个说个点，就是说 我们在做犀牛摊平的时候我们在建模的时候尽量建的模型要离我们的这个世界坐标走要近一点，越近越好，这样子方便我们去寻找，这样子的话犀牛计算也会快一点啊。那么这里稍微延伸一下，如果说，呃，你们建模的话拿的很远很远去建模世界坐标走在这个地方吧，你如果拿的很远 很远去建模的话，那可能有些大型的模型他建出来的话可能会有一些小缺口，明白了吧？啊？这个缺口的话应该是他运算的一个 bug， 就是离他这个事业周边走很远，因为他你可以理解为他是从这里开始计算，电脑开始给你运算，那么你离他越远的话是不是运算量就会盘大，盘大的话就会出现一些 bug， 明白了吧？好，那我们尽量的离他近一点，离他近点之后呢我们可以去继续看啊。啊，还要再回到第一个点啊，一定要仔细讲下第一个点，那第一个点呢就是说他就是不能四个方向弹平，他只能单方向啊上 要不就上下摊平要不就左右摊平啊。那么回到这个地方那你这里摊平的话为什么他会啊？为什么他我们一次一次性四个方向摊平的话为什么会出现这种情况？因为啊因为现在你是要上下摊平的话啊，左右只有四周摊平的话，他不知道这个左边到底是这个 折边到底是跟着这个面去摊平还是这个折边跟跟着这个面去摊平，你发现没有？理解了没有？你看这个折边是不是跟着这个面去摊了，实际上这个这个折边是不是要跟着这个面去摊呢？啊？就这个道理啊，所以呢四个方向的话是不能一起摊平的，只能摊平单方向的啊， 只能太平上下的或者是左右的也不可能是。哎，上跟左的也不可能的，知道吧，因为上跟左他是属于两个方向的，我们要不就上下，要不就左右，明白了吧。 好，接着再往下看这个摊平犀牛摊平炸开跟不炸开的一个含义。好吧，我们来看一下什么炸开跟不炸开啊？我们还是拿这块板来举例子。炸开跟不炸开，那这个炸开跟不炸开是在哪里呢？是在这个命令里面去选择的啊，那还是一样的点击这个命令，我们点击他， 好，我们看这里。哎，这是不是有个炸开啊？我们现在是否是不是？那如果我炸开的话会变成什么样？ 炸开啊？空格，哎，你发现没有什么意思呢？他就变成一截一截的了，明白了吧？一截一截的能理解这意思吧？一截一截的能懂这意思吧？为什么会这样子？因为可以理解为咱们这一块板上面啊，他是有呃几个多重曲面去组合成一个 铝板的，理解吧，你看我把这个面炸开，他是不是一个曲面，两个曲面，三个曲面，四个曲面 五个曲面吧，他是以五个曲面去组合的，那么如果你刚刚在炸开这个点击炸开四的时候，那么他炸开的话就一个一个面给你呈现出来，明白了吧？啊？那么不炸开的话就反过来的意思啊，咱们如果说不炸开的话， 那么不炸开的话，咱们摊开之后如果点击不炸开，那么一点击他啊他就会是一个整体，明白吧？是一个整体，能理解这意思了吧？ 这个整体啊，那很简单。那如果说现在回到刚刚这个地方一般我们都是用不炸开的，好吧，一般都是用不炸开的，那么现在回到这个地方，好吧，那现在这个地方呢？我们如果要把它拆开应该怎么办呢？要一次性到位应该怎么办呢？ 啊？现在知道姓刘是干嘛？是不可以？他不可以就是太平四个方向，他只可以太平单方向的，是吧？ 那我们那我们就要干嘛呢？我们要手工给他摊平一个方向。什么意思呢？如果我待会要电脑给我摊平上下方向的话。那听清楚啊，如果我如果现在待会要让电脑给我摊平上下方向的话，那么我就要手工去把这个左右方向的给他摊平。 那像这样子给他摊平啊，明白了吧？啊？给他摊平，手工给他摊平，好吧。好，你这样子的话 再组合一下啊。必须要组合才能去摊平啊。组合一下然后呢再给他摊平啊？不炸开啊。哎，发现没有是不是好了是吧。啊？那大家记住啊，还有一点就是摊平啊，他是干嘛呢？心里面的摊平呢？ 犀牛里面的啊。摊平 是不解系数的啊。这个大家要明白系列里面开屏是不解系数的，明白吧。 啊？他为什么不减系数呢？这个可能跟他的运算有关系吧，反正你知道他们是不减系数的。什么意思？就是说我们这个折边他建模建出来是多少？那我们看这里是多少？二十毫米是吧？ 好是二十毫米，那么我们摊平过后他也是多少呢？二十毫米他就没有减系数吗？那等于说如果是我们铝单板的话，我们铝单板如果这是一个二点五的板，那么这摊平之后应该是多少？应该是十六吧，是不是进去交叉多少 加上一个系数，是不是啊？ ok， 明白这意思了吧，那他是不弹屏的啊，所以说系数的话还得我们自己去扣，能理解吧？啊，那么回到这个地方我们来开始完整的走一步啊，那么首先我们来看这个吧， 那么这个版的话我要摊平的话，那肯定是折边，咱们可以干嘛手工去摊平？因为犀牛里面是摊平不了多方向的，他只能摊平单方向的啊， 所以呢我们要手工去给它摊平它的一个折边好 看屏，然后把这里也看屏一下。 好，那可能这里摊平有点呃，有一点不对吧，没事，我们试一下，好组合一下之后呢再给他摊平 啊否啊？空格， ok， 哎，看明出来了，但是呢这个面他可能这这个面应该是没有问题的啊，这可能是个曲面的问题，对于这个面来说他是没有问题的，因为我刚刚是没有没有炸开，所以他这里会连在一起，所以说我们要把它稍微往上挪一下， 然后呢这个地方我们这样子组合一下，你这是一个大面吗？是不是啊？ ok 了啊，那么这就是我们新的摊平，那么摊平之后呢，现在是不是要干嘛？给他导入到 cad 里面去啊？是不是 给大家们导入到 cad 里面去吧啊？导入到 cad 里面去，因为我们是排了扣系数，那如果说你想扣系数，你想在系列里面去扣可不可以？那也可以啊，你只需要拿到这个大面，跟他把它这个面炸开，拿这个大面往里面走多少 四吧，我这是二点五的版，是吧？然后你们走四交叉系数吗？那你这里呢？也可以往里面干嘛？走个复式啊，也是可以的啊，那么去 cad 的话可能会更方便，因为待会还要去打角码，是不是？好，那我们就直接导入到 cad， 那么导入到 cad 的话，这里有两个方法啊，大家记住啊，有两个方法， 第一个就是直接框选他，直接框选你框选他，直接，你哪里导入呢？你这个地方有个文件啊，文件这地方你只要选住他，要选中他，选中他之后呢？在文件这个地方干嘛要导出？选取物件，知道吧？啊？那么这里导出的话要有个 点，大家想一下，有个点啊，有个点的，因为这个犀牛里面他是有结构线的，你看咱们选取这个面，选取这个面的时候，中间是不是有两，有两条线，是不是啊？如果我不选的话，是不是没有，我一选他就有了，而且这两条线是不是选不中的 啊？这这两条线是结构线啊，是曲面的。这个结构线啊，都有，都有的啊，这都有的啊，你看见没有？都有的啊。好，那么如果说你直接选中，选中他之后导出的话，那么你会把这个结构线也导出，可以理解这意思吗？ 会把结构线也导出，那么就导致你导出去到 cad 的时候呢，你 cad 的面上面， cad 的线里面会有两根，会有两根这种线，能理解吧？所以呢，有两种方法，第一种是什么呢？框选它， 先点击这个属性啊，面板这个地方先，咱们先点击属性啊，在哪里？在这个地方框选他之后呢？在这个面板这个地方点击这个 彩虹圈，点击他一个属性，然后呢往下看，哎，把这个有结构线的密度，这个地方，我们看这里显示曲面结构线，我们把它不打勾，不打勾啊，取消掉。好，那这样子的话呢，我们来看一下效果啊， 哎，发现没有，我这一选曲面是不是没有线了？是不是没有线了？曲面里面是不是很干净？那这样子的话，我们导出的话，我们曲面就是很干净的啊，你看导出选取物件啊，这个地方的话大家注意一下， 第一的话要保存一下，你看我们这是桌面是不是？那我保存到桌面，那如果说你想保存到其他地方可不可以呢？啊？当然也可以啊，那我就保存桌面，然后呢这里一定要给他调成什么 dwg 的格式啊，因为我们要导出到 cad 嘛，所以要保存到 dwg 的格式，然后这里我们随便给他个名字，一二三四五，好吧， 好，然后呢给他保存，保存之后呢又弹出了一个对话框，那这个对话框的话，我们不需要去调别的啊，就调这个二零 零七标准，记住，二零零七标准啊，确定。好，那现在的话呢，我们就回到了 c a d 啊，回到 c a d， 我们现在是带着曲面一起导出的啊，记住，我们现在是带着曲面一起导出的啊，好，我们先等机等，等一下 c a d， 嗯，打开它。好，那么现在这个地方的话是不是一片的一片乌漆嘛黑，是不是啊？有点卡啊？乌漆一片乌漆嘛黑，是不是？那这个节奏为什么会中？为什么会出现这种情况？我的东西也没有，是不是？为什么会出现这种情况呢啊？第一步就是说， 第一，我们在 c， 在犀牛里面，咱们这些边缘的线他都是黑色吧，是不都是黑色？你看这边缘的线是不是都是黑色？那黑色对应着咱们现在这个 cd 的面板，他是不是也是黑色的？所以黑 黑色的线跟黑色是不是重叠了？是不是？所以呢？这个时候我们怎么办好？先双击鼠标滚轮中间啊，双击鼠标滚轮，双击点两下，好，然后呢 他应该就在这个附近了，你发现没有？是不是在这附近了啊？这个时候呢，我们再按住 ctrl 加 abcd 的 a， 选中他之后呢，再给他改码，换个图层啊， 换个图层，哎，是不是就好多了？是不是啊？那么现在我倒出来的线是不是感觉像一种，就是相当于说这是心里面的线啊？他是一个什么？线条曲线，好吧，线条曲线，那么这种导出来的话，可能有些同学他可能会有点 呃，说，老师你导出来的线，待会我不知道去交叉这个系数不好，交叉系数是不是？那怎么办呢？那就不用这种导法，怎么导啊？重新开始。那么我们在这个摊平之后呢，怎么办呢啊？摊平之后怎么 办呢啊？直接框选他，然后呢有个命令，在这个命里面有个命令叫做什么呢？叫做 复制边框啊，叫复制边框，点击复制边框，然后直接把它拖出来，哎，他是直接把我的面以线的形式给你复制了一个出来 啊，然后呢我们直接导进他，导入他就行了，把他导出去就行了。那么如果你用这个复制边框的话就不用去关他，你关他也没用，是不是你关不关都无所谓了，知道吧，不用去关他了，能理解吧啊？导他就行了，把它导出， 他是以线的形式去导出来啊，也是一样的，我随便给他一个呃，名字吧，在桌面上。 ok， 现在我们再打开它啊，那这里可能大家会明白的很多了，可能会明白很多了，因为我们这是导出来的话是不是就是黑线，黑线是不是？那黑线的话， 咱们现在这个 cad 里面他是不是也是黑色的一个面板？那黑色的线跟黑色的面板是不是总结了啊？那就双击鼠，双击鼠标滚轮中间啊， ctrl 加速 abcd 的 a。 好，等一下，那现在的话你看是不是好交叉咱们的系数了，是不是很交。好好交叉了， 好了，现在就对应着你们。呃，去改一些参数呗。是不是把它干嘛挪进来？多少展开的话是不是叫做就是挪进来四，那这里呢？哎，挪进来四好了，这个地方呢怎么去挪呢啊？这个地方不好挪啊，那么你可以怎么操作呢？你先把它挪出来呗。 啊，挪出来呗，要把它炸开，然后呢？ o p 一四系数嘛，是不是啊？然后呢？把它这个挪过来呗。 嗯，然后呢？然后呢？再纠结该 b 位的 b 位是不是 a 偏移三吧， b 位吧 b 这里吧， 打开 o b v 三。 好，嗯，该闭位的咱们闭一下位，好，把这里咱们都扎开一下，把这里改为这个成型线。好吧，改为成型线。 ok， 倒角， 那这里就打开，打开最新线，该倒角的咱们再打一下角， 那其实的话就搞定了。那这次我们的展开就搞定了啊，可以理解了吧？ ok。

学习犀牛参数化建模也许需要两三个月，在 cad 中绘制这个模型你只需要两三分钟，关键是用优美曲线。 现在开始在 cad 中绘制一根螺旋线，可以用优美曲线的数学公式曲线，也可以用圆弧构成的螺旋线把它镜像一次，左右上下镜像，再绘制椭圆弧。 目前椭圆弧是睡倒在地下的，我们需要把它竖起来，用三维旋转命令选择这个椭圆弧， 移动一下基点，然后沿着这个黄色的位置，我们旋转九十度就 ok 了。下面是官卷，用优美曲线的沿双曲线阵列选择红色的和绿色的，再选择这一个椭圆弧， 指定一下红色和绿色这两个双曲线的起点，再指定一下椭圆弧的插入的两个点， 改一下数字一百，这就完成了。如果想把它加粗，可以用 cd 本身的放样。当然因为曲线这里还提供一个更简单的曲线转棒棒， 只要选中他给一个数，比如说五百，立刻就转成棒棒了，你可以成批的去修改他的粗细。优美曲线就是帮你高效率的创造美，点赞收藏！

第二个正交，正交呢？呃，比较有用。正交呢就是我们在绘图的时候呢，他就锁定我们绘图是水平或者垂直来绘制， 但是要说明一点，他不影响我们的坐标输入，也就说现在只是仅仅是约束我们的手绘的时候，手手动绘制的时候，那如果你输坐标，只比如说我输十小于三十度，没有任何影响的，他一样可以画斜线出来， 这就是我们的这个呃，正胶，呃，拼面模式呢，我们先不管他，我们先看一下这个物件的锁点， 这个呢非常非常有用，物件锁点呢，它可以锁定我们这个对象上的一些特殊点，非常有用的一个设置，比如说锁定什么呢？有端点 哎，我们端点去了，你画线， ok， 你想画在这个点上，我们把正胶也关了，哎，就不好画了。如果说打开端点，你会发现在一定的距离他会把它锁捕捉过去，锁定端点， 还有这里面这个最近点的最近点就是，呃，你可以理解成就是等于把它锁定到对象上，要不然的话呢，要不然没有带你去玩，你可能你感觉已经在对象上了，但是当你当你放大放大，再放 放大，所以发现其实他并没有真正的坏在对象上，或者多了一截或者少了一截，但是当我们选择这个最近点的时候呢，他是可以保证把这个对线啊，把它画在这个对象上面的。好，我们结束。 还有呢，我们呢就这个最近点，大家注意当没有其他捕捉的时候呢，还可以用打一，如果有其他的捕捉时候尽量不要用它。为什么呢？因为最近点太多了，这都是最近点，这样的话极有可能跟别的捕捉点想混销。 垂点，哎，我们想画垂线的，但是可能搞不好差一点点，他也会把它捕捉过去，最好不要去用它。这个点呢就纯粹的点了。呃，我们下节会 看到就是画点中点呢，就是我们线的这个对象的中点，中一点呢是指向圆的圆心，这一些包括我们插入外部对象，他的插入的点中一点 焦点，就是这个两对象相交的焦点，还有垂直点切点，这个呢在以后的课程里面应该是经常会用到的。这个 好，这就是我们的这个哦，还有个是智慧轨迹，这个一定要注意，很有用的一个东西， 就是他可以呢，呃，这个在我们别的软件叫追踪，就是可以显示我们的对象所在的一些水平或者是轨迹，而且呢他 好，我现在我们锁定这个点了，再放在这个点上，不要去点击鼠标朝下挪动，我们发现 好，我们来看一下，好，他就是，哎，刚才那个点呢，好，就是他可以捕捉多个对象的 多个对象的这个智慧轨迹点，比如说我们想找到两个点呢，他的这个哦单点没有补助上。 好，比如说这个点呢水平线和这个点呢垂直线相交的线，这样他也可以找出来的，这个比较有有特点。以后呢我们也会呃，在别的课程里面会讲到这个，也会用到这些 好，这是我们看到这个就是呃 基本的一些设置，捕捉设置好，我们再接着我们刚才话题来讲，刚才我们讲的是画线好，我们看我们只讲到画线里面的第一个叫直线， 直线呢就是画一下就结束了，其实就是一个线段，我们对他参数来看一下，我们画直线，我们这里面主要看是什么呢？ 呃，平时用的比较多的。好，第一个参数叫指定角度，比如说我们刚才说了，就是想画一个某一个角度线的，假设我想画个三十度 角的一个线，或者四十度角的一个线，我们可以呢通过我们的极坐标来输入耳多少多少，小于多少度。好，但是我们这个指定角度是什么样呢？好，集团起点在这，集团终点在这，这时候大家会发现 这个是什么意思呢？我给大家详细解释一下。比如说在我们场景中有一条线，这个线呢我不知道这个线角度多少，比如这个线就是一条线，不知道这个角度多少， 但是我们接下来要换一条线呢，跟这个线的夹角是四十五度，而不是跟我们所说的 水平线夹角四十五度，那这个手怎么办？因为我们不知道这个角度度数多少，要知道就好办了。是不是 知道了我们用这个角度加上我们的夹角四十度，但是咱们不知道，那这个时候我们选择这个画线直线，选择直径角度， 他让我们指定基准线，基准线就是我们的参照线，好，我们点起点终点，好， 这个意思就是说我要画什么呢？跟这条线指定某个角度的线，好，我们点这个基础线之后呢，他让我们输入角度，我们输四十五度， 这时候大家注意不要再梳小雨号了，直接梳角度纸就可以确定好，大家会发现这个线他就是是手做的，然后我们再告诉他多长， 给他指定个终点，这个终点呢，我们完全可以利用刚才所说的，比如说这个 最终了，就是我在这里不叫最终，叫智慧轨迹来捕捉他，这个大家要注意。好，这是第一个，第二个传说，我们看一下这里面。呃，叫试点， 这个呢可能很多人不太好理解，因为我们以前呃学过，就说两点就确定一条直线，那四点他是没法确定一条直线的。好，我们看四点，好，基准线七点他这个为基准线见终点。 哎，直线的起点，大家注意这个试点呢是什么呢？就是他先让我们刚才有操作，大家不知道有没有看清楚，先让我们指定个基准线，这个基准线的其实就等于说把我们直线的这个， 他的这个角度啊和他位置就已经固定了，然后呢在这个位置基础上再确定七点钟点。那换句话说我们可以这么来理解，就是说我们可以绘制呢和某条线贡献的一个线段， 就比如说花这条线，我一确保他是跟他是贡献的，如果要不是这样的话，那么我们可能还要怎么办呢？可能还要给他延长，然后之后再修剪，那就比较麻烦。 好，这是这个试点，还有这个角度等分线就我们的我们以前所所所学过的叫角平分线， 这个也比较简单，好点一下。呃，这里面呢，我们可以点一下，也可以呢，我们来取消 取消，重新输一次，扎赢，我们可以选择他的会计任不是。呃，会面命令不是 b 吗？我们输 b 也等于是选择了这个参数。好，角平为线，首先他让我们设置 角度，抖音线的起点，假设我们现在画这个角的，他的角平为线，好，角的起点在这 脚不是脚的起点，就是脚角度等分线的起点。然后呢，让我们给他脚的起点，脚的终点。好，大家会发现这个时候我们就把他的脚平微线画出来了。 还有呢，在我们画像的时候呢，老是会出现提示 b 这个呢，呃，我们看一下，我们一般输数， 比如说这条线，我说长度多少呢？我给他十，好，他就十，但是如果你要说数币，他只要两端来绘制，那说十，每边十个，等于是绘制了二十这么长。 好，这是我们这个直线里面的另一个参数，奖品危险。 呃，像其他这些呢，我们在以后的课程里面再讲解。好，我们看第一个是直线，第二个 好，嗯，我们第一个是直线，第二个呢，他显示叫多重直线，或者现在这个或者呢取决于你用 用鼠标的左键和右键，我们左键先画一下，好， 任意绘制，感觉跟刚才没什么区别。所不同的就是呢，他可以连续朝下画画多段，而且呢大家看一下，当我们画了几段的时候呢，我们可以输入一个参数叫 c， 他可以闭合起来，我们点下这个线，用手标点击一下，因为发现整个线都是黄色的，黄色的表示是被选择状态，也就说我点他这一段，我就把整个线都选下来了， 那也就表示呢，这个线他是一个整体连在一起的。好，我们还是用这个命令，但是呢，我用右肩， 我们这里提示我们如果是右击的话，就是现在好右击，我们看一下 哦，会证的时候还是用左键的，我们也封闭又画了一个图形，我们把鼠标呢在空白处点击一下，可以呢，取消我们的选择，我们再点这条线， 大家有发现吧，这个时候呢，他仅仅是选择了这一个线段，再选择右加一条，哎， 哦，还是单个的好，在这里选择我们大家要注意一下这个选择呢。呃，刚才我们都选择是单选的方式单个选择，如果说我想加一条怎么办呢？我们这里面我们看一下平安路细幅的键，按鼠标细幅的 幸福的可以加选。还有一种选择方式，框选，我们按住鼠标框框选，大家要注意他又分为左框选跟右框选，左框选呢， 我们就从这是框式选择，就把它框下来就选择上了右框选择，我们称它叫穿选，穿越选择，可说是就说你只要碰了他就可以选择下来，这个大家注意就右框， 一个是左框选，一个是右框选他是有区别的。好，也就说我们这里面的这个如果是左键点击的话，他是画一个闭合的，而不是闭合，就是连接在一起的 一个完整的一个直线，这个直线叫多重直线，如果是右键点过来的呢，他画的是一段段彼此都独立的一个线段。 好，我们再画多重直线，我们看点起点下一点，这个时候我们可以自由绘制和自由绘制也可以呢，我们用我们的刚才说到的捕捉，捕捉这些点 也可以呢，用我们刚才所看到的坐标数，我们数二十小于二十五度，哎，也可以绘制， 如果这一段话错了，我们给点油复原，他给撤销上一步的操作。 好，如果我画到这里，我想闭合了，不用再点击他了，当然点击也可以，哎，就结束了，我们可以呢直接选点击下 c， 他也可以闭合。 好，这是我们这个多重线，另外呢就是我们这个线啊，我们画的现在都是直线。呃，咱们先把这些呢，把它选下来。好，刚才我们讲了右框选，是不是右框把它框下来， 呃，如果是，我们想把它都选上来，这样右框也麻烦，我们可以用 ctrl 加 a， 他可以全选好，全部选择。 好，我们点他多重直线，多重直线，好，我们点个起点。接下来呢，大家看一下， 他有一个橡胶模式哦，我们点模式点一下，现在就变成圆弧了，这个时候我们就可以画圆弧，而且呢这个圆弧他鼻子是相怯的，这个圆弧。 好，我们点右键结束。好，我们看一下， 现在我们会知道这个呢，这个直线啊，就是前面直线，他就是直线， 但是呢我们这个中指线呢，他给绘制圆弧，这个要注意好，或者呢我们用右键来点击这一项，按住他不不放，然后呢用右键来点到我们这个线段， 我们看他也没有这个功能，因为他鼻子都都不是关联的，都只是独立的一个个线段。好，这就是我们的这个绘制线里面的第二项，多重之线， 像刚才我们提到的一个孤立的跟一个男子呢，他的作用是完全不一样的，以后我们会 对这个概念可能会呃非常的清晰，因为在很多场合像孤立的这个线条他是没有用的，但是呢，如果是 我们闭合的，或是手与连接在一起的线，他才真正能能够参与到我们的这个呃曲面制作里面去。好，那如果说有人说了，哎，我现在 画孤立的，那我可不可以把它变成在一起的呢？那或者我们现在画的是在一起的，那我可不可以让他在孤立呢？这些都是可以的。好，嗯，这个我们要简单看一下，我们选择这几个，这几个直线， 那这几条线段，然后呢，在编辑里面有一项叫组合， ctrl 加键。 好，他会告诉你有三条曲线啊，已经组合为一条封闭的曲线了，这首他已经是 闭合的了，就是手与相连的，同样我们也可以把这个把它变成分开的，这个呢是用我们的叫和一个 pro 的爆炸 分解，我们点击这个对象点，编辑里面有一项叫炸开。好，他告诉我们一条曲线啊，已经被炸成三三条线段了，这个时候我们看，哦他已经是孤立的了。 好，这个大家一定要一定要注意，就是即使它不是组合在一起的，我们可以把它组合在一起，即使组合在一起的，也可以把它炸开。好，这是我们的这个 多种直线。在即将结束的时候呢，我们顺便看一下就是关于我们的这个鼠标操作这一块，刚才我们看到了这个鼠标啊，左键右键点击这工具栏，它的作用是不同的。另外我们来看一下在窗口里面，窗口里面呢，我们杀滚动这个鼠标 一样的可以改变这个显示比例，按住我们的右键，按住右键我们会发现他可以呢，我们称的叫平移判平移，平移试点就是改变我们的试点。 呃，另外呢就是如果是透视的这个窗口啊，你要是按照右键他就是改变那个透视点，就等于是宣传我们的试点了，这个大家一定要注意。好，呃。

限行管理设置在我们 c、 a、 d 当中，限行管理设置是一个很冷，大家都不知道的一个命令。好，今天我们来一起来看一下这个限行管理器设置。第二个键就是 空格过后呢点进来，点进来以后它的界面是这么一个界面，那么我们怎么修改？要把显示这里点修改，它默认的是一千，现在我们这里点确定就好了。 确定过后呢，我们来画一条线，画条线，我们来我们多画几条。画好这些线过后呢，我们把这一条线剪成这一个， 这条线剪成这一个，这一条是默认的，把它长一点， 现在呢你看我们放大显示放很大很大的线，这种我们怎么调？就调线线管理 六十七，现在是一千，我们给它调小一点，调成五，这里输入这个数字过后，大家千万要记住按回车也不能按空格，点确定就好， 按成五过后显示就很小，要推很大也可以看得见。我们这个设置的话，经常会设置五呃，一十或者是二十， 或者五十或者一百，一百过后都不出来，我们就给他一个五百，五百都不出来我们就给他一千， 如果一千都不出来，我们给他一个两千，两千已经算很大的，我们常用的话一般是五和十左右确定，确定了我们可以很大就可以看的出， 如果它不显示的话，我们再重重复回去，给它一个两千，看一看，看 它就出来了，这是我们讲的 l t。 好， 我们继续把笔记给大家做一下 权限管理，它的快捷键就是 l t， 这里有一个小的点， 需要大家记住输入数字后不能按 这个，大家一定要注意这个小细节。好，我们就讲到这里。

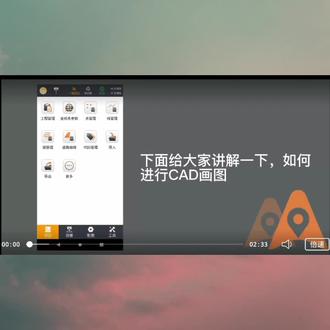

下面给大家讲解一下如何进行 cad 画图。打开测量界面，点击 cad 画图，点击底图，可选择在线地图，再次点击可取消勾选， 点击 d、 x、 f， 打开可添加图纸，找到图纸，选中并打开， 可拖动放大或缩小。点击数据，可对地物进行删除， 可单选或框选后点击确定删除。点击数据，也可导出 d、 x、 f 图纸，滑动可根据需要进行配置，点击下一步可进行导出。 数据中可打开图层管理，右滑可编辑，可删除，点击可隐藏图层， 新建图层，输入图层名，点击可选择颜色线型，点击更多，可批量操作。点击绘制可画图，点击点后点击捕捉， 捕捉所需点，点击确定，完成绘制，点击捕捉选点绘制线，点击确定输入线名， 折线，同样捕捉点进行绘制，可点击闭合封闭位置折线，点击确定，输入名称保存，类似方法可会指圆弧和圆极文字。点击测量，可捕捉端点，测长度， 点击测量角度捕捉，按顺序捕捉点后确定显示角度。 点击测量面积捕捉，按顺序捕捉点后确定显示面积。 捕捉点后可点击放样进行放样，选中 b 物后可进行操作编辑，可反转、闭合、炸开等。点击列表可查看节点信息，点击属性，可查看地物信息。 点击重绘可精细图纸，点击全图显示图纸出示大小。点击定位，可添加货库选点，定位点自动位于屏幕中央，点击设置滑动，可进行相关设置。

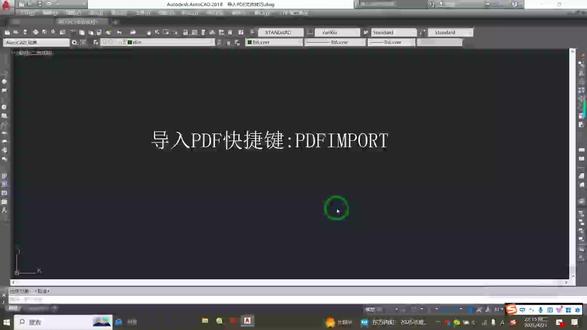

大家好，欢迎来到结构软件经验分享这节课，咱分享一个极少数人都知道的一个命令，这个命令是用于导入 pdf 格式的文件，它是 pdf i m p o r t。 这个命令是怎么用呢？就比如说是有些就是图纸给咱发过来了，它是发的 pdf 格式的， 咱需要把它变成这种可编辑的，然后再用这种好修改，这时候就可以用到这个 pdf 这个命令了。 pdf i o p o r t。 然后咱选中他，选中他之后看对话框里让他选文件，选择文件，咱首先导入一个壳体吧，这个壳体啊，导入了界面之后，他有好多选项，比如说这个页面，这个页面是什么呢？比如说咱这个 pdf 他 有好多页合成的一个文件，这时候咱就可以根据咱的需要导入咱的哪一个页面， 然后这个比例一般都是选一啊，然后的话这些图层咱可以使用，就是当前的图层。当前图层是什么意思呢？就是说是它是按照咱之前这个 pdf 给咱分好的图层， 这样的话他就是标注他是在一个图层，然后边框又是在一个图层这个下面呢，就是可以你也可以重新创建一个图层，或者是直接使用咱这个当前的图层，这都可以了啊，然后按照咱的需求勾选，勾选完之后再把它点进来，点进来之后大家可以看一下，他是导入的是这个， 他这个应该是个英英寸的，这时候咱需要放大，放大到二十五点四，好，这样的话他就接近咱这个图纸了，咱可以量一下。 好，大家可以看一下九十九点九九啊，已经跟一百是挺接近的了，说明这个图纸已经导入成功了， 然后它不仅可以导入图纸，你像咱之前啊那些在 word 里面或者是在表格里面整的那一种零件明细表啊，咱转成 pdf 的 格式的，如果是咱想把它再导到 cad 里面，就不需要再一个一个的编辑了，咱直接导入，导入完之后就可以直接编辑，也是输入这个命令， pdf 好， 选择文件好，这时候导入一个零件明细表好按确定，稍等一下好导入进来了，大家可以看一下，这些都可以重新编辑啊，都可以，所以说就特别的方便，就是这样， 然后的话它还可以导入图形，就比如说咱这个 pdf 格式里面呢，有一个它是以图片格式存在的，这时候 咱就需要比如说我导入这个封面，他这个图片格式啊，里面他有图片，有图片的情况下，咱一定要把这个光山图像给勾选了，这时候咱再导入 啊，这就直接导进来了，导进来之后他可以按照上一次的进行描边，或者是按照把这个底色给去掉，这都行，这样这个快捷键比较方便啊，也希望大家可以记一下这个， 只要咱第一次输入完 pdf， 这个 i m p o r t 这个全称之后，后续咱再输 pdf， 就 这个快捷键就能用了。好，谢谢大家，这节课我分享完了，希望大家可以关注我，后续我持续分享 cad 技巧。

标注样式第二讲，输入 d， 打开标注样式管理器，新建一个标注样式命名关注我，一起学习 cad 基础样式，我们选择最相近的一个标注样式， iso 杠二十五注塑性， 这是一个相当强大的功能，我们放在后面单独讲，用于我们创建新标志样式是用于哪些标注，我们选择所有标注继续。现在开始修改新的标志样式，我们可以关掉，现在右侧出现了我们新建的标志样式，点击关注我，一起学习 cad， 点击修改，因为新建和修改的对话框是一样的，我们就一起讲。现在打开宪信选项卡，尺寸线选择绿色，大家看右侧预览框，尺寸线变成绿色，尺寸线颜色我们也选绿色， 两条尺寸界限也变成绿色，线型和线宽我们都选择默认随快。超出标记，这里点击一下没有反应，这是因为它的箭头原因，我们将箭头设置为箭度标记，倾斜或者是积分三种形式选择箭度标记，返回到新星选项卡，现在看超出标记就可以修改了， 修改成十，我们预览一下尺寸线就超出了尺寸界限，有十毫米的长度。机械间距的设置，它和机械标注里面的偏移距离用法一致，用途相同， 有不明白的同学可以去看一下往期视频。机械标注的间距。设置隐藏尺寸线，一，勾选它的左侧尺寸线消失。尺寸线的隐藏，我们勾选一和右侧尺寸线消失，超出尺寸线就是尺寸界限，超出尺寸线我们设置一个十， 看一下预览框，它超出尺寸线的距离这一段就是十毫米。起点偏一亮，起点偏一亮，大家看右侧图，这是一个正方形，上方尺寸一千，左侧尺寸一千。点六三，就是因为左侧标注的上边标注角选择在上方的标注角上，没有选择在白色正方形的角点上固定长度的尺寸界限， 我们勾选长度是可以设置的，大家看右侧图，下方一千的标注，他的尺寸界限就是一个固定值，他不会随着鼠标的拖动变换长度。关注我，下期接着讲标注样式，其他内容。

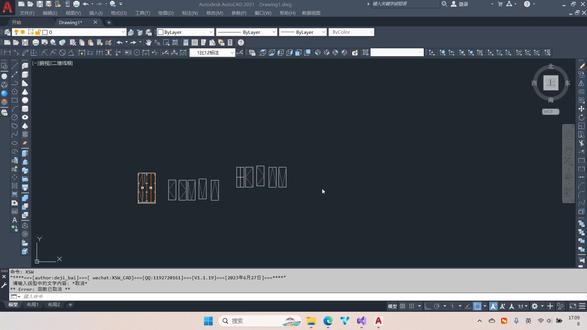

大家好，那接下来咱们给大家介绍一下这个带字的这个线型啊。带字的线型，比如说就是一个线，它是虚线嘛，有些点画线，点画线的话，它是一长一点，一个长横，一个短横，一个长横啊， 现在这个的意思呢，就是请输入中线型中间的文字，就是一个线里面，它中间那个短横呢，它就变成了这个文字。有时候这个是我们比如说 这个用来做这种灯带的啊，比如说 led 灯， led 一 led 啊，就这样 这个线圈呢，就已经在这里面了啊，那我们来加载一下这个啊，就是这个线圈在这个位置能把它置为当前呢，我们来画一下 这个为什么看不到呢？就是因为这个线性的比例啊，比例，它这个太密啊，太密了， 那么可以通过这个自带的这个动态比例啊，去把它放大一点，按 q 啊，按 q， 按 w， 放大一点，就这样吧， h s， 这样，这样感觉好一点啊，然后去刷一下， 那这个呢，就是我们的这个线形啊，这个带字的线形，带字的这种线形像我们之前做的这个有，比如这个小碎弯的这个带子的线形啊， 也可以看一下， 它是一个线啊，就是呢这个呢就是带字的这个线型。

今天我来分享一句总口诀，把室内 cad 最常用的命令按工作流程串流起来啊， 先分层再画墙啊，偏移修剪配延伸，门窗家具用快放啊，复制旋转再对齐，最后标注去出图啊。那么首先第一个是什么呢？同学们，第一个是我们的开工规范啊，第一步要先把我们的基础规范定好啊， 就是像我们的一个先单位再图层，那么线型比例别乱跑，这一步做对了之后呢，后面的线型线宽啊，出图就不会错乱了。那么第二步就是我们的画轮廓了 啊，开始画我们的空间轮廓啊，轮廓用 p l， 形体用 c 和 r e c。 那 么第三步是我们的墙体最快，那么墙体怎么画最快呢？核心就是用我们的偏移和修剪的一个延伸啊， o 定墙厚 t 补到头 f 来收口。 那么第四步，也就是我们那个门窗洞口啊，门窗洞口放置强调一个效率，能负用就负用啊，那么门窗重复就成块，那么复制镜像它是最省时的。 那么第五步，也就是我们的家具排布提速啊，快加阵，加列加对齐，就是说大家记住，家具靠快排布，靠阵列对齐一把缩。第六步是什么呢？是我们的精准的一个绘画，绘图的一个辅助啊， 画的准不靠眼，靠辅助工具啊，画的准，然后呢靠捕捉和那个追踪啊，这是我们的一个秘诀。那么第七步，也就是说倒数第二步了，是我们的标注与文字啊，就是一定要能看懂， 要标注统一才能够看懂这个图纸，那么一定要先样式再标注字号统一才能够专业，那么也就是我们的一个最后一步了，仕图与检查出图， 最后要检查和出图 z e 看全图打印看线宽和比例啊，所以说同学们还想要了解进一步的一个资料的关注并私信我给你发一个口诀的秘诀。
