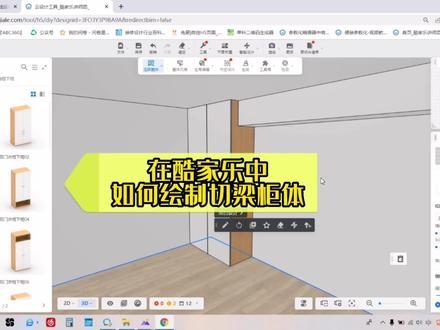

酷家乐画衣柜时超限提示的解决方法

在库加勒中，如果现场我们是遇到这种梁柱体的，那么在绘制我们的全部家具的时候，我们怎么样柜子进行一个避让呢？那么今天我们就教大家来学习一下我们的切角柜的一个绘制， 好，点击我们的左百块，我们在这里呢去切到我们后台的设计精品库，在后方我们去掉一个柜子，将来 好调整一下我们想要的高度，我们先给他调整好尺寸，脱掉一下，那么脱掉完之后的话，在这里看一下我们的柜子呢，它实际上被切换了，那么在这里我们可以去找到我们的工具箱里面呢有一个柜体的切角，我们点击一下， 选择我们想要切角的方向，例如现在我切的是一个横梁，那么在这里我就点击闭横梁， 好找到之后的话，在下方呢有个切角的设置，我们需要找到的话就是左上角往下走，把我们量住他的宽度以及他的高度，我们调整一下，例如这个量他是四百乘四百的，那么我把他的尺寸调整一下， ok， 然后呢点击完成。好， 这样的话我们再来看一下啊，这样的话我们的一个柜子，他的梁柱我们就贴好了，大家有学会吗？

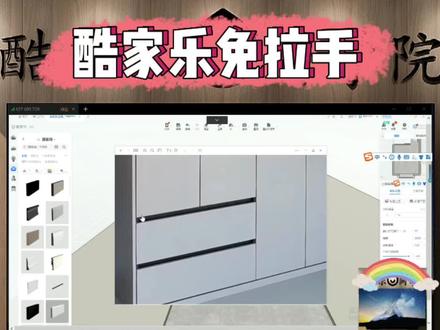

这内藏拉手你知道怎么做吗？对呀，啊，行，我可以先表述一下，就是这个拉手的话，可以把它想象成就是这个板子高于我们的层板，这里面是一个空隙，这空隙可以用层板的隔出来， 这个呢是横竖板，横竖板在板间里面有横竖板，然后横着放进去，改一下他离边位置就可以得到了。这个板子他是可以什么调上眼门下眼门的？那我们在放的时候一定是选择要么就选择抽屉，要么就选择门板，单独选择门板，呃，我操作一下，你看一下去，呃，我们的这个行业库全网家定制，我选择一个单元柜，选择一个万能柜，选择一个万能柜放置，我随便改一下尺寸， 就像我们这个这个位置底下是抽屉，两个抽屉，并且是两个抽屉都是带啊，我们再看一下，就是这两个抽屉的话都是带这个缝隙的， 这个空气的话其实有板子啊，然后选择组件板件层板，先选层板，先把我们的抽屉位置先上出来，比如说这个空气呢，是我们 我做了二五零的这一个抽屉的板子的啊，抽屉的高度我们做二百啊，上面呢是有一个空隙，这空隙的话我们需要再做一个板子，把这空隙填上去，这空隙的话我可以设置五厘米，五厘米看这个位置啊，这是空的，然后里边这个板子如果填充去选择竖板的时候选横向，横竖横向的，这个中竖板横向的啊，选择中横向的，选择放置， 在放置的时候他会先贴进来，放置的时候然后点击这个二六八零改，他把它尺寸往前改两厘米，三厘米都可以，这个时候我们就得到这个造型了，这个板子等会跳跳，换个颜色就可以。那门板呢？抽屉也可以填充，随便填充，我们需要填充的时候，如果填充门板，选择门板 放置，现在门板是不是没有盖住它，对吧？那我们如何去把这个门板盖住？它的门板盖住这个层板啊？层板盖住一部分，在右侧眼门类型里边有个上眼门，这个是半盖， 半盖，首先我可以改成全盖，现在是全盖的状态，但是我们需要露出来一部分拉手啊，就相当于可以拉的一个过程，只要把这个扇子往外加加上两厘米，他就这里边就相当于有个槽了，这个槽就可以拉这个门板了。我不知道我能不能打清楚，然后上面的话你做一下试试。 接下来呢，先选层板，把件层板先放对二百，然后上面再放一层 五十，然后再放竖板，找竖板，对，找这中竖板对放置啊，有时候看不见，那我们只有点上去啊，点上去之后他就看见， ok， 点二六八八八六六八啊，点百分之三十， ok， 然后选择门板， ok， 然后选择右边 chair 们，然后往上加两厘米，这样就可以了。好吧， 你做一下实际操作一下，然后，嗯，再可以看这个门板啊，上面有两个竖板，其实可以把它理解成就是一个两个门板啊，分分割一下，这个操作其实和他是一样的，只是说可能这个地方会宽一些，宽一些，你可以把它留成六厘米，六厘米或者是八厘米就可以了。

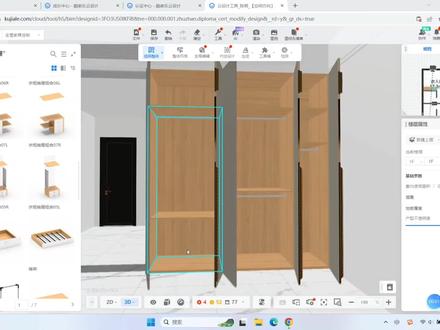

如何在库加勒里绘制衣柜抽屉？首先呢我们找到组间库，然后在搜索栏中搜索抽屉， 然后在下面找到一个叫抽屉封板的东西，好，然后把抽屉封板放入这个想要放置抽屉的柜体当中。抽屉封板的作用呢，主要是为了防止衣柜的柜门的脚垫与这个抽屉互相矛盾， 然后会导致抽屉拉开，所以说在抽屉的左右两边要加一个五十的封板，调整一下这个尺寸，特别需要注意，抽屉整体需要内缩七十毫米，也就是七厘米，留出安装脚内的位置，另外呢就是我们的层板要相应的内缩 七十毫米。然后放置好抽屉封板之后呢，我们再找到单抽，单抽呢有这个海棠角的单抽，也有普通的抽屉，这种单抽就选择普通的就可以了。放置进去之后呢，我们选择抽屉填充， 然后填充的个数呢选择三个，因为这个距离预留是六十公分，六十公分的话我们一个抽屉就是二十公分，这样一个简单的三个抽屉呢，衣柜就画完了。

在库加勒中如何快速做一个衣柜？首先进入库加勒，进入全屋定制板块，找到一个平开门通体框架， 调整衣柜的宽度高度 左风板，给一个六十的一个左风板。进入三 d 店面，添加立板，添加背板， 添加层板，调整层板高度四百五，添加层板，添加层板居中摆放，再次添加层板，调整层板高度四百五，选择一通啊，这样的一个衣柜就已经做好了。关注我，带你学习库家乐更多技巧！

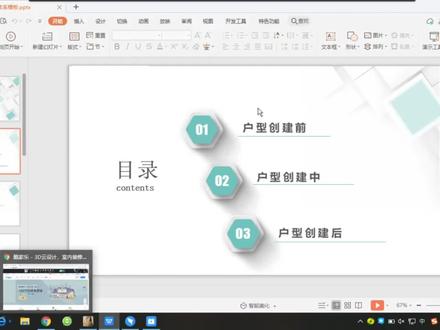

我们在库加勒里面自自己手绘这个图纸哈。嗯，我们可以先来，比如说我们去看我们的户型创建前， 我们的户型创建前的话，首先第一个是设置我们的一个层高，嗯，就是说关于我们的层高到底是一个多高的楼层，我们先进行一个设置，然后第二个选择我们的一个画法，就是说选择这里我们的一个自由柜子这里。 然后第三个的话就是说设置我们上面的一个参数，来，你点呢？你点了我们的画墙或者画房间这边的话，会出现一个参数栏，选择我们的是墙中绘线还是墙内绘线，我们的墙后是多少，同时的话需要选择我们的吸附和我们的正胶，这个需要勾选住的哈。然后后面的话就是我们的户型创建中， 户型创建中的话我们涉及到一些参数的型，就是说必须必须要确认我们的户型，嗯，就是说我们的先外墙后内墙啊，比如说我们的外墙是二四零的，还有一些这个的话是关于我们的，呃，一些 墙体的一些厚度，然后确认我们的画图步骤是从上至下，还是说从下至上，在这里的话是有两个步骤的，就是说，嗯，这个一个是我们的一个，比如说我先看一下我们今天涉及到的一个图纸， 这个呢是我们今天要讲解的一个图纸，就说我是先画我的大框架，然后再画里面的内容，还是说我一个一个一个的，然后直接性画从下至上或者是这边画完了之后再画这边，然后慢慢的 挨个挨个的画完。还是说我们构建我们的大框架，然后再填充里面的内容，哪一个更方便的话，这个到时候我会给大家说一下。 嗯，还有就是我们的一个户型完成后的话，需要对我们的一个门窗，还有我们的柱子烟道啊那些东西进行一个添加。还有我们的这边的话就是说我们的一个门，比如说我们普通的门的话基本上就是九百，还有我们的一个卫生间的门的话，基本上就是七百到八百的 这个样子，这个相信大家都是比较清楚的一个事情。嗯，接下来的话我们给大家演示一下，然后选择我们的自由绘制，在这边的话可以看到我们的第一步，首先设置我们的唇膏，我这里就是二八零零， 然后选择我们的这个自由绘字的一个内容，我首先给大家，呃，先看一下，就是说我们先画外框，然后再画我们的一个内部图，然后再对比一下两种方法，就是两种方法的话每一个更快捷一点。 嗯，大家在 cd 当中画法的话，我觉得应该都是一样的。首先点击我们的这个画房间，然后把我们的墙后，因为我现在先画的是我的一个外墙，然后首先把我们的墙后，这里 可以看一下我们的图纸的内容，我们图纸的话这边的外墙的宽度是一个，就从这边墙体到这边墙体的内容是幺零四八零，然后这边 的话是幺幺三四零，然后我们这边的话因为凉的他是一个外墙的一个宽度，所以的话我们会要对他进行一个呃拆除，就是说 我们现在选择的就是说一个墙体的话，我们画的应该是墙中的一个线，所以的话我们的墙后是二四零，然后我们肯定就需要减去我们的一部分墙后，因为它是进行一个墙中画线的一个 啊，我们现在是幺零四八零。 先点击我们这边可以看到我们这边的话一个参数，我现在可以移动的就是我们的一个宽度，可以看到我们的宽度，这里是显示的是蓝色，我先输入的肯定就是我蓝色的内容，然后它的两个标志线的话也是显示的是墙中的标。 我们刚刚的总强宽的话是幺零四八零，所以我们需要减去我们一半的一个墙体的宽度，一半的话就是二幺二零，然后两个合在一起的话就是减去二四零，所以我们这边的得数就是墙中的会线的话应该是幺零二四零， 然后这边幺零二四零，这个，然后这边的话是我们的幺幺三四零，就是我们的一个宽度幺幺三四零，减去我们的两个墙体加起来的二四零就等于幺幺幺零零。 可以看到我们的这个，我们的一个外围的一个墙体就已经创建出来了。我们看一下我们这边这个， 也就是说我这边的一个参数是幺零四八零，然后我这边的话内墙的宽度是幺四个零，然后加上我们的一个这边的二四零，这边的二四零可以等于我们的一个总宽度，这边也是一样的幺幺三四零，然后这边的总宽的话加两个 就是我们现在的是幺零八六零，然后加上我们的一个四八零的话等于幺幺三四零，这边的话等于幺幺三四零，我们的一个外围的一个墙体的话就已经创建好了。

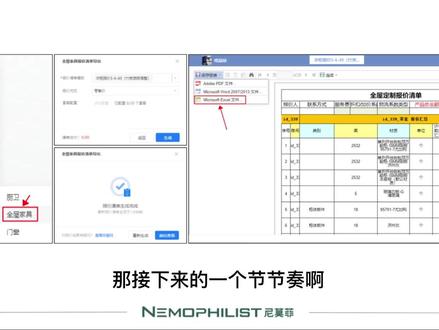

那接下来的一个节节奏啊，一个步骤就是我们需要在库加勒里面去下载一个报价清单，那我们也去库加勒跟大家进行一个完整的演示啊，首先点击库加勒图纸清单最下方的定制报价清单，点击全屋定制， 点击好了之后，你可以在这个页面首先去选择我们的报价清单的版本，那大家选择最下面这个版本啊，最下面这个是我们使用的版本，一会报价点击这个版本之后点击生成， 生成的时间很短，生成结束之后大家去点击前往查看。那在这个环节，大家需要把这个报价清单从一个在线浏览的版本下载成你的本地文件，我们现在去点击左上角的保存报价，保存报表，然后保存成 excel 的一个文件。当大家下载下来这个文件之后啊，这个是我们现在一一上的 最新下载下来之后的这个文件大家会看到啊，我们需要去填写哪几个地方？我们跟大家说一下。首先啊把表格调一下啊，首先大家需要去填写的是这 折扣加价系数和物流系数啊这两个位置，那我们去填写，比如说如果你的系数是一二， 你再去选择物流系数的类型，比如说标准，标准的话，他会以公司的物流费用的标准去进行一个运算，成都区域，川内非成都区域或者免运费啊，大家都可以去选择。填好这两个部分之后，我们还需要去填什么呢？还需要去填写这个叫基准价和报价系数这两栏， 那我们也给大家进行一个演示，比如说你所有的产品系数都是一，那前一个一啊，把我们的这个拉下来，然后基准价，比如说你现在这个板子啊，我卖的是一百六啊，打个比方卖的是一百六，当你填写了系数和基准价之后，整个这个表格他会进行自动运算啊。再比如说我们同样的啊， 同样的我们也是一百六啊，门板卖的是二百二，我们是随便举例啊，门板二百二，门板二百二，那五金打个比方啊，这些五金我们就随便填一下价格哈，五十、八十、九 十，随便填啊，好，当大家把这个价格先把系数填了，再把价格填了之后，整个这个表格他会进行一个自动运算，那运算出来的这个产品金额他会在什么呢？他会在这个位置进行合计。 那我们在表格里面需要去填写什么呢？需要提醒大家注意的是，我们在报价清单下载下来去填写的时候，主要是填写到了四个部分的内容，分别是折扣加价系数、物流系数、基准价和报价系数。 那需要大家注意到的是，下载下来的表格，凡是这个橘黄色报价汇总栏里面的基准价和报价系数，大家都需要去填写。我们来给大家举一个简单的例子啊， 比如说当你的整个全屋产品很多的时候，我们刚才只是一一个屋子嘛，一个柜子啊，一组产品，那当你的这个全屋的产品很多的情况下，他就会出现多个这样的报价汇总栏，因为我们整个表格是分成报价汇总和物料清单两个部分的，橘黄色里面的基准价和报价系数是需要大家全部 填写完整的，看清楚了吗？这些都是属于报价汇总，那填到哪里就不需要填写呢？都是需要填写的哈。报价汇总里面的这个基准价和报价系数， 那当你翻到这个物料清单清单明细的时候，大家就不用管了，这个它是根据你上面的信息自动进行预算的。那我们在整个这个表格的逻辑是什么呢？就是你比如说我们的这个倒台餐桌，它的这些版件清单， 他会有一个每一个单板的这个计算的价格下面会有一个合计，那每一个报价汇总产品的这个合计的部分的总和就等于多少呢？等于你这个产品的总金额。那物流费用是根据公司的收费标准，在产品总金额之基础之上去乘以他的一个呃系数的 点数的啊？然后总金额是怎么来的呢？比如说你现在的报价金额是一对吧？那它就是你的产品总金额乘以一再加上你的物流总金额。但当你的产品总金额系数，比如说变成一点三的时候，那它是多少呢？它是你产品总金 额乘以一点三，再加上你的物流总金额，这个时候才是你的订单总金额。好吧，那这个的话就是我们跟大家做的一个简单的提示，需要在报价清单下载下来之后去填写， 最后的话我们再跟大家以录屏的形式跟大家演示一下我们这个填写的过程，大家一定不要填错了啊，当你去处理了报价清单和安装包之后，你的这个表格它就能够自动进行预算啊，运算是非常简单的一个过程。

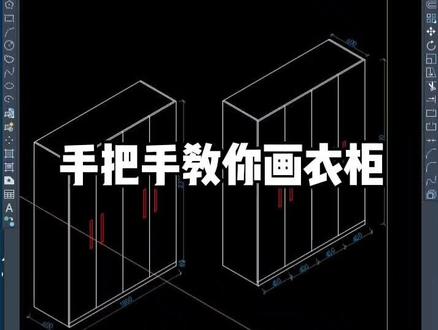

前面于老师给大家讲了一下轴测图的画法，怎么去设置，接下来呢，我们如何去绘制这幅现有图形，那我们在空白页面里面进行绘制， 那在这块呢，我们刚才的衣柜高度为二四零零，我们 l 空格，然后选点高度为二四零零空格，衣柜宽度为幺八零零，我们输入幺八零零空格，高度二四零零空格，回到其实点，衣柜厚度变换一下， f 光标 f 五，然后我们进行厚度 六百的位置 l 空格选点，输入六百空格，高度为二四零零空格，回到提示里，那接下来呢，我们的这个厚度 l 空格， 输入六百空格，回到其实点，那这个衣柜的外框完成。接下来我们分割一下门板 co 空格，切换一下十字光标， 门板宽度为四五零空格，九零零空格，幺三五零空格。好，那这个门板宽度分割完成之后，画踢脚板， co 高度为六十，切换六十，我们用 t 二进行修剪， t 二空格， 修剪掉不要的线段，接下来呢，我们绘制一下侧板厚度及门板厚度 co 空格，侧板厚度为十八，侧板厚度为十八， 那接下来呢，我们每一个门板的宽度为四百五门，接着 co 复制四五零空格，九百空格，幺三五零空格。好，门板分割线对应。接下来呢，我们把这个 门板厚度进行复制 co 空格，然后呢我们通过十字光标的一个切换，厚度为二十空格， 复读为二十空格。接下来我们把不要的线段进行一个修剪， t 二空格修剪，修剪，修剪，那门的门是盖侧板的，进行修剪，然后呢还有一个细节，那就是我们这块的门板分割线进行绘制， c o 空格高度六十，点击 t 二九点，那么这个衣柜位置完成。接下来我们把原有的拉手进行复制即可。 co 选正继承点，然后点击第一点，点击第二点拉 完成。那这个接下来呢是我们的标注，那我们在这块呢输入 dal， 第一个文写第二个 还可以用到 dao， 错了啊。接下来呢我们高度进行标记， dal 混合高度标记，位置厚度标记在这个衣柜位置， 这个衣柜柜制完成，感谢大家的关注。

想知道这样的儿童衣柜在库加乐里如何制作吗？今天这节课我们通过三分钟的时间带你去了解一下，看完之后呢，请点赞、关注加收藏，您的关注是我最大的动力，感谢您的观看， 持续关注新能源，跟我一起学习更多有用的酷家乐新知识！
