风管穿墙套管规范要求

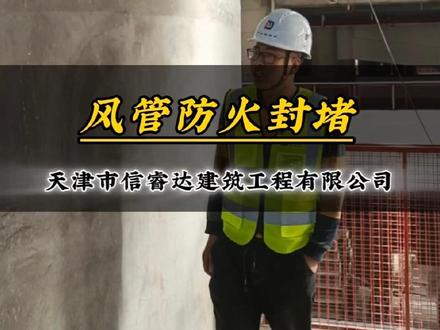

一、套管预埋墙体上预留一点六毫米厚铁皮套管，封管与套管四周间隙一大于等于五十毫米。二、封管安装，封管安装顺直，接口严密，出外墙处设置向外坡度。 三、防火封堵，套管与封管之间采用矿棉封堵密实，再采用宽度一百毫米的防火板封堵套管与封管的边缘，最后用防火泥进行收口。四、防雨罩安装， 封管出墙处上方安装宽度三百毫米不锈钢防雨罩，防雨罩与墙面结合处打防水密封胶。

一、套管安装封管穿越楼板时应设防护套管，其壁厚不小于一点六毫米，套管顶部高出地面五十毫米。二、支架安装竖向封管，支架采用型钢制门型架，离地高度二百毫米，与膨胀螺栓固定。 三、风管承重角钢锚固，竖向风管承重支撑角钢应与风管进行螺栓锚固，螺栓间距一百毫米。四、风管安装 风管连接前应粘贴密封垫，将牢固好承重角钢的风管安放在门型落地架上，并用螺栓固定。风管弹簧加安装应正反交替，间距应符合规范要求，螺栓安装顺气流方向。五、防火风堵 封管安装后，封管与防护套管之间用不燃且对人体无危害的柔性材料封堵密实。

此处封管穿越防火隔墙，如何封堵才符合防火要求？一、设置套管必须预埋或设置防护套管，套管钢板厚度不应小于一点六毫米。二、楼板处封堵 封管与套管间的环形缝隙需用不燃且对人体无害的柔性材料，如矿棉、岩棉、防火泥等。填色密室相关规范参考， g b t 五零二四三二零幺六铁子们欢迎点赞关注！

这个封管存在七个问题，被监理要求反工整改。第一，封管穿防火墙两侧未设置防火阀，正确做法是在离墙两百毫米处设置排烟防火阀。第二，封管穿墙未设置套管， 正确做法是设置厚度不小于一点六毫米的钢制套管。第三，穿墙洞口未设置过梁，只放了两根钢筋做支撑。第四，穿越防火墙两侧两米范围内未做防火包裹。 第五，矩形风管尺寸小于一千二百五十毫米时，吊杆直径不应小于八毫米，而这里用的是六毫米。第六，风管穿墙洞口未封堵， 正确做法是采用，不然材料封堵严实。第七，风管宽度大于一点二米，下方未增设喷头。更多的安装工程验收要点都总结在这本水电消防暖通验收干货里了，图纹并貌有一有俱，想要的点击视频左下方下单！

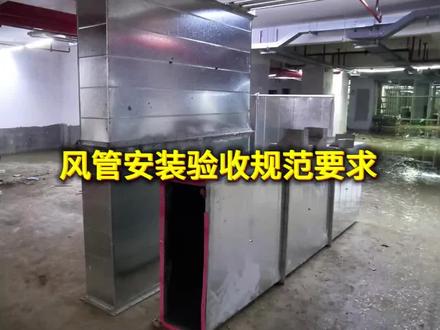

封管安装验收规范要求，第一，金属封管直径或边长小于等于四百毫米，这掉价间距应小于四米，大于四百毫米间距应小于三米。第二，封管穿墙或楼板时应设置厚度不小于一点六毫米的钢制套管，封管与套管之间应采用不然柔性材料封堵。 第三，全吊顶的水平主干风管直段长度大于二十米时，应设置防晃支架。第四，风管的抗震支架侧向间距应小于等于九米，纵向间距应小于等于十八米。

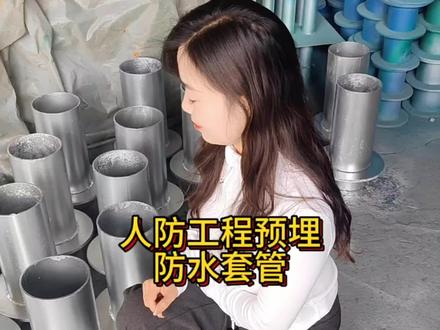

这个是人防工程给水管道预埋防水套管。根据 rfg 零一杠二零一五人防工程质量验收标准，当管道穿墙时，应预埋带有密闭一环的密闭穿墙管。给水管道采用钢塑复合管或热动性钢管。排水管道采用钢塑复合管或经过防腐处理的钢管。 电缆管线采用壁厚不小于二点五毫米的热镀锌钢管。通风管采用二到三毫米的钢板制作，密闭一环厚度给水通风管不小于十毫米，电缆管不小于五毫米， 一环高度不小于五十毫米，两端伸出墙面长度，电缆电线管不小于五十，给水管不小于四十，通风管不小于一百。

没错，那这趟旅程的第一站，也是最常见的挑战就是穿越。穿越对，风管经常需要穿过墙体啊、楼板啊，这个过程其实就像在建筑的骨骼上开孔， 你处理不好就会留下结构或者安全上的隐患。嗯，绝对是没错，那我们就从这儿开始。资料里首先就强调封管穿墙或者穿楼板的时候不能直接穿过去。嗯，不能直接穿。对，必须先预埋一个钢制的保护套管。 关于这个套管，它有一个特别明确的数字，就是厚度必须得大于等于一点六毫米。这个一点六毫米啊，可不是随便定的一个数哦，这里面有什么讲究？嗯，它背后全是材料立学的考量。 你想啊，万一发生火灾，墙两边的温度会急剧升高，如果套管太薄，它会第一个受热变形软化，那整个防火风堵就失效了，对结构婉转性就没了。 所以说，一点六毫米，你可以把它看作是在高温下维持结构稳定的一个最低保障。原来如此，而且在一些腐蚀性强的环境，你比如说化工厂或者沿海地区，这个标准它还只是个起点， 工程师会要求用更厚的甚至不锈钢的套管。明白了，它就像一道抵御高温的盔甲。那资料里还提了另一个有意思的细节，就是当套管穿过楼板的时候，它要高出地面至少三十毫米。嗯， 这个看起来不多，但作用好像很关键。这其实是一个呃，非常朴素但又特别有效的防水设计。怎么说？ 你可以把它想象成一个微型的防洪堤。防洪堤？对啊，你想日常搞卫生啊，地面洒水，甚至万一发生轻微的跑水，这三十毫米的高度就能有效地阻止水流进风管和套管的缝隙里。哦，明白了， 这样就避免了长期的潮湿和腐蚀。没错，很多时候，好的工程设计就是由这些呃，简单又周到的细节构成的。那么盔甲和防洪题都有了，封管和透管之间的那个缝隙怎么处理？ 这里资料强调了三个词，不然柔性、材料。哎，这三个词一个都不能少。嗯，不然是防火的核心要求。这个很好理解，但柔性 它同样重要。为什么呢？因为建筑本身它并不是完全静止的，它会因为热胀、冷缩、沉降或者一些微小的震动产生畏疑。哦，如果你用钢性的材料，比如说用水泥、纱浆去堵， 那这些微小的畏疑就可能导致风堵层开裂，形成新的防火缺口。那柔性材料呢？柔性材料就能吸收这些变形，始终保持风堵的严密性。 我见过一些反面教材，有人图省事，用那个聚氨酯发泡剂去填那东西。不行，对，那东西易燃，一旦着火，那个地方就成了火灾蔓延的通道了。停起来， 即使是穿墙，这么一个简单的动作，里面也充满了安全的逻辑。但如果遇到的不是普通的墙，而是建筑的变形缝呢？

封管安装验收规范要求，第一，金属封管直径或边长小于等于四百毫米，支吊架间距应小于四米。大于四百毫米时间距应小于三米。第二，封管穿防火墙或楼板时，应设置厚度不小于一点六毫米的钢制套管，封管与套管之间应采用不然柔性材料封堵。第三，全吊的水平主干封管 直段长度大于二十米时，应设置防晃支架。第四，风管的抗震支架侧向间距应小于等于九米，纵向间距应小于等于十八米。更多的验收要点都在这本水电消防暖通验收干货里面，需要的点击视频左下角下单。

信息量确实很大，但我们发现所有这些看似孤立的数字和规则，其实都围绕着几个核心原则。嗯，安全、可靠、可维护，以及对物理规律的尊重。 没错啊，你掌握了这些核心原则，再去看那些具体的数字，就会发现，它们不再是需要死记硬背的条纹了。对，而是一个个合乎逻辑的解决方案。 比如，下次你看到一个离墙很远的方，我发你脑子里想到的就不是规范规定不大于两百 millimeter， 而是这里存在一个防火反应延迟的风险区。就是这个意思，这正是我们希望再给你的。 那么，在今天讨论的这些内容之外，有没有什么值得我们进一步思考的呢？我觉得有一个，我 今天讨论的所有规则都是基于传统的金属风管。嗯，但是现在像机场、体育馆这些大空间建筑里，越来越多的开始使用纤维布风管。哦，那种软的风管对它更轻，安装更方便，送风也更均匀。 但它也带来了一系列全新的问题，它的防火性能怎么保证？它怎么支撑和连结？它的强度和耐久性又怎么样？ 嗯，这确实是个问题。这意味着我们今天聊的这整透基于刚性的规范体系，可能需要在一个柔性的新领域里被重新思考和建立。这或许就是封管技术的下一个眼睛方向了。

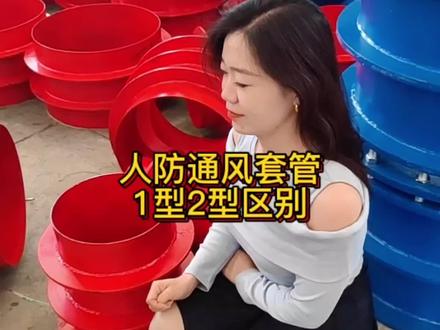

人防通风套管参考图集为零七 f k 零二。图集上管子厚度为三毫米，一环厚度五毫米，宽度五十，常见尺寸为三幺五四四幺五六零六六六。 一型三道密闭类，二型两道密闭类。一型适用于两端接管，二型适用于一端接管，通常与墙平齐，不需要出墙。

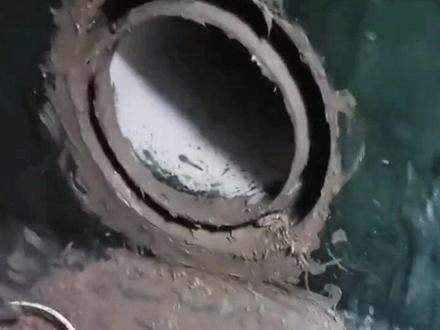

消防水池柔性套管零渗漏控制措施有哪些？一、沥青、麻丝、油麻导石，将它们从套管两侧分层对称均匀的打入导石。二、法兰压紧，拧紧螺栓，使法兰压盖，将内部填料进一步压缩，形成致密防水层。三、端部密封，用密封膏对管左右缝隙进行密封。
