电缸正反转脉冲指令PLC编写教程
粉丝2.4万获赞6.0万
相关视频

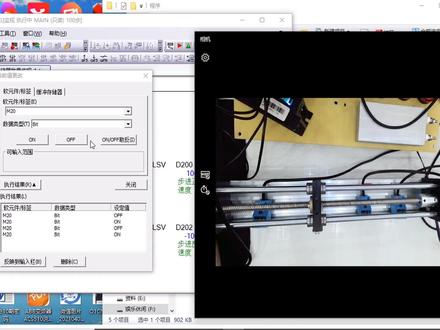

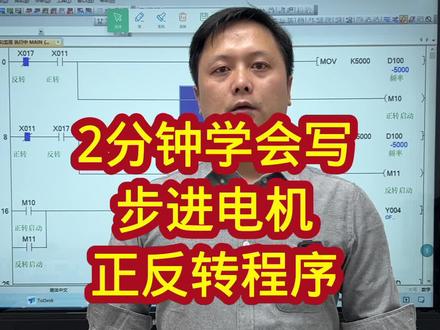

02:11查看AI文稿AI文稿老铁们好，我是东莞工人，今天我们来分享一下我们的步进电机的正反转，来，先来试一下正转 好， x 十七反转，像这样的正反转我们有很多种方式可以去实现，我们这里呢用两种比较常用的啊，一种呢是更改频率啊，一种是更改他的方向信号，两种方式都可以啊，我们来先讲第一种 啊，这是一个 p l s v 啊，可变速的发脉冲指令啊，这个指令呢，它只有速度啊，没有目的地，也就是说你不需要给它脉冲啊，直接给它一个速度，它就可以走， 那通过这个速度的啊，正和负来改变我们不停电机的正和反。好，我们先来分析一下这个症状啊，来按下按钮以后呢，好， x 十一啊，是我们的正 正转按钮，一旦按下去呢，我们会把 k 五千啊传给第一百，那这个时候呢，第一百就是正啊，正数他就会往正转。好，当我们按一下 x 十七红色这个按钮，我们程序就会反转啊，反转呢，他是怎么实现呢？也很简单的，你按下这个按钮，我们 给他一个啊，负五千，这个时候呢，第一百里面啊，就会变成负五千啊，这个时候我们的镀金电机就会反转 啊，这个就很简单，对吧？我们来再来看另外一种方式啊，好，这是另外一种方式来控制我们的正反转啊，来，我们先来分析一下第一个症状啊， 按下 x 十一的按钮，我们的程序呢？哎，会置为一个 y 四啊，那这个 y 四是什么呢？ y 四呢，是我们固定电机的方向信号啊， 这个信号呢，接线的时候接了 y 四，那我们的指令还是用了这个啊？ plsv 啊，不变，我们只要更改他的方向信号就可以了 啊，当我们反转的时候，我们按下这个 x 十七啊，这个时候呢，我们的程序会怎么样？直接把这个 ys 给复位掉，你把它复位掉，他又会变成反转的啊， 哎，这就是我们那个正反转的效果啊，这两种啊，常用的方式，当然我们有很多种方式去做正反转啊，这两种比较简单。
1915东莞工控人

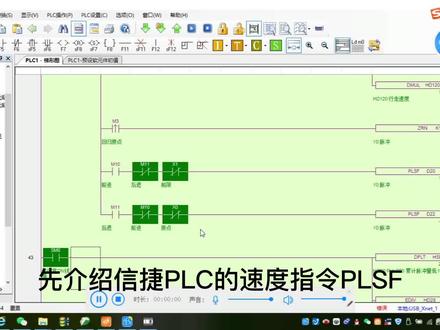

01:07查看AI文稿AI文稿先介绍信捷 p l c 的速度指令， p l、 s、 f 寄存器，第二时是设定的速度， k 一是一号参数快， y 零是脉冲输出口， m 时倒通后以当前设定脉冲速度，运行 off 后停止运行 速度，脉冲数值是正数时，正方向运行速度，脉冲数值是负数时，反方向运行方向输出口。需要在参数配置里设置一下，找到公共参数脉冲方向端子。 我们脉冲是外零方向是外一，这里就设置成外一。然后下载一下， 也可以下载程序的时候勾选下载， 下载完程序会弹出下载用户配置，勾选脉冲系统参数快，确定一下就可以了。速度指令讲解完成，下期讲解信结相对定位和绝对定位。
843美申机电

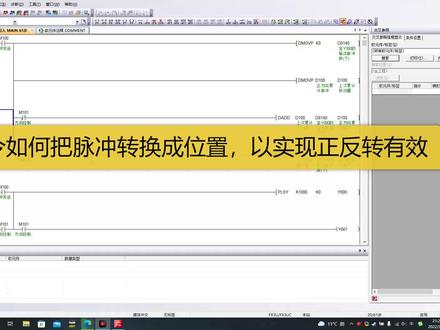

07:30查看AI文稿AI文稿大家好啊，这节我们讲一下三零四伏这个 prsy 指令的。呃，脉冲啊，怎么转换位置啊？ 那么正常我们用这个 prsy 指令啊，因为他的脉冲呢，只能持续增加，他并不会减少，就是我们正转的时候他会增加，反转的时候他也会增加，这样肯定是计算不了那个 呃，把它当成位置看的啊，所以呢，我们要通过方法呀，把它换算成实际位置啊，因为我们一做定位呢，就想到定位指定，一做私服呢，就想到定位指定啊，其实 prsy 指定啊，也可以做的啊，而且用起来更方便。 那么这里呢，我们看这个数学模型啊，我们先看啊，就是当我们做定位的时候 啊，开始呢 d 八幺四零啊，八幺四零这个值呢，是零是零啊，是零，当我们做正正向定位的时候，那么他是从零增加到 一千二，比如说啊，一千二啊，这是第一次，那第二次我再做定位的时候，我是从一千二到两千四啊， 比如说啊，这个值是一千二两千四，那么他俩之间有关系没有呢？没有关系啊，你要知道我每一次定位呢，都可以单独看啊，第一次走了一千二，第二次走的还是一千二啊，那假如说我在做 第二次走的时候啊，把这个方向信号打开了，那第二次走的脉冲呢？是不是是前面加个方 号啊？第一段的脉冲加上负的第二段脉冲，那么我们就是实际脉冲就是零，就走到零了啊，所以呢，我们每次启动的时候呢，可以把每段你启动这次的脉冲，结果呢给他呃， 给他传送出来啊，就说我们只要每每次我这次启动的脉冲啊，启动的脉冲如果是这个是正方向的，那么启动脉冲呢？我就加号， 如果这次我是负方向的，那么这段脉冲就是减号，就是这个道理，然后把所有的脉冲呢加一起啊，我第一次启动，第二次启动，第三次启动，第四次启动，不管启动多少次，那么我把每段的脉冲单独做出来，你 做出了，呃，提取出来，然后呢进行加法运算，他是正的我就加正的，他是负的我就加负的啊，这样我们就可以算出实际的位置了啊，实际位置，那么实际 我们直到这个原理之后啊，做起来就很简单了啊，怎么做呢？首先呢我们看程序啊，首先第一段呢，我们当我们脉冲发送的时候啊，脉冲发送的时候，因为我们 m 一百呢，是脉冲发送和方向没关系。这个啊，脉冲发送，当我们脉冲发送启动的时候 啊，或者正在发送的接通的时候接通了，我们第一步呢要把 d 八幺四零这个值清零啊，就是不管 d 八幺四零当前是多少值，我们都把它清零加个 p， 也就是说当这个 m 一哎，接通的时候，我们只清零一次啊，一定要清零啊， d 八幺四零清零。第二次呢，我们把累积脉冲啊，给他传送到 一个地址中啊，这个累积累积卖这个 d 幺八零是什么呢？就是我本次脉冲的数啊，我把 d 八幺四零清零了，然后呢把以前 保存的一个值啊，这里值呢，我设为 d 幺零八，是以前走的距离传送给第一百 啊，这就是以前的坐标值啊，以前的坐标值，不管是多少啊，我是二零八零，比如说啊，那我就传给第一百二零八零啊，这是第二步啊，第一步把第八幺四零清零。第二步呢，把以前的脉冲地址存起来啊，存起来，存， 保存到一个第一百中，这个第一百呢，就作为我本次启动的一个基准啊，基准，然后存完之后，那么如果说我这个方向是正的，也就是说我方向信号没有输出，那么呢我们就 把这个第一百呀，加上 d 八幺四零的值啊，第一百加八幺四零的值，存到 d 幺零八种， 也就是本次脉冲的支啊，我不管 d 幺零八上次是多少啊，因为我一旦做加法，他就被覆盖了啊，被覆盖了，因为八幺四零已经清零了，然后上次的移动量呢是 二零八零，那本次呢，当我发脉冲的时候，发一点，我就加一点，发一点，加一点啊，那么 一个加法，然后呢存到第幺零八中，这是正向，如果反向呢，我就减法， 上次的累积移动量就以前的移动量减去八幺四零的值，然后呢存到第幺零八种，这样我们就正负就出来了啊，正负就出来了 啊，这样当我们正向的时候，那么他是呃，上次的脉冲加上 d 八幺四零的值，一直加啊，当我们结束的时候，我们不用管，结束的时候 d 幺零八就是我们当前的脉冲， 如果是负的，我们就减啊，负的就是减啊，大家可以截图啊，把这个记下来，自己去实际上记，演示一下，对不对啊？然后呢脉冲发送呢，就是 prsy 啊，可以多少多少啊？可以， 然后方向控制就是 m 幺零幺啊，反向啊，反向，这个是正向，是 m 一百，反向是 m 幺零幺啊，所以呢，不管是按正向还是按反向，那么我这个脉冲啊，都要发射啊，都要发射 啊，这里有点问题啊，就说 m 一百是脉冲信号啊，当我脉冲单独脉冲的时候，那么我是发脉冲，然后方向信号不接通，正转啊，然后呢，没有这个有方向形的是反转啊，所以我们可以改一下啊， m 零， 这个赛特 m 一百，这是正转，那么反转呢？ m 一赛特 m 一百 啊，赛特 m 幺零幺啊，就反转同时置位啊，这两个啊，这样写好像不太严谨啊，大家自己再研究一下这个控制怎么写啊，只是我把这个 转换这个方法告诉大家啊，我可以再放大一点，大家截一个，可以截一下图啊，就是第一步，把第八幺四零七零 清零之后，我再发脉冲，是不是他就从零开始计数了？那么从零开始计数，也就是本次发送的一个累积数，然后加上之之前的数，加上这个累积的数，或者减去累积的数，如果正方向去加，如果负方向去减，这样呢，我 d 幺零八始终就是我的，呃， 可以看成脉冲转换成位置的一个一个值啊，大家就用这种方法来转换就可以了。
992自动化韩工

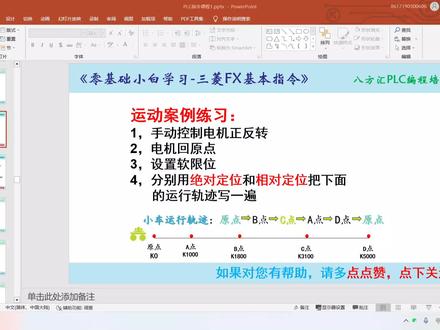

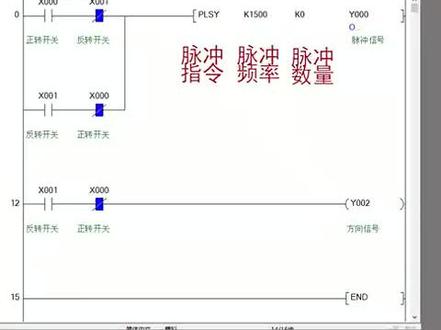

01:32查看AI文稿AI文稿三菱 p o c 用脉冲加方向的形式来控制四伏电机的正反转，这里的 y 零是脉冲， y 二是方向， x 零是正转开关， x 一是反转开关，我们按下正转开关 x 零， x 零接通，控制 y 零输出， y 零执行脉冲指令，电机开始正方向运转。我们再次按下 x 零， x 零断开，停止运转，我们按下 x 一，现在我们发现 除了 y 零接通之外， y 二也接通，这就是一个手动的正反转程序。 我们看这个就是手动程序，是在这一本书的一百五十八页。手动程序和原点回归程序一样，是所有定位程序中不可缺少的程序，因为我们调试设备 必须要用到手动的功能。我们看这一边，有初始化程序，有手动正反转程序，还有综合定位程序案例， 这个里面有程序的注释，有指令的应用文字说明，是在这一本书的一百六十页。
168众兴教育余老师自动化培训
00:42查看AI文稿AI文稿接着我们分享一下如何通过 plc 的指令来控制我们驱动器，从而实现我们平台的左移和右移。 好，我 prsv， 这是我们的这个脉冲输出指令，一般情况下用于我们手动症状或者手动反转。我们接通一下，看一下 哎呀，电机在运行反转。 每天晚上七点三十我们的直播间分享干货，关注我，一起过来学习。

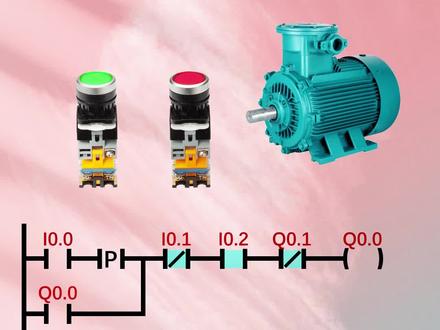

00:28查看AI文稿AI文稿今天我们来学习一下防止按钮粘连的电动机正反转程序，这是在护锁程序的基础上添加了上升岩。当我们按下电机启动开关时，上升岩接收到一个扫描周期的脉冲信号线圈， q 零点零得电， q 零点零闭合， q 零点零断开电路，完成互锁。 因为上升严，直接收到一个扫描周期的脉冲信号，所以当开关故障无法回弹时，按下停止开关也不会导致电机再次启动，你明白了吗？
