大家好，我依然是妮可，来点赞收藏啊。关于这个铁皮风头啊，他这个模型建模钣金展开如何去做？ 这个的话，其实在结构上我们看到他这个是进行了一个呃分瓣的一个组焊的形式，就是我们要正常用钣金的形式，以最低成本的方式去进行这个建模的话，就将他这块 就是按照结构来看的话，他这个是一个呃直边的啊，就是看着这个其实算是一个直边拼起来，你看你分成多少份？ 嗯，他这个呢是呃中间的话，就是为了这个焊接焊缝啊，焊缝这个堆叠，所以这个中间是有一块是不需要去做的，所以那这个键 我的话其实方式也很简单啊。啊，如果说你直接做成球面的话，他这个用百年直接展开不了啊，这个要双球面不好搞，是吧？所以他这个其实呃我们做成一个直边的话，那就好拼了。 你这里的话，你可以去选择一个呃圆工具啊，或者一个圆，像我们这个比如说两米的一个大小啊，那就两千。 好，那我们先把这个图形绘制出来吧，画一个这个线，然后选择剪裁，把这个剪掉，这个边上勾到线，边上勾到线之后直接使用钣金就可以了。 如果说像这个拼的话，你拼这个三十六份对吧？那么他一份的话大概就十度的样子，所以他拼起来，他是直边拼起来的话，呃，数量越多， 他这个地方的这个圆度啊，圆平滑度就是越好看啊，那么我们就按三十六分去算吧。这直接选择板筋拉伸啊， 可以拉伸呢，给他一个两侧对称，给他做多一点啊，这个没有关系的，壁厚的话呢，你给他一个毫米呗，是吧？折弯半径给他一个毫米啊。点确定来这边确定啊，确定之后的话我们就只需要去切掉这一块就可以了，所以其实很简单，思路打开之后好像没有那么复杂吧， 这个勾到线给他去绘制出来来，从这到这再到这，再给他连接起来， 是吧？然后呢？呃，给他标注十度确定。呃，这里的话，我们还有一个 对称的角关系，来一根，两根，三根，点击一个对称的角关系。呃，中间的话，我们其实应该说是个圆的啊，他是一个圆的话，那你要把这个这一部分让出来，不然这个拼缝对叠的话就不行啊。这个你给他五百吗？ 给他做到一个五百，所以那这直接拉伸切除就可以了。选择轮廓的话就是这个部分呢，这两个部分呢？对对来往上给他切穿，所以这选择完全贯穿。 呃，这直接反侧切除啊，读出来不就是这样的吗？所以你看这样的一个片，这个展开还是好做的啊，就直接剪最低成本的一个制作方式了。展平，你看这个直接下料，对吧？有机啊， 看到右击啊，鼠标右键输出是吧？输出这个，呃， dwg 这个来这边直接选择半斤哈，点击确定 选面也可以啊，看下料的一个 cad 输出的结构就是长这样。好，这边的话我就不用去做了，那我们看一下这个实际加工完之后的一个效果。来这里的话，嗯，把这个 给他显示起来，直接选择圆周正列，选择这个轴线， 这里选的轴线。这里的话选实体吧，选他对吧？给他等间距三十六份点确定，所以他实际加工完之后拼出来，结果是这样子的，好，你学会了吗？这个呢，是我们 啊斯罗斯软件课里面啊，关于钣金建模彩图这一块是会讲到的一些内容，所以想系统学习，提升自己的工作技能，大家可以来报课学习起来哟。
粉丝9.8万获赞37.7万
相关视频
00:39查看AI文稿AI文稿风头图库包含钢制压力容器用风头异形同体和风头压力容器风头分别有，叠型风头、椭圆形风头、 折边锥形风头、求关型风头、浅叠型风头、加长直边浅叠型风头、加长直边椭圆形风头、折边锥形风头、变镜段导流筒、 秃顶风头、喇叭口不带直边半球型风头、带直边半球型风头、准半球型风头、椭圆形风头、球官型风头、平底型风头、锥形风头。

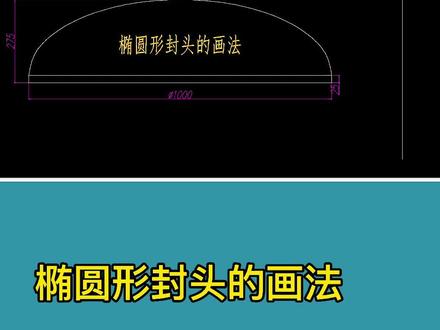

04:05查看AI文稿AI文稿那有朋友就问我说椭圆形风头是怎么画出来的？那我们今天就来说一下风头的具体画法。 按照我们一般风头图纸上都会注明我们风头的啊直径直边的高度，那总高度，有时候图纸不给他是有一个标准的，就是总高度一般是我们啊椭圆形风头的直径， 也就说内径除以四，然后加上一个直边高度，那以这个图为例，我们的直径是一米，那他的弧高就是二百五十毫米，就是四分之一的一米， 然后加上一个直边的高度二十五毫米，就是总高二百七十五。我们今天只说一下风头的画法，我们不考虑板厚，直径一米的风， 总高为二百七十五，我们可以画一条直线，长度为一米长， 然后我们可以画一个圆弧，从我们直线的中心点做圆弧， 然后再画一个同心圆的圆弧，我们圆弧的高度为我们椭圆形风轴的弧高就是二百五十毫米， 然后把我们的大圆弧做一个等分，比如说我要 做一个十二等分，就等分点越多呢，你的风头就会画的啊越精准，然后把我们的等分点合着我们的中心点相连接 啊，我这里画一半就是另一半。方法是一样的，我们可以由我们小圆的各个等分点错水平线， 然后我们大圆的等分点做垂直线， 这时候我们会发现他们的焦点就是我们讨厌型风头的外形。 好，我用样料取下量一下， 在如果我们手工放样的时候，在地下放样，就可以 这样画，这样我们风头的一半就做好另一半，方法是一样的，我直接把它镜像过来。好，这时候我们把多余线条删一下。 好，我们风 风头的壶高部分就做好了，只需要加上直边就可以，我们可以做一条平行于我们底边的直线， 二十五毫米，然后用直线把直边的边缘给连接起来。好，这样我们的风头就画好了，他的直边高度为二二十五毫米， 然后总高度为二百七十五毫米，风头的直径为一米。 我们没有考虑板后，只说画法，这样我们同样性缝图的画法就完成了。
