creo机柜骨架模型教程
大家好，我是谢梦安妮老师，今天我给大家分享的是我们用可瑞尔做产品结合设计的时候呢，经常有同学会问我要不要做骨架模型，要不要做骨架？ 其实这个股价呢，就相当于我们做什么做，在做产品结果设计的时候呢，我们先干什么？先把整个产品的外观、 大小、形状、布局都做好，做好以后呢，再根据这个骨架模型来拆成我们的，来拆建，拆成我们的这个每一个各个部件。比如像我这个产品有主体，有上盖，有我们的前盖， 有我们的后盖，还有我们的底板底盖，以及我们的里面的线路板，还有我们的按键帽等等。那这个骨架呢，就是相当于我们现在做的外观，也就是 id。 其实我们还可以用什么？还可以在芯片的时候直接性 建一个零件，把这个零件作为什么，作为我们的股价，也就是说这是一个零件，零件好以后呢，我们直接做什么？做外观吗？做布局，做大小，整个布局大小外观做好以后， it 做好以后再来拆件，他们的思路和原理是一样的， 只不过有了这个骨架模型呢，我们在拆建的时候呢，这个骨架模型他的颜色呢？他会变暗淡一些，这样操作起来稍微嘛稍微干什么？稍微简单一点，但是如果说我们是零件模型的话， 它就是显示的状态呢，呃，和这个骨架的状态呢，它显示的这一个形式不一样而已，但是呢，它的原理、 作用，它的功能是一样的。所以说呢，各位不要太在意这个骨架模型，只要你能掌握我们这种自上而下的财迷结构式的这种思路和方式和方法，先 做整体，整体做好再整体拆件，拆，拆好以后再干什么，再做我们的各个零件的一个细节就可以了。 ok， 那关于这个呢，我就分享到这里，如果各位有什么不明白的地方，有什么不懂的地方呢？你们都可以持续关注阿信老师， 我是教模具设计、财务结构设计、逆向设计、家具制具设计的安静老师。关于这个我就分享到这里，谢谢大家。
粉丝1141获赞1927
相关视频

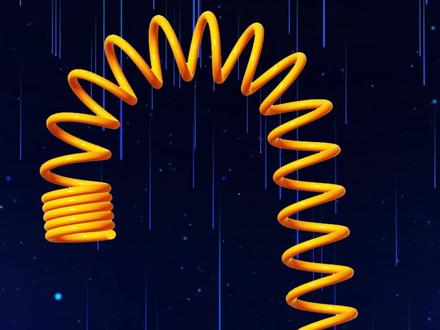

02:10查看AI文稿AI文稿现在这样一个弹簧的效果，我们想怎么调就怎么调，这个是通过螺旋扫描加骨架折弯的方式来做的，我们一起来看看具体的操作。首先螺旋扫描曲面 定义他的螺旋的轨迹，这里输入的是六，这个地方的高度是两百。打勾确认进入到螺旋的界面 长度，输入二打勾逻辑为二间距，这里我们添加间距，终点为二，继续添加，按直三十的位置， 同样是二，继续添加这个地方一百八十的位置，继续添加四十，这个地方四十，继 添加一百七十五的位置，同样是十的距离。输入完这些不同的逻辑之后，我们就得到了这样一个螺旋的效果。接下来草绘骨架线前面放一段直线，长度为一百，中间放一段圆弧 尾巴，这里放一段直线尾巴这一段直线它的长度是二十，中间我们标注这段圆弧的弧长， 标注为八十。打勾确认，这样我们就得到了这条骨架线。接下来进行骨架折弯，折弯的对象为刚刚的这个螺旋扫描面，骨架线这一条方向切换一下，这样这个螺旋曲面的效果就 折弯过来了。最后进行扫描， 直径为二打勾，这样的一个折弯的弹簧效果就做出来了，我们对它进行动态编辑， 我们想调成什么样子就可以调成什么样子，非常的方便，这下大家应该看明白了吧，我是做产品结构设计的姜英老师，大家一起学习设计知识。
