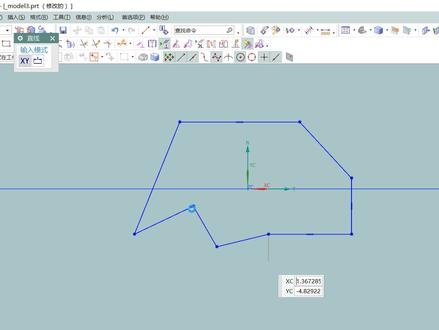

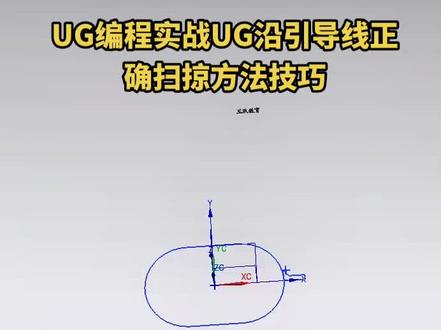

02:06查看AI文稿AI文稿大家好，我是三九教育浩海老师，今天看一下全用这个扫猎做的这个 洁面线，选择去边线，去线引导线，选这些线做出来就不行，然后效果不理想，用另一个扫略， 坐车一部分可以，但是连起来的话也是不行，这怎么改啊？我们右键可回，我们编辑这个草图， 然后重新复找草图，选择这个在平面改为在路径，这切换到这个线上，糊上百分比的话就百百分之零，确定 这个方向不对，再选一下 百分之百分之百， 好，这样就可以了。然后 右键这个插头，然后让这个完全约束这尺寸，删掉约束，这两个线相切， 完成草图，再扫略一下， 这样就可以了。然后你把这个草包拿下来， 草图差一个约束，你给他约束点重合点在曲线上，这个点在歪轴，在这轴上完成草图， 这样就可以了。

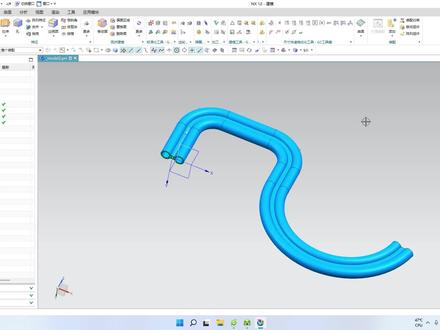

07:25查看AI文稿AI文稿每天学习一点新知识。大家好，我是你们的朋友郑源。今天呢我们一块来学习一下如何画一个这种的异形管道，它的管道洁面是这样的， 管道洁面是这样的，然后呢他的轨迹是这样的，在这里啊，其实就是用到了一个扫略，这一个命令，沿引导线扫略， 这一个眼引导线扫略，面临所谓的眼引导线扫略，就是通过眼引导线扫略洁面来创建体。咱们一块来操作一下，看一下这一段一型管，看上是比较 复杂，但实际操作起来确实很简单。首先呢咱们还是新建，新建一个图形， 新建一个模型之后呢，咱们所谓的扫略就是沿引导线扫略，就是你用一个图形在另一条轨迹上 连续的移动，而留下的轨迹就叫做扫掠轨迹，形成了实体， 沿引导线扫领。首先呢咱们在这里画一个洁面，在这个平面上点一下草图，点一下草图之后呢，咱们在它上面画一个洁面， 画一个洁面画什么呢？就画刚才咱们这一个这个管道的洁面， 咱们可以这样来画，它，画一个圆，画一条横线，再画再把这个横线定向过来，使它具有一定的关系。这时候呢，咱们把多余的线给剪掉， 裁剪这里，裁剪这里。然后呢咱们把这里也裁剪掉，标一下尺寸，这里他这个圆的直径， 标一下这个圆的直径，这是我们标的，其实是半径，半径我们可以设为七点五， 然后呢中间到这个距离是二十，他 与他之间的是三，然后呢这里咱们约束一下，把这个点约束到这个对招上， 这样这一个图形就还没有约束好，再把这一个， 再把这一个圆心约束到这个 x 爪上，与他是对齐的，这样这一个就约束好了。约束好之后呢，咱们再把它 镜像，这里应该是十，再把它镜像做另做这个图的另一端，另一端圆管，然后镜像草图，把它给选中这个草图，然后把它用对着 镜像过来，镜像过来之后点完成草图，这时候我们就画好了一个洁面。画好一个洁面之后呢，咱们怎么来让画他的另一个轨迹呢？轨迹是要与这个洁面相交的，咱们就在这一个平面上， 这一个 x y x y， 这一个 x y 平面，也就是这一个平面，这一个平面上 画一个轨迹，咱们还是点草图，然后选这一个平面，选这一个平面之后呢，咱们以这个圆点为七点，向上画一条线，向左画向右画一条线，然后向下画一条线，这时候呢咱们再画一个圆弧， 发热圆弧之后呢，咱们标一下尺寸，它的高度是一百幺零零，然后这一块长度是多少呢？幺五零， 然后这一块长度是多少呢？咱们标一下是八十， 这里是八十，但是这个地方显示过约束了，咱们把这一个多余的这一个 圆弧给去掉，然后呢在这里再画一个圆弧，与它相切，这样这个圆弧是多大呢？ 咱们标一下 这个圆弧的半径是一百，然后这一点这个圆弧的这一点咱们给他做一个约束，几何约束与这个 x 轴是平齐的，这样 这样画好之后呢，再把这里倒上圆角，用这个倒圆角命令， 用这个挡上圆角，圆角是在四十，输入四十回车，这里同样输入四十回车。 回车之后呢，咱们完成这一个草图，点右键完成草图，画好这个草图之后呢， 路径之后呢，咱们就选择这里更多沿引导线扫略，还是这里沿引导线扫略，然后选择沿引导线扫略之后呢，咱们看一下更多沿引导线扫略，然后选择第一步选择洁面， 第二步选择要引导的引导线，这时候他自动会生成一段管道，生成一段管道之后，如果我这地方都是零， 他是一个实心的，但是我第二篇的如果输入负二，他就会或者是输入二，咱们根据实际情况看一下，他就会向里或者向外 偏置两毫米，如果我们要的是这个外径的话，咱们就输入二让它向里偏置， 然后呢这个地方设置里边选了实体，他就会生成一个实体，然后咱们点确定，点完确定之后就生成了这一段异形的管道，这个其实就是 沿引导线扫略在游击中的应用，嗯，应该是非常的简单，但是呢这一个是一个嗯很好用的命令，大家多多的练习，然后 肯定会能用到别的，嗯，别的地方去不光是用的一个管道，很多地方都可以的。好的，如果大家喜欢我的视频的话，可以给我一个点赞或关注，谢谢大家。
356正源

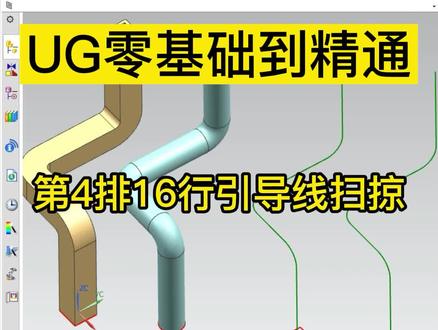

00:30查看AI文稿AI文稿今天五秒钟教大家画出两种管道，左边这种空心管道，右边这种实心管道，找到插入里面，选择扫裂，选择已经引导线扫裂。首先第一种实心管道，选择洁面，选择引导线，直接点击应用就可以了。 第二种我们选择前面线，然后选择引导线，在偏置这边我们说一个负数负五点击确定空心管道就创建好了，这是我们沿引导线扫描命令的用法。
1263UG模具设计枫叶
00:53查看AI文稿AI文稿这就给大家讲解这个引引导线扫略，那么来进入这个草图，我们来画一个相框，对，点击路径， 在这边画一个草图。画一个什么？画一个相框的洁面 好玩，找图。对，打开引导线扫略， 选择界面，选择引导线，这个引导线嘛，不能封闭，封闭少不了，那这一点点怎么样？我们可以用替换来操操作。 ok， 好，老铁们点赞哦。
