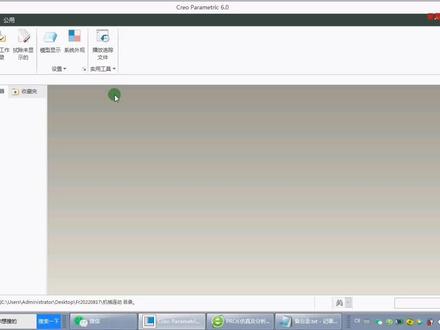

13:15查看AI文稿AI文稿我们今天来弄一个弹簧的，一个一个运动运动机构，首先的话我们来建立一个那个滑杆连接 啊。啊，现在的话我们画一个，画一个模型出来啊， 创建一个零件， 我们是临时啊，临时创建啊，默认 啊，我这里面，我这个里面有 n 多个啊，有 n 多个那个模型啊，全部放在这里面。 好了，对这个零件我们进行一个激活 啊，这样给它进行一个拉伸 啊，画一个这样的东西，这个我们还是来定一下吧。啊？这个 你会这样的铁板吗？铁板 拉伸出来啊，这个高度，高度的话我们定一声十， 注意了，二十，二十可以，快点吧。三十， 这是这是一块这样的铁板，然后再在这里长一块啊，长一块 这个的话也是很简单，把这里直接拉伸出来 这个地方 做一个这样的小东西， 这个是十啊，这个是二十啊，先过去 啊，这个这样的小凸起， 那这个把它做高一点，做成一个二 c s， 这个是 touch。 好了，然后我们 再创建一个小滑块，再创建一个小滑块，创建一个键，这个键不用默认的再激活一下。 对，创建一个， 这个跟这个是一样啊，这个也是二十是吧？啊，这个 这个的话跟这个是一样宽的，然后定一下这个间隔 三十五十吧啊，宽一点 啊，这边啊直接涨平涨到这里 啊，这就是一个小滑块了，然后的话在这个上面啊，我们创建一个点 啊，这个地方我们激活一下这个零点，他这个点的话就很简单了，我们就画一根线就可以了，画一根线好，这边这画一根线过来 啊，这个就是这样的啊，一个这样的点看一下 啊，这也不行，然后这边的话 是吧？水平的画根线过来就可以了，这是一根线， 然后的话这里呃，将这个激活一下，这个地方也一样的换个线 打这根线其实就是这根线嘛。啊？你就直接用这这个边界就可以了啊， 连这个边界好了，那现在的话在这个点的经过这个点呢，是吧？ 经过这个点，然后这边的话激活一下这个键啊，这个的话也是经过这个点，是吧？ 好了，那现在的话啊，这两个零件的话都这个点我们就把它建建出来了，这个这个可以隐藏一下，这个没没必要，那个是个辅助的，辅助的， 然后这边一样这个线草绘的这根线一样的隐藏起来。好， 那现在的话这个模型的话基本上定下来了， 剩下的话我们就把这个隐藏一下，因为我们要做一个滑杆连接，滑动杆连接，所以说要重新重新连连接，一个连接 拖对了，拖旁边啊，这里要滑快，连接滑快，要选这个边跟这个边对齐， 然后的话 啊就看一下这个， 看一下这个，这个啊，这个不对啊， 走对齐 to the， 这跟这个对齐看一下行不行啊？这可以了啊， 这个的话这个就是一个消电连接 啊，不是一个滑啊，一个滑杆连接，对吧？你再这样子拖的话，他是没问题， 看随便点一下可以。好了，那我们这个保持下状态啊， 这个进入，我们进入一个应用程序这里面，这个里面的话我看一下，点一下这个结构 看一下啊，这里有个弹簧，对吧？啊？点击这里 啊，请选择正确的参数，并输一个正的刚度系数。余光间定义 啊，是不是点击这里啊？啊？点击是，然后这个地方的话啊，这个地方我们看一下，这个是选个十啊， 啊，这个的话是二十啊，二十啊这，呃 啊，这个看一下， 这个按着这一个按着这个 ctrl 键呢， 顶不住。 嗯，我们退出去 打勾线， 弹簧已经创建了， 再看一下 这个的话十啊，这个二十， 这里出了一些状况， 呃，时间快没了，现在没时间了，随便，我们刚才试了一下，发现有一个问题，呃，现在我们创建一个弹簧是吧，然后 这个地方是这个伸缩的啊，然后点击这个点是吧？好，再按 ctrl 键点这个点是没问题的啊，这个是没问题的，但是点这中间这两个点点不动，我也不知道为什么 好。这个地方的话这个地方我们输入啊，这里这个是调， 点击这个把这个直径的调到，调到五，调到调到八吧，调到八，调到八，然后这个的话我们调到十啊，这个这个二十是吧？打勾啊，那这个贪官就出来了， 看到没有？这个弹簧出来了，然后我这里的话可以用这个试一下。看到没有啊？这个弹簧的话他可以拉，看吧， 这个是变形的，但是我现在我为什么点这两个点也点不动啊？这个值得思考。搞不清楚为什么， 为什么点不中啊？但这个这个是已经完成了是吧？这个只能在这个边边角角上面这两个顶点，但是他点这两个技能点点不中， 这个你们也可以去思考一下，去行动一下啊。由于时间关系啊，没时间了，今天就啊就讲到这里了， 你们可以自己去训练一下，然后去找这两个终点，终点因为我这个弹簧不可能搞到这个边角上面啊，肯定是一般的放到中间吧？然后我，然后我尝试一下这个放在这个终点，他脑子显不重啊？这个不知道为什么 今天就没时间，今天就就讲就聊到这里啊，失败啊，放中间，失败啊，只能是把它放在那个边角上面才可以。
