广联达筏板钢筋与条基钢筋怎么绘制

这里给你一套零基础完整可直接上手的广联达云翻样及 f y 四全流程教程。从新建工程图纸识别、构建建模、翻样计算开始，构建建模加钢筋识别核心流程 基础建模独立基础与法版基础实操要点，独立基础四步快速建模优先图纸识别手动补充特殊构建 一、基础独立基础法板条形基础独立基础识别新建基础单元，输入尺寸，底筋、面筋 配筋形式布置到对应轴网法板识别法板轮廓设置厚度底筋、面筋、马灯筋封边构造布置二柱框架柱，按住端柱 识别柱，提取柱边线标注墙简历墙约束边缘构建识别墙，提取墙边线洞口识别墙厚水平筋、竖向筋拉筋，按住端柱单独识别定义，按二二 g 一 零一设置约束边缘构建配筋、箍筋、拉筋四 梁框架梁、次梁、基础梁，识别梁，提取梁边线，集中标注原位标注自动识别梁编号。洁面通长筋、箍筋、腰筋、吊筋、副加箍筋较合原位织 作筋、底筋、悬挑梁、便洁面梁加叶梁，梁的三大核心维度，原位标注特殊构造梁跨标高。五 板楼板、屋面板识别板，提取板边线自动生成板设置板厚码等筋识别板筋提取底筋、面筋、腹筋、温度筋。六、楼梯节点楼梯选择楼梯类型， at b t cord 输入踏，部署梯板后 配金布置节点挑檐与棚过梁连梁，手动定义配金补充到模型核心章节，翻样计算切换翻样界面，建模完成保存，点击钢筋，打开翻样，进入翻样模块。翻样设置施工参数， 施工段划分流水段，楼层分段，按班组加工计划，分组接头设制定尺长度、接头位置避开加密区，跨中一三错开。百分率排布优化，开启断料，优化余料利用，减少废料， 设置最小断料长度批量计算。全楼分层计算软件按平法的 施工规范自动计算每根钢筋的长度、根数、编号、排布位置。六、铰合加优化加修改，避免现场返工。 一、三维铰合必做，查看三维模型，检查钢筋碰撞牢固长度、搭接长度、弯钩方向、接头位置是否符合。二、二机一、零一构建铰合注纵筋梁，通常筋板筋节点构造。 重点查顶层边角、便洁面、玄挑部位。二、报表较和，查看钢筋明细表，核对编号、直径、长度、根数、重量与手算图纸对比 常见错误，保护层错毛固不足，搭接过长箍筋支属错接头位置违规钢筋重复遗漏。三、手动修改优化单根钢筋编辑，调整长度、弯钩、接头位置、排布顺序， 批量优化断料组合，余料拼接，减少废料，提升钢筋利用率，目标百分之九十五，其导出成果。施工料单加排布图， 料单导出给加工班组。钢筋配料单按构建楼层直径分组，含编号规格、长度、根数、 总长、重量、弯曲示意图格式 excel pdf， t i d， 方便打印加工。排布图导出给现场绑扎梁柱版排布图直观显示钢筋位置、间距、接头毛固，指导现场绑扎。云端同步上传工程到广联达云， 多人协助手机查看数据备份。八、常见问题与必常见问题与进阶操作识别失败图纸，图层混乱，标注不规范，清理图纸手动补化计算不准，工程设置保护层，抗震等级，填错 料单废料多。定尺设置不合理，未开优化设九 m 一 二 m 现场绑扎错，排布图不清，编号混乱，可以导出清晰的排布图和钢筋编号。九、进阶技巧，快捷键，熟练用 f 二修改 f 三，批量选择 f 四、切换插入点， ctrl 加一。属性构建法简单，工程可用构建法快速翻样，不用全建模。云端协同，多人同时编辑，手机端查看料单进度，同步 总结核心流程，回顾准备阶段参数设置，模型建立构建翻样结果，校核报表导出成功的关键因素，图纸研读，识图技巧严谨，校核成本控制。欢迎大家评论区留言讨论！

张国栋栋梁企业定额广联达中厚胶带钢筋的会制与计算要点有哪些？广联达中厚胶带钢筋会制与计算需重点把握贯通、布置、附加筋单独会制、参数精准三大要点， 具体如下，一、后胶带构建定义先在后胶带构建模块新建后胶带，输入后胶带宽度、厚度、混凝土强度等级等参数，确保与设计一致。二、主体钢筋贯通设置 会制后胶带后，通过属性编辑开启钢筋贯通功能，确保阀板、梁板等主体构建的受力筋贯通后，胶带软件自动计算贯通钢筋长度，无需手动截断。三、附加金会制后胶带附加金需单独会制， 在后胶带属性中找到附加金选项，输入附加金规格、间距、布置范围或手动在单构建输入模块，按设计参数输入 软件自动计算附加金工程量。四、连接参数设置在工程设置钢筋选项中，调整后胶带钢筋的搭接长度、毛固长度，确保符合平法和设计要求。若设计要求后胶带钢筋后期连接， 需在计算规则中设置连接方式，如机械连接、焊接。五、工程量核查绘制完成后，通过查看工程量功能，核对贯通钢筋和附加金的数量、长度，结合钢筋三维查看布置合理性，重点核查附加金布置范围是否准确，避免漏算或多算。

好，讲一下，快选钢筋线，这种一般我们做基础的时候或者做滑板，还有特别是自由化做出来的那个板附加筋啊，然后它颜色分层还有配筋， 我们这个快选钢筋线，打开面板啊，快选钢筋线，我们先选择过滤方式，快选钢筋线它有多种啊，有五种的过滤选择快选方式，然后 x 向， y 向，还有三按颜色，四按直径，五按间距哈， 然后默认直接点命令的话就是直接啊，快选按，请选择过滤方式，按空格键，然后或者回车，然后就它选择的是全部哈，五十六个，五十六个，然后我们就可以对它移动或者分成哈，改成改色都行， 然后选择 x， 选择过滤方式，选择一的话，他就是以 x 这样的，然后我们如果选择的他只会选择 x， x 这样的东西啊，钢筋线我们对它移动啊，或者改色改成啊这种，然后也可以对颜色啊，颜色跟 颜色钢筋线这种有一点的区别哈，然后三请拾取颜色，他让你拾取一个颜色，然后我们以这个颜色为标准，红色，已设置颜色， 请选择钢筋，然后选择，然后就宽选，按颜色完成二百三十六个全部选择的，就是按红色的全部选出来，然后我们现在不要移，如果不想移不要移动，经常就是改成改色吧，过滤完了就是改成，改成了容易 啊，便于区分，然后我们也可以按直径哈，如果这里直径可能都是十四的，我们按这边吧，按这里看一下这个是多少，这个是呃八的哈，然后我们选择 选择命令，选择八，请选择过滤方式，选择三，请拾取钢筋规格四啊，已设置钢筋直径， 按规格完成。二，这样子就很快的就会把一种类型的钢筋啊，一种规格的钢筋全部给过滤出来，然后还有后面最后一个是。五，按间距，请选择过滤方式，请拾取钢筋间距。那我们找一个盖金吧，我们这有一百七的，我们钢筋间距， 然后选择完间距，然后就宽选按间距完成，按间距完成，然后我们就可以按这个间距给它分色啊，改色或者改成哈。

这里给你一套零基础完整可直接上手的广联达云翻样及 f y 四、全流程教程。从新建工程图纸识别、构建、建模翻样、计算、校核优化到导出料单按施工实际步骤拆解。附关键参数与避坑要点一、前期准备 软件加图纸加规范。一、软件与环境安装广联达云翻样建模板及 f y 四、 登录账号激活加密锁规范，提前熟悉二、二机一零一杠二分之一三平法图级 g b 五零零一零混凝土规范二、图纸准备整理 d、 w、 g 结构施工图、基础柱墙、梁板、楼梯节点详图 清理 cap， 删除多余图层文字标注，保留轴线，构建轮廓配筋，避免识别混乱。二、第一步， 新建工程加核心参数设置最管简错则全错。打开 g f i 四星键，输入工程名称，保存路径选择二、二阶一零一平法规则进入建模界面。工程设置按图纸总说明逐项填计算，设置 毛固长度、搭接长度，弯钩设置、弯曲调整、直钢筋比重设置保护层厚度设置。魔术与施工优化设置要精准。参数设置，楼层设置是模型空间定位的核心基础，要规范建立楼层设置关键参数。 三、基础建模轴网的建立与识别轴网的识别导入图纸识别轴网，提取轴网轴线轴号尺寸，自动识别校核轴号间距，生成轴网飞标图纸手动补件轴网 手动输入开肩和净身尺寸。

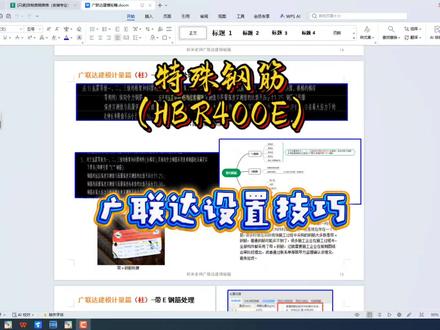

大家好，我是 sam 老师。呃，这个咱们去讲一下关于这个带异钢筋的处理啊，这个带异钢筋啊，各位，它主要指的是抗震钢筋，呃，比如说我们现在结构啊，各位，抗震等级高啊，有些构建各位，它需要使用这种抗震钢筋。 那么首先各位，咱们打开图纸啊，打开图纸你可以看到，各位，你看这句话其实啊很常见啊，各位，它是个通用的话术 啊，比如说对于抗震等级一二三对吧？什么框架结构以及携承结构对吧？这个携承结构在咱们工程里面主要指的是楼梯那个梯段梯板，对吧？然后呢说横向受力钢筋采用普通钢筋时，应满足以下要求，即带一钢筋。 这个带一钢筋啊，各位，咱们可以打开这个老师总用的书籍对吧？呃，各位可以看一下，这个标牌在这， 哎，我们放大点啊，放大点，你看看这里，各位， hrb 四百后面呢有个 e 对 吧？这带 e 钢筋，那首先我们要了解啊，各位，带 e 钢筋啊，一般情况下比这种普通钢筋 啊，就比如说 hrb 四百 e 对 吧？比 hrb 四百每一吨钢筋啊，贵出来三十到五十块钱啊，三十到五十块钱。所以说你在定义的时候啊，各位，你要把这个带一钢筋啊，考虑到啊，考虑到啊，那么首先这个怎么去定义啊？ 来，我们先看一下我们总结的书籍啊，呃，因为这个带一钢筋在图纸的说明中啊，它的描述的方式有很多种， 就比如说第一种啊啊，第一种形式，哎，你看还是套画对吧？但是套画里边我们把这个构建，这个设计把构建明确了啊，框架梁，框架柱，框支梁，框支柱对吧？框，这要板柱，因为什么呀？各位，他的核心词语是框架嘛？ 啊，所以说那些什么简历墙他不属于框架对吧？框架梁，框架处对吧？哎，这属于框架结构以及呢？ 楼梯的梯段对吧？楼梯的梯段。好，这个图纸啊，他给明确了，说我们哪些构建这个横向钢筋啊，他主要指的是横向钢筋啊，横向钢筋不包括箍筋啊，各位 能理解吧？横向钢筋啊，好，那么需要使用什么呀？这种带一钢筋，你看叫抗震钢筋吧，是不是 好这种？这种的话呢，我是比较喜欢的，因为什么呀？明确了具体的构建啊，明确了具体的构建。呃，第二种形式啊，就是我们最常见的啊，也是我们今天讲课这个图纸的案例啊。啊，这个图纸案例啊，你可以看到各位他写了一句套话，但是呢，只写了框架形成结构，没有具体的构建 啊，所以说这个时候啊，我们需要自己去判断啊，哪些构建它属于这个抗震构建。呃，这个这个什么呀？这个带一钢筋对吧？使用带一钢筋，所以说这块我做了一个什么呀？思维导图啊，大家可以看一下啊， 其实有三种嘛，第一种框架结构啊，框架梁，框架柱，对吧？框支梁框支柱，对吧？板柱对不对？然后呢，还有携程啊，携程，这我刚刚说了，各位，主要是那个楼梯的斜板啊，楼梯的那个梯段斜板 不包括什么呀？贵不包括简历墙连梁边缘构建，比如说我们那个 y b z 对 吧？ j b z， 就 咱们简历墙那个端注对吧？好，包括同体版，楼版基础，这个都是不包括带一钢筋的，就不会使用带一钢筋，好吧，呃，所以说就这两个方面对吧？两个方面 啊，所以说如果说图纸说明没有明确的话呢，你要以这个表格啊， c 维导图啊作为一个依据啊。好，那么咱们先讲下软件的一个操作， 带异钢筋处理，对吧？咱们打开软件，首先咱们点开功能设置，把计算设啊这个比重设置，比重设置，你看 有些朋友老师带一钢筋怎么去输入啊？你看，比如说我们三级钢， hrb 四百， hrb 四百，对吧？我们在软件中输入什么呀？ c e c 是 三级钢 e 呢？带一钢筋啊，所以我举个例子啊，比如说咱们找个柱 啊，咱们找个柱啊，好，找个柱，你比如说框架柱嘛，对不对？好，它的钢筋，比如说，你看我这输了，你看到没？各位，四 c e 二十五，四 c e 二十五，如果是普通钢筋咱们输什么呀？四 c e 二十五，好，带一钢筋，四 c e 二十五， 你看各位说完以后呢，它的右上角有个带 e 的 符号，是不是？好，这是带 e 钢筋。呃，这种方式的话呢，其实我不喜欢，不喜欢使用，因为你还得输呀，对吧？你说老师我还得自己输 c e， 对 吧？你还有很多构建你都得去输啊。所以说呢，还有种情况呢，就是 就比如说我这我先输什么呀？我输四 c 啊，所有的都我输什么呀？输四 c， 好吧，输四 c 啊，包括这三 c 二十的吧。好，你看我先输入普通的，对吧？我最后呢？哎，统一的，我打开工具，打开工具找到呢，这个钢筋级别转换， 然后呢？你看转换为什么呀？抗震钢筋，然后呢？哪些构建？你看第三层啊，咱们框架柱对吧？哎，我要选框架柱，简历墙不需要是吧？我把墙去掉是不是？ 所以说你要选择对应的构建，然后呢？选择重金是吧？哎，将它做一个统一的转化，我更喜欢这种方式，我最后统一处理吧，对不对？好，这就是我们软件的一个处理问题啊。 好，那么再回到我们这个问题上，其实，呃，现场还有些特殊情况，因为咱们跟他讲其实预算啊，建模对吧？但是在结算阶段，呃，结算阶段，各位这个待业钢匠挺容易扯皮的 啊，所以说我们造价员对吧？在前期你就要预防这种争议的产生，所以说你要提出建议对吧？这是我们造价员的什么呀？一个就是我们的使命吧，对不对？所以说你千万不要找把造价理解为说老师造价就是广联达建模算量套期呢，定个造价啊，这个绝对不是的 啊。呃，所以说类似的这种经验啊，各位，咱们一块去讲啊，如果你说老师这些东西啊，我想去学，下方有个链接对吧？十九块九。链接啊，各位你可以去拍一下，那这些东西啊，包括计价计量的方式，我们这里面这要点的话我们都去总结的，好吧，下方链接啊，十九块九。 好，那咱们看下这个现场问题啊，就是我们现在去采购钢筋啊，各位，很多时候你可能只能买到这种带一钢筋，就市面上大多数是带一钢筋， 所以说现在有很多施工企业是这样的，就跟他们讲过了，就是可能是框架柱，对吧？楼梯的梯段啊，我会使用带一钢筋对吧？而且是重金，但是现在很多施工企业他 不好买这种普通钢筋了，所以说他自己啊，在默认，默认的就是我采购的钢筋全部是带一钢筋啊，不管是柱梁、墙板，对吧？所有钢筋都是带一钢筋， 所以这有有个问题啊，就有些施工企业啊，工人干完以后啊，他跟那个甲方去要钱，说是你看我用的都是带一钢筋，对吧？你这个钱你要不到呀，是不是？所以说我们作为如果是施工企啊，你在前期 你要干嘛呀？各位？在图纸会审阶段你就要提出什么呀？提出这个问题所在就是我们买钢筋可能只能买到带一的，对吧？你提前跟甲方监理对吧？把这事咱们去沟通一下对吧？形成会议纪要，这这这个问题怎么去解决的吧？ 这就是你后期跟甲方要钱的凭证嘛，对不对？或者你说我们跟干呃，跟什么呀？跟这个 甲方或者监理对吧？我们提个联系单，然后呢把这个情况给他描述一下，对吧？哎，目前钢材市场实际生产的钢筋几乎全部是带一钢筋啊，不带一钢筋啊，资源短缺，对吧？所以说我们在采购的时候呢，我们采购都是带一钢筋， 然后呢？哎，这个事需要什么呀？需要甲方和监理对吧？去认同，所以说啊，我们这个上面要干嘛？要签字对吧？要签字 啊，如果你们认同了，那我就去使用代议钢筋，后来呢？呃，后期的话呢，咱们咱们这个费用对吧？跟甲方可以去索取吗？是不是 啊？所以说这些事情的话呢，我们造价员就要在前期啊，做好这些问题的一些解决，对吧？提前要想到这些问题，避免后期产生争议，这就是我们造价员的什么呀，一个使命吧。 好吧，所以说我们通过这案例啊，各位，给你把带一钢筋，从前期建模阶段到后期结算阶段的问题我们全部讲完了。

算这个钢筋时，可给造局员小王烦透了，他给我抱怨说，图纸里边钢筋的标志信息太复杂了，我都不会输入，就这个量啊。图纸里边给出来的制作金信息是，六 c 二十五，四杠二小号三千二，杠两千四，后边里边克号。这些信息我在软件里边根本就输入不上呀。 我说这个是图纸专门给出的织座腹肌的长度，三千二，代表的是第一排织座筋深入胯内的长度，两千五呢，代表是第二排织座筋深入跨内的长度。你在软件里面输入六 c 二十五四，斜杠二杠三千二，斜杠两千四。他又问，两底筋带括号里边的这钢筋也没法在软件里边输入， 我说这个呢，是两根底筋不深入织座，你在原位标注里边输入四 c 二。小王说，软件里边这些钢筋输入方法太难了， 像这带 r 的 冷扎钢筋怎么输入啊？还有简立强的遍积面的钢筋，连梁的交叉斜筋，都该怎么去输入啊？我说所有复杂钢筋的输入方法呢，都给你总结在这份广南达软件最全钢筋信息输入方法汇总里了，需要的评论区扣一。

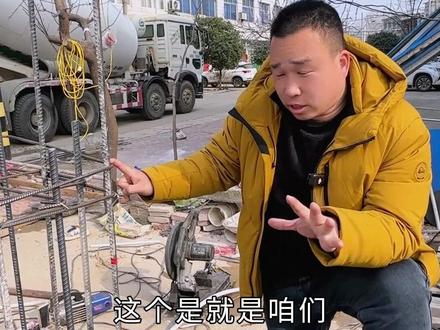

这个是就是咱们砧板基础柱子和按住在砧板里的牢固一个做法。来，大家看一下，首先就是咱们弯了之后，这个柱筋弯了之后在下一步移到下层钢筋上， 然后一个重要点来了，就是咱们砧板内啊要有两道古金来做他的这个整体柱子的一个定位，这个就是咱们定位古金，以及还有上面也是咱们的定位古金，这个就是咱们柱子在基础内牢固的一个规范做法。来再看一下这边这个， 这个呀是咱们墙体的水平筋啊，这是墙里筋，他的做法是在和咱们这个柱子是一样，在在法板内啊也要有两道固定筋来进行固定，这个是一个辅助的一个定位固定，上面再加一道， 这样咱们在打灰的时间这个墙筋才不容易被扰动，才不会变位移位。关注我了解更多的建房小知识。

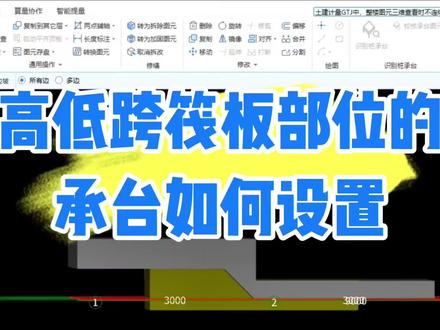

遇到这种高低挂滑板中间夹着装承台的情况，装承台要跟高胯这边填满水平，但低胯这边又不能超过低胯滑板的顶标高，这种节点软件重，应该怎么处理呢？ 我们只需要选中高低胯两块滑板，点击设置便捷面，将便捷面的一边改为一毫米确定即可。是不是很简单？

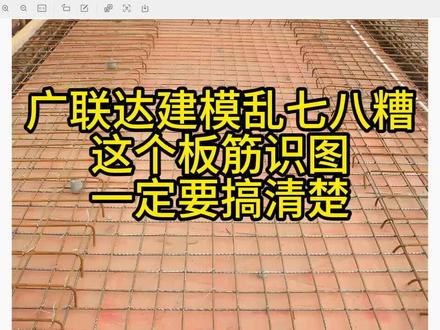

广联达见磨乱七八糟，这个钣金石图一定要搞清楚。现在我们还有很多同学在问我说看到我们的图纸里面，我们的绑的钢筋图写着绑顶钢筋双向，然后七八间距两百五图例部分，然后呢他还在问我就是说我们的这个绑的钢筋，比如出现的这些负筋， 然后他问我还用不用说在中间再画上我们的这个榜顶双向钢筋啊？还用不用再画这个 c 八间距两百？如果你现在还有这个疑问，一定要把这个基础知识给它补充起来 啊，这里面大家需要这一份钢筋计算设置的啊，也可以按照上面文字的提示进行领取 啊，这里面分别都汇总了广联达所有各个构建相应的这些钢筋计算设置，然后计算设置相关的这些依据都有写在旁边啊，所有的这个相应的构建，包括它的一些设置的依据，有需要的同学可以根据上面的文字提示进行啊领取。 你要解决这个问题，首先你们看一下就是我们绑的这个钢筋分类，它主要分为我们的底筋、面筋、马凳筋。然后最终最容易让大家疑惑的就是我们绑的钢筋，其实它是分为我们全挎的面筋，我们的跨板受力筋。给大家看一下， 就是我们刚才给大家看到的这两种，你看这一个就是我们全挎的面筋啊，然后呢这种就是我们的啊， 因为他横跨了两块板，他这个是九十度折角跨板受力筋。然后呢还有一种就是我们刚才给大家看到的很多同学认识的腹筋，那这一些呢？他其实看到没有，不都是我们面筋的表现形式，就是说一块板一般呢只需要其中一种即可表示我们的这一个面筋， 要不用说我这里面有了这个负筋，然后呢你还用问我说用不用去画这个全挎的面筋，说双向面筋就不用的了，那只有一种特殊情况，就是说除了特殊的附加筋之外啊，什么意思呢？比如还是刚才我们说的这一个项目，它如果是我们的附加钢筋的话，大家看一下，就是说 它这里面会写着我们的附加， 大家看一下你你你看一下这块板，他就又不一样了，不一样的点是什么？就说当他出现了我们这里面这个负筋，然后选择这些附加的日言的时候，大家一定要注意，就是说我们除了需要我们正常，比如画了我们的这个底筋，然后呢在正常画了这个面筋之外，双向的贯通布置之后，还需要再单独的 啊设置我们的这个附加钢筋啊，形成了我们整体的面筋。但是就是说图纸一定要出现附加两个字的时候，才需要正常这样去画。如果不用，我们只需要画了这个腹筋，就已经是代表了我们的这一个面筋啊，就像我们现在给大家看到的这张图一样有底筋。 然后呢还有我们的这个腹筋，因为我们中间就不用再放钢筋了，因为这样纸就可以节省钢筋，因为我们绑都是四周受力，中间是不受力的，我们简单这么说，然后呢还有一种情况，有些同学说听我这样讲，讲完了去看另外一份图纸说，哎，老师，我现在的图纸里面像你一样也是画了这些我们的 这些负筋，但是呢它在下面呢又写了屋面板，屋面筋的地方需要进行设置， a 八间距两百，与板面钢筋搭设三百五，这又是什么意思？再一种呢就是我们刚才说这里面 啊没提到的另外一种钢筋叫做温度筋，它一般呢就是只出现在我们的这个屋面板里面，屋面板就是说它中间为了应对这个热胀冷缩，必须在中间这些空白的地方和我们的负筋进行搭设， 形成了我们的这个温度经来抵抗这个热胀冷缩。也就是我们只有在污面的时候，污面呢其实就两种情况，要么就像我们刚才说的全部双向钢筋贯通，要么就是设置了这些负筋之后，我们中间呢需要设置这个温度经和它进行连接，只有在污面绑的地方图纸有说明才需要这样去设置，如果其他的地方没有说明， 我们这里面虽然说的绑顶光钢筋双向那只只要有这些负筋的地方，就不用说再单独的去画面筋了，这个大家一定要搞清楚。

张国栋栋梁企业定额广联达中简力强钢筋的会制方法及特殊节点处理要点有哪些？广联达中简力强钢筋会制核心方法及特殊节点处理要点如下，一、 核心会制方法一、自动布置在简力强构建下，选择水平筋、竖向筋，点击自动布置软件，自动沿简力强长度和高度均匀布置。钢筋 适用于规则简历墙。二、手动布置对异形简历墙或局部特殊配金，手动选择简历墙构建，在属性编辑框调整钢筋规格间距，或通过钢筋布置功能手动绘制附加金。 三、单构建输入针对简历墙洞口、补墙金、转角附加金等特殊钢筋，在单构建输入模块按设计参数输入，单独计算工作量。二、特殊节点处理要点 一、剪立墙转角一墙处需确保水平筋和竖向筋贯通或可靠搭接，通过节点设置调整钢筋锚固长度， 避免出现钢筋脱节。二、洞口周边手动绘制洞口补墙筋，设置洞口上下暗梁左右按住的钢筋，确保补墙范围符合设计要求。三、剪立墙与暗梁按住衔接， 调整钢筋布置顺序，水平筋需绕过按住或在按住内锚固，暗梁钢筋需与剪力墙钢筋协同布置，避免重叠或漏筋。四、顶层剪力墙通过属性编辑调整顶部钢筋锚固长度，确保钢筋深入屋面框架梁或楼板内，满足平法要求。 五、钢筋三维核查绘制完成后，通过钢筋三维功能查看各节点钢筋布置，重点核查锚固搭接是否合规，及时修正错误。

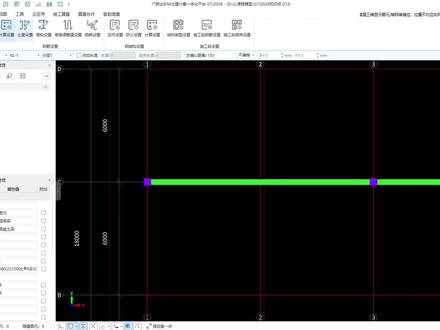

广联达 gt 勾异错点百分之九十造价员都踩过。咱们在建模测量之前，这个搭接设置如果不调好，很容易造成大幅测量失误，尤其是新手一定要注意。 首先咱们要明确一个核心，咱们要先理清连接方式的基础分类，这里面的直螺纹套筒和套管挤压都属于机械连接， 如果我们按照这个直螺纹套筒去计算的话，他在最后的报表里面会计算接头的数量，不会去计算搭接的长度。然后这里面还有就是焊接，焊接就包括电扎、压力焊、单面焊和双面焊。最后就是绑扎搭接，绑扎搭接仅适用于直径小的钢筋，比如我们这张图纸，这里面设计的要求 直径小于等于二十二毫米采用机械连接。直径大于等于十二毫米，小于等于二十毫米采用焊接。直径小于十毫米采用绑扎搭接。我们以框架梁来举例， 如果它的直径是十六到二十二毫米，软件默认是直螺纹连接，这个时候它只会计算接头的数量，不会计算搭接长度。但是按照图纸的要求，这个直径区间需要采用焊接，所以我们要调整它的连接方式。这里面还有两个关键点，单面焊的搭接长度是十倍的 d， 双面焊的搭接长度是五倍的 d， 我 们选择单面焊，选择好之后一定要注意，需要在左下方勾选上单双面焊，统计搭接长度，我们调整完了以后就会计算搭接长度，单面焊十倍的 d， 工程量计算正确。

张国栋栋梁企业定额广联达中板钢筋的绘制方法及注意事项有哪些？ 广联达中板钢筋绘制主要有三种核心方法搭配对应的注意事项，一是自动布置，在板构建下选择受理金付金，点击自动布置，可按单板、多板或自定义范围布置， 软件自动匹配板跨长度，适用于规则楼板。二是手动布置，对不规则楼板或特殊配金，手动选择布金范围，输入钢筋规格间距，手动绘制受力筋方向。布金需手动指定织作并调整分布范围。 三是单构建输入，针对复杂版配金，如异形版、放射金，在单构建输入模块选择对应版类型，按平法规则输入钢筋参数计算。注意事项，需区分底金、面筋、腹筋的布置层级， 避免重叠。负筋分布筋需自动生成或手动补充，确保覆盖负筋范围。半洞口周边附加筋需单独绘制，明确毛固长度。绘制完成后需通过钢筋三维功能核查布置合理性，避免漏筋或布筋错误。

来看一下这个问题，我们在会制自定楼梯的时候，如果平台板两方向钢筋不一致，该怎么去调整？这是一个非常容易被忽视的细节， 就像这种情况，平台板横向或者纵向它的面筋底筋不一样，因为我们在定楼梯的时候呢， 选中平台版，它属性有个是平台版配机双头双向，但是这里没有去显示出横向纵向，该怎么去单独去控制，我们需要把平台版先画上去，在这里是处理不了的这里面，但是我们可以先画上去，画好之后这是平台版。选中平台版， 这里有一个平台版钢筋的编辑，你可以在这里面去调整它的横向和纵向底筋或者面筋可以仅单独去设置，也可以选择非双模双向去设置它的一个这种底筋负极的模式也行， 只不过这个的使用需要你把楼梯先画上去，所以说有的时候如果你直接去定音的话，可能就发现不了没有。画楼梯定音的时候， 如果你想直接改的话，发现改不了，画好之后，然后我们选中平台版，他就有一个平台版的编辑，如果你不选中他，那他就没有，这个细节很实用，那注意一下。
