亚克力磁带机diy教程

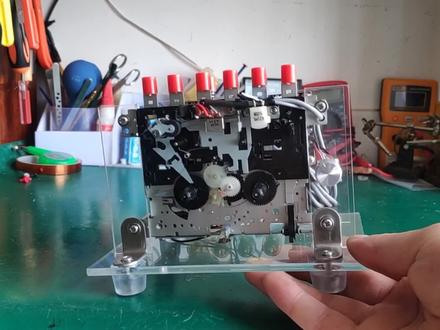

这是昨天制作的一个可以播放磁带的小机器，大小啊比手掌稍微大一点，其实之前啊也做过同款的机器，这一次呢有一些小的改进，外观的样式和尺寸和选用的材料啊，和以前是一样的， 采用的是特别的亚克力板啊，作为一个底座和侧板，然后下面的一个角啊，一个橡胶的角， 然后这边的一个连接，连接感啊同处螺丝都是采用金黄色的螺丝，然后背后的一个音频输出采用的是一种直线端子啊，然后左边呢是录音的输入，这边的开关啊 还是采用的波动式的开关，感觉啊特别有意思。然后这边电源的如何输入口，电源采用十二伏的一个供电啊，我们只需要找一个这种 十二伏两安的电源啊，这种哪里都找得到，就可以为这个机器供电。 前面的一个灯光啊，之前啊是用的七彩的 led 灯， 然后听很多网友说啊，这个七彩的 led 灯太炫耀，太耀眼了啊，太炫了，所以说这一次就改成了纯绿色的一个灯光，用这种的播放以前的这种 小的开盘袋啊，其实看上去还是特别有意思啊，右边有一个音量键啊，这里有一个音量键， 这个机器啊也可以录音，录音的时候啊，只需要把后面这个按下去，然后 这边录音的输入啊，我们接上 cd 的音乐啊，就可以为这个磁带啊进行一个录制。下面呢我找来一对古董的拆机喇叭，三叉喇叭啊， 来给大家播放一下，看一下制作的这个磁带机的一个播放效果，当然音质呢不能和一些卡座啊相媲美，毕竟这只是一个很简 简单的机芯啊，玩的就是这种造型，这种复古的感觉啊。 这块电路板啊自带有功放模块，可以带动十五瓦的一个喇叭啊，我们这个喇叭啊也刚好就是十五瓦，现在我们来播放一盘磁带来听一下效果。 下面呢我们来听一段啊，古筝的一个原奏啊。

大家好，我们继续拆，现在轮到这台机器了，一台国产的金叶的品牌品牌机，国产的品牌机，金叶当年可是风魔大江南北，看一下这样写的，嗯，机 记住的，主轴放磁带卡，没声音，做个保养，做一个三伏的电源，就是 usb 电源线，就是这个意思。 这个机器我们大概看一下，这个机器这样看着还好啊，压带轮，磁头都还好，按键也是挺顺畅的， 挺顺畅的，这个机器就三个按键，一个快退，一个播放，一个停止。这个机器是单放机，只能单面播放。我们看一下这个机器电池仓，电池盖打 打开之后，电池仓非常的干净，我们给他装个电池，看一下通不通电，这个电池仓非常的紧，放电池都有点卡顿，这个电池放不进去，这就尴尬了，这是什么情况？里面什么东西挡到了，但是就是放不进去，不行， 那我们直接拆吧，拆了之后看一下里面到底是什么情况，电池都放不进去，拆后面的四颗螺丝给它拆掉好，四颗螺丝拆了之后，把这个后壳轻轻的就拿下来了，这个里面看着挺好啊，这什么 放不进来，大家看一下是什么原因，这个地方的铜皮都掉了，翻过来了，这个线也是随意放在这里，大家对比一下国产的做工，国产的品牌机他为什么做成这样？这样放进去感觉 非常危险，按下播放可以可以通电，可以通电就好办，但他是反转，大家看到没有？反着转，反着转，那问题在哪里呢？电机接反了，他就会反着转，这个机器难道是被修过的吗？电机还接反了， 看这些地方的线啊，真的是被焊过的。电机反着转，这种机器，这种机芯啊，是非常的简单，做的非常的拉垮，这是轴心，没有什么轴套可言啊。这你看 摇摇摆摆怎么搞？他都会摇摆摇摆这种呢，只能听个响，不要说有什么音质可言。我们试一下， 给他调到三幅短路了，看一下细节，短路了，他这个外壳，嗯，镀了一层金属，这个全部是地，所以说他夹在这里，他会短 录了，嗯，就夹夹这里，这个绿色，这里夹在绿色，这，这里就不会短路了，这里夹缝隙，这下就不会短路了，还要手动启动一下。大家仔细看，这个里面 这个箭头是朝这边，他给这边放，反着转，反着转，反着转，那是这个线焊错了，直接把电机的两根线给他倒过来。电机的两根线，这是电机的两根线， 居然可以焊反了，这个线给他焊过来。好，可以了，这个皮带不行了，三角，我们随便找个皮带给他换上去。那皮带大了，我找一个小一点的，这条差不多。好， 我们按一下播放，看一下这边现在看起来就 ok 了，但是转速感觉好像有点偏快。我们放一下磁带，现在正常的没有卡带，播放也是 ok 的。反转他会卡带的 声音，放下居然没声音，这是被修过的，没修好，所以就一点声音都没有，哎，用外表查一下，看到底是什么问题啊。没声音， 现在已经看着正常了，这个喇叭也没响，摸这个磁头排线也没听到噪音。这个板也很简单，检查一下线路，用万用表泡一下。嗯，看着线路很简单，这个机器被人修过，只不过就是说他这个线接的 位置不对，他把这个翻过来把这边也修过，所以说他焊的时候把这个正负也焊错 错了。这边呢，看了一下这个线路，很简单，这个喇叭是直接并联的耳机插口的。现在啊，根据我经验，现在他已经可以播放正常了。我们万用表都不用啊，一坨吸给他搞上去， 喇叭肯定会响，我们测一下这个喇叭测一下这个喇叭，只要喇叭是好的就可以解决，因为这个主板太简单了啊，这个线路就这么几个啊，一个一个芯片看一下这是喇叭的两根线，正常，嗯，几欧姆，这个喇叭六点二欧姆啊，喇叭是没问题的， 我们现在给他一坨吸搞上去，这个机器的声音就会出来，我们现在按播放，大家看，现在是没声音的啊，没声音看我这里啊，一坨吸给他搞上去啊。正常的话就是不要带电操作不要带电操作，我这个落体是接地的，所以说没有静电的，他已经把静电 好点。一坨吸搞定看好啊，一坨吸啊，一坨吸绝对会响 好，搞定啊搞定啊，一坨吸搞定啊。 看一下国产的就是这样的效果， 大家可以对比一下我之前修的机器啊。嗯，这个速度听起来感觉还好，感觉好像不偏慢。怠速等一下还是要给他叫 校准一下这个机器，等下加点润滑油啊。怠速校准一下，加点润滑油把，把磁头啊压到人主导中，等一下清洁一下这个机器， 你就只能这样了，还能怎么修？这个机器就是说它本身啊，你看这个都是松松垮垮的，没有什么轴套啊，就是一个塑胶件搞上去的，机芯全部是塑胶件，大颗粒的塑胶件啊，做的很粗糙，所以说它的效果就是这样的， 最主要它的这个核心部件芯片处理的芯片是很简单，所以说它的处理出来的效果降噪也是很非常的差的，底造非常的差，所以效果就是这样的，这个地方到时候会补焊一下， 我看一下，再听一下效果啊，再听， 再试一下快进，快进简直慢的跟蜗牛一样啊，这个快进没有感觉，快进的 快播放很简单，一个电机，一个飞轮，一个齿轮，一个收带轮，就这么简单。好， ok 啊。那这个机器的分享就先分享到这里， 后面的话我就把这个机器做一个简单的一个保养，清洁润滑，把速度调一下就可以交付给客户了。这个机器如果要把把他要修的音质和那种进口的那些磁带机是一样，那我做不到，没办法，他的 他的这些硬件设备已经决定了他的效果了。我现在什么都没弄啊，只是搞响了，还没有做清洁润滑，也还没有做磁头压带轮 主导周这些的保养，他效果就已经这样了。大家觉得怎么样呢？说说你的看法啊，在我的评论区留下你的看法，谢谢大家的观看，我们下一期再见。拜拜。

准备好索尼磁带机， 下面开始拆铝合金外壳，透明壳，替换掉铝合金壳， 接下来看美包的效果吧！
