sap2000自动风荷载怎么删除

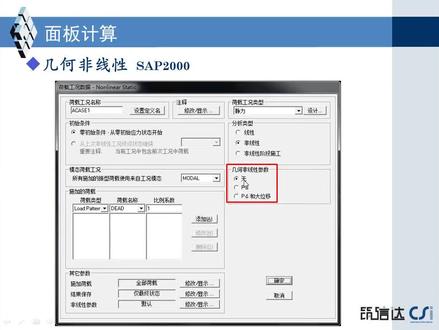

下面下面两千的第一个实力是以一个四点支撑的板，四点支撑也就是我们常说的点支撑玻璃幕墙， 那么它的尺寸你看一下，首先它是十二加十二 a 的中空玻璃， 玻璃尺寸两米八乘以二零八零，然后点搏击键距离，尺寸是高度方向一百五十，水平方向三百。那么我们计算模型的第一步就是首先要把褐色计算出来， 我们现在假定外片玻璃的喝载就是零点九三，这个我们之前计算封喝载的时候已经到 学会了。然后玻璃的等效厚度是十四点四，我们在软件里边可以用等效厚度来模拟玻璃的强度和挠度， 然后玻璃承受了水平和载水平分和，在标准之当时写定了是一千帕， 我们现在只需要设计值零点九三就可以了。然后我们看，首先你打开页面以后，如果你是英文版的，那么你怎样把英文转化成中文， 如果是英文版的，在帮助里面我先把它变成英文，如果你现在打开是一个英文版本， 你现在想要中文版本，在帮助里面找改变语言，或者是用 ctrl 加 l， 他就可以将英文转化成中文。然后第一步是修改语言， 然后我们继续。第二步就是选择我们所需要的模块，更改我们需要的单位，在这里 我们在这里选择轴网，单位选择牛毫米 c， 我们从 c 下面两千里面操作一下，首先 更改在右下侧，这里选择牛毫米， 我们通常上都用牛毫米，因为我们图纸文件都是以毫米来画的。然后新建，这一下新建选择轴网，当然如果你刚才这个地方没有改， 比如说这个地方还是你刚刚默认的这样的，但是你也可以在这边选择牛毫米， 然后选择轴网，这两种方法都可以是我们第一步，然后我们选择以后我们编辑轴网， x 方向， y 方向，这方向都是两个轴啊， 然后折 往间距二八零零六米，二零八零，这里我们可以换一种编辑方式，比如说我随便确认一下， 那么我们现在是出现了一个轴网，对吧？但是这个轴网和我实际上所需要的是不一样的，我如果想改怎么改？鼠标右键 选择编辑轴网，数据点开，然后选择修改显示，系统 点击就会出现我的编辑模式，我们继续看就会出现这样的，我们按照这个尺寸编辑一下我们的下面短信， 零二八零零， 然后零外周方向不需要， 然后这里我还要说一下，因为系统默认重力方向是数值方向，所以我们在建玻璃的时候也要选择 x z 平面或者是 yz 平面，将重力方向作为 y 轴， 而这里我们选择 x z 的平面，零二零八零，其他删掉， 点击确定，点击确定，我们看一下，看一下 x z 平面， 他就已经是一个矩形框，然后我们继续 下一步就是我们 们需要的定义材料， 定义，选择定义材料， 然后添加新材料，他现在默认上面有的是 c 三零的混凝土和 q 三四五的钢，但是我们现在要玻璃，他没有，我们添加新材料， 选择中国，在这里选择其他材料类型，里面选择其他，然后确定这里会出现这样的一个矩形框， 而在这里我们所需要的参数有什么？首先密度，然后弹性磨亮 和破松笔热膨胀系数，而重力密度和密度这种我们只要添一个他就会默认自动变，我们看一下软件里， 首先我们填重力密度，我们是二点五六乘以十的负五次放这里注意一下单位，那我们看一下他的质量密度就自动变成灰色了，而我们的名称我现在在定为玻璃， 然后单位牛毫米 c 弹性磨料七二零零零，薄松笔零点二 线膨胀系数是计算温度的时候的选择一点零，那么我们还有一个剪切磨料都是默认的，我们确定， 那我们现在的玻璃就成功的填到系统里边了，我们确定材料已经定义好了，继续我们下一步， 我定义好材料以后，我进而需要定义洁面，我刚刚已经算到了我十二在 加十二的玻璃，我已经计算出来了我的等效玻璃厚度，我们最开始的时候计算出来我们等效的玻璃厚度 t e 十四点四，那么我现在只要定义一个厚度为十四点四的玻璃，就可以用来模拟我的中空玻璃，我现在怎 定义出现 在下边连接里面选择定义，然后选择洁面属性，定义洁面，属性面洁面， 然后在这下面大家看一下洁面类型，里边有翘板和实体 有三下，我们通常对于玻璃面板选用都是翘， 所以这里默认翘，然后添加新洁面， 那这里我们定义随 定一个名称，比如说十二加十二的玻璃，我们选择类型翘，薄翘， 选择第一项，大家一定要注意，一定要小子选择薄翘，然后材料名窗里面，我们点击右面的三角号，它可以出现我们刚刚定义过的玻璃， 或者如果你没有做第一步的定义材料，我们可以在这里也可以添加选择左侧的加号，那么他也会弹出定义材料的选项框，我也可以从这里定义玻璃，那我们刚刚玻璃已经定义好了，我就选择玻璃。 然后材料角默认为零下一下厚度，对于翘来说，他同样有 膜的钢度和弯曲钢度，那么比如说他有面内钢度和面外钢度，这里我们统一为就是翘的厚度是四点四， 十四点四，那么确定就确定我们这次面的洁面已经定义好了，我们继续 我们定义好面以后，我们下一步就是绘制我们的面， 因为我的轴网已经定义好了，我的轴网就是我面的尺寸，那么我现在绘制一个面，选择在这边 有几个可以选择，首先如果你是一个矩形面，那么你就可以选择这个图标， 如果你是一个异性界面，就可以选择这个图标，或者我从绘制里面选择都是可以的。我们再看在绘制里他同样有绘制多边形，或者绘制矩形区域同这个菜单栏里的都是一样的，我们选择绘制多边形， 选择绘制多边形以后，他会弹出一个对象属性，在这里有两个需要选择，首先是一个洁面，我们看一下 他可以选择十二加十二或者另外一个空，因为我们只定义了一个洁面，所以在这里选择十二加十二，如果你还有其他洁面的话，这上面都会显示出来的，我们在这里选择十二加十二， 然后大家看鼠标向上的镜头，说明你现在可以开始绘制了，我们点击第一个点，第二个点，第三个点，第四个点，再回到第一个点确定， 那么他变成红色，说明我们现在的模型已面板已经绘制好了，然后我退出，我看一下三维效果， 这就是我们的面板。然后我现在想查看一下面板的属性，怎么查看？首先点击面板，他会出现一圈虚线，说明 我这个面板处于选中的状态，然后我鼠标右键右键点击，然后他会出现一个位置，指定赫在，首先我们看一下位置，他有各个点的坐标 及面板的面积，这是面积，然后在指定里边他会有洁面的名称， 属性这些现在因为我们还没有定义，所以看不出，然后赫仔我们也没有定义，所以看不出。 好，继续我回到 x c 平面，然后我现在三个点已面已经建好了，我下一步就是添加约束， 约束怎么添加？首先我所有约束都要有对应的点， 就说我如果想定义这个地方框角接还是固接，我这个地方首先要有节点存在，而对于我这个四点支撑的玻璃面板来说，我现在整个面板上只有四个角点 是有节点存在的，而在板中是没有节点存在的，那么我们第一步就需要先将节点绘制出来。如何绘制节点？ 首先我四个点是位于板中锯板的尺寸，一百五十，三百，三百，一百五十， 说我相对于某一个点来说，他的偏移是一百五十和三百，那么我现在来绘制节点，首先我选中点，这里绘制特殊节点， 这里绘制特殊节点，或者同样从绘制里边选第三个绘制特殊节点， 这些方法都可以的，我随便点选绘制节点，然后他会出现一个对象属性，他上面有偏 e， x 偏于 y， 偏于 c， 这个值就是指他偏移我们所选定的点。首先我设置偏移 x 方向一百五十 变一次 偏移这方向三百，那么我点选现在的原点位置，点选这个位置，他就会在这个偏移一百五和三百的地方出现一个结点，让我们试验一下。首先点选出现一个点， 然后同样对于这边来说， x 方向应该是偏于负的一百五十， 负一百五十，但是这种方向同样是三百，我们点选对于上下两个点，一样的，对于负的一百五十和负的三百， 别选负的一百五十挣的三百， 错了，负的三百挣了一百五十， 这样我们四个点已经定义出来了，下面我继续定义四个点的约束， 因为我是点支木墙，所以在这个点这里他是可以转动，但是不可以产生水平方向的位移。那么我首先要将四个点选中， 然后选择指定， 指定指定节点约束指定选择节点，然后约束点击， 那么他会出现这样的一个对话框， 首先一轴、二轴、三轴平移是表示水平方向的线位移，而绕一轴、二轴、三轴的转动是指 三轴的转动位移。这边大家注意看，他是表示的一二三，也就是我们所说的局部坐标。 而对于节点来说，在没有对节点进行旋转之前，他的局部坐标和 和我们的 xyz 坐标是相同的，我们来显示一下看一下。首先我现在可以看到我的 xyz 坐标， 我们来看一下我们的局部坐标，选择节点的局部坐标看一下三位 xyz 红色表示一周，那么我现在 xyz 对应的和一二三对应的方向就是相同的， 一种、二种、三种，红绿蓝分别表示一种、二种、三种。比如说 节点的局部坐标和我整体的坐标是一致的。 回答 xa 平面， 那么我现在对这几个节点施加三个方向的线位移，选择指定节点约束，而我们看到下边 他有个快速指定，那么第一个代表的就是固结，我们可以点一下看一下，第一个表示固结是六个方向，全部月数足了， 然后第二个表示的就是脚接是约束三个方向的位移，第三个是约束三周竖直方向。
粉丝5887获赞6084
相关视频
25:20

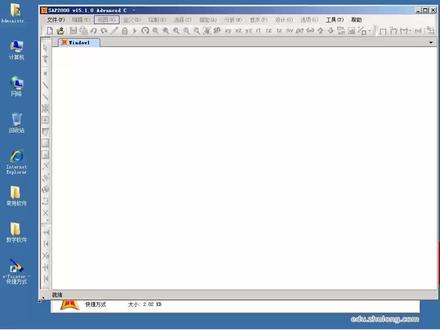

14:55查看AI文稿AI文稿这堂课我们讲商铺两千，大家软件都装，装好了是吧？装好了我们就先讲一下他这个基本的介绍，我把商铺两千打开， 现在上户两千是用的是比较多的，然后现在国内的一些，比如说我们做的一些计算呢？呃，用上户两千，然后顾问呢？ 包括安平啊，这些专家都是比较认可的。嗯，所以说我们就是主流下不了线，我们先做介绍， 那首先来说他上铺两天里面他是有线有软件吗？所以说他第一个首先来说介绍他的单位，他的单位有四种，基本这个单位，一个是力的单位， 牛牵牛就是我们我们所谓的这个，呃，国际的这种单位，大家看有这个美制的棒啊， 就是说有这个美质的单位长度的，我们也是通常都是选择这个毫米，那么他也有米，对吧？然后这个英制的里面，然后美制里面有这个英寸，他也有 温度的话，我们这个取取这个摄氏度嘛？摄摄摄氏度 c， 然后时间呢？我们就是秒。那么 单位这个位置呢？我们介绍一下在下面这个位置，大家看这个左下左下这个位置， 这个这个菜单这个位置的话你可以选择不同的单位，不同单位进行切换。比如说我在这里已经定义的定义好的例，比如说我是一千牛的话， 比如说模型中我有一千牛定义的核展的时候，当我把它变变换成这个牛的时候呢，它就自动切换了，或者我把它变换成这个棒 l b 的时候，它也是可以进行自自动切换的程序，我们自自己自自自己换算，这个是单位，大家可以看。 然后呢我每新建一个模型的时候呢，然后呢程序呢就是让我们指定一个，就是默认的一个单位，我们通常来说呢默认的单位取的呢都是这个就是牛毫米，我们通常的话取取的这个就比如说我们新建一个模板，新建一个模板的时候 点这边这个新建，新建的话他这边有一个初始的这个单位设置，我们可以选择这个， 就是这个六毫米啊，选六毫米，然后呢这边可以选择一个空白的，或者选择这个带网轴的，或者是这种量这种都可以，这是他提供的一些模板，如果你什么都不需要模板的话，你就选择这个这个 blank 这个空白这个就可以， 那么再往下看，然后呢他这个坐标系，坐标系的话我们知道不管我们 cd 还是这个有些软件，他都要这个定一个坐标系嘛，来定一点和方位嘛， 他是坐标系的话，比如我们新建一个，新建一个他通常会出一个平面出口，出一个这个三维，三维四口，我们先关掉一个四口， 关掉一个四口的话，我们可以，比如说我们平面上，比如说我们这个定律， 这个位置没有显示， 我们应该是有一个这个三维的这个坐标系的，他这个三维这个坐标系的规则就是默认的规则。什么呢？就是数字向上的是这一方向， 然后他的制重方向呢就是 j 副方向，换句话说就是数值向下的，然后另外两个方向呢就是 x 水平方向和 xy 方向。 那么他遵照的呢是我们这个三位，这个迪卡尔这个右手坐标系，换句话说就是我们拿，拿出我们右手，我们这个拇指指向的是这个歪正方向的时候，然后我们这个拇指，这个这个四根，剩下的四根手指呢？我，我 握紧拳头，这个这个这个这个这个转的这个角度呢？那么就是从 s 到 y， 从 s 到 y 这么逆时针旋转这么一个角度，他是遵照这么一个 d 号的表系，这个大家上学的时候应该都有了解，是吧？然后往下看， 呃，他建模呢？稍微两下建模，我说之前说有两种方法，一种方法就是在我们这个，在我们这里面直接建，比如说我们建一个这个点，对吧？建一个点，我们可以建好点之后呢？比如说我们先把它这个点归到零， 回到零，然后点这， ok， 然后我们有点了，我们就可以再生成点，点生成点我们就可以连成线，然后线生成线或者复制或者是剪切，生成线之后呢？连好之后我们就可以 生成面，这是一种这个从比较低的元素到比较高的这么一个图形元素，这么一个建模的这么一个过程。另外一个我们如果是说我们算的这个模型 稍微复杂一些，拿这样点来找的话，比较困难的时候呢，我们就可以说用什么做呢？用这个 cd 里的命令建模，然后导入这个下坡两千里来做。 这个我们可以简单演示一下，比如我们现在可以打开一个，大家都可以打开啊，可以打开杀破两千，也可以打开这个 cd， 我们打开这个 cd， 比如二零、一零， 大家可以一起一起来操作，我们打开这个一个 cd， 然后呢新建一个 瞬间，一个 稍微有点慢，等一下。 哇，新建一个，这个时候，比如说我们画一条线， 比如说画一条线，对吧？简单先画画两条线，那么比如说画好之后呢？比如说这个模型画好之后，我要倒在下铺两千里呢，我正常来说呢，他有一个这个图层，图层的话我们点右键， 我们要新建一个图层，这个新建是 我们要新建一个图层，新建一个图层呢，我们点一，我们输入一就表示是一成，对吧？输入一成之后呢，然后 我们把这两个选中，选中的话我们给他指定到一层，指定到一层，指定一层，通常来说呢，我们就要把它，因为我们这个制动方向是 j 方向，现在我们是平面方向，如果是你这个改进是水平放置的话，你这样导入也没有问题。 但是如果是你这是两个，比如说你这是两根柱子啊，打比方说两根柱子的话，那你要把它立起来，就是要把这两根柱子给它竖起来，竖起来的话你点着这个师徒管理器，然后选择这个西南这个等头，这个你把它画成 三维这样，这个这个三四角，三四角之后呢？然后你把它选中，选中之后呢你用旋转就是三维，旋转这个命令就是 rotit 三 d， 然后你说这个方向下面他提示你你可以绕着哪一周旋转， 我们需要绕着 x 旋转，对吧？然后你输入 x， 然后 x 上点零的，这个无所谓，你可以输零，然后你输他要输入角度，你输入九十度， 那么这两个就立起来了吗？对吧？就如果是说你要算住着的话，那这个时候呢，我们尽量的把这个图形呢移到这个坐标，这个这个这个这个圆点，这个位置，我通常我就先画一根线，画根线从零到这个位置 画一根线，然后把这两，比如说把这个模型的，把，把这个模型的某一个基点，我认为是一个基点，然后把它 移到这个远点的位置，这个线你删掉就可以了。这样的话我这个很简单的，比如说一根柱子，两根柱子我就在这里我就做好了，然后你给他 p pu 一下，命令 pu pu 一下， pu 一下的话先点折下面这个全部清理，因为它里头图层里有一些这个，比如说单样式或者是其他一些东西，他会你虽然看没有，但是他会隐藏在里面。你用这个全部清理点折 aj， 全部清理，然后清理所有项目， 直到这个地方变成灰色了啊，这个时候就清理干净了。那处理好之后呢？你把它存一下。 存，我们可以先存到桌面上吧，存到桌面上，然后我们这个下面下拉菜单，注意一下不是存成这个 dwg 格式的，我们是下下面存到这个两千这个 dxf 格式的， 然后你可以给他命一个名，这个倒无所谓，我们就用这个确省这个保存一下，保存一下，然后 这个时候呢这个图要关掉，这个图要关掉， 关掉之后呢？然后我们这边比如说有个点啊，我给你删掉， 对吧？删掉之后，然后文件这个音炮插入，插入呢？我们这个地方有那个 dxf， 这个奥 cddxf 嘛？然后我们选择我们刚才生成的那个 dxf 文件，我们在桌面上 这个，对吧？来生成这个，然后给你打开，打开这个时候呢，那么他默认的单位就是六毫米，就之前我们设置的，然后点着确定，这时候他会出现一个对话框，因为我们是进行这个，一般都是进行结构的，是框架里 两样计算吗？或者住着这个，所以说你选择这个，所以框架这一项你点下拉菜单，因为我们定义的是一号图层嘛，所以你选择一这样，那 ok， 然后你看下那山是这个景，那么这两个你就住着，你就倒下来了 啊，这个线框这个模型就倒进来了，倒下来是这个灰色的是这个网球，你你你他是一个辅助的作用，所以说如果你想关掉他呢？这个里头这个 view 里面这个展示这个网格，这个你把它点在这个，他就关掉了，对吧？你也可以打开接住，也可以关掉， 那么他这个是图层的话是导入，是基本是这样一个情况，但是他也可以这个太科什么的，就是说如果是 遇到这个圆弧或者是椭圆形的，那么他倒不了，倒不了的话，你就可以用多段的这个小段的这个直线来模拟这个圆弧或者椭圆来进行一个导入。这个就是比如说我们是，比如说是一个圆， 刚才我们商场的这个 g x f， 那他们生产那个在在哪里来的 生成了个 dxf， 我刚才上的那个 d 叉 s， 他也可以说是什么呢？就是分图层导入，分图层导入的意思就是说什么呢？比如说我们建一个， 比如说还是说我们只有两根杆子，那我们在建这个图层的时候呢？我们可以这样， 我们建一个一号图层，然后再建一个二号图层，对吧？然后我们分别指定，分别指定的话，比如他指变成什么呢？一号图层，然后他指定什么呢？这个二， 这样的时候我们把它再称一下， 看看这个二， 然后关关掉。所以说我们再新建一个， 有没有问题？ 就说我们，我先说，就说我们可以分图层导入，比如说我们导入的时候显示的是你可以一号层的时候，他只导入一号层，那么你选二号层的时候他就可以导入二号层。当然你一号层导入之 后，你进行一个计算的时候呢，你也可以再往里倒二毫升，就比如说我们 这是一，然后我们刚才说的二，在这里，我们现在这里面有两个图层吧？对吧？如果是选一的时候，我们就点， 点击之后呢？ 这是什么情况？ 这边这个，这个是一，这个是一号图层，这个是二号图层。
253AI大数据云计算就业中心

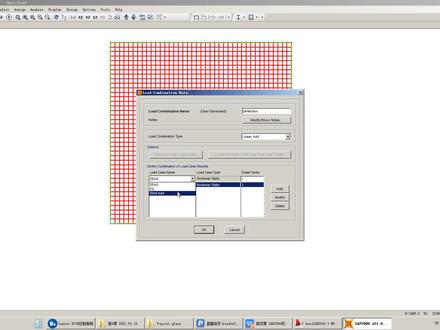

15:26查看AI文稿AI文稿首先我们计算第一个顶部悬挑钢架的实力， 第一步将单位改成牛毫米 c 库，然后新建一个新的模型，选择轴网，点击确定 好这里，我们先将文件保存一下， 保存在桌面，新建一个课室 八寸， 然后编辑数据，编辑模型，这个地方我们就是需要将钢架的模型的尺寸分割放到这里，我们再回一下我们的钢架的尺寸， 首先我们的钢架的分格是一八七五，水平方向一八七五， 竖直方向四米三，这样我们需要我们刚架的鹤仔， 我们从我们刚刚计算出来的实力中看，首先我们的 顶部刚在赫仔信息看最底部，我们的面板的标准值是一点三七五，我们取为一点三八， 面板的设计值二点零五九，我们取为二点零六，这是坐用在钢架上面的赫载的标准纸和设计纸。然后我们立柱形材的洁面 三百五十乘一百乘十，下面我们底下轴网， 因为竖直方向是重力的方向，那么我们的立柱高度四米三， 其他尺寸我都不需要，我把它删掉。然后水平方向的分格一八七五，其他也不需要删掉，比如说我们现在留的是 x c 平面，点击确定， 我们看一下 x 的，试图在这里点击，我们也可以看到。 然后这个地方我给大家说一下为什么他会一直弹跳出来，这个 这里说明我们的软件没有破解好，所以如果你一直弹掉出来，这个你可以重新运行一下，破解文件就可以了，我们这里我就先不弄了， 首先我们定一下材料，我们的立柱的型材为 q 二三五，我添加新材料，选择钢国标 q 二三五，那么确定，我们看一下材质信息， 弹性，磨亮，不松笔线，膨胀系数，包括屈服能力，屈服强度，包括有效的抗拉强度这些，那么确定。 然后定完材料以后，我们定一下框架的洁面， 首先我们添加新属性，在这里添加新属性，点击选择举行洁面，在这里我输入尺寸， 选择材质 q 二三五， 我定一个颜色，通常不要选择红色。确定 赛步定义拓展模式， 首先添加空客载标准值 wk， 选择其他添加，添加 dj 后载添加， 最后添加自重和载，这个自重是指面板的自重，而不是我们框的自重，我们立住框的自重，他这边有一个 dad， 他可以自动进行计算，而我们添加的 jk 是我们面板的自重添加 确定。 继续定义完赫仔以后，我们定义赫仔功况，我们所有的赫仔都是现赫仔，所以这个 地方不需要调整。下一步继续定义，定义为赫仔以后，我们需要定义的是赫仔组合。首先第一个标准值组合， 我用 k 表示标准值，然后首先添加自重和载，包括我们的面板的自重，全部都是自重和。在这一项下面添加我们的丰和载。比例系数是 分项系数乘以一个组合系数，因为是标准值组合，所以这个系数是一，而标准值组合不考虑地震，所以标准值组合就是这三项。点击确定下一个添加设计值组合，我用 s 表示。首先自重，鹤仔分项系数一点二添加，包括下一个自重，同样都是一点二的分项系数添加，然后添加丰鹤仔，丰鹤仔的分项系数为一点四， 添加这添加地震后载，地震后载的分享系数一点三，组合系数零点五，那么他会自动计算，点击回车自动计算出零点六五，然后填加确定， 这样我们的赫仔已经添加完整。下一步绘制我们的洁面，选择 感见绘制进行借点绘制完成。 我们来看一下 选择这一项，显示选项选择拉伸和对向填充确定，我们可以看一下立柱就变成有形状的了，而我们想要的计算方式计算，计算方向 是这个方向是我们的水平分格，那么立柱的若轴应该是这个方向的，所以我们现在需要将这个立柱旋转九十度， 而立柱的怎么继续旋转呢？首先我们选中这个立柱，选择指定 框架，然后这边有一个局部轴的选项，指定框架局部轴，我点击 将角度这里选为九十度确定。 我们看一下立柱是不是已经将墙轴转到了我们所需要的方向，这就是如何转变立柱的墙轴若轴，然后继续我们将对象转化为直线，然后同样 我们立柱是每隔一八七五一个分格。我先 现在需要复制一下，首先 编辑带属性复制，我们平移沿 x 方向一八七五复制五根， 确定这个确定。然后我们来查看一下我们的赫仔，我们的立柱洁面三五零乘一百五乘以十，满足要求。那现在我就进一步需要添加赫仔，首先我们刚刚已经看了我们的丰赫仔是一点三八千胖， 我们的地震盒子，我们再来看一下 标准之零点二地震喝载，那么我们现在需要 将面和在倒为线和在，那么我们首先需要添加一个虚面，虚面的定义就是我这个面只是为了传递和在，而不产生任何效应。那么我首先要画一个面，选择绘制举行洁面， 在这里洁面，这里选择空眼睛对角线点击，这是第一种绘制方法，或者我选择这个绘制多边形， 通过四点点击生成一个面， 最后双击他就会形成一个面，这两种都可以，那么我们先添加一个面，然后我添加贺赞，最后进行复制，我还是三维显示， 我现在选中这个面，然后指定面喝，在 选择军部分布到框架，这个就是导喝载， 首先选择第一个喝载，重力喝载 gk， 它的方向就是重力方向， 选择双方项目揣地零点七千帕， 因为这个地方我们的单位是牛毫米，所以我们需要将零点七千帕转化成零点七乘以十的负三次方牛每平方毫米，这是一个单位的转换。 确定重，继续添加丰鹤仔和地震何在，首先还是选中，然后同样指定面，鹤仔 选择军部道歉，然后选择丰赫仔，而丰赫仔的方向我们选择歪向，也是垂直音面 版面的方向，同样两个方向传递后在一点三八一负三 确定，然后指定面和窄均步到翘， 同理天下地震喝载方向也是水平方向，这个地方是零点二，点击确定， 这样我们来看一下这个面，首先选中，点击鼠标右键，我们看一下赫仔，他现在有三个赫仔功况， wkq， ek 和 jk， 我们点击确定。下一步我们的面已经定好 个仔，但是我需要有四个面进行复制，我们选中这个面，同样编辑里面带属性复制，还是我们 dx 方向，我们数量四个确定， 我们看一下，这样的话我们就有了五个百合仔的面， 检验一下。下一步就是对我们的框架进行约束，首先我们立柱 上口是没有和没有约束的，因为我立柱是固定在底部的结构上，那么对于上口来说，我们的约束就是没 没有的，而对于下口我们选中他的约束方式，选择指定 节点约束。 这边同样你可以选择点击六个自由度，或者是点击下面的快速纸巾都是可以的。确定 我们看一下，这样我们的约束也已经做好了。下一步进行有线缘分割，首先我们选中几个面， 选择指定面，面自动网格划分，我们点击确定，在这里我们 我们选择按最大尺寸划分百一百 这个地方通常保证数量在十到二十个就可以了，尽量将面和杆件他们两个进行相同的划分，点击确定，再不选择杆件。
241聪明不🙅伶俐
14:58
14:53查看AI文稿AI文稿还是点开这个框架，这个这个内力点开，点开的话还是看内力的话，我们要看这个强度这个组合，然后比如说我们看这个三三轴这个，那么这个就是他的这个玩具图， 这个就是玩具图， 那在这个支座这个位置有一个这个返弯点，对吧？还比较大，这个十三点三八千牛，哎，然后正常这边过来是正弯，这个副玩具是九点九四千牛，这边正的是十三点三八千牛，这就是这个数框这个弯距图， 那玩具图知道了，我们要是算盈利的话，大家应该会算吧？算盈利怎么算？ 用力用它这个最大的这个弯距，最大的这个弯距，除上这个竖框对应的这个，我们现在是三轴，是强轴吧？对应这三轴， 也就说这个 xx 他的对应这个洁面膜量，比如他洁面膜量现在是多少呢？九十一点五六，对吧？那你就用这个玩具输上洁面膜量，就是他的弯曲盈利， 对不对？完全盈利。当然了我们钢结构的话应该在这里也不用这么就稍微他有这个功能，就什么功能，他自动给你较好强度。 在这个设计这一项比赛，那个钢框架设计我们首先先选择参考规范，选择参考规范我们选择多少？二零一八这个， 然后这个分析方法，我们选择这个是这个极限一阶法，选择极限一阶法，然后呢放置等级这个他因为他这个上面这个选项，他是参照这个主体结构来进行一个设置的， 主主体结构设置很多很多，他他认为需要的这么一个核载组合，我们已经把核载组合做好了，所以说我们就用着我们 想要的这个组合进行复合型，就强度增加，把它移过移过来，移到右边来点击确定，然后我们算一下， 算一下的话就是在下面这个有个龚志刚这个图标，这个开始设计或者说是教盒， 然后呢最后之后他这个会出现什么呢？这个有个用力笔，或者说我们叫这个强度笔直这么一个显示，如果说这杆键不是红色的话，那就表示这个是强度是通过的。如果你想显示他的这个用力笔， 那就展示就是显示他这个设计的信息，点击它点击设计信息， 设计细细之后呢，然后这边出来一个对话框，就是展示这个钢设计，钢结构设计的结果，按照这个 chinese 二零一八，你点击这个 ok， 那么这个构件他这个强度 就是这个最大的这个利用率啊，他就给你显示出来了，显示出来，但是你也可以查看他这个单件较合的显示一些信息。比如你右键点击他，右左键点击他，然后右键 这个时候出现这个这一段，感觉这一段第二个之味和第三个之味就是高亮这个这个这个红色这个这个这个显显示这个这个区域的这个信息， 你可以显示每一段的这个选中每一段啊，显示这个地跳细节，他就是能把你这个这一段的这个所受的这个强度啊、弯距啊、变形啊， 以及他进行的这个强度较和稳定性较和，他都可以在这里面都可以给你完整的显示出来， 完整的显示出来这个是信息，但有的时候计算不通过的时候，比如说利用率大一，或者说是 其他一些问题的时候，大家就可以通过查看这里面这个到底是哪一项有问题，计算不通过，然后做有针对性的这个修改 或者调整，这个就是这个，这个生化这个力数的这么一个计算，也 跟衡量那个类似，是吧？整个过程是类似的，不是说特别的这个，这个就不是，不是特别的这个复杂。所以说还是就是总结一遍，就是建材料建 洁面、建模型，建模型里面之后赋予这个杆件的洁面，赋予杆件的这个约束， 对吧？建立核载工况，建立核载组合，施加核载，对吧？在每一个工况下施加核载，然后呢计算 显示结果，主要就是这些步骤，但能说出来就能做出来，对不对？把这些能自己能能能完整叙述出来，这个流程就在脑子里了，就就没有问题。 哎呀，大家得做一个呀， 都困了，是不是困了？ 大家做一个这个模型，做一个这个模型， 读下题标准上谁谁读一下 这个模型，我觉得应该大家应该不是特别生疏了。因为我们之前讲框架木墙的时候，我们每一层的框架木墙是通过一个制作是连接到这个主体结构上的，对不对？ 对。那么每一层框架目前跟他上一层和下一层的话，有一个插接的插线，对吧？有一个插线是不是？ 那么这个插线我现在在这个简图上呢，我就用这个圆圆圈来表示啊，圆圈来表示三角形，我就用制作呢，我就用三角形来表示，对吧？那这个制作三角形到这个插线这个距离是多少呢？ 三百，是这个三百，那我这个立柱呢，就是每个两个三角形之间呢？这个距离是多少呢？ 跨长呢？四米，对不对？或者说每两个这个圆的之间距离也是插线距离也是四米，对不对？大家就算这个先建建材料，建洁面特性，然后把这杆件 变出来就开始做，大家试一下，把这个重新再开一个，一起做。 困了，我看都不行了，我看看啊，不用我们，我知道你说的意思 是这个对不对啊？这个是他是这个量，拿这个东西是量，我们做这个立柱的，所以说选择这空空白，空白啊，对，空白进来，然后留一个四口就可以了， 这个时候把这个用 x 看这个 x j 这个平面吧， x j， 然后第一个定义材料，对吧？ 怎么来？张旭先说一下。张旭说一下第一个对不对啊？然后呢？啊？然后呢？啊？然后呢？ ok， 然后呢？ 这个是二点八，对吧？后面这个弹性膜量呢？ 对，说的好啊，这个这个，这个破松笔不用改，这个线，线线膨胀系数也不用改，点击 ok， 点击 ok， 好了没？好了，是吧？然后呢？下一步什么见什么见？洁面，洁矿的洁面，对不对？对吧？矿洁面特性啊， 对吧？况且 vc 标怎么样？张经理说说怎么接？ 定义这个剪面的？剪面的这个属性框的剪面属性， 对吧？这个，然后呢？选哪个？第几个？这个按的这个对吧？然后呢？我们现在 是一个铝材，选择哪个？张旭说对了，选择其他对不对？因为你是铝材嘛，对吧？然后呢？第一个对吧？对了，然后怎么说？ 对吧？怎么说？第一个竖什么指？第一个竖什么指？ 第一个是什么？洁面剂，对不对？洁面剂哪里是洁面剂？这个 是第一个，对吧？多少？二十六二，二十六二，二十六二， 对不对？第二个三周的这个惯性句说哪个三周应该是 x， 对不对？因为你风不是这么吹吗？对不对？风这么吹是不是绕着 x 发生弯曲，对吧？对不对？那他的强轴是哪个轴？ 绕着这个 l 也是他的强者发生弯曲吗？对不对？多少？幺四二六四幺四九 幺四二六四幺四九，对不对？对吧？第二个， 第二道二道，这个惯性局输多少？一五 二八八幺，是吧？二零幺五八八幺，对不对？这个不用管这个面积，减轻面积，你就按照二四六二十五，我觉得就可以。二四六二十五，对吧？看右边这个洁面抹亮梳子，好，三周了。 前面猫粮输哪个？这两个输哪个？幺零八幺九二，对不对？ 幺零八幺九二，对吧？然后下面这个呢？五零三九七，对不对？对吧？ 五零三九七，对吧？然后下面你往上复制就行了。 ctrl c， c， ctrl v， 然后回转半径，三周的回转半径是多少？ 是哪个？是七十六点一还是二十八点六？一？七十点一？七十点一，对不对？七十六点一，然后是二十八点六， 二十八点六，是不是接好了？都输好了，对吧？ ok， ok， 然后输这个，你把这个上面名称改一下，改成竖框，对吧？ 还有哪个要改？这里面还有哪个要改？ 材料，对吧？这个改成铝的，是不是？剩下其他就不用调了，对吧？ ok， 确定啊？ ok， ok， 好了， 建立第一个点，对吧？点第一个点 是吧？然后你把这个坐标调一下， 把第一个点建好，第一个点坐标远点这个位置 好了没？这个选这个点，这个看这个点它 对点他。然后呢？随便在平面上就接近远点这位置，你，你点，点一下鼠标，首先点一下， 是吧？点好了，对吧？点好了，你把这个点选好，框框住，你选好它。 摄像头的话，现在我们是要建三层，对不对？要建三层。建三层。三层的话你就这样。 ctr， 我们是四米，对吧？我要出几个点呢？出三个点。
50:47
14:56
01:31:38
01:44:10
12:45
02:59查看AI文稿AI文稿再来说一下萨布两千软件，这个呢就是以典型的这个有线缘软件，他是美国 csi 公司开发的一款有线缘软件，在国内外呢，其实应用是非常广泛的，尤其他擅长三维不达空间结构， 但是呢，对于我们国内光伏支架的用户而言，他不支持 gb 五零零幺八的这个冷门规范，他不能生存中文版的计算书。这个可能是呃，对于我们用户来说呢，可能 并不是，就是太用起来太方便啊，但是他的分析功能是非常强大的，左边呢是这个大两天的一个用户界面，右右边呢是 用软件建立的这个一个单装固定支架的一个分析模型，这个装呢是用的装和爆扑啊，用的是跳单元，然后其他的梁柱领条是用的量单元。另外还要说一下这个算不两千呢，它是基本上我们现在装副支架设计到类型还可以，都可以进行一些分析，固定支架就不用说了，跟踪支架，可调支架，还 还有柔性支架，甚至水面漂浮里边的啊，就是做一些分析验算，就是比如我们有时候做一些这个马固立啊，马固立的一些提取波浪力的一些模拟，都是可以用这款软件来算的。好这个最后一款，这是第二款吧，有线元软件麦达斯减，麦达斯 后边呢，这个剪呢是它应用于对于建筑结构领域的一个模块，它是这个韩国麦达斯公司开发的一个软件，它的分析呢 参入设置和这个差两千呢，有很多的相似之处啊，国内用户也很多，他也是比较擅长这种复杂的空间结构的分析，操作也比较灵活， 而且呢这款软件是相较于刚才讲到的三两千呢，而支持国恩国标的这个老王规范的，而且能说出详细的中文版的计算书，他的界面呢，也是比较看起来也是比较美观的啊，当然他现在呢，就是其实是存在一个小小的一个缺点啊，就是他有一部分自带的这个洁面裤里边的 洁面是不能定义最不力硬力点的，他只是按照这个软件当中指出的这四个点来输出他们相应的应力，但是这四个点呢，比如说 c 型洁面，然后他不是输出的最不利的硬力点。说到这个洁面库就补充一下，刚才讲到 pkbm 和这个平静科，还有三 d 三 s， 目前呢，这个这 这款软件都有。这个我们现在光伏支架分布式当中用到的这种 u 型洁面，这种 u 型洁面呢就比较特殊，像我们在其他领域当中呢，基本上很少见到，但是在光伏支架当中，尤其是分布式项目当中呢，应用是非常广泛的，目前那几款软件呢，现在都支持这个这种洁面啊， 开发出来了。好，我们再来看一下最后一种这个有线缘软件啊，他是这个也是美国美国安西斯公司，他是一九七零年开发的，目前也是全球最大的这种仿真软件啊，因为他可以说是这个有线缘软件的这种新型者，早期的时候只有一个叫我们开内口的一个结构模块，后来就收购了一些优秀的 ce 仿真软件以后， 他现在的有了现在的规模，而且是被全球各行各业广泛认可的就具有通讯性，就我们刚才讲到的这些，呃，固定支架呀，跟踪支架呀，柔性支架呀，都可以用它来分析，包括一些节点的验算、教核都可以。当然这款软件呢，具体一些用户来说呢， 需要有一定的这个有线云的理论基础和上手呢，会有一定的难度。左图呢是这个安西斯的一个用户界面，我这个版本是十八点零。然后右图呢，是用安西斯做的一些构件的一些分析，一些连接结构吧，联系连接构件的一些分析。

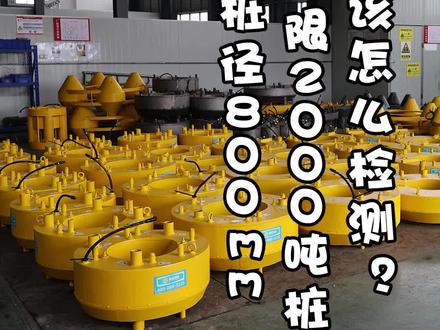

00:15查看AI文稿AI文稿装进八百毫米实现两千吨装，该怎么检测啊？普通结构的赫载箱无法在八百毫米装直径的有限空间里产生两千吨的加载力，可以选用自平衡增力型赫载箱进行加载检测。
