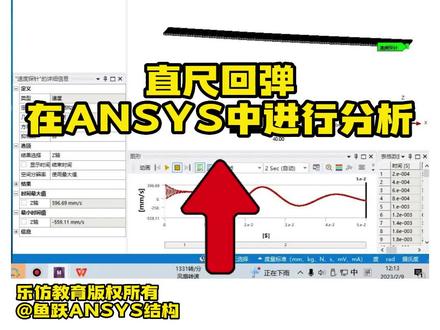

直尺回弹在 ncs 中进行分析,大家好,这节课给大家去介绍一下直尺回弹,相信大家都接触过这样一个案例,将直尺一端固定在桌面上面,另一端的话给他一个向下的强制位移, 在一瞬间我们松掉手,就会看到在整个惯性力的作用下,咫尺有这样一个自增动的一个过程。前面的话我们给大家去讲过一个 在力冲击下面的一个治正过程,就是与我们今天这样案例的区分点,主要在于一个我们如何去将整个直尺局部面进行固定, 再一个的话我们如何实现强制位移。加载和卸载的这样一个过程,他不像力的一个加载卸载,我可以直接通过表载盒去进行控制,我们今天的话必须要通过多载和步去进行控制来辅现我们今天这样一个案例,如果说你要看到整个 这样一个震动衰减的过程,在整个这样一个求解设置过程当中,我们还要考虑对应的阻力,如果说你考虑无阻力系统整个构建出来的动力学方程组的话,就不包含整个能量的一个衰减的,所以说看到的整个过程是持续震动的过程, 这块的话就要根据实际情况去做调整,因为整个模型比较简单,所以说这里的话我们直接在整个这样一个 wordbox 中进行构建,因为要考虑惯性,所以说这里我们只能去选择生态动力学分析模块, 我们也可以去进行模态叠加法进行今天的加油评估。今天的话主要是给大家去采用完全法进行右击角没取进入到底,在 model 界面进行整个几何模型的构建,先去将整个单位进行修改,我们选择毫米制, 选择 xi, 平面,选择正视于,然后去进行一个矩形的绘制,通过尺寸进行约束, 假设说我们就是长二十公分,大概在两百毫米左右的一个长度,整个宽度的话大概是在二点五公分左右,接近三公分,我们这句话就给他二十五 毫米,然后完成之后我们选择对应的草图,选择概念建模,选择草图表面,点击应用整个厚度的话,我们给他一点五个毫米, 点击生成,就完成这样一个合体的创建。今天的评估的话,主要使用概念模型进行评估,不去采用实体。模型完成之后我需要去对整个面进行分割,因为我们整个后续加载整个固定端的话,是在合体上面的部分位置,不去约束 我们这样一个边,实际情况下就是尺子有一部分被我们用手压着,所以说这里的话我们需要去对面进行分割,选择采用这样一个 ss 命令,或者说通过这样一个拉伸命令对面进行分割, 我们选择表面,然后直接选择草绘,会自动的在这个面上面生成这样一个草绘洁面,点击正视于这里的话,再去进行这样一个矩形的绘制,显示为 p 的时候,雨点重合,显示为 c 的时候,与线重合, 然后通过尺寸去对边长进行约束,这句话我们就给他五公分,也就是五十毫米,然后选择平面,选择挤出命令,点击应用这个位置,我们选择设置,或者说选择生成压一面,点击生成,这个时候我们就会发现在我们这样一个面上面被分割成了两部分, 当然此时整个部件的话他也是一个完整部件,这一块的话就是在我们整个面分割过程当中是非常常见的一个功能。完成这样一个操作之后,我们将 dm 关闭掉, 材料的话使用默认的节奏钢,认为它是一把钢尺。完成之后我们双击 model 进入到分析页面,对整个模型进行有线源系统模型构建, 整个模型相对而言比较简单,在这个地方的话直接通过控制全局网格进行后续的这样一个网格划分,把全局网格设置成两毫米,选择生成网格, 这个是完成网格划分完成之后,接下来的话就在我们损探里面进行控制,因为这里涉及到一个加载和卸载的过程,而且施加的是强制位移,所以说这里的话先去将分析设置更 更改为两步,然后接下来的话我去找到这里的一个加载,我们选择强制位移,同时设置固定约束,固定约束的话主要是约束这样一个面。当然我们这里的话可以先去将网格隐藏,位移的话,我们就选择另外一个边线进行施加, 施加方向的话沿着 z 方向给它施加两个毫米,此时加载的话你要稍注意一下,因为是给它一个斜坡加载,所以说这里的话我们要给它改成零到两个毫米。 完成之后需要去对整个分析设置进行一个控制,对于我们整个求解而言,他是一个短时间内发生的问题,所以说我们整个求解时间的话,无需设置为一秒,只需要去将我们当前载合部一求解时间设置为零点零一, 意味着我们去花零点零一的时间将边线的强制位移由零调整为二,同时在我们第二个载合步把当前步数改为二,整个求解时长给他设置为零点零五,就是在我们第二个载合步的时候,让他自己震动零点零五这样一个时间点。 当然对于我们这里求解的时候,你要稍微去注意一下,此时的这样一个操作的话,其实就是在第一个载合部给他施加零到二这样一个位移,在第二个载合部保持二毫米,意味着我们当前这样一个边界,在第二载合部的话,他其实是一个强制边界, 是不满足我们加载卸载的过程的,需要去做这样的操作,选择对应的单元表格,右击选择一直当前载和步,此时只有第一个载和步有加载,第二个载和步没有任何加。 完成之后去对分析设置进行控制,主要是针对两个展合步进行控制,第一个展合步需要去将自动时步更改为关闭状态,同时将时间更改为我们这样一个子步, 给他设置为五十个止步,因为第一个主要是设计一个加载过程,所以说不是我们关注的过程,整个这样一个止步数量可以稍微少一点。 然后第二个对应的载核部需要去进行同样的操作,将自动时部关闭,将时间定义改为止部, 同时这里的话我们可以给他设置为五百步,因为我们要去看到一个连贯的震动过程,所以说整个数据点数量的话不能少,如果说过于少的话,整个曲值是有问题的,同时将落弹簧调整为程序控制, 此时的话就可以去进行修剪,完成求解之后,右击插入 变形结果进行查看,同时我们插入一个探针选择探测速度,我们选择一个节点探测 z 方向的速度, 右击选择评估结果。这个时候我们可以看一下震动曲线,这里我们可以看到在我们这样一个加载的情况下面 有这样一个卸载过程,同时可以看到在后续零点零一秒之后,整个这样一个震动曲线基本上没有能量的一个衰减,处于一个同样的正负状态, 同时这里话我们也可以看到我们整个震动速度情况,当然我们这里的话显示比较夸张,整个结果显示比例的话是比较大的,可以在我们显示这块将显示比例调整为真实比例,这是我们无任何衰减的过程,很显然这是一个理想状态,与我们实际情况他其实是不大符合的。如何去考虑整个这样一个衰减过程呢? 就是在我们整个震动过程当中需要去考虑阻尼,在我们分析设置里面可以去将阻尼进行考量,这里的话主要提供的是锐利阻尼,我们去调整刚度系数,给他一个零点零零一,我们也可以去考虑材料阻尼,在我们材料定义的时候,我们可以自己沦为的进行设置 求解完成,可以看一下我们这样一个震动过程,此时我们就可以看到对应的这样一个震动衰减的过程,当他整个显示比例的话,稍微有点夸张,给他设置为十。 我们再来看一下模仿的这样一个动画,不断的有这样一个衰减的过程,对应的速度的话,你也可以看到逐步的趋平缓,逐步的趋零, 这里的话就是由我们这样一个实际的震动反馈。当然我们这里取得阻力系数的话,并不是一个特别合适的值,我们要根据实际情况做这样一个计算。以上的话就是我们这节课的一个主要内容,谢谢大家。

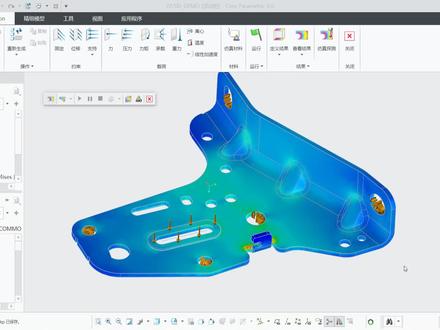

各位朋友大家好,我是孙老师,在我们做产品设计的时候呢,会碰到这样的零件, 在这个零件里呢他会受多个方向的力,而且没有约束,那像这种方式我们如何进行分析呢?那下面呢我们采用客服软件九点零的 s 是什么意思呢?来分析这个零件,也就是说这个零件呢只有力没有约束。 那接下来的话我们看这个呃分析的结果,这是分析的结果, 在这个模型当中呢,我们可以看到这里有一个轴承力,这里也有个轴承力,这里有个轴承力,然后呢这两个孔呢各有一个轴承力,也就是在可软件九点零中呢,他新增加了一个承载的一个载合功能 模拟呢就是轴承受力的这种方式。除此之外呢我们点击仿真设置的时候呢,我们可以在这个呃求解剂设置里面呢将这个惯性释放呢开启,这样的话我们可以模拟呃类似于 空中吹气球这样的一些受力分析,也就是没有约束状态的这种分析。好,那下面的话我们来做这个过程, 那首先呢我们将这个模型的各种力呢全部删除 好,删除完成之后我们点击关闭,这样的话 又回到我们的最初的一个临界状态,当我们的零件设计完成之后,也就是一个板结件设计完成之后呢,我们对他进行一个我们我们对他进行一个受力分析,那我们点击英语程序之后呢,我们点击 i 三审美审 进去之后啊,第一步呢我要激励零件的定义材料,之后呢我们点击这个啊仿真的材料,你可以看到,在这里呢我们可以直接点击更多,在这里呢选择啊,就是这个零件尾缸啊,然后呢点击选择即可,之后呢点击确定。 那第二步是能定义什么呢?定义载合在这里呢,我们定义的载合种类有有承载和力。那首先呢我们点击力,点击力的时候呢,在这个临界中,这个区呢他是受一个方向力,他的方向力呢 是一个这方向的,我们点击这方向的,给他一个五百牛的一个啊下压力之后点确定 这个区域啊,这个区域,同时呢这个孔啊,我们点击承载在这里呢,我们选择这个啊,这个半经验之后呢我们点击注意一下,我们在这里呢给他一个方向力,这个方向力呢是 x 方向,我们输入 两百牛,好之后点击确定, 确定之后呢我们再选择这个孔,这个孔呢也是受力的,我们点击承载,我们点击选择。然后呢我们在这里给他一个立的方向呢是负 x 方向,输入 好,输入两百牛招点确定。好,我们可以看到,也就说这里的孔的受理方向是 x 方向,这是负 x 方向。 之后呢我们在这个位置啊之后点击这个承载在这个位置呢来加一个力,这个力的方向呢是向下的,我们点击哪里来点击这个位置,点这个位置之后呢我们注意一下,他是这个啊负 z 方向的啊,这里呢输入两百牛, 好做点确定。那好,那这些载合定义完成之后呢,我们一定要在仿真设置里面将这个惯性释放开启啊,一定要开启,因为什么呢?因为这个零件 受力的过程呢,没有约束啊,因为他是多个方向力,所以说呢,我们将这个惯性释放呢设定为开启,那八点零是没有对象的啊,八点零也没有这个承载的功能,那在可软件九点零度呢,他增加了这两个功能之后呢,我们点击确定,确定之后呢,我们直接点击运行即可。 好,运行结束完成之后呢,我们直接点击这个查看结果,之后呢,我们点击应力, 点击应力的时候呢,我们在这里可以看到九点零呢,他可以直接,嗯查看这个种动态的基础的这种啊分析结果,你可以看到 八点零的话,我们需要自定义结果,也就是高级结果才可以查看他的动态。那在九点零中呢,我们直接点击这个查看结果,查看这种基础结果即可以看到他的最大位移, 哎,或者是最大应力变形情况。 好,那以上过程呢,就是我们采用可数软件九点零的艾森斯密森对这个钣金件做一个无约束, 只有载合的这种灵异的一个受力分析。呃,希望这个视频呢对大家有所帮助,希望大家点赞关注,谢谢大家。

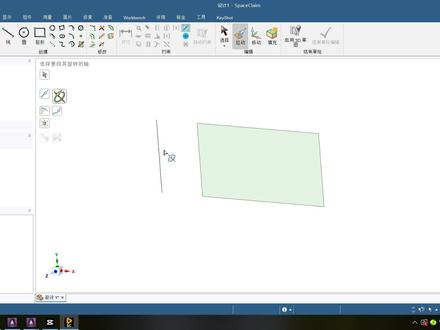

好,开始学习高速旋转体,考虑离心惯性力,计算他的盈利。开始前处理, 前处理,定义单元类型,采用走对称的单元,八节点的幺八三单元,在单元行为里面设置成走对称。 定义材料,材料弹性、抹量、剥送笔。用毫米单位, 由于要考虑离心冠心力的作用,需要输入物体的密度, 对于密度,密度是用,用的是毫米单位,那么这个密度呢?用七七八零零,默认的国际单位是七八零零千克每立方米,那么在用毫米单位,这个要输七点八一的 负九次方,这个就单位就是蹲每平方毫米,再注意七点八乘以十的负九次方, 蹲每地方毫米就是一千千克每地方毫米。呃,这个单位 建模,建立几合体,创建面走这些模型要在第一象限 xy 平面的第一象限建模,输入 x 和 y, 他的坐标区间 这边是二十五一百 y 高度方向,这是一个旋转圆盘,圆盘的高度就是厚度四十毫米,圆盘的内径和外径,这半径是二十五 到一百。好,然后画风网格,画风网格时候 设置线的份数,这个高度方向分六份, 再来厚度方向分十二分。 画风网格, 这模型简单,画画的很规则,私家 这是一个,这个是一个,走的是模型。我们试一下约束,试一下什么约束呢? 看一下在半径方向,因为是轴对称,他是个圆筒减分,轴对称,他会 在半径方向有变形,他会自由的伸缩。半径方向不能约束。走向方向呢?走向方向需要约束, 约束约束这个他的位移,约束 wifi 位移上段呢? 呃,采用藕和自由度,藕和他的 wifi 自由度,那么把它把这个线选出来, 通过线编号, ok, 看一下节点,今天所有节点, 然后节点依附到线上, 把这一排节点选出来了,偶和自由度,偶和选择所有偶和 y 方向,自由度 编号从一开始, 现在约束就加好了,一个是加下端约束外放下,上端呢?藕和外放下, 因为这是一个高速的一个旋转体,离心力如何考虑?我们键盘的时候并不是说把这个圆盘让他转起来,结构旋转起来不是这么做的,我们只是考虑离心惯性力,通过通过惯性, 这个窄盒里面有惯性四加惯性的这个呃角速度,看一下结构里面有有这个惯性角速度,这是高速旋转的圆盘,那么角速度呢? 他是看一下是绕着这个热轴,不是,是绕着歪轴,我们对称轴旋转的,歪轴旋转,我们的角速度是一千五度,每秒出一千, ok, 看这个箭箭头,两个箭头就是绕着歪轴的试驾的小速度。 好了,可以求解,求解一下,求解完成,看下结果, 首先看阴历,结果 x 放阴历, x 放阴历是镜像阴历,最大阴历是十八点九照帕 环像音力,呃,镜像音,我再说一下,在镜像音里看一下,他都是正的,代表这个高速旋转圆盘在镜像他是受拉拉的音力,受拉音力的环像呢? 环向内表面六十六点八,也是在环向,就是圆周方向,他也受拉引力, 还有 轴向就是歪方向,这个歪方向他的相对于镜像和环像这个力量也是比较小的。然后再看一下变形 x 方向,镜像变形 查询一下内外表面变形 x, 呃, x 块变形查询内表面是零点零零八幺五, 外表面呢是零点零零八八三六,这是毫米单位。当然我们这个模型呢,也可以对他走对称扩展, 因为这是一个圆盘,是一个三维的结构。假设我对环项意义进行走一层扩 扩展,扩展一下,看一下在样式里面走对称,二维走对称扩展,选择全扩展。 ok, 然后看一下, 这就这个模型就计算完成。好了就讲到这里。
