如何使用聘功能诊断网络,我们选择这个功能,然后点击参数配置,我们可以手动设置 ip, 也可以自动获取, 获取 ip 之后返回进入到聘设置,我们可以设置一个目标 ip, 比如现在这个,然后开始测试, 我们得到我们的测试的结果是发送四次,丢失零次,平均延迟是八毫秒,网络正常。 p u e 测试呢是用来测试这个供电交换机的供电电压和供电线芯,我们测试一下 可以看到一二四五,它是有电压的,这是一个四组供电交换机,四组线芯的供电以及电压分别是多少,都有显示 长度测试功能。我们首先使用一条正常的网线来测试一下,看是什么样的,首先这是一条六类的网线,所以我们选到六类网线,然后选择测试长度测试,开始测试,可以看到一至八 眉心的长度完整的显示。接下来我们使用不正常的网线,看看是什么样子。现在我们使用另外一卷,这一卷线呢,我们大概在中间的某一个位置做了,把一和二给搞断了,就是一二有断点的线,我们看看他显示是什么样子, 可以清晰的看到一二断点在十三点九米处,四五六七八是正常的, 一和二断掉的。接下来我们再把它做成短路,把它扭在一起做成短路,我们看一下他是什么样子, 可以看到一和二这条线变红了,并且在这个地方多了一个短路信息。一和二短路在十三点九米处,三种巡线模式,支持抗干扰、无噪音、数字信号巡线三种模式分别是 p o e 交换机模式, 大功率巡线模式,一般用去巡一些在地毯下或者墙壁里面的暗线,然后常规巡线。我们以 poe 加暗机巡线模式为例,演示一下他的精准巡线。 当我们寻到目标线的时候发出声响,并且这个灯会亮 充,也就是充电灯会亮,并且会发出声音,当不是目标线的时候,灯不会亮,也没有声音。 除此之外呢,端口闪烁功能也可以用来快速巡线,我们首先接到端口闪烁的接口, 然后选择端口闪烁功能,这里有一个会三秒钟左右一次亮起,跟我们的目标线同一频率闪烁,这个闪这个闪也可以看这里, 这两个都是同时闪烁的,也可以用来快速巡线。通断测试,也就是对线,我们老规矩先用一条正常的网线,看一下是什么样子的网络线。开始测试, 可以看到一至八一一对线,正月连接。 ok, 接下来我们用不正确的线看一下,接下来我们用这条有两个线芯是断的,分别是一和二,然后这里还有一个六是断的,也就是一二六是断的,我们看一下结果 可以看到一二六全部都是叉断路。一二六。接下来我们再把一和二做一个交叉, 接下来我们把一和二做了一个交叉,乘白两个接反的,我们看一下又是什么效果,可以看到一二交叉六仍然 是断的。在接下来我们把一二领在了一起,做成了短路,我们再来看一看, 可以看到一二短路六仍然是断的。
粉丝8103获赞3.3万

啊,精品鼠八幺幺使用说明是可以分开的,主腹肌。我们先介绍他的对线模式,阿杰十一接口,阿杰十五接口可以对线对二四六八星的网线、电话线等,我们先以八星网线为例, 这边只有一个阿杰四五接口,所以什么线呢?对什么线都是接这里的,然后拨到对线模式,往下拨,可以看到 一至八灯逐一闪烁,包括线序交叉、通断都可以直接测出来,也可以直接 拨到巡线的位置,这样的话可以一次性测出八线网线的通断。好,接下来演示网线的巡线功能,网线的 平线功能也是接入 rj 四五接口,跟对线接口是一样的,拨至巡线 这里,这个是开灯关灯,这里是调节灵敏度的大小。我们寻线的时候呢是长按,按住这个 就可以巡线松开则没有测量的时候,注意呢,这里是喇叭,手指不要堵住,堵住的话容易出现故障,所以我们这样效果是最好的。他可以直接插在交换机上进行巡线, 可以在交换机上线多的时候,我们可以把灵敏度调低一点。 当他不是目标线的时候,我们可以看到信号灯不不亮,或者是亮的很弱,或者声音很小,但是当到目标线的时候,可以看到信号灯非常的强,并且声音也很大, 区别非常明显,可以轻易的寻出我们要寻的线。他除了支持各种类型的网线之外呢,他还可以支持电话线,我们用电话线演示一下, 这是一根两星的电话线,同样的对线,我们接入到 aj 四五接口, 播至兑现, 可以看到四五号灯亮, 说明我们这个水晶头电话,水晶头接的是四号线型和五号线型,现巡线的话就接到 aj 十一接口,拨至巡线,可以看到 效果非常的好,声音非常的大。这是一个这一卷的电话线, 除了网线,各类网线和电话线之外呢,他可以寻那种我们家用的普通的电源线,用这个鳄鱼夹连接零线、火线随便接都可以,不带电就行。然后插入 id 十一的巡线接口, 拨出巡线,然后可以开始巡线,可以看到巡线效果是非常好,声音非常的响。

啊,巡线功能,接受巡线功能呢要接巡线接口, 进入之后有三种巡线模式,默认是抗干扰巡线,抗干扰巡线呢也就是数字号数字信号巡线,抗干扰巡线和普通巡线,普通巡线就是模拟信号,还有一个就是 pu 一巡线, pu 一巡线跟抗干扰一样呢,是数字信号的 对应的模式,这边呢要跟接收器也要对应上,等一下啊,要对应上,比方说是抗干扰,也就是说数字巡线的时候,这边有呃 接收器有两个巡线模式,普通巡线和抗干扰巡线,抗干扰巡线就代表数字巡线,普通巡线呢就代表模拟型号巡线抗干,所以说当这边是数字型号的时候,这边也要切到数字型号与之对应,比方说 抗干扰巡线,这边也是抗干扰巡线,当我们开始巡线的时候,他就会想,如果我们这边是抗干扰,也就是数字模式,但是这边只是普通的模式就巡不了,所以两边的模式一定要匹配 抗干扰和 pu 一对应数字信号对应这边的就是抗干扰,然后另外一个呢就是对应的就是一个普通,就是模拟信号, 他的声音是这样的,可以很精准的巡线。我们以交换机巡线来模式来演示一下,首先这是一个 p o e 交换机,所以我们使用 p o e 巡线模式,这边呢就要调到抗干扰模式与之对应。数字信号巡线我们看一下 喂, 非常的精准,他的信号灯和声音会目标线的时候会同时亮起。

线颜色一二,长八零九四,长度 八零九 p o e。 测试,八星供电八零二点三五十四伏八零九 p o e 巡线 最响的这根就是目标线, 八二零九端口闪射,目标线与悬线与指示灯同步闪射。

金铃薯二六八抗干扰无噪音高级版防烧巡线音详细使用演示巡线功能,此款使用数字信号收发,可以有效屏蔽强电或者弱电等复杂电池情况下面的干扰信号,进行 无噪音精准巡线发射数字信号巡线精准,可以快速的找到目标线, 除了支持一般场景的巡线之外,也支持普通交换机或者 poe 供电交换机待载巡线 有三种雄性接口,分别是 rg 四五接口、 bnc 接口和 rg 幺幺接口。通过 rg 幺幺接口我们可以直接选两星的电话线, 脖子曲线, 也可以通过赠送的鳄鱼夹寻各种金属线电线 通过阿杰四五接口,我们可以选四星的监控网线 拨至选线 以及各类的八星网线 以及屏蔽的网线。 使用鳄鱼夹还可以测量电源线的短路的位置,首先我们看在短路点之前是电源灯,是紫色,过了短路点之后渐渐变红,信号变弱,这样我们就可以锁定他的大概位置,然后把 灵敏度调低,调到一个刚刚好响的位置就可以,这样我们就可以精确的锁定短路的位置。对线功能 以屏蔽线为例,一至八注意闪烁代表一至八星全是通的机灯代表屏蔽层可测间距空段交叉短路,两星、四星、六星、八星的线都可以使用。 当腹肌二一开始闪烁的时候,说明这个二和一的线序是接反了,我们可以看到白色的线和橙色的线,这两段是接反的,可以测线序。当我们看到一 一二不亮六不亮的时候,两边都一样的时候,我们可以得知一二六他是断的,我们看一下一二没有接,六也是在外面的,也是断的。 断路测试,我们把一和二搅在一起做成短路,我们观察一下他是什么样子,我们可以看到腹肌这边一和二都没有亮,主肌这边 除了六不亮之外,其他的都正常,六我们一直是本来就没有接,所以是断的,他不会亮的,正常的,所以短路的显示就是一二正常显示主机副机的话是同时不亮, 这种情况就是短路。当我们觉得兑现的速度比较慢的时候,我们可以通 通过这个键来进行切换,他的速度切换之后他的速度会显著的变快, 我们还可以在对线的时候把它推到巡线模式,可以看到一二三四五六七八,除了二之外其他都亮,说明什么问题?二号线芯是断的,可以用这样的方式对网线做一个快速的通断测试, 他也可以和交换机直接带载对线,那样六十伏防烧带载对线,可以测试网线的通断。 当我们在工作的场景中不适合把声音外放的时候,我们也可以接入耳机进行巡线,这个耳机也是一个赠品送给大家的, 另外这里有一个手电筒开关,方便我们在黑暗的环境中有效的工作。

八、二六形断点的时候一定要注意什么呢?红色的夹子夹断的线,黑色的夹子夹另外的线,然后接地, 然后一定要根据这个深度调整他的灵敏度,然后现在是自动模式,我们调手动模式, 因为我们这是明线,比较距离比较近,所以我们把灵敏度调低。 断点是在这里,但是过来之后,哎,信号变化没有太大,为什么呢? 是因为这里是虚接,他没是虚接,所以信号是没什么变化的。那如果他是断开的呢?看没,如果是断开的情况下,那么信号会减弱,甚至于没有, 所以寻断点一定要注意,虚接的寻不了,如果是断开的,像这种情况,你看断开的前面有信号,好的,断开的后面就没有信号了,如果他是虚接,那么就前面后面都会有信号的。

啊,金明鼠八幺幺使用说明是可以分开的主腹肌。我们先介绍他的对线模式,阿杰十一接口,阿杰十五接口可以对线对二四六八星的网线、电话线等,我们先以八星网线为例, 这边只有一个二七四五接口,所以什么线呢?对什么线都是接这里的,然后拨到对线模式,往下拨,可以看到 一至八灯足以闪烁,包括线序交叉通断都可以直接测出来,我们也可以直接 拨到巡线的位置,这样的话可以一次性测出发现网线的通断。好,接下来演示网线的巡线功能,网线的 线功能也是接入阿杰四五接口,跟对线接口是一样的,拨至巡线 这里,这个是开灯关灯,这里是调节灵敏度的大小。我们巡线的时候呢是长按,按住这个 就可以悬线松开,则没有测量的时候。注意呢,这里是喇叭,手指不要堵住,堵住的话容易出现故障,所以我们这样效果是最好的。他可以直接插在交换机上进行巡线, 可以在交换机上线多的时候,我们可以把灵敏度调低一点。当他不是目标线的时候,我们可以看到信号灯不不亮,或者是亮的很弱,或者声音很小,但是当到目标线的时候,可以看到信号灯非常的强,并且声音也很大, 区别非常明显,可以轻易的行出我们要选的线。 他除了支持呃各种类型的网线之外呢,他还可以支持电话线,你用电话线演示一下, 这是一根两星的电话线,同样的对线,我们接入到二四五接口, 拨至对线, 可以看到四五号灯亮,说明我们这个水晶头电话,水晶头接的是四号线型和五号线型线,巡线的话就接到阿杰十一接口,拨至巡线可以看到 效果非常的好,声音非常的大,这是一个这一点的电话键, 除了网线,各类网线和电话线之外呢,他可以寻那种我们家用的普通的电源线,用这个鳄鱼夹连接零线,火线随便接都可以,不带电就行。然后插入阿杰十一的巡线就可以 波子巡线,然后可以开始可以看到巡线效果是非常好的,声音非常的。

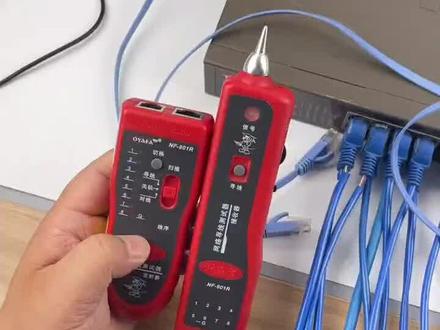

往左边拨是对线,就是测试往事的通断,往右边拨是巡线,声音非常大,然后这个是阿杰十一接口,左边这个右边这个是阿杰四五接口, 所有的对线都是接这个接口,包括网线、电话线,寻网线的话都是接这个接口寻电话线或者类似这种电源线,就是用阿迪斯一接口。四阿杰十一接口,这里送的有一个阿杰十一接口的鳄鱼夹,下面我们演示一下。首先是寻网线, 网线巡线可以直接跟交换机相连进行巡线,来演示一下 这条是我们的目标线,跟这个相连的,我们看一下它有什么区别,可以明显的唱歌,信号灯强烈闪烁,声音变大, 而其他非目标线的时候就不会这样,非常明显就是行电外线的效果。同时呢,他也可以直接跟交换机带电对线测试通断,直接拨到对线就可以 一直八灯重新闪烁,如果是屏蔽线的话,机灯也会闪烁,就是电话啊网线的主要的一个应用,反而包包括对线也是可以,本地对线也是一样的, 这是网线,他也可以循电话线或者对电话线。我们先演示一下对电话线 接入啊,接四五接口,另一头接 直接包到对线,可以看到四五,再看一遍四五,因为这是一个两星线 电话线的巡线呢,就要接到这边的这个 aj 十一接口,不好意思没接好,可以听到清脆的一声,看一下, 非常的清脆。同时呢他还可以循一个这种家用的电源线, 直接用鳄鱼夹夹住,插进,插进 id 十一接口就可以了, 信号信号效果也是非常好的,主要功能使用完毕。

nf 杠三零八侧线长度展示, 网线接仪器顶部 m 口,选择网线长度功能开始测试,结果显示为十三点七米。 mf 杠三零八网线对线展示, 网线两端分别接主机和远端,选择网线对线功能开始测试。 一杠八依次对应网线正常。 nf 杠三零八正负极性测试,鳄鱼嫁接主机左侧 r j 十一接口夹子夹住电池两极, 选择正负极性功能,结果显示电压九伏红线接的负极,黑线接的正极。

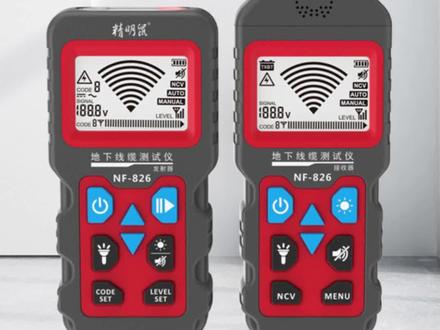

发射器长按两秒开机,这个是设置信号等级,按一下,然后按上下键调节,一档、二档、三档。这个是设置信号代码,按一下,再按上下键设置信号代码, 这个是发射键,按一下,开始发射信号,再按一下暂停发射,这个是照明键,这个短按是静音, 长按是背光接收器,长按两秒开机,这个是模式切换键,按一下,有手动模式和自动模式, 手动模式可以上下调节探测范围, 这个是 n c v 感应电笔功能。这个是照明键, 这个是静音键,这是背光键, 按一下发射键,开始发射信号。
