大疆智图个人形象实景三维建模教程
粉丝1904获赞3814
相关视频

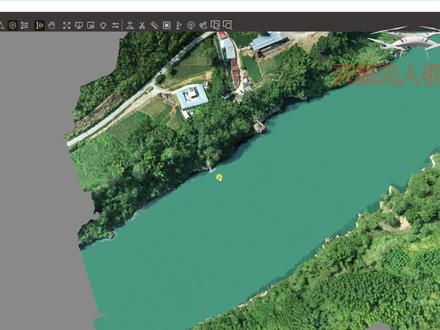

09:38查看AI文稿AI文稿大家好，今天我们来录制一期重建大师的建模教程， 这是一款国产的建模软件，嗯，在效率上比 cc 和看景都要快一些。那下面我们来具体进行操作。嗯，先打开软件， 在工具栏里找到工程，然后新建工程，这里我们取一个名字， 国产软件支持这个中文路径啊，如果是在本地路径下跑的话，这里设置本地路径可以，我们是 集群跑，所以，嗯，这里设置的网络路径。那接下来我们导入照片， 照片导入进来以后，嗯，导入 pos 的方法，呃，分为两种， 像我们是大疆精灵似飞的啊，直接右键，然后选择定位啊，选择这个 exif， 那如果是像，嗯，照片和 pos 是分开的，这里需要右键，然后选择定位，选择自定义啊，在这边设置这个 pos 的信息，然后导入进来， 那我们这里直接用第一种方法。 好，录取好以后，我们直接选择应用， 看一下三维式图，那看到这个照片和位置信息都没有问题，我们可以开始第一步的这个空删计算， 呃，选择本地空山，然后在更多里面，呃，其他的上面这些都不需要设置，我们只需要把整体云设改成是，那这样就可以进行初步的空山计算。 选择提交以后，我们在设置里边，嗯，找到本地引擎设置，然后启动引擎， 这样的话我们就等待这个运算完成就可以了。 空三计算好以后，我们来看一下三维式图， 这一份数据的中间是一条河，所以这边，嗯，没有显示什么连接点，像这个深蓝色的照片，那就是没有参与计算的，像他这个在 这个范围的边缘，所以也不要紧，那我们这一份是免项控数据 啊，所以也不需要次进行次点啊，如果是有向控点的话，那我们在这个三维四图下面最第一个图标编辑控制点啊，点开以后， 嗯，这个空间坐标信，在这里。设置好坐标以后，嗯， 导入控制点，然后选择自定义，把这个相框点导入进来进行次点。方法呢？和这个 cc 和这个看见，嗯，都是一样的， 那我们进行下一步的重建，嗯，在综合信息的右下角，嗯，选择这个新建重建，那我们先来说设置坐标信， 这一份数据的话是两千坐标系啊，中央子午线是幺零八。 设置好以后，嗯，这里需要注意的就是，嗯， 瓦片划分，那我们正常情况就是一般的话是平面网格划分，嗯，默认的话他是一百米，像这种，嗯， 都按照默认的跑也可以。如果说想改一下，改的这个瓦片要大一点，也可以根据自己的电脑内存， 嗯进行更改，一般的话是设置嗯到内存的一半，比如说电脑内存是一百二十八 g， 那我们设置六十多 g 就可以，嗯，因为这一份数据的话，它这个 中间的话是一条河，那我们这里的话顺便就演示一下，嗯，如何添加这个水面约束，那我们在 嗯，左下角的位置找到这个，嗯，手动添加，那我们来画一下水面，嗯，这个约束的范围 沿着这个岸边，嗯，大致的描描绘一下， 按回车键，然后这样就添加完成。我们再来看一下这个，嗯，高度的情况，嗯， 基本差不多， 那这样的话，我们就嗯再选择一下水面的颜颜色吧， 我们根据照片里的这个来选择一下多边形识曲 双击，然后点击确定，这样的话我们把这个呃水面的颜色也设置好，接下来我们提交产品 这里名称和路径，嗯，有需要的话可以设置一下，其实不更改也不要紧，我们把纹理质量 设置百分百，然后格式的话我们输出 os gb 格式啊，其他不需要设置，直接点提交，这样的话就已经开始重建了，我们等待重建完成，来看一下效果 啊。现在重建完成我们来看一下，嗯，这边提示成功三十二个，然后失败三个，我们看一下这三个是什么情况， 像这种情况呢，是因为啊，我们分块比较小，然后那里边呢没有什么内容，所以他会提示这种，嗯，有效点圆个数为零，这种属于正常现象，我们就不需要 啊，管他。那我们看一下这个模型效果，点击查看产品点跳舞， 我们可以看到这个水面还是比较平整的，因为添加了这个，嗯，范围约束，整体看下来的话效果也还可以。我们对比大疆字图，来看一下 大疆制图这个震慑，嗯，效果还是比较好的，没有扭曲什么的，水面也还比较好，我们来看一下三维的效果， 那模型的话水面是出现空洞， 嗯，其他都也很好， 那今天的教程就录到这里，谢谢大家。
835天维航测
02:59查看AI文稿AI文稿大家好，这一期教大家如何用大将制图生产三维模型。首先第一步我们新建任务，这时候出现了三个选项，多光谱，可见光和激光雷达，在这里我们选择可见光，因为我们是用相机采集的数据。 接着我们命名一下项目名称， 在右侧第一行我们可以按目录添加照片，也可以按照片数量添加进去，在这里我们按目录添加照片， 添加完所有照片后，我们可以在右侧 影像破数据内可以看到三个图标，这三个图标可以查看破信息和导出破数据。第二步我们进行空删的设置， 第一个场景里面有普通商间文烙场景和电力场景，按我们非的内容去选择就可以计算模式，在这里我们默认就行， 接着我们点开高级模式，选择相控点管理，接着我们导入相控点文件， 接着我们打开相控点文件，看一下格式，他是第一行开始，然后以空格分格， 所以在格式属性里面我们忽略第一行，选择零 好分个符号，我们选择空格。坐标系里面，我们选择以制坐标系，根据要求我们这边选择的是两千三度的腰细置五线 高层设置里面，因为我们这边是大地高，所以我们选择默认。接着我们定义一下相同点数据的名称， 确认每个相公点都在航线范围内，我们接着下一步试点，我们点到第一个相公点，他就会出现所有拍摄到这个相公点的 照片，前提是的你先把右下角那个仅展示带相点照片的选项勾上下控点，次的照片越多，他的精度越好， 次点完成之后，我们点击优化，他就开始第一步空删任务了。好了，这期就到这，感谢大家观看。
398扬航测绘软件铺
03:28查看AI文稿AI文稿集群版本使用介绍使用准备开始前，请参考大疆制图使用前指导搭建用于集群计算的硬件环境，将参与集群计算的设备大疆制图应用升级至三点零点零及以上版本， 并在作为主节点的设备导入集群版许可证书，方可使用集群功能。准备网络环境建议使用万兆局域网，确保参与集群计算的节点设备处于同一内部网络中，且 ip 处于同一网段，如 ip 一九二点一、六八点、一点 x。 在纳斯设备或局域网内任意计算机设备的本地磁盘上新建共享目录，用于存放原始影像数据、临时输出成果和重建成果， 测试主节点和各自节点是否能正常访问共享目录 软件设置子节点设置在参与集群计算的设备，点击开始菜单，找到 dj product 文件夹，点击启动 dj terra engine 应用程序。点击共享文件存储目录，将路径设置为已创建好的共享目录。 点击本地临时存储目录，设置本地缓存目录，请确保目录所在磁盘具备足够的存储空间。 点击开启按钮，此时 dj tirang 界面上会显示并记录日制信息，建议勾选开机自启动选项，确保设备重启后 dj tyrong 能自行启动主节点设置。在主节点设备启动大将制图应用，点击软件界面右上角集群重建按钮，点击共享文件存储目录，点击文件夹按钮，设置与 dj tyrong 相同的共享目录。 勾选默认使用集群重建，如需将共享目录的重建任务拷贝制主节点设备，可勾选成果自动拷贝制主节点设备，点击确定。点击集群重建设备列表，进入集群设备列表界面，等待局域王子节点设备搜索完毕， 确认参与集群计算的子节点设备均出现在列表中。在列表操作栏目下勾选参与集群计算的子节点，点击确定，返回主界面。集群重建设置完毕， 任务执行。点击大将制图应用左下角新建任务，选择相应的重建任务类型，设置任务名称后点击确定。进入重建任务界面，点击添加照片或添加文件夹按钮，导入影像数据建议将数据存放在共享存储目录。 设置重建参数， 点击开始重建。主节点将自动给各自节点设备分配重建任务。如需查看重建进度，请点击任务库的重建任务管理按钮，查看任务进度及各节点设备的运行状况。 如在运行大疆制图应用过程中出现异常，请联系大疆售后技术支持协助处理。感谢观看！
101捷翔天地
