电动喷雾器调节器接线方法
大家好，我是华哥，本来呢是拍了一个这个电动喷雾器更换这个水泵和这个条数开关，这个视频啊，后来一看呢，这个手机出现了，没有保存，现在呢 这个大家讲一下他这个接线方法，分享给大家。水泵呢有两根引线，红色的是正极，蓝色的是负极， 这个这个调速开关呢是有红色、黄色、黑色三根引线，红色呢接这个电瓶的正极，黑色接这里这个开关开关这里控制这边 这里也是接这个电瓶啊，只不过是经过这个开关控制，然后呢宫格这个调速开关，电源黄色这根线呢就是负极输出线啊， 一定要记住了，他这个是调速开关，是调这个负极，不是正极啊，这个黄色这根这根调速线呢 要接这个水泵的这个蓝色这根负极线，红色这根正极线呢直接接这个电瓶这里给他并拢就可以了。
粉丝7.5万获赞41.2万
相关视频
02:22查看AI文稿AI文稿家里的喷雾器线头乱了怎么办？现在教大家解决一下， 先找到电瓶的正极，再找到水泵的红色的，有接正极的红线，家里有调速器的这种调速器的红线，还有这个充电口的红线 拧在一起，还有电量表也就所有的红线拧在一起，这是第一步，第二步呢，找到水泵的 总共两根线，就是另另外一根线接这个调速器的黄线，或者说调速器的绿色的线子，红色电源开关的两根黑线的任何一根线， 任意一根线啊，再接这个有电压表的，接电压表的绿色的线或者黄色的线接在一起， 然后开关的有一根剩下的黑线，调速器的黑线， 还有这个充电口的黑线，这个电瓶的负极拧在一起， 打开开关试一下，这是调色开关，可以用这是电源开关，还有的带手柄开关的，把两根黑线和这个红色的开关接法一样， 不接红线，剩余的两根分别接上就可以试一下子。 接线的时候一定注意调速器的这个黄线或者是绿色的线 不要接到电瓶的负极，因为他的线接反了之后，他这个调速器会爆的，一定不要接反。
63耀庆植保机械

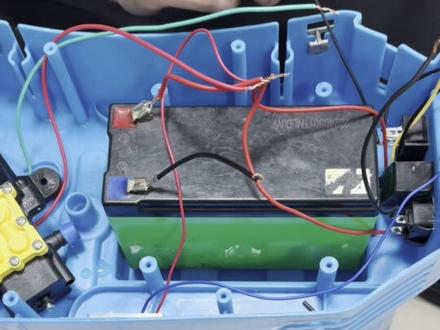

02:46查看AI文稿AI文稿大家好啊，今天给大家讲解最全的这个喷雾器，水泵，喷雾器，电池这些所有的线在一起的这个连接方式啊，看电瓶上面是免焊线啊，一根黑线，一根红线，对吧？那么首先我们看一下水泵两根， 一根红线，一根绿线，对吧？这个电量表，一根红线一根蓝线，然后这个插座是一根红线一根黑线，调速器是一根红线，一根黑线一根黄线，电源开关是两根这个黑色线，那么首先我们把所有的红线接在一起啊，水泵的红线， 这个电池上面插线红线，这个电量表的红线，好吧，然后还有这个调速器的红线，充电口的红线接在一起啊，这所有的红线接在一起，好吧，所有的红线接到一起。 第二步啊，是接黑线啊，千万别把松鼠接错了，好吧，那么就是咱们这个电源开关啊，电源开关的一根黑线， 调速器上的一根黑线，充电口的黑线，好吧，还有咱们这个电瓶上的黑线，这四根黑线接在一起，好吧？啊，这四根黑线接一起，那最后是接我们的这个水泵的绿色线， 电量表的蓝色线，调速器的黄线啊，还有咱们这个电源开关的一根黑线，好吧，电源开关一共两根黑线，刚才一根黑线是接在别的上面了，对吧？那么我们啊， 这就是接线的方式啊，那么我们总结一下所有的红线接一起，对吧？这是第一步。第二步把充电口的黑线，调速器的黑线，还有这个 电源开关的一根黑线和电瓶的黑线接在一起啊。最后一步是水泵的绿蓝，绿色线，电量表的蓝色线，调速器的黄色线，电源开关的一根黑线接在一起就可以了。好吧，朋友们啊，我们看一下啊，调速开关都给它打开 来，手泵能转了吧，对吧？这个调速器和电源开关不能同时使用啊，我们现在按一下这个电源开关来，你打开这个电源开关，它是定速的，它就调不了速，你如果用调速开关打开的话，你看 能调大调小的啊，是不是？朋友们啊，这个咱们如果没有看明白的，多看几遍啊， 这个主播创作不易，大家点点赞，点点关注，好吧，方便你们找不到的时候啊，这个有需要用的时候找不到了，对吧？你点个赞，点个关注，你可以来我抖音作品里面来看。好，谢谢大家。
173布凡电池

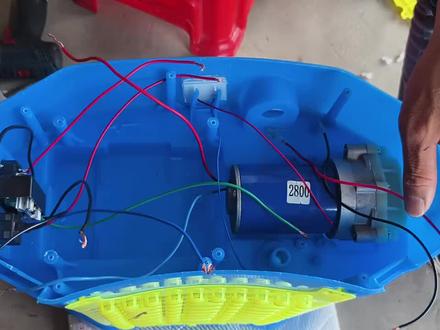

02:19查看AI文稿AI文稿龙友们大家好，我今天做个示范，然后跟大家讲一下我们这个电动喷雾器它里面这些电线怎么个接法。那首先那个电动喷雾器它分为三路线啊，三路一路就是负极，一路就正极，另外一路就是控制线， 那我们这边先找一下负极的线开关，电源开关有一个负极的，黑色的，正常都是黑色的，就是负极的线，调速器有一个黑色的负极的 充电插座，有个黑色负极的，这三条，然后加上我们这边连接电池的一条负极的线，总共就四条 正常。电动喷雾器里面负极的线总共有四条，我们这边这路线把它理好，那现在我们找一下正极的线，调出气有一条正极的充电插座，有一条是正极的，然后呢水泵它正极它是直接直接连接水泵的， 还有个电量表，一条红色是负极的，是正极的，那再加上那个连接那个电池，一条正极的电源线， 总共就五条正常的电源线，正极的他是五条，负极的他是四条包含连接电池的。然后这边现在一路， 一路是那个控制线，控制线他开关的控制线直接到水泵的蓝色控制线，蓝正常蓝，蓝色是那个控制线，还有调速器有一条绿色的控制线，也直接连接水泵，这条蓝色线电量表有一条，总共就四条， 总共就四条，大家看一下开关，一条蓝色的线条粗细，一条绿色线，水帮一条蓝色线，那个电量表一条蓝色线，那总共就四条控制线，那大家看一下电源有五条，那个负极的有四条， 有四条，负极的有四条，控制线也有四条啊， 然后这两条就是直接连接在那电池的正极跟负极。然后如果说大家还有什么不清楚，你们可以在打在评论上，我这边可以一一的回答大家的问题啊。
01:21查看AI文稿AI文稿这款就是我们的离心喷杆，他是一个三节杆的设计，一桶水可以打七至十亩地，那如果您家里有这种低压喷雾器，想单独买一个喷杆也是可以使用的啊，一个视频教会大家如何 连接我们的底座和如何连接我们调速器。首先我们看一下我的底座，在我们喷雾器的右方啊，这个位置斜着打两个孔，把我们这个安装助力杆的底座 啊打上就可以了，安装就可以了，我们会带有螺丝，螺母垫片，还有这个底座带一套啊，回家只需要把喷雾器这个地方打上孔，把这个底座安上就可以了。点击上蓝的跟这个绿开关上面这个 红开关上面这个接起来， 电气上这个绿的显示表上蓝的，调速上黑的，插孔上黑的 和这个绿开关下面这个这就是负 极交电击红的和插孔上红的，调速上红的红开关下面这一根接起来，再接一个红线，这是正极。
01:53查看AI文稿AI文稿那个离心喷雾器的我们整个成品的状态首先看到了吗？喷雾器的这个出水管我们用了一个接头， 让他正常打药和离心打药两种方式，正常，这是个减震的，并且呢我们在侧面做了一个这个弹簧扣，就是说助力给我们的手臂拿住，拿，就说使用我们这个喷杆的时候，两米长的喷杆减震以及稳固的作用， 只需要轻轻掌握方向即可。我们的喷杆挂上以后看到吗？掌握方向用的 面升的两米来高的时候，我们把这个可以朝上，朝上这个弹簧扣，如果我们打高出脚部的话，让这个弹簧扣朝下， 我们设计这个地方是有坡度的哈，低作物，矮作物，高作物我们都可以插上即可。好，伸杆伸缩两米长啊， 轻轻掌握方向即可， 打高处，打野处都行哈，好，想说就说。 好嘞，来， 你说错了，然后这不是俺，这不是。
07:53查看AI文稿AI文稿大家好，我是专注解决维修，今天我们来做一个半成品的喷雾器电池，客户选的这个卡米户外摄像头里边拆出来的 lg 的 mh， 用二十一颗做一个三串七并的点焊，到时候他自己再把保护板焊接上去之后 装到这个外壳里面就行了，接线比较简单，到时候保护板的输出就直接接在这个正负极上面就到时候成品。呃，当然这个还要做一个简单的密封，就在这里打一些硅橡胶，避免后期进水损坏什么的。 这一套外壳加上下的支架，网上买就几块钱包邮，还是挺便宜的，自己做这个电池会更划算。就这种喷雾器电池，网上买成品虽然上限也不高，但是下线其实还是蛮低的，有的里边用的就比较次的电池， 而且数量也比较少，有的可能就三颗，有的六颗，客户选的是二十一颗做一个三串七并，到时候容量就是有二十一安时多一点吧。电池是我们从这个卡米户外摄像头里面拆出来的全新的电池包，拆解也比较简单，大家去买一个这个 外卡黄钱，这个也就几块钱包邮吧，直接撑在这两个孔上下，然后就用力捏一下啊，这个就开了， 嗯，剩下就是拿撬棒给他简单撬一下，他底下是有那个双面胶粘着，就不用非常用力， 这个就取出来了。再就是把这个捏片剪断之后，我们会保留成这样子，如果大家要偷懒的话，也可以买我们拆好的这样一个是十一块，里面可以拆出来两颗，还是自己买自己拆要划算一些。垫子上面有双面胶，如果要单独用的话，是可以拿手这样搓掉，会搓的比较干净的，你看 然后这个硅橡胶处理起来也比较简单，拿这个美工刀这样直接这样， 这样削两下就削干净了，还是觉得不够干净，就拿指甲这样刮一下就 ok 了。如果是点焊的话，在电池组里边就不用搞那么干净了，差不多就行了。电池正负极的裂片我们给他弄平整一点， 我们拆的时候保留了电池两端就这一块的正负极的裂片，这个纯裂裂片留在上面，方便大家买回去 diy， 既可以吸汗，也可以点汗 就吸。焊的话，你在这个上面焊接比直接焊电池正负极要容易的多，这样不伤电池。点焊的话也可以直接点，你就不用再去把这个裂面给它撕掉，然后打磨焊点，那样还会造成电池生锈。直接在上面焊也比直接焊在电池的正负极端面上面要容易些，不容易脱焊， 这个还是挺好的。然后电池正极上面他贴了一个青稞纸垫片的缘故，他会有一点点胶，看到没有？这个拿布轻轻的擦一下就行了， 如果用手指甲抠不干净，就拿那个镊子顶着这个布，然后再这样搓，有那个橡皮的话，也可以像处理成这样子，就可以直接吸汗，点汗都没问题了， 我们可以拿一颗电池来吸汗试一下。我这个电烙铁设定的是三百七十度，看看几秒钟能挂锡啊，先在烙铁头上面粘一些锡在这里 啊，这个挂锡就比较简单，你看大概两秒钟吧，这边就可以挂一些了， 看这个锡就直接挂在这个裂片上面，不会跑到电池上面，这样就比较不伤电池。你看电池这样钢壳摸起来只是有一点点温温的，并不会烫，正极应该会更简单一些。 这样把每一颗电池正负极这样挂稀之后，你再装上支架，再用铜片或者铜线什么的窗帘并连电池就可以用了。但我们有点焊机，所以用电焊机会省事一点，那个咔咔咔用吸焊的话就会稍微慢点，不过对于没有点焊机的就比较友好了。 电池我们已经提前处理过了，正负极已经擦干净了。负极，嗯，把中间这一排调换一下方向， 我们把上下正极也换一下，就是让电池就裂片尽量这样这样排列，就是我们到时候点焊的时候，两根针这样齐在上面，避免就是你这样歪着摆的时候，可能一根针搭到这个孔里边去了， 可能会造成虚接导致的炸火，但是这个概率比较小， 这样摆一下也不费劲，所以就还是尽量摆一下啊。都这样摆好之后，把上面上面的支架给他卡过来， 底下他也是就横着的，他这个支架顶上几乎是平的，就有一点点小的凹陷，所以我们用这种整张的直接搭过来往上点探就行了。 看这个焊点还是比较美观的，焊到一半我们可以扯一下试试看，看看焊的够不够结实，这样我用力扯了没啥问题。电池是这个裂片是焊在底下的，裂片上面的， 电池最终的焊接就是这个样子，我们在电池正负极再多加了一层，方便他后期要过稍微大一点的电流， 然后左下角不对，是右下角负极，左上角正极是因为我根据他发的那个保护板的图片来焊接的，这样他到时候就不用交换顺序，保护板往这里一搭，四个角给它接上就行了。中间这里要给它做一个绝缘， 给它标注一下这里是 b 负， 这里避震，别到时候搞反，顺便量一下电压看看，三点八六，三点八六，三点八六，这个电压都一致的 看一下这个电池放在这个壳里边空间比较的紧凑，你看这边留了大概一厘米的空间放保护板 上下，它有个凸起，上面也有，不知道哎，它这个凸起怎么这么这么这么小？ 我一开始没量这个凸起的尺寸，我以为放上去刚好，没想到多出来这么多。我估计这个壳子它一开始的设计就是让你在这一部分放电池就够了，或者这一部分，但是我们要把它的尺寸用满，所以这个这个塑料凸起要给它剪掉， 大概要剪掉一厘米多一点吧， 还是稍微剪多一点，不过不影响到时候客户给他里边塞成缓冲就行了，就可以发走了。
90专注锂电改造维修
02:34查看AI文稿AI文稿以后有了这个新款的农用浇灌神器，就算是咱们家里边种个几十亩几百亩地，他都能够轻松的施肥冲药了，这个呢又叫喷雾器，冲肥冲药连接管，他使用非常的简单， 这两头直接连接在浇水的管子上面，这一端出来，从这个球阀这里出来， 这个直接连接在喷雾器的出水口上，因为喷雾器他有一定的这个压力，他能够把喷雾器里边的药水或者是肥料啊，直接冲到这个水管子里面，就能够实现浇地灌的时候肥料水料一起走， 这样浇灌农作物，不伤苗不伤根，用起来呢省时省药水省人工，而且干活效率也是大大的提高了，是不是？大哥如果说喷雾器里 他的水用完了怎么办？是不是这个有一个叫这个取水口的，就是咱们把这个球阀这个直接给他一拧就行了，就能完成对接， 然后这边的管子呢就是直接就可以给喷雾器上水了，是不是开关一打开就可以了，然后装完之后直接把开关拧上，都是非常的方便的，咱们就不需要 在其他地方来来回回的跑这里，就直接可以取水加水了，然后咱们呢又可以继续的接着冲肥冲药，整个他用起来也是非常的简单，非常的高效。同时就是咱们家这个材质， 它做工也是特别的扎实，它是加厚的塑料材质，抗风化抗老化的，同时它这个是耐酸碱的，用起来呢还非常的轻便，经久又耐用。就是我手里边拿的这个是一个三寸的， 下方小黄车呢也有二点五寸的，大家可以根据自己的需求去选，有单独的连接管，也有一整套的，需要什么样的自己去选，整个品质用料都是非常扎实的，关键是干活的效率非常高， 是咱们大面积种植农田或者是菜地的，有个大大棚的，有菜园的，就是像这种高效的农田灌盖的，施肥的这种神器， 咱们是真的可以把它带回家，种地的时候更省心更省力，收成了也是大大的提升，用得上的大哥们，下方小黄车搂它一单。
02:57背负式电动喷雾器不出水解决方案 电动喷雾器 经过长时间存放后 有可能不出水 这里介绍几种解决方案 #电动喷雾器维修 #电动喷雾器不出水 #电动喷雾器故障排查 #电动喷雾器检修 #电动喷雾器为什么不出水查看AI文稿AI文稿电动喷雾器用着用着不出水了怎么办呢？像这台电动喷雾器就是因为时间放的太久了，里面的泵体里面有空气堵住了我们排水的一个管路，那这种情况需要排掉里面的空气，疏通这个泵体里面的管路。 今天呢给大家介绍几种比较简单的解决方法。第一种方法，如果你家里有像这样的一个空压机，那是最简单不过了， 直接把自己家的那个空压机的吹气枪给他接上去，然后拔掉我们喷雾器桶内的滤网，然后用这个吹气枪对准那个滤网里面的中间那个孔 吹气，这样就可以把我们泵体里面的空气管路都给它疏通了。第二种方法呢，如果你有两台电动喷雾器，这台是正常的话，那也是可以很好解决的，只要把我们喷雾器的喷杆装上去，然后 对准我们喷雾器滤网里面那个出水口，打开我们的开关，这样的话也可以起到一个疏通我们泵体里面的管路的一个作用。 如果前面两种方法还是不能解决问题的话，那大家可以尝试一下第三种方法。那第三种方法的话，就需要我们把底盖下面这几个螺丝都给它卸下来， 拿出我们底盖，然后我们要把这个马达上面这几个螺丝给它卸下来， 然后用手把这个盖子搬出来， 这个时候我们可以按一下这个马达上面的这个两个排气的，还有这边的按一下这上面的弹簧，也可以起到一个排空气的作用，然后再把它装回去， 好，我们试一下能不能出水。好了，我们的这个泵体已经装到喷空气上面，我们来试一下它能不能够出水，按一下开关 可以，没有问题。这个就是我们解决我们喷雾器因为长时间存放而出不了水的一个三种解决方案，您学会了吗？关注阿宝，了解更多农机资讯。
