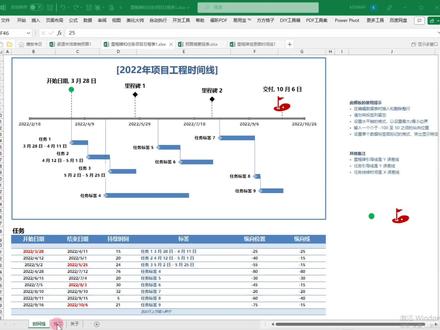

哈喽,大家好,今天给大家分享的是项目工程时间线图表,这一个图表呢,它有两个时间线,第一个是主时间线里程碑, 对这一条时间线他是主要的一个时间关键节点,然后再细分到不同的一个时间关键节点,他细分的一个任务进度的情况。并且呢在这里可以 将我们的任务详细描述写在我们的标签当中,当我们修改到相应的一个标签任务的时候,上方图表的内容也会相应的修改 好。那类似这样的一个图表我们是如何制作的?在原始数据当中,我们必须要包含开始日期,结束日期以及持续时间,那标签里面的话是可以进行自定义的纵向位置, 这个是我们自己去构造的一个数据,数据都处理好了之后,我们可以直接选择开始日期以及中项位置,这两列数据直接插入闪电图, 适当的调整图表的大小。然后呢,我们选择中坐标轴,调整他的坐标轴格式,将最大最小只修改为负一百到五十。 好,调整好之后我们就会发现我们的一个横坐标轴就跳到了图表的中间,然后我们把多余的网格线给取消,选择到闪点图 添加误差线,这里呢,我们选择 y 误差 插线啊,或者是 x 误差线进行相应的设置,选择这个 y 误差线,选择负偏差,然后末端样式选择无限端误差值,我们选择自定义误差值,指定相应的一个值, 选择下方指定值。然后呢正负正误,错误值选择中央位置,负错误值也选择中央位置,这样的话负偏差就是误差线,从横都标轴往负方向进行一个延伸,那 x 误插线的话,我们就选择正偏插, 然后选择自定义值,指定值错误值为我们的重 下线。 这里啊,要注意,负误差也要选择纵向线确定的一个方向偏差错误了,那我们勾选负偏差就设置成功了。 好,调整好了之后,我们选择到水平这一个三点图,然后呢内置标记为这个菱形,给他适当增加大小, 接着选择设置它的一个颜色为蓝色,然后无边框,再选择水平的误差线, 调整水平误差线的线条颜色大小, 这里呢线条宽度我们设置为五棒,然后颜色 为一个深蓝色,即扣 好。调整好了之后,我们再选择 y 误差线它的一个颜色设置,我们可以选择一个渐变的蓝色。 好,那这里的这一个小任务部分的一个时间完成就已经制作好了,接着我们再把它数据标签调出来,放在左侧数据标签这里,我们就直接让他修改为我们单元格中的值,选择标签列的内容, 点击确定,这样的话我们的一个时间任务就已经显示出来了。接下来呢,我们可以选择到图表,再添加我们主要 的一个时间线里程碑。那原来这一个系列呢,我们可以将他的系列名称修改为任务确定,然后我们再添加下一个散点图,系列名称设置为里程碑。 然后 x 轴系列值就是我们下方的里程碑的关键时间节点。 y 值呢,就是我们这边右边需要构造的一个数值啊,单位置 这里呢,前面我们的数据没有准备好啊,我们可以先选择它,然后再把数据添加上来。首先我们可以设置为一个三十,然后二十五, 然后到二十就是依次往下减小五的一个时间节点。好,然后我们选择散点图在设, 设置他的一个系列格式,在这里我们同样添加一个误差线,把他的水平误差线给删除掉,只保留 y 误差线, 我们再进行相应的误差先设置,选择负偏差,直接选择无线端,然后误差量这里选择百分比, 输入百分之百,这样的话我们就形成了里程碑的四个时间节点。那是其次呢,我们再把数据标签设置我们单元格中的值,选择里程碑的一个标签项目。 好,这样的话我们再将这个数据标签放在靠上的位置,就形成了我们四个主要关键节点的一个时间进轴。之后我们再设置一下这个误差键,他的一个 线条样式为虚线,适当调整大小。之后我们再选择到散点图的标记,同样设置为菱形,设置大小,再把它的颜色设置为纯色,黑色,填充无线条。 好。然后呢,我们再选择到开始的这个时间,复制右边的一个圆形,选择开始时间这个节点,把它替换为圆形,那结束交付的这个时间呢,就替换为我们的红旗。 好的,那最后呢,再进行相应的图表优化,比如把左侧的重作标轴给删除掉,然后再调整,我们整一个图表的字体为微软染黑, 适当的增大字体的一个大小。比如说第一个主线轴,这里我们将它的一个字体调整为黑色字号增大,因为是关键的一个时间节点,可以更加突出一些,然后 我们的任务标签呢,也可以把它颜色修改为黑色字体适当的增加大小。最后呢时间线轴部分,我们可以设置他的一个 线条的颜色,改为无填充,然后呢选择实线颜色设置为一个深灰色,然后再把线条宽度调粗, 让我们的时间线手更加的突出。之后呢我们再选择坐标轴选项刻度线这里 选择交叉,那这个时间线的一个字体大小可以适当的增大一些,做稍作调整, 比如说字体颜色呀,然后字号大小啊给他加错一下,这个可以根据我们的一个配色进行来调整啊。最后我们再给图表添加上我们的一个图表标题, 这里我们可以把这个图表的标题设置为二零二二年项目工程时间线图标。 之后呢,我们再把标题的字体大小以及颜色做一个优化,可以设置为蓝色加粗字体。最后我们再选择图表, 在格式这里选择一个形状轮廓为蓝色,然后呢宽度设置为三磅左右。 好的,那今天的这个图表主要的方法就是运用散点图添加误差线,然后进行设置不同的一个时间限进度的问题。好了,那今天的分享就到这里了,谢谢大家。

那么我们如果要有很多这个跟任务相关的一些附属的描述,去哪个地方说明呢?我们可以放在备注里啊,这备注呢其实还是很有用处的啊, 那么怎么来使用呢?首先比如说我们这个任务定义对象的目标啊,我们要找一个呃,男朋友,是吧?那么这个男朋友他是要我们自己要有一个这个这么一个形象定位,是吧?那么具体这个目标怎么定呢?我们可以写到我们的备注里面。怎么写呢?我们双击一下。 双击任务之后呢,这个对话框叫什么呢?叫任务信息。哎,这个对话框很重要啊,大概看一下啊,这个对话框里面有什么呢?有常规啊,常规里面有一些任务名称、工期,还有这个完成百分比,这个是今后我们在执行阶段才用的一个那个字段啊,然后还有优先级,优先级这个列呢,这个值呢? 其实是,呃,什么时候能使用呢?这个等这个如果说资源冲突了以后呢?呃,你如果依靠于系统自动帮你调配的话呢,他会优先于优先级高的这个任务的资源不动,然后呢可以把优先级低的任务给往后,这个这个去错开 啊,是干这个用的啊。那么前任任务的话呢,后面会说是什么呢?是做这种逻辑关系的时候使用啊,那么他专门有一个 b 柱的这么一个, 呃,这么一个想象卡啊,在这个里面你可以写上,比如说性别,男性啊,呃,不,不是女性是吧?第二的话呢,身高啊,比如说一米七到一米八之间,体重是一百四到一百八十斤之间,本科学历,五官端正,脾气好,会做家务, 有房有车,有丰富的恋爱史啊,也就说他,他能够他知道怎么谈恋爱啊,好,就这么一个备注 的一个文字描述,那么如果说你还想希望插入一个文档,可不可以呢?当然是可以的,比如说在我们实际的一些工作当中的话呢,我们需要加入一个文件作为一个这个附属,比如说我们写了一个很长的一个方案啊,这个方案就可以用 word 也好, appt 也好,都可以插进来, 那么怎么插进来呢?我们点击这个按钮啊,叫插入对象这个按钮啊,那么点了以后的话呢,就会弹出个对话框啊,那么我们点击由文件创建,我们不新建是吧?我们应该是先已经建好的文件了。好,然后呢点浏览, 浏览之后的话呢,我们就选择一个文档啊,我们随便选择一个,比如说这个 pdf 是吧?啊,但注意啊,不能选 plodad 啊,选 powdad 不可以啊,可以选 pdf, 可以选 word, 可以选一个赛网,什么都可以, 唯独的是不能选坡寨的啊,就是坡寨里面不能地规的插入坡寨的啊,往上点插入,但插入之后的话呢,你要注意一下,这个地方叫显示为图标啊,显示为图标, 那么显示你如果不点这个的话,他会直接把这个文档的内容会显示的备注里面,你如果点了这个的话呢,就会用一个图标来显示这个备注里面有一个 pdf 文件啊,那么点确定之后,我们看一下这个效果,哎,你看就文档了吧,对不对啊?然后呢,我们点确定, 点完确定之后的话呢,我们就可以看到这个备注里面就有一个文档的一个图标,那么如果看的话,你就可以双击打开啊,如果不看的话就不用管他就可以了, 但这里面我们要注意一下,就是当你把一个文档插入到备注里边之后,那么这个文档就会跟这个文件,跟这 什么文件,跟这个坡带的文件就会绑定到一起,那么当你如果今后用邮件发走的时候,或者是用 u 盘把这个 mpp 文件考走之后的话呢,那么这个文件也会跟着这个文件走 啊,这个要注意点,那么这个带来什么弊端呢?就是说你如果你插的这个文件很大的话,那么你的破烂文件也会变得很大 啊,这里面我们要注意一下 pro 的文件的格式,这后论什么呢?后论是点 m p p 文件啊,这个注意一下。好,这就是我们一个备注的一个呃,使用。
