浮球液位计怎么接线图解
哈喽，大家好，今天呢，给大家讲一下连杆浮球开关的接线方法。现在呢，我们以三个报警点的为例，如果说是三个报警点，那么我们的上线，中线和下线都需要连接到控制系统， 因为呢，他是开关亮的，所以说就不需要接电源线了，你学会了吗？关注我，为您制定仪表选型方案。
粉丝9281获赞3.5万
相关视频

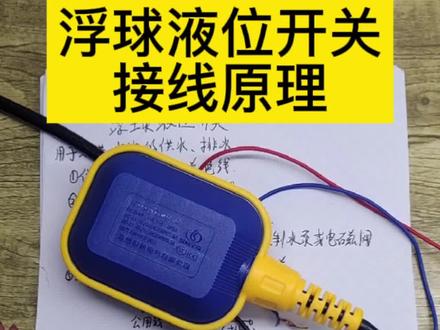

02:24查看AI文稿AI文稿今天简单的说一下浮球液位开关怎样接线和安装。浮球液位开关主要是用于水塔水池的自动供水和自动排水， 他的内部是一个可以上下滚动的铁球和一个微动开关组成，利用铁球的重力断开和接通微动开关的触点，从而达到自动控制水位的目的。 用于供水的时候接黑色线和蓝色线。用于排水的时候接黑色线和棕色线。 因为浮球液位开关他触点的容量很小，所以不能直接用来控制负载，所以一般要加交流接触器来配合使用。如果是二百二的交流接触器，我们把 a 一接到零线，如果是三百八的，把 a 一接到一条火线，我这个 是二百二的交流接触器，所以 a 一接了一条零线，现在把浮球开关的黑色线接一条火线。如果水池需要自动供水，把浮球开关蓝色的线接到交流接触器，线圈 a 二 合上主电源。当水池缺水的时候，浮酒液位开关的头向下，这个时候黑色线和蓝色线呈导通状态，交流接触器的线圈得电吸合，水泵开始工作，给水池加水， 水池的水慢慢上升，当水池的水到达最高限度的时候，浮球开关的头变成朝上面，这个时候交流接触器的线圈断电，水泵也断电，停止给水池注水。当水位慢慢下 下降到最低限度的时候，交流接触器又开始工作，水泵开始给水池注水，如此循环，达到自动供水的目的。 如果水池是需要自动排水的，我们只需要把浮球液位开关蓝色的线换成棕色的线就可以了。 当水池的水满了，需要排水的时候，浮球液位开关的头是向上的，这个时候交流接触器的线圈通电，工作水泵开始给水池排水， 当水池的水排完的时候，浮球开关的头是向下的，交流接出去停止工作水泵停止排水，如此循环，达到自动排水的目的。每天分享电工知识，好，谢谢大家。
7291博越电工

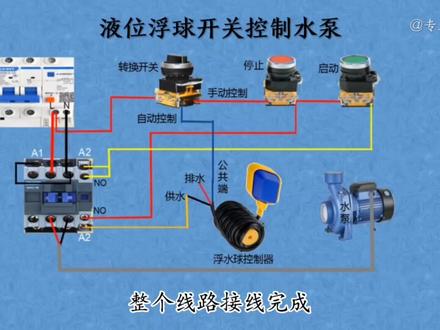

01:28查看AI文稿AI文稿这是一个液位浮球开关，液位浮球开关一般用来作为水泵抽水的自动控制。我们先来看一下液位浮球开关的工作原理。液位浮球开关在滴水位时，水泵开始抽水， 在高水位停止抽水。下面事业为浮球开关控制水泵的详细接线。漏电保护器输出的火零线分别接接触器的两个主触头，主触头输出端接到水泵 零线与接触器线圈 ae 连接，从漏宝界一根火线到转换开关的两个常开输入端，转换开关的输出端与浮球开关的公共端连接。海水线不用接，用电胶布 包好就可以了。供水的控制线与接触器的线圈 a 二连接转换开关，另一个输出端接一根线到停止开关的进线端，停止开关的输出端与接触器辅助常开触头的输入端连接。 停止开关输出端再接一根线道。启动开关的进线端启动开关，输出端分别与接触器辅助长开触头和 a 二连接，整个线路接线完成。 本期分享到这里，想了解更多专业知识请分享，收藏加关注！
869专业电工技术

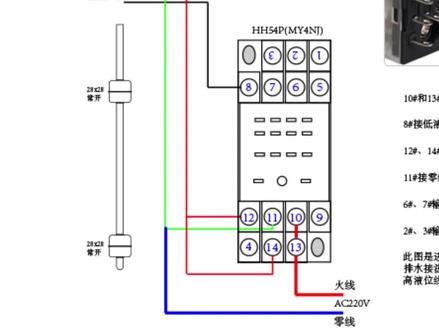

03:40查看AI文稿AI文稿连干浮球 hh 四 p 继电器接线方法我们拍一个连干浮球 hh 四 b 继电器 b 接线方法 小视频，介绍了杨建联干浮球与小型继电器的具体接线，这是低液位控制点，对应的是黄色线，这是高液位控制点，对应的是红色线。 在接线的时候把 高低叶位线可以跟做一个公共线， 就这根黄绿的线， 黄颜色是低液位控制点的红颜色是高 液位控制点的线，这个就是 hh 四 p 继电器。现在近距离看看具体的接线。 十根十三 并连在一起接火线， 十一接电源零线和高低液位的公共线， 跟十四并在一起接高叶位线， 十二十四并在一起接高叶位红色线， 然后这边吧接低液位线， 八阶低叶为黄色线。六七阶指示灯，二三阶负载，二三阶输出电磁阀，小水泵啊， 小水泵啊，电磁阀是可以的，这个是接指示灯，到时候也可接排水负载。 好，现在把它安装上去检测一下， 做个积水检测，插上电源， 现在状态两个浮球在顶部，表示水位满了， 六七指示灯亮，通电。如果液位下降，现在是给补水控制 排水的话，看红指示灯，现场不加水，水泵，电磁阀关闭， 液位下降，下降到低液位控制点， 接到二三的绿色指示灯亮，即补水的小水泵或电磁阀开启，液位不断的上升， 上升到高液位控制点就停止，就这样随液位上下变化而起停。
234象数理卜0355
02:39查看AI文稿AI文稿好，老铁们，大家好，今天这个视频我们看一下利用安全电压通过这个液位浮球开关如何控制控制和排水。那么所谓的安全电压就是指对我们人体啊，没有伤害， 我们工厂里用的这个直流二十四伏的一个电源就是一个安全电压，那么他是如何获取的呢？那么开关电源他输入是一个交流二百二十伏，输出呢是一个直流二十四伏，他不仅可以变压，还可以整流，那么通过浮球开关如何控制？那么浮球开关我们要先认识一下， 这边呢是一个没有打开的浮球开关啊，这边呢我们打开之后，你看一下他内部呢是这个一个结构，有一个钢珠啊，钢珠呢他比较重啊，比较沉，然后呢一个推杆，那么推杆呢是可以进行转动的，下面呢是个微动开关，那微动开关引出了单根线，一个呢是公共线，一个常开点，一个常闭点，单根线 线呢通过这黑色的线啊引到这边，那么这个钢珠是干嘛用的呢？当我们这个水位升高的时候呢，这个浮球啊，他这个头就会向上抬，然后呢这个钢珠呢就会因为重力向下来压动我们这个温度开关，然后呢使我们的触点发生动作， 那当水位低的时候，那么这个高中因为重力向下去，然后呢他就会弹开啊，触点呢就会复位，那么这是他的工作原理啊。 那我们先看一下这边有一个重锤，这个重锤呢就是起了一个固定我们这个线的一个作用，他比较重，放在水里呢，不会在啊水面上漂浮，那浮球在水面上漂浮，他啊可以进行上下的一个摆动，摆动，那么这是他的一个啊工作的原理。 那如何通过我们这个浮球来控制供水和排水，那么就说我供水接哪两根线？排水接哪两根线？我们在上个视频呢，已经讲到了，那如何通过安全 下载控制这边呢？我简单画了一个图啊，我们看一下啊，这边呢你首先你看一下我们这个开关电源，那需要一个 交流电，一根火线，一根零线啊，给他一个输入，输出之后呢我们有一个浮球，然后呢浮球这边我们连接的是里面的这黑和蓝，那么他是控制一个供水的啊，不会的，可以看上个视频。那么直流二十四伏的电源经过这个浮球的开点，然后呢控制我们中间继电器，然后呢形成回路， 那么这个时候呢，我们通过浮球就控制了开 a 中间接电器的吸合与断开，那么最终我们是控制的交流接触器，那么控制的线圈，那么我们可以通过他的常开点来控制开门的线圈啊，这样呢进行过渡。那我们接完线呢，我们看一下啊，上电之后 啊，我们控制车供水，那么低水位呢？稍微是启动对不对？水位低，这个头向下，然后呢水位升高之后啊向上去啊，停止，低水位启动，高水位停止，那么这是他的一个工作原理。好分享给大家。
14664624118631

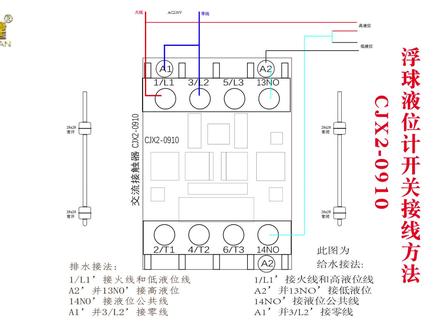

03:37查看AI文稿AI文稿下面我们做一个连杆浮球 排水控制的接线视频，当液位当水位不断的满起来，满满满满到一定程度满到高液位控制点的时候，继电器接通 只是本量输出，这点正常开始排水，排水以后液位不断的下降， 不代表下降，不代表下降。参加到这个点的时，第一页位控制点的时候，继电器 打开指示灯念接下去。我们来看一下低压位点和高压位点分别对应的接线端子的线。 第一页位点就是这个黄色的两根线，是第一页位点红颜色的两根，两个机械单子是高页位点， 这个红两根就是高叶位顶。 在接线的时候，高液位点和低液位点并连一根做公共线， 这个黄绿相间的线叫公共线，这个红色的线就是从这些单子接收去 接到继电器，接到第一电继电器是高液位线，这里有一根黄颜色的线，接到继电器是低液位线接到继电器。 下面我们来看一下这个继电器的接线是怎么接的。这个黄线视我们看到了是第一页位线的黄线视的线，这第一页位线跟电源火线 一同接到 l e， 这边写第一页位线接 l e， 这边写 a 二 接零线，零线同时跟 a 一 并在一起，跟 a 一并在一起，然后这根线跟 a 一并在一起， 这根红色的线接 a 二，接点七， a 二同时并到 a 十三十三这个点， 再接一下十四十四，这根线就是接高低叶位的 另外一根线，公共线都接到这里，高低叶位的公共线比例起来，接到十四，接到十四就好了， 然后 二替一替二， 这两个就是数数线，这样线就接完了。
272象数理卜0355
05:38查看AI文稿AI文稿哈喽，大家好，有网友在问这个浮球液位控制器三根线是如何接线的？ 好，下面我们一起来学习一下他是如何接线的。首先我们要知道这个浮球液位控制器他是用在哪里的啊？第一个就是供水，可以用在供水 啊，像水池啊，我们要抽水到水池上面，我们就用到了这一个啊，液位控制器像我们排水上比较矮的地方有一个排水排水井啊，过后液位满了过后，他要把它抽走， 所以呢它有两用，那我们知道啊，像这个浮球，那么如果我们 要进行抽到水池上面的话，把水从下面抽到水池上面的话，那么我们啊，像这种情况上，因为水池没水的情况下，他是这样的啊，当水池抽满水的时候，他是这样的， 那么当他滴水位的时候，水泵就开始抽水上去，那么这个时候我们来看啊，这三根线拿两根是接通， 我们可以用万用表进行测量，把万用表打到 啊，风铃档，我们来测啊，这时候他就就通了，我们来测这三根线啊，三根线两 两两测量，你看他是跟这个通，这个不通，这个也不通，这两个通，那么这两个通的话，我们就可以把这个黑色线包起来，我们不用这个黑色线了，就用这两根啊连接就可以了 啊，当这个时候他两个接通，他就开始抽水，当水满的时候啊，断开水分就停止抽水上去了。那么还有一种呢，就是刚刚说的排水 当这个水，这个水池啊，因为那些污水啊，不方便的水啊，流到这个啊池里面满的时候啊，浮球浮上来了，满了他就要开始把那些水抽走， 他只有这样，浮球上来的时候，他就水泵就开始收水，我们来再测量一下，看一下哪两个通， 看这两个通不通啊？这两个通都不通，那么我们就把这个蓝色线包起来，接这两根就可以了，接这两根线就可以了，那么这两根线就是做排水的， 当他水位低下去的时候，他一断开水泵就停止抽水了。 那我们还有一种方法啊，如果没有万用表，我们可以借助一个灯，也可以试的出来啊。 好，我们接上电源啊，串联一个灯在这个电路里面啊，这样我们把它放起来。 好，我们来看。好，我们接上电源了，我们来看啊，现在是这样啊，下下去的时候他是不抽水的，当这个水位慢慢上升，上升啊，上升到这里的时候，好， 就这个灯就亮了，那么代表啊，他这个时候开始排水，排水到一定的时候，这水位就慢慢下降， 慢慢下降好，那么水泵就停止排水。这种呢是做排水用的啊，这两根线，你看这个橙色跟黑色是排水用的。好，我们把电源打开， 我们接上，这个好，接上把，嗯，打开来看，灯亮，大家看，当我们 就是家里的水池啊，啊，楼顶的水池水满了 啊，这时候他就停止抽水了啊，停止啊，供水上来，那么当这个水质的水用的慢慢慢慢慢慢下降的 时候，好，水位变低了，像这样的话啊，这时候他就开始抽水了，抽水到楼顶的这个水塔上面啊，当这水塔的水慢慢上升的时候啊，升到一定位置的时候啊，他就停止 抽水上去了，那么这种呢啊，就用用在供水方面的啊，就接啊，这棕色跟接一个蓝色线就可以了 啊，接线就是这么简单，希望这个视频能帮助到你，咱们下期再见。
69日常维修邓师傅

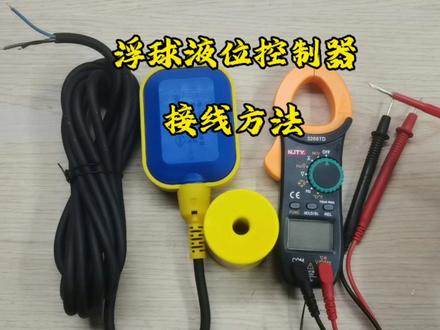

05:07查看AI文稿AI文稿老铁们大家好，这节课简单给大家讲一下液位浮球开关的节俭，那么液位浮球开关呢，主要用于液位的控制，比方说我们可以控制水位的高低，分为两种控制模式，供水模式和排水模式。 那么这边呢是一个浮球，这个球呢是密封的，那么飘在水面上面，可以顺着水位的升高和下降上下浮动，这里呢是一个铅坠，那么铅坠呢用于固定线的，这个铅坠在这个线上面可以那么上下的进行调节， 然后呢这边是他尾端的引出线，一共是引出三根线，棕色、蓝色和黑色。那么这个浮球内部是什么样一个结构呢？我们来看一下这里，这里我们砸开了一个，这里面有个钢球，那么钢球上下滚动来推动这样一个杠 杠杆，这个杠杆呢配动的一个微动开关，那么使得微动开关动作，那么微动开关引出有三根线，黑色、蓝色和棕色，这个呢实际上也就是开关量的那么通断的信号，大家看啊，一个是公共端，一个常开，一个常闭， 我们来简单看一下，那么这里呢这个铅坠的作用是干什么呢？这里的话我们先了解一下这个图，那么这个铅坠的话呢，他比较重，这个线呢左下面垂下来， 然后呢这个浮球呢你比方说水位上升的时候，那这个地方有个铅坠坠在这个地方，那么这个球呢他才能竖起来，好吧，要不然的话，如果没有这个铅，这个铅坠的话呢，那么这个球他 会平躺在水面上面，那么上下浮动，没有办法使得这里面的钢球那么上下的滚动， 就说我们需要有个东西啊，来固定住这个线，那么当浮起来的时候，他能立起来，钢球掉下去，然后呢当水位下降的时候呢，他能垂下去啊，钢球才能正常的。这个动作应该能理解吧，我们通过调整这个铅坠 在线上面的位置，来调整我们控制的这个水位的这个范围啊，你往这上面那么移动一些，那么我们可控的范围就更广一些， 那么最起码要保证的是这个球垂下去的时候呢，要有足够的空间让他垂下去，你不能说这个球睡在这个这个底下，然后呢平躺着，那就不行，他就没有办法正常的动 动作。那么接线到底怎么接呢？一共只有三根线，棕色、蓝色和黑色。那么供水接什么线？排水接什么线， 其实很简单，你这样想，你供水的话呢，比方说有个水塔，那么水塔里面水呢越用越少，当到达低水位的时候呢，我们需要启动水泵往里面供水， ok， 购买了以后呢，我们停止啊，属于低起高停，那么也就是说当这个浮球啊，他垂下来的时候，到达下限位的时候，那么我们启动水泵，那你垂下来的时候呢，你量一下这三根线，看哪两根线是通的，那么供水就接哪两根线， 我们把它垂下来以后啊，轻轻的放在这个地方，我们找一个万用表，把这个万用表呢打在这个 风鸣气档测量通断这里三根线，我们来测一下，棕色和蓝色不通，棕色和黑色不同，黑色和蓝色 ok， 是通的，那我们供水模式呢，就应该接这个黑色和这个蓝色的线看一下，那么水位到达高高水位的时候停止，低水位的时候启动低起高停没有问题。 对的，那么供水呢？就是这个蓝色和黑色，那么排水呢？排水的话他和供水正好是相反的，排水的话他属于是高起低停，比方说污水坑，那么污水积多了以后，满了以后呢？我们需要起 动水泵往外面排水，排完了以后我们停止。好，那我们把这个球呢给他竖起来，竖起来呢？比如说到达高水位的时候，那么我们启动水泵，那我竖起来以后轻轻的放在这个地方，我量一下这三根线，哪两根线是通的，那么排水就接哪两根线。 棕色和蓝色不同，蓝色和黑色也不同，黑色和棕色， ok， 黑色和棕色是通的。那我们说我们这个，呃，排水呢就接黑色和棕色，你看一下高起低停， 高起低停没有问题啊。好吧，那说明就是这根黑色的线呢，就是公共端，那么黑色和蓝色是供水，黑色和红色是排水。有这样一种控制方式啊。
373山东汉源环保

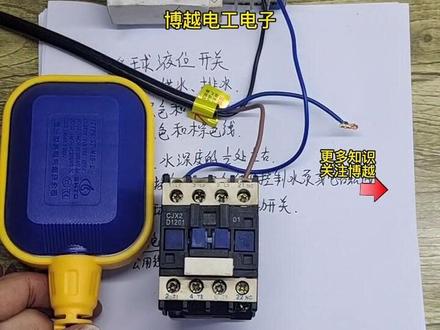

01:50查看AI文稿AI文稿因为浮球开关内部的微动开关功率比较小，所以通常我们是用浮球开关来控制交流接触器，再用交流接触器来控制水泵通或者断。我简单的接一下这个自动供水电路， 我们 a 一直接接电源的零线，然后 a 二， a 二就交流接触器的 a 二就用浮球开关来控制。黑色是公用线，接火线， 黑色接接火线，然后蓝色，蓝色是供水线，我们自动供水的话，我们就把蓝色线接到 a 二，那么服就内部的 微动开关一接通的时候，交流接触器就会工作，自动供水。自动供水就是水位比较低的时候，我们打开电源，水位比较低，浮球头向下的，那么水泵就开始工作， 水位上升的时候，浮球头向上，那么证明水满了，交流接触就停止工作，水泵也停止工作啊。如果是自动排水的话，就把这条蓝色的线，蓝色的线接，棕色的线换成棕色的线， 另外这条线就不接，这个就是自动排水，排水的话就是水满了，模拟一下，水满了，浮球头向上，那么交流接触器 工作，水泵工作，当水水池的水被水泵抽抽干了，抽了快要干了，那么他就停止工作。好分享电工知识，谢谢大家。
1212博越电工
02:21查看AI文稿AI文稿今天简单的说一下浮球液位开关怎样接线和安装。浮球液位开关主要是用于水塔水池的自动供水和自动排水， 它的内部是一个可以上下滚动的铁球和一个微动开关组成，利用铁球的重力断开和接通微动开关的触点，从而达到自动控制水位的目的。 用于供水的时候接黑色线和蓝色线，用于排水的时候接黑色线和棕色线。 因为浮球液位开关他触点的容量很小，所以不能直接用来控制负载，所以一般要加交流接触器来配合使用。如果是二百二的交流接触器，我们把 ae 接到零线，如果是三百八了，把 ae 接到一条火线，我这个 是二百二的交流接触器，所以 a 接了一条零线，现在把浮球开关的黑色线接一条火线。如果水池需要自动供水，把浮球开关蓝色的线接到交流接触器线圈 a 二 合上主电源。当水池缺水的时候，浮球液位开关的头向下，这个时候黑色线和蓝色线呈导通状态，交流接触器的线圈得电吸合， 水泵开始工作，给水池加水，水池的水慢慢上升，当水池的水到达最高限度的时候，浮球开关的头变成朝上面， 这个时候交流接触器的线圈断电，水泵也断电，停止给水池注水。当水位慢慢下 降到最低限度的时候，交流接触器又开始工作，水泵开始给水池注水，如此循环，达到自动供水的目的。 如果水池是需要自动排水的，我们只需要把浮球液位开关蓝色的线换成棕色的线就可以了。 当水池的水满了，需要排水的时候，浮球液位开关的头是向上的，这个时候交流接触器的线圈通电，工作水泵开始给水池排水。 当水池的水排完的时候，浮球开关的头是向下的，交流接触器停止工作，水泵停止排水，如此循环，达到自动排水的目的。
34许成松
